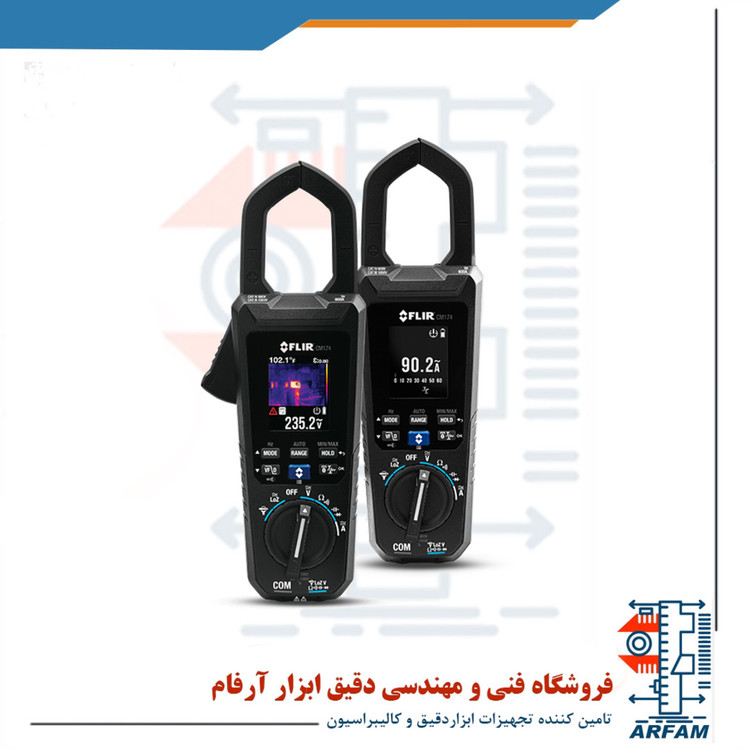

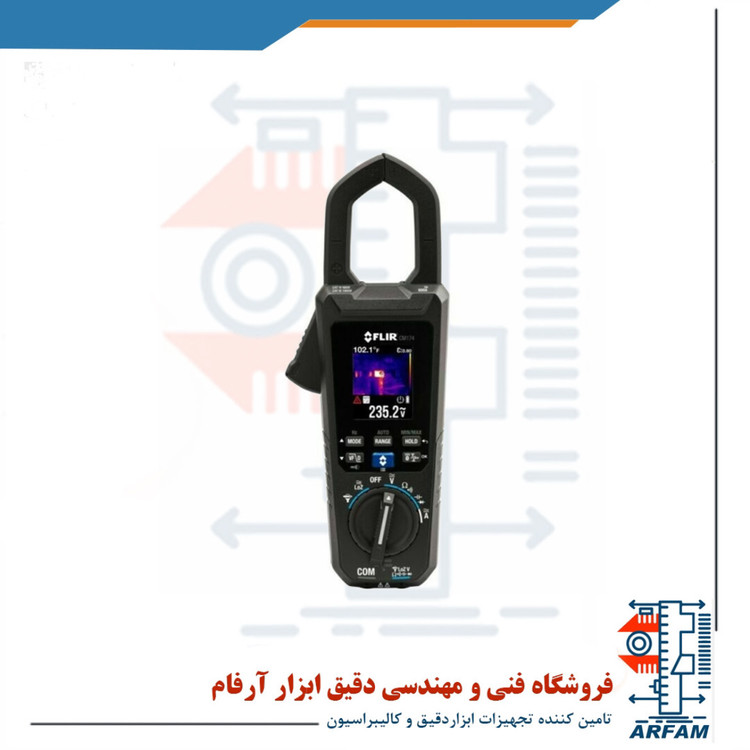

کلمپ آمپرمتر + دوربین حرارتی 150 درجه برند فلیر FLIR CM174

Clamp Meter with IGM FLIR CM174

این دستگاه می تواند ولتاژ AC و DC را در رنج 1000 ولت ، شدت جریان DC را در رنج 600 آمپر ، شدت جریان AC را در رنج 600 آمپر، شدت جریان VFD AC را در رنج 600 آمپر ، شدت جریان راه اندازه AC را در رنج 600 آمپر ، فرکانس را ، مقاومت الکتریکی را در رنج 6000 اهم ، پیوستگی را در رنج 600 اهم ، ظرفیت خازنی را در رنج 1000 میکرو فاراد ، تست دیودی را در رنج 1.5 ولت با دقت 1.5% و دما را در رنج 10- تا 150 درجه سانتی گراد (14- تا 302 درجه فارنهایت) با دقت 3 درجه سانتی گراد (5.4 درجه فارنهایت) یا 3% اندازه گیری کند. از دیگر ویژگی های کلمپ آمپرمتر مجهز به دوربین حرارتی فلیر FLIR CM174 می توان به رزولوشن 4800 پیکسلی (60*80) دوربین حرارتی، دامنه دید 38.6*50 درجه، نسبت فاصله به قطر اندازه گیری 30:1، فاصله اندازه گیری 8 تا 14 میکرو متر و صفحه نمایض 600 رقمی و 2 اینچی (50 میلی متر) رنگی LCD از نوع TFT اشاره کرد.

مشخصات کلی کلمپ آمپرمتر مجهز به دوربین حرارتی فلیر FLIR CM174 :

این دستگاه از 4 باتری سایز AAA به عنوان منبع انرژی تغذیه می کند. دهانه انبر این کلمپ آمپر متر تا 1.38 اینچ (35 میلی متر) قابل باز شدن می باشد. این دستگاه به همراه باتری، سیم تست و اندازه گیری سیلیکونی، CD راهنمای کاربر و دفترچه ی راهنمای کاربر به بازار عرضه شده است. همچنین این دستگاه دارای تاییدیه های UL و CE اروپا نیز می باشد.

از ویژگی ها و مشخصات کملی کلمپ آمپرمتر مجهز به دوربین حرارتی فلیر FLIR CM174 می توان به رزولوشن 4800 پیکسلی (60*80) دوربین حرارتی، دامنه دید 38.6*50 درجه، نسبت فاصله به قطر اندازه گیری 30:1، فاصله اندازه گیری 8 تا 14 میکرو متر و صفحه نمایض 600 رقمی و 2 اینچی (50 میلی متر) رنگی LCD از نوع TFT اشاره کرد.

مشخصات فنی و عملکردی کلمپ آمپرمتر مجهز به دوربین حرارتی فلیر FLIR CM174 :

این دستگاه می تواند ولتاژ AC و DC را در رنج 1000 ولت با دقت 1%، ولتاژ VFD AC را در رنج 1000 ولت با دقت 1%، ولتاژ LoZ mode AC/DC را در رنج 1000 ولت با دقت 1%، شدت جریان DC را در رنج 600 آمپر با دقت 2%، شدت جریان AC را در رنج 600 آمپر با دقت 2%، شدت جریان VFD AC را در رنج 600 آمپر با دقت 2%، شدت جریان راه اندازه AC را در رنج 600 آمپر با دقت 3%، فرکانس را در رنج 60 kHz با دقت 0.1%، مقاومت الکتریکی را در رنج 6000 اهم با دقت 1%، پیوستگی را در رنج 600 اهم با دقت 1%، ظرفیت خازنی را در رنج 1000 میکرو فاراد با دقت 1% و تست دیودی را در رنج 1.5 ولت با دقت 1.5% اندازه گیری کند.

از دیگر ویژگی ها و مشخصات فنی و عملکردی کلمپ آمپرمتر مجهز به دوربین حرارتی فلیر FLIR CM174 می توان به اندازه گیری دما در رنج 10- تا 150 درجه سانتی گراد (14- تا 302 درجه فارنهایت) با دقت 3 درجه سانتی گراد (5.4 درجه فارنهایت) اشاره کرد.

مشخصات فنی آمپرمتر کلمپی دوربین حرارتی فلیر مدل FLIR CM174

• رنج اندازه گیری ولتاژ AC,DC از 0 تا 1000 ولت
• رنج اندازه گیری جریان AC.DC از 0 تا 600 آمپر
• رنج اندازه گیری مقاومت از 0 تا 60 مگا اهم
• رنج اندازه گیری فرکانس از 0 تا 60 کیلو هرتز
• رنج اندازه گیری خازن از 0 تا 1000 میکرو فاراد
• قابلیت خاموشی به صورت اتوماتیک
• دارای دکمه نگه دارنده Hold
• قابلیت اتصال کلمپ فلکسی جهت اندازه گیری آمپر تا 3000 آمپر
• قطر چنگک 33 میلی متر
• دارای قابلیت اندازه گیری واقعی True RMS
• دارای رزولیشن تصویر 60*80 (4800 پیکسل)
• رنج اندازه گیری دمایی از 25- تا 150 درجه سانتی گراد
• فاصله دما نسبت به نقطه 30:1
• دارای واکنش طیفی 8to 14μm

  FLIR CM174 Imaging 600A AC/DC Clamp Meter with IGM

  The FLIR CM174 Imaging Clamp Meter with IGM is the first clamp meter equipped with a built in thermal imager, which can quickly lead you to electrical problems and faults which cannot be seen with a standard clamp meter. Featuring Infrared Guided Measurement (IGM) technology, the FLIR CM174 visually guides you to the location of a potential electrical problem with a thermal image shown on the colour TFT display, helping to identify unknown and potentially dangerous problem areas safely and easily.

  Findings are confirmed with accurate current and voltage measurements, and temperature readings shown on the thermal image which can assist in identifying issues with electrical load and faults in circuits and components. The built in thermal imager allows fast identification of potentially hazardous problems through measurement of hotspots, which can be caused by potential electrical faults, guiding the user straight to the suspect area, rather than sorting through cluttered wires and components.

  The narrow jaw and compact form of the FLIR CM174 allows it to be used in areas which may restrict the use of larger clamp meters, and it can fit into a pocket, toolbox or hand easily, putting thermal imaging technology at your fingertips wherever you go, making the FLIR CM174 one of the most useful electrical troubleshooting tools available.

  With a range of valuable electrical specification, the FLIR CM174 is a True RMS (TRMS) clamp meter and can measure both AC and DC current up to 600A, and voltage (both AC and DC) to 1000V. A LoZ function allows low impedance measurements to be taken on electrical circuits, which eliminates the effect of “ghost voltage” which can be present where cables are bunched together, or in close proximity to each other. Inrush current measurement is also standard on the CM174 which allows fast current spikes, such as those found on motor and lighting circuits when starting up to be captured and displayed by the clamp meter, and in VFD mode, the CM174 can be used to capture AC current with variable speed drives up to 600A. Add to that frequency, resistance, continuity, capacitance and diode functions and couple it with a 60 x 80 infrared detector and the FLIR CM174 becomes a complete electrical tool.

  Features:

  Find Problems Faster with IGM technology-

• Overcome cluttered cabling and wires, as IGM (infrared guided measurements) can quickly guide you in the right direction.
• All in One Tool – Carry just one device and always have access to thermal imaging technology
• Work Safely – Scan a switchboard or electrical panel for potential hazards using IGM without contact.

• Confirm Findings-

• Verify problems, check load, and validate hotspots using the centre point temperature to measure.
• Check electrical load with current and voltage measurements
• Laser and crosshair pinpoint the location of the problem found in the thermal image

• Solve Complex Electrical Issues-

• Narrow jaw and built in worklights to help access dificult locations with dim lighting
• Advanced electrical features: True RMS, LoZ, VFD mode, Inrush, Smart Diode with Disable.
• Expandable to 3000 Amps AC eith FLIR flex accessories.
