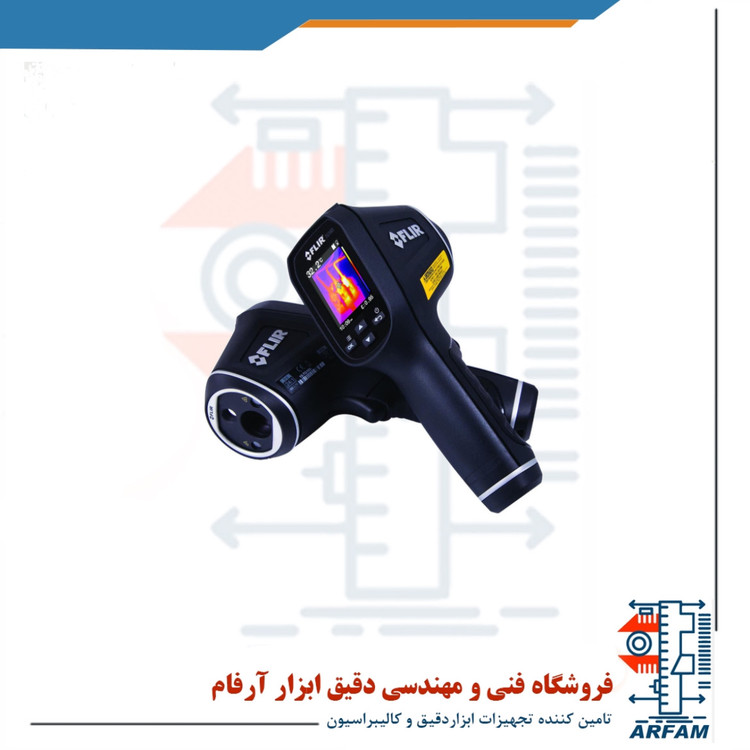

دوربین ترموویژن FLIR TG165
FLIR TG165 thermal imaging camera
برچسب‌ها:
وضوح تصویر : 60*80 پیکسل
رنج تصویر برداری : 25- تا 380 درجه سانتی گراد
قابلیت : ذخیره سازی تصاویر
رزولوشن اندازه گیری : 0.1 °C / °F
دوربین ترموویژن FLIR TG165
FLIR TG165 thermal imaging camera

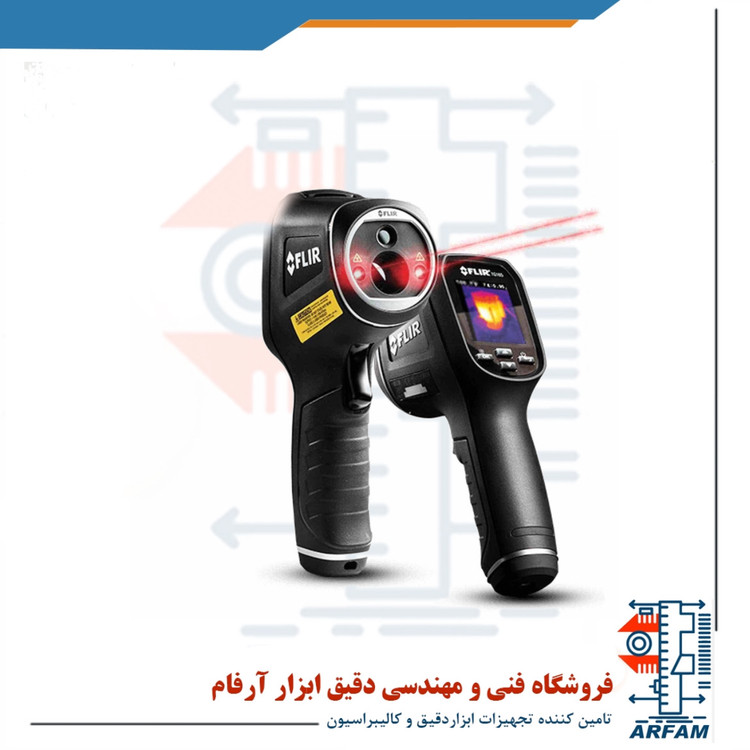

دوربین حرارتی FLIR TG165 دماسنج و ترموویژن کلاس جدید از ابزار اندازه گیری دما به صورت غیر تماسی می باشد. TG165 در واقع به کاربر این امکان را می‌دهد تا یک تصویر مادون قرمز واقعی را از اجسام و قطعات داشته باشد، این عملکرد باعث صرفه جویی در زمان و سرعت عیب یابی می شود. این ترموویژن همچنین دارای دو نشانگر لیزری داخلی است که اندازه ناحیه ای را که اندازه گیری می شود را مشخص کند.
مشخصات فنی دوربین ترموویژن FLIR TG165 :
● رزولوشن بالای مادون قرمز
● وضوح تصویر 60*80 پیکسل
●رنج تصویر برداری 25- تا 380 درجه سانتی گراد
● قابلیت ذخیره سازی تصاویر
● زاویه میدان دید 19.6*25
● فرکانس عکس برداری 9 هرتز
● حداقل فاصله فوکوس 0.1 متر
● نمایشگر 2 اینچی
● فاصله دتسگاه تا هدف 24:1
● دارای پورت مخصوص کارت SD
● ذخیره تصاویر بر روی کارت SD
FLIR TG165 SPECIFICATIONS
| Model | TG165 |
|---|---|
| Imaging and optical data | |
| Field of view (FOV) | 50º x 38.6º |
| IR resolution | 80 × 60 pixels |
| Thermal sensitivity/NETD | < 150 mK |
| Minimum focus distance) | 0.1 m (4 in.) |
| Image frequency | 9Hz |
| Focus | Focus free |
| Detector data | |
| Detector type | Focal plane array (FPA), uncooled microbolometer |
| Spectral range | 8–14 μm |
| Image presentation | |
|---|---|
| Display | 2.0 in. TFT LCD |
| Measurement | |
| Object temperature range | –25 to +380°C (–13 to +716°F) |
| Accuracy | ±1.5% or 1.5°C (2.7°F) |
| Distance to spot ratio | 24:1 |
| Minimum measurement distance | 26 cm (10 in.) |
| Center spot | Yes |
| Color palettes | Hot Iron, Rainbow, Grayscale |
| Image Storage | |
| Memory type | Micro SD card |
| Image storage capacity | 75 000 pictures with included 8 GB Micro SD card |
| Memory expansion | 32 GB SD card maximum |
| Saved image format | Bitmap (BMP) image with temperature and emissivity |
| Laser pointers | |
| Laser | Dual diverging lasers indicate the temperature measurement area, activated by pulling the trigger |
| Power system | |
| Battery type | Rechargeable Li ion battery |
| Battery voltage | 3.7 V |
| Battery operating time | >5 hours of continuous scanning with lasers |
| Battery charge life | 30 days minimum |
| Charging system | Battery is charged inside the camera |
| Charging time | 4 hours to 90%, 6 hours to 100% |
| Power management | Adjustable; OFF, 1 min., 2 min., 5 min., 10 min. |
| Environmental data | |
| Operating temperature range | -10 to +45ºC (+14 to 113ºF) |
| Storage temperature range | -30 to +55ºC (-22 to 131ºF) |
| Humidity (operating and storage) | 0-90% RH (0-37ºC (32-98.6ºF)), 0-65% RH (37-45ºC (98.6-113ºF)), 0-45% RH (45-55ºC (113-131ºF)) |
| Physical data | |
| Camera weight, incl. battery | 0.312 kg (11 oz.) |
| Camera size (LxWxH) | 186 mm × 55 mm × 94 mm (7.3 in. × 2.2 in. × 3.7 in.) |
| Tripod mounting | 1/4 in.-20 on handle bottom |
| Includes | Wrist strap lanyard, 8 GB Micro SD card, power supply with separate USB cable, printed documentation |
*Disclaimer: Specifications are subject to change without notice. Availability of camera models and accessories subject to regional market considerations. Prices listed are US only, please consult your specific country for current pricing.
جدول مشخصات FLIR TG165
| دقت اندازه گیری مادون قرمز |
+/- 1.5% or 1.5°C |
| محدوده |
-25 to 380°C, -13 to 716°F |
| ضریب تشعشع |
4 Pre-Set Levels with Custom Adjustment, 0.1 to 0.99 |
| نسبت (D:S) |
24:1 |
| رزولوشن اندازه گیری |
0.1 °C / °F |
| پاسخ زمانی |
150 Milliseconds |
| پاسخ طیفی |
8 to 14µm |
| لیزر |
Dual Diverging Lasers, Frames Temp Measurement Area |
| عکس برداری حرارتی | |
| سنجش تصاویر |
FLIR Lepton™ Microbolometer Focal Plane Array (FPA) |
| شاتر |
Integrated Automatic Shutter |
| رزولوشن تصویر (H x W) |
4,800 Pixels (80 x 60) |
| پاسخ طیفی |
8 to 14µm |
| میدان دید (H x W) |
50° x 38.6° |
| بازه سنجش بالا |
127°C, 260°F (400K) |
| سنجش تصویری حرارت |
150mK |
| فریم ریت |
9 Hz |
| رنگ بندی تصاویر |
2 (Grey Scale, Hot Iron) |
| فرمت ذخیره سازی تصاویر |
Bitmap (BMP) Image with Temperature and Emissivity |
| مشخصات کلی | |
| ابعاد (H x W x D) |
7.3 x 2.2 x 3.7 in (186 x 55 x 94 mm) |
| نوع صفحه نمایش |
2.0 in TFT LCD |
| رزولوشن تصاویر (W x H) |
38,720 Pixels (176 x 220) |
| باطری |
Rechargeable via Micro USB Lithium-ion Battery: 3.7V, 2600mAh |
| خاموش شدن خودکار |
Yes, Adjustable with Disable |
| بازده باطری |
Typical Use: Five 8-Hr Work Days; Continuous Use: 8 Hrs |
| استاندارد ها |
CE / CB / FCC / FDA |
| حافظه |
8Gb Micro SD Card |
| دمای کاری |
-10 to 45°C, 14 to 113°F |
| میزان مقاومت در برابر ضربه و سقوط |
Designed for 2 Meter, 6.5 Feet |
| اتصال سه پایه |
1/4 in – 20 on Handle Bottom |
