رزولوشن: 240*320 pixel.
رنج دما: 20- الی +650 درجه
دقت: 2% یا 2± درجه سانتیگراد
حساسیت: mK50

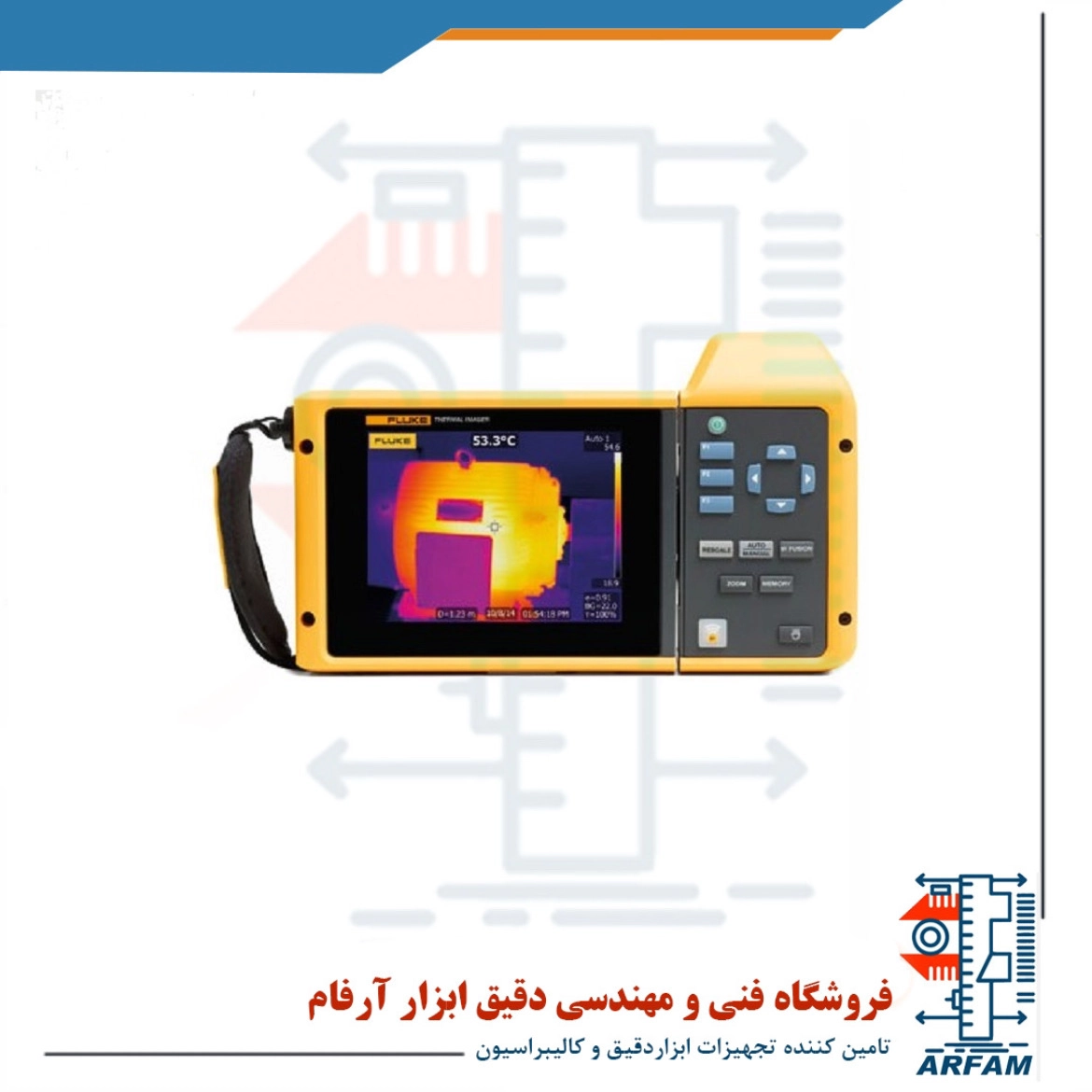

دوربین تصویر برداری 320 در 240 پیکسل فلوک FLUKE TiX500
320x240 Thermo Vision FLUKE TiX500
برند:Fluke
یک سال گارانتی و ده سال خدمات
مشخصات
رزولوشن
240*320 pixel.
رنج دما
20- الی +650 درجه
دقت
2% یا 2± درجه سانتیگراد
حساسیت
mK50
توضیحات
دوربین تصویر برداری 320 در 240 پیکسل فلوک FLUKE TiX500
320x240 Thermo Vision FLUKE TiX500
گرما نگار فلوک FLUKE TiX 500 با دوربین 5 مگاپیکسلی خود که نرخ فریم آن 60 یا 9 هرتز است دما را در بازه 20- تا 650 درجه سانتیگراد یا 4- تا 1202 فارهایت اندازه میگیرد. این گرما نگار برای انجام اندازهگیری دما از اجسام تصاویر و فیلمهای مادون قرمز تهیه میکند و طیف دمایی را در 8 پالت رنگی نشان میدهد. این ابزار دارای هشدار رنگی دمای بالا˛ پایین و نقاط هم دما است. علاوهبر اندازهگیری نقطهای و مشخص کردن نقطه داغ و نقطه سرد˛ امکان اندازهگیری ناحیهای و مشخص کردن بیشترین دما˛ کمترین دما و متوسط دمای ناحیه هم در اختیار کاربر قرار داده شده است و این گرما نگار میتواند با دوره تناوبهای متفاوت از اجسام تصویربرداری کند. رزولوشن آشکارساز این گرما نگار 240*320 با 76800 پیکسل است و دارای قابلیت سوپر رزولوشن 480*640 نیز میباشد. رزولوشن فضایی و نسبت قطر به فاصله نیز به ترتیب برابر با mRad 1.31 و 753:1 میباشد. میدان دید v17*H24 و کمترین فاصله فوکوس نیز برابر با 15 سانتیمتر است. این گرما نگار را میتوان به گوشیهای هوشمند˛ کامپیوتر و وایفای نیز متصل کرد و برای تهیه گزارش و تحلیل اندازهگیریهای انجام شده در آن از نرم افزار SmartView استفاده کرد.
مشخصات کلی دوربین حرارتی فلوک FLUKE TIX500 :
گرما نگار فلوک FLUKE TiX 500 مطابق با استاندارد IEC 61010-1˛ IEC 61326-1 ساخته شده است. ابعاد این گرما نگار 9.7*15.9*27.3 سانتیمتر و وزن آن 1.54 گرم است. در این ابزار 2 باتری لیتیومی وجود دارد که شارژ آنها از طریق یک آداپتور 12 ولتی است و به وسیله جریان 100 ولت تا 240 ولت AC نیز میتوان این گرما نگار را شارژ کرد. به طور مداوم میتوان تا 3 الی 4 ساعت از این دوربین استفاده کرد. نمایشگر نیز به صورت یک LCD 5.7 اینچی با ابعاد 480*640 است که سطح شارژ باتری را نیز نشان میدهد.
همچنین برای مصرف بهینه باتریها دارای حالت Sleep یا خاموشی خودکار نیز میباشد. این ابزار قابلیت اتصال به کامیپوتر˛ تلفنهای هوشمند و وایفای را هم دارد و دارای پورت USB و HDMI میباشد. همچنین برای تحلیل کامل و تهیه گزارش از اندازهگیریهای انجام شده از نرم افزار smartview پشتیبانی میکند و برای ذخیره تصاویر و فیلمهای ضبط شده دارای یک کارت SD 4 گیگابایتی نیز میباشد. از فایلهای ذخیره شده میتوان با فرمتهای Bitmap˛ GIF˛ JPEG˛ PNG و TIFF خروجی گرفت و برای ارائه توضیحات بیشتر روی آنها یادداشت یا صدا ضبط کرد.
مشخصات فنی و عملکردی دوربین حرارتی فلوک FLUKE TIX500 :

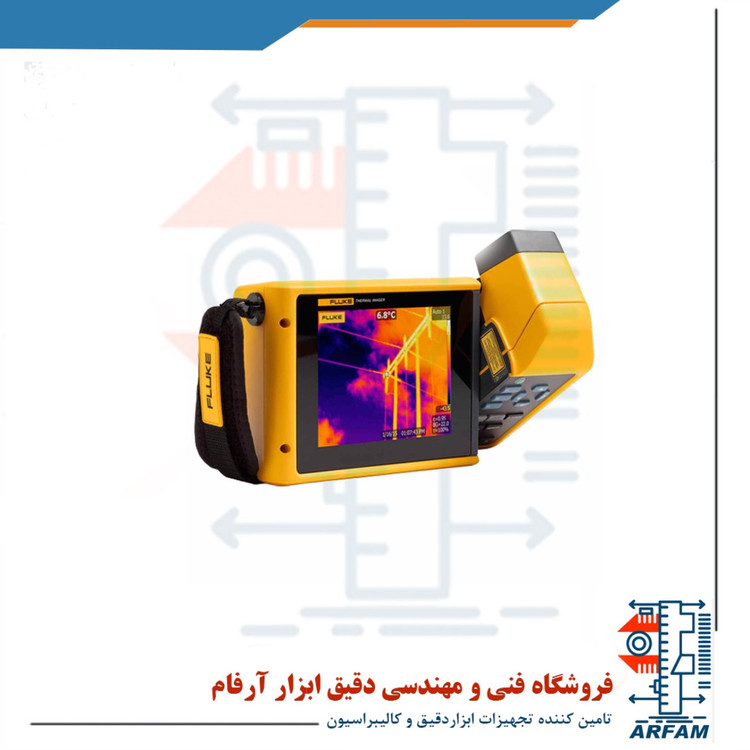

گرما نگار فلوک FLUKE TiX 500 با دوربین 5 مگاپیکسلی خود که نرخ فریم آن 60 یا 9 هرتز است دما را در بازه 20- تا 650 درجه سانتیگراد با دقت 2% یا 2± درجه سانتیگراد اندازه میگیرد. مقدار ضریب تابش را نیز به صورت عددی یا از طریق جدول میتوان مشخص کرد. علاوهبراین دارای زوم 2 برابر و 4 برابری نیز میباشد و قابلیت چرخش 240 درجه نیز دارد. حساسیت گرمایی این گرما نگار mK50 و رزولوشن آشکارساز 240*320 با 76800 پیکسل است همچنین دارای قابلیت سوپر رزولوشن برای ضبط تصاویر 480*640 میباشد.
رزولوشن فضایی برابر با mRad 1.31 و نسبت فاصله به قطر نیز برابر با 753:1 میباشد. میدان دید نیز در این گرما نگار v 17* H 24 است. مینیم فاصله فوکوس نیز برابر با 15 سانتیمتر و بازه طیف اینفرارد 7.5 میکرومتر تا 14 میکرومتر میباشد. این گرما نگار میتواند گرم ترین نقطه و سرد ترین نقطه را روی یک سطح مشخص کند و علاوهبراین دارای هشدار دمای بالا˛ پایین و نقاط هم دما را هم دارد. علاوهبر اندازهگیری نقطهای اندازهگیری را در یک ناحیه انجام میدهد و کمترین دما˛ بیشترین دما و دمای متوسط آن ناحیه را برای کاربر تعیین میکند. همچنین برای نمایش طیف دمایی دارای 8 پالت رنگی متفاوت است .
| TiX500 Key Features | |
| IFOV with standard lens (spatial resolution) | 1.31 mRad |
| Detector resolution | 320 x 240 (76,800 pixels) |
| Field of view | 24 °H x 17 °V |
| Minimum focus distance | 15 cm (approx. 6 in) |
| IFOV with optional telephoto lens | 0.65 mRad |
| Field of view | 12 °H x 9 °V |
| Minimum focus distance | 45 cm (approx. 18 in) |
| IFOV with optional wide-angle lens | 2.62 mRad |
| Field of view | 46 °H x 34 °V |
| Minimum focus distance | 15 cm (approx. 6 in) |
| SuperResolution | In software |
| Image sharpening | – |
| LaserSharp® Auto Focus | Yes, for consistently in-focus images. Every. Single. Time. |
| Laser distance meter | Yes, calculates distance to the target for precisely focused images and displays distance on screen |
| Advanced manual focus | Yes |
| Streaming video (remote display) | Via USB or WiFi |
| Touchscreen display (capacitive) | 14.4 cm (5.7 in) diagonal landscape color VGA (640 x 480) LCD with backlight |
| Wireless connectivity | Yes, to PC, iPhone® and iPad® (iOS 4s and later), Android™ 4.3 and up, and WiFi to LAN (where available) |
| Fluke Connect® app compatible | Yes (where available) |
| Fluke Connect® tool compatible | Yes (where available). Connects wirelessly to select Fluke Connect™ enabled tools. Five simultaneous connections supported. |
| IR-Fusion® technology | Yes |
| AutoBlend™ mode | Yes |
| Picture-In-Picture (PIP) | Yes |
| Continuous AutoBlend™ | – |
| Rugged, ergonomic design for one-handed use | Rotatable (articulating lens) 240 degrees |
| Thermal sensitivity (NETD) | ≤ 0.05 °C at 30 °C target temp (50 mK) |
| Filter mode (NETD improvement) | – |
| Level and span | Smooth auto and manual scaling |
| Touchscreen adjustable level / span | Yes. Span and level can be easy and quickly set by simply touching the screen. |
| Fast auto toggle between manual and auto modes | Yes |
| Fast auto-rescale in manual mode | Yes |
| Minimum span (in manual mode) | 2.0 °C (3.6 °F) |
| Minimum span (in auto mode) | 3.0 °C (5.4 °F) |
| Built-in digital camera (visible light) | 5 megapixel industrial performance |
| Frame rate | 60 Hz or 9 Hz versions |
| Laser pointer | Yes |
| LED light (torch) | Yes |
| Digital zoom | 4x |
| TiX500 Data Storage and Image Capture | |
| Extensive memory options | Removable micro SD memory card, on-board flash memory, save-to-USB capability, direct download via USB-to-PC connection |
| Post-capture image editing (on camera) | Yes. Conduct on camera analysis for in-field results. |
| Advanced text annotation | Yes. Including standard shortcuts as well as user programmable options. |
| File formats | Non-radiometric (.bmp) or (.jpeg) or fully radiometric (.is2); no analysis software required for non-radiometric (.bmp, .jpg and .avi) files |
| Memory review | Thumbnail view navigation and review selection |
| Software | SmartView® full analysis and reporting desktop software. In the field use the Fluke Connect® app on your smartphone. |
| Export file formats with SmartView® software | BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF, and TIFF |
| Voice annotation | 60 seconds maximum recording time per image; reviewable playback on camera; Bluetooth headset provided |
| IR-PhotoNotes™ | Yes |
| Text annotation | Yes |
| Video recording | Standard and radiometric |
| File formats video | Non-radiometric (MPEG – encoded .AVI) and fully radiometric (.IS3) |
| Remote control and operation (for special and advanced applications) | – |
| Auto capture (temperature and interval) | Yes |
| TiX500 Battery | |
| Batteries (field-replaceable, rechargeable) | Two lithium ion smart battery packs with five-segment LED display to show charge level |
| Battery life | Three hours continuous use per battery pack |
| Battery charge time | 2.5 hours to full charge |
| Battery charging system | Two-bay battery charger or in-imager charging. Optional 12 V automotive charging adapter |
| AC operation | AC operation with included power supply (100 V AC to 240 V AC, 50/60 Hz) |
| Power saving | User selectable sleep and power off modes |
| TiX500 Temperature Measurement | |
| Temperature measurement range (not calibrated below -10 °C) | -20 °C to +650 °C (-4 °F to +1202 °F) |
| Accuracy | ± 2 °C or 2 % (at 25 °C nominal, whichever is greater) |
| On-screen emissivity correction | Yes (both value and table) |
| On-screen reflected background temperature compensation | Yes |
| On-screen transmission correction | Yes |
| TiX500 Color Palettes | |
| Standard palettes | 8: Ironbow, Blue-Red, High Contrast, Amber, Amber Inverted, Hot Metal, Grayscale, Grayscale Inverted |
| Ultra Contrast™ palettes | 8: Ironbow Ultra, Blue-Red Ultra, High Contrast Ultra, Amber Ultra, Amber Inverted Ultra, Hot Metal Ultra, Grayscale Ultra, Grayscale Inverted Ultra |
| TiX500 General Specifications | |
| Color alarms (temperature alarms) | High-temperature and low-temperature |
| Infrared spectral band | 7.5 μm to 14 μm (long wave) |
| Operating temperature | -10 °C to +50 °C (14 °F to 122 °F) |
| Storage temperature | -20 °C to +50 °C (-4 °F to 122 °F) without batteries |
| Relative humidity | 10 % to 95 % non-condensing |
| Center-point temperature measurement | Yes |
| Spot temperature | Hot and cold spot markers |
| User-definable spot markers | 3 user-definable spot markers |
| Center box | Expandable-contractible measurement box with MIN-MAX-AVG temp |
| Safety | IEC 61010-1: Overvoltage Category II, Pollution degree 2 |
| Electromagnetic compatibility | IEC 61326-1: Basic EM Environment CISPR11, Group 1, Class A |
| Australian RCM | IEC/61326-1 |
| US FCC | CFR 47, Part 15 Subpart B |
| Vibration | 0.03 g2/Hz (3.8 grms), 2.5g IEC 68-2-6 |
| Shock | 25 g, IEC 68-2-29 |
| Drop | Engineered to withstand 1 meter (3.4 feet) drop with standard lens |
| Size (H x W x L) | 27.3 cm x 15.9 cm x 9.7 cm (10.8 in x 6.3 in x 3.8 in) |
| Weight (battery included) | 1.5 kg (3.3 lb) |
| Enclosure rating | IP54 (protected against dust, limited ingress; protection against water spray from all directions) |
| Warranty | Two-years (standard), extended warranties are available |
| Recommended calibration cycle | Two-years (assumes normal operation and normal aging) |
| Supported languages | English, French, German, Italian, Spanish |
