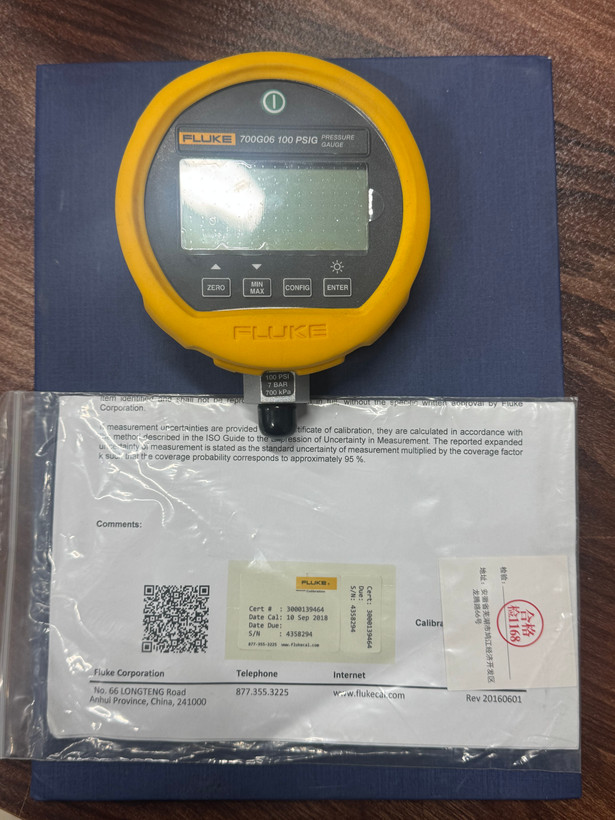

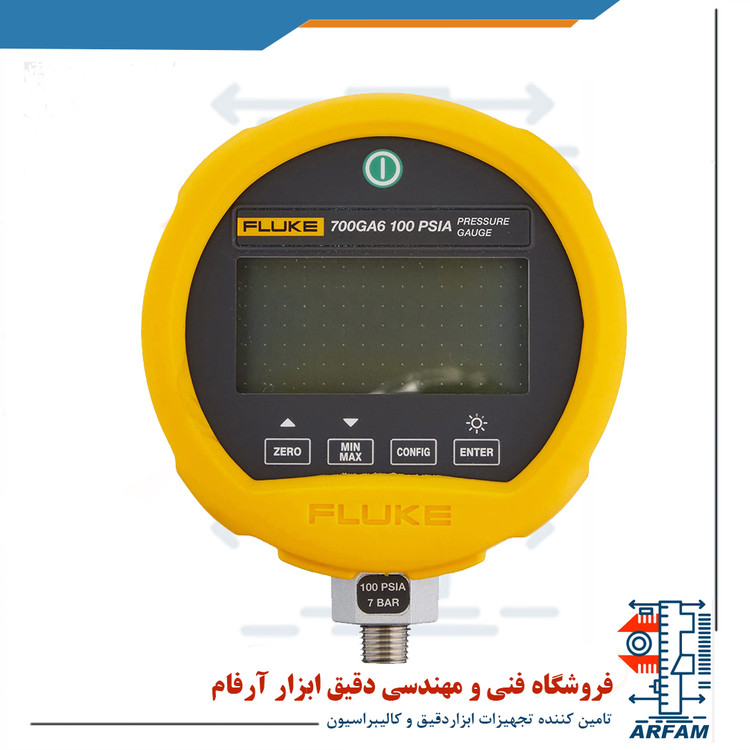

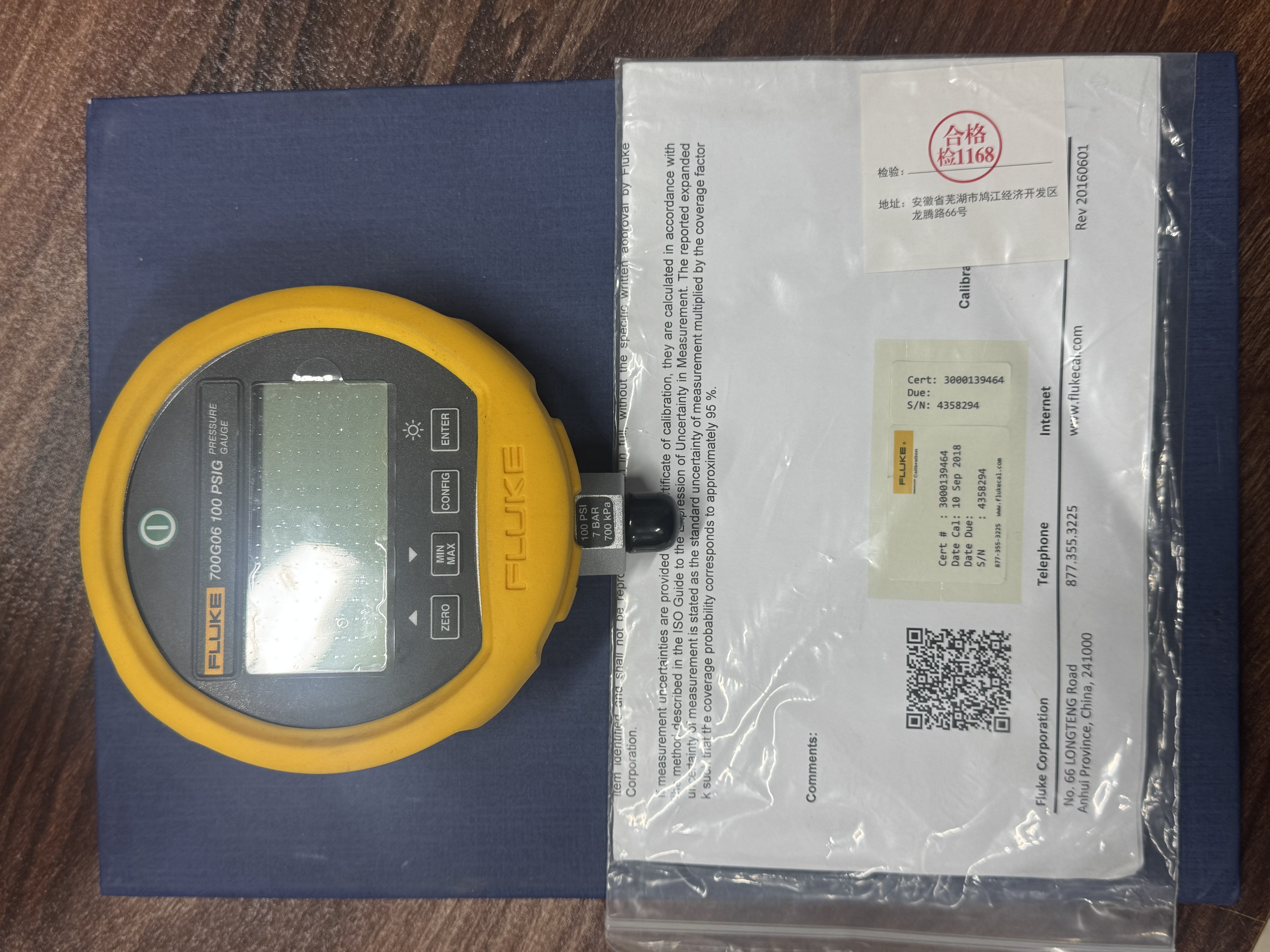

گیج فشار چیست؟

گیج فشار افزایش و کاهش فشار در یک فضای محصور را نشان می دهد.

اولین نوع گیج فشار یا همان پرشر گیج Pressure gauge در قرن نوزدهم توسط بوردون فرانسوی اختراع شد که هنوز هم مورد استفاده قرار می گیرد.

کاربردهای فشارسنج های عقربه ای و دیجیتال عبارتند از :

گیج فشار در صنایع بسیار مختلف و متنوعی مورد استفاده قرار می گیرد.

از فشارسنج بر روی سایل های هوا و روغن در اتومبیل و قطار و هواپیما تا  مخازن

پرفشار در صنایع مختلف بسته می شود تا مقدار تغییرات فشار مشاهده شود، از مخازن شرکت

های مواد غذایی تا بویلرهای بخار، و تمام تجهیزاتی که در آنها تغییرات فشار می تواند بر عملکرد

سیستم تاثیر بگذارد، همه و همه نیاز به دستگاهی برای اندازه گیری فشار دارند تا عملکرد درست و طولانی

مدت تجهیزات ثبت شود.

انواع گیج فشار ها عبارتند از :



۱-گیج فشار لوله بوردون

قدیمی ترین نوع  پرشر گیج  که در سال ۱۸۴۹ توسط یوجین بوردون فرانسوی اختراع شد.

این نوع گیج فشار دارای دقت و حساسیت بالایی است.

لوله بوردون یک لوله بهصورت حرف C می باشد که وقتی تحت فشار قرار می گیرد تلاش می کند خودش را راست کند و به این روش نشانگر تغییر فشار را نشان می دهد.

صورت حرف C می باشد که وقتی تحت فشار قرار می گیرد تلاش می کند خودش را راست کند و به این روش نشانگر تغییر فشار را نشان می دهد.



۲-گیج فشار کپسولی

این نوع از  پرشر گیج دارای یک دیافراگم است که ممکن است صاف یا چین خورده باشد.

این دیافراگم تغییرات فشار را به نشانگر منتقل می کند. از گیج فشار کپسولی عموما برای اندازه گیری اختلاف فشار کم استفاده می شود.

از مزایای گیج فشار کپسولی این است که دیافراگم آن از سایر قطعات گیج در برابر فشار محافظت می کند و همین نکته به عمر مفید تجهیز می افزاید.



 پرشر گیج کپسولی دارای دو دیافراگم است که به هم جوش ورده اند. وقتی فشار به کپسول وارد

می شود، این فشار به دیواره های کپسول منتقل شده و موجب تغییر وضعیت دیافراگم ها می شود.

این تغییر وضعیت به نشانگر منتقل شده و اختلاف فشار مشخص می گردد.

در بیشتر مواقع پرشر گیج کپسولی از جنس استنلس استیل ساخته می شود تا بتوان از آن در محیط های با سیال خورنده و گازی نیز استفاده کرد.

گیج اختلاف فشار

گیج اختلاف فشار از یک لوله U شکل بهره می برد تا اختلاف فشار بین دو نقطه را نشان دهد. این تجهیز دارای دو نقطه ورودی است که هر دو به موقعیت تحت فشار مد نظر متصل هستند.

با این روش اختلاف فشار هر دو طرف مشخص می شود و دیگر نیازی به دو پرشر گیج نیست.

سه نوع عمده گیج اختلاف فشار وجود دارد که عبارتند از گیج اختلاف فشار پیستونی، گیج اختلاف فشار دو دیافراگمی و گیج اختلاف فشار تمام جوشی.

هر کدام از این سه نوع گیج اختلاف فشار کاربردهای خاص خود را دارند.



گیج اختلاف فشار دو دیافراگمی در مواقعی که اختلاف فشار اندک باشد مناسب تر است.

گیج اختلاف فشار تمام جوشی برای محیط های خورنده بیشتر مورد استفاده قرار می گیرد.

گیج اختلاف فشار پیستونی نیز بیشتر برای سیال های گازی استفاده می شود.
