انالایزر گاز احتراق مدل KIMO KIGAZ 80

مشخصات آنالایزر گاز احتراق مدل KIMO KIGAZ 80

KIMO KIGAZ 80 model combustion gas analyzers

گازهای قابل اندازه گیری توسط این آنالایزر گاز ،حداکثر co محیط ، گاز co دودکش و دارای حسگر قابل تعویض o2و co با قابلیت جبران H2 میباشد . محاسبه ی تلفات هوای اضافه نیز از جمله ی آن هستند .



فشار های قابل اندازه گیری نیز شامل گزارش پیش نویس اندازه گیری ها و دیفرانسیل فشار اندازه گیری میباشند .



در واحد دما نیز قادر به اندازه گیری دمای محیط ، دمای دودکش ، دلتای دما و دمای DHW و نقطه ی شبنم میباشد .



عملکردهای دیگر آنالایزر گاز فوق نیز شامل 15 برنامه ی ذخیره شه بای گاز های اشتعال زا و قابلیت اضافه کردن 5 گاز بوسیله ی کاربر است . اندکس کدری و تله ی آبی نیز از جمله ی دیگر عملکردهای دستگاه اند .



بازه های اندازه گیری :



در این آنالایزر گاز اندازه گیری O2 از حسگر الکتروشیمیایی که بازه ی اندازه گیری آن صفر تا 21% و دقت آن 0.1% مقدار ، تلرانس آن 0.2% مقدار و زمان پاسخ 30ثانیه دارد، استفاده میشود .



در اندازه گیری CO با قابلیت جبران H2 از حسگر الکتروشیمیایی که بازه ی اندازه گیری آن از صفر تا 8000 ppm و دقت آن 1 ppm با تلرانس 10 ppm در بازه ی صفر تا 200 ppm و 5% از 201 تا 2000 و 10% از 2001 تا 8000 میباشد استفاده میکند .



برای اندازه گیری دمای گاز دودکش از ترموکوپل K که بازه اندازه گیری آن بین 100- تا 1250 و دقت اندازه گیری آن 01. درجه سانتی گراد و تلرانس 0.4% از مقدار 1.1 است استفاده میشود . زمان پاسخ آن نیز 45 ثانیه است .



برای اندازه گیری دمای محیط از حسگر NTC استفاده میشود که بازه اندازه گیری آن از 20- تا 120 است و دارای دقت 0.1 درجه است و تلرانس آن 0.5 درجه میباشد .



برای اندازه گیری دمای محیط توسط PT100 بازه اندازه گیری بین 50- تا 250 و دقت 0.1 درجه و تلرانس آن 0.3 مقدار اندازه گیری شده 0.25 درجه میباشد . زمان پاسخ نیز 30 ثانیه محاسبه شده است .



برای اندازه گیری دمای نقطه ی شبنم بازه ی انداز هگیری از صفر تا 99Ctd است و دقت آن 0.1 درجه است .



برای اندازه گیری دمای DHW از پراب TcK که دارای بازه ی اندازه گیری 200- تا 1300 و دقت 0.1 و تلرانس 0.4% از 1.1 درجه میباشد استفاده میشود .



برای فشار دیفرانسیلی پیش نویس یا درافت از نیمه هادی استفاده میشود وبازه ی اندازه گیری آنها به ترتیب از 20- هزار تا 20 هزار pa و از 10- تا 10 pa و 1000- تا 1000 pa است . دقت اندازه گیری آنها نیز 1pa ، 0.1pa و 1pa است . تلرانس نیز مانند روبرو :از -20 هزار تا751- برابر 0.5% از 4.5pa ، از 750- تا 61- برابر 0.9% از 1.5pa ، از 60- تا60 برابر 2pa ، از 61 تا 750 بابر 0.9% از 1.5 pa % از 751 تا 20 هزار برابر 0.5% از مقدار 4.5 pa میباشد .



-برای محاسبه ی تلفات بازه اندازه گیری از صفرتا 100% است و دقت آن 0.1% میباشد .



-برای محاسبه ی هوای اضافی بازه ی اندازه گیری از 1 تا 9.99 و دقت آن 0.01 میباشد .



-برای محاسبه ی راندمان پایین بازه از صفر تا 100% و دقت آن 0.1 % است .



-برای محاسبه ی راندمان بالا بازه از صفر تا 120% و دقت آن 0.1%است .



-برای محاسبه ی اندکس کدری از ابزاری خارجی استفاده میشود وولی بازه ی اندازه گیری آن از صفر تا 9 است .



نرم افزار :



نرم افزار این آنالایزر گاز امکان ساخت دیتابیس ، دانلود و پرینت بازرسی ها ، هم سان کردن دستگاه و کامپیوتر و تنظیم کردن آنالیزور را فراهم میسازد .



ابزارهای انتخابی :



پراب CO محیط . پراب CO2 محیط . پراب PT100 محیط . پراب ترموکوپل . پراب تشخیص نشت گاز . پراب جریان یونیزه شده . پومپ کدری با 50 فیلتر و جدول منابع . کیت فشار گاز شبکه . پرینتر مادون قرمز .

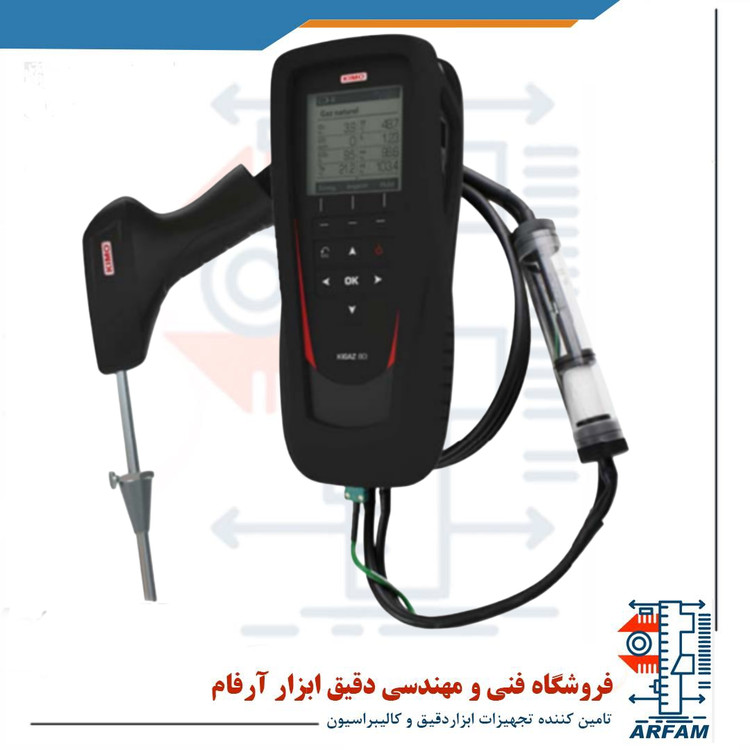

دستگاه به همراه کیف حمل ، پراب گاز محیطی و تله ی آبی آن ، نرم افزار و کابل USB ، آداپتور و باتری ، گواهی تنظیم و پوشش ضد ضربه عرضه میشود .

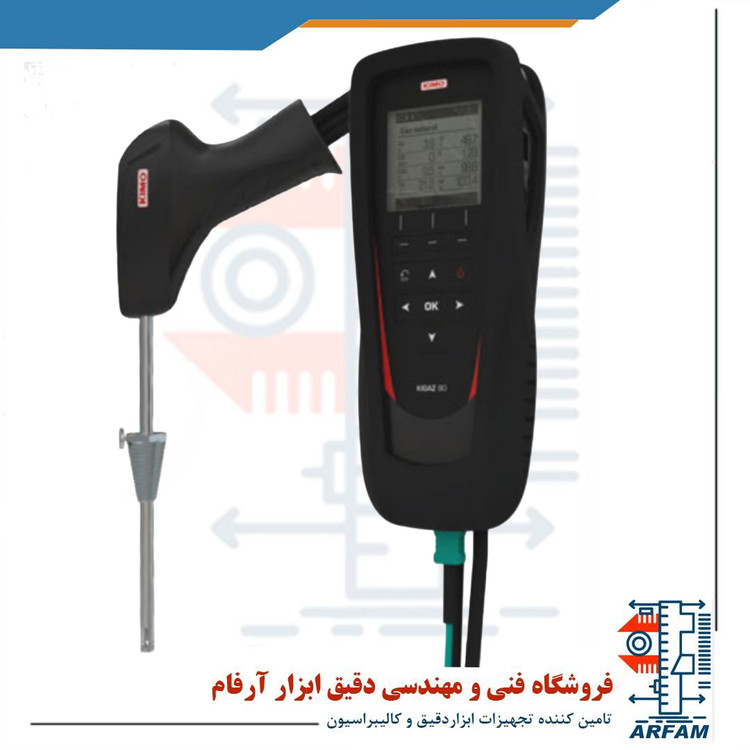

Kimo KIGAZ 80 Combustion Gas Analyser

The Kimo KIGAZ 80 is a light and compact flue gas analyser, providing all of the necessary functions to accurately measure the combustion data for a domestic boiler up to 400kW.



Featuring interchangeable O2 and CO-H2 sensors, the KIGAZ 80 also features 15 programmeable combustibles: Sahara/Fos-sur-Mer natural gas, Groningen natural gas, Russia/North Sea natural gas, propane, LPG, butane, light oil, heavy oil, bituminous coal, hard coal, coke gas, bio fuel 5%, wood 20%, wood-chip 21% and pellet 8%.



The KIGAZ 80 can log and download up to 100,000 measurements. Data can be downloaded into the Kimo LIGAZ-2 software package supplied with the KIGAZ 80, which allows for database creation (customers, boilers and inspections), downloading/printing and USB sychronisation between the PC allowing user configuration of the gas analyser.



If you are wishing to use the free KIGAZ MOBILE App for iOS or Android that is available on the Apple App Store or Google Play respectively, you may wish to have the Bluetooth module fitted to the gas analyser at the factory. Using this setup will allow graphic visualisation, saving of tests, exporting and emailing reports in CSV, XML and PDF.



Aftermarket/non-standard accessories are available for purchase with this unit by selecting the options above. These include:



Kimo KPD-15 – allows differential pressure measurements to be conducted

Kimo KDIP – external Infrared printer used for printing maintenance certificates onsite

Kimo PMO – manual opacity pump for opacity measurement

Kimo MP-123-2 – Bluetooth module fitted at factory for using the free KIGAZ MOBILE iOS and Android App



Key features

Gas – Ambient CO max, flue gas CO, interchangeable O2 and CO compensated H2 sensors, excess air losses, efficiency test

Pressure – Differential pressure measurement (select KPD-15), draft measurement

Temperature – Ambient, flue gas and delta temperature

Other functions – 15 programmeable combustible materials (see above), 5 custom combustibles, external water trap, opacity index (select PMO)
