ترانسمیتر دما خروجی جریان - ولتاژ - رله KIMO TM210-R

ترانسمیتر دما خروجی جریان - ولتاژ - رلهKIMO TM210-R

transmitterKIMO TM210-R

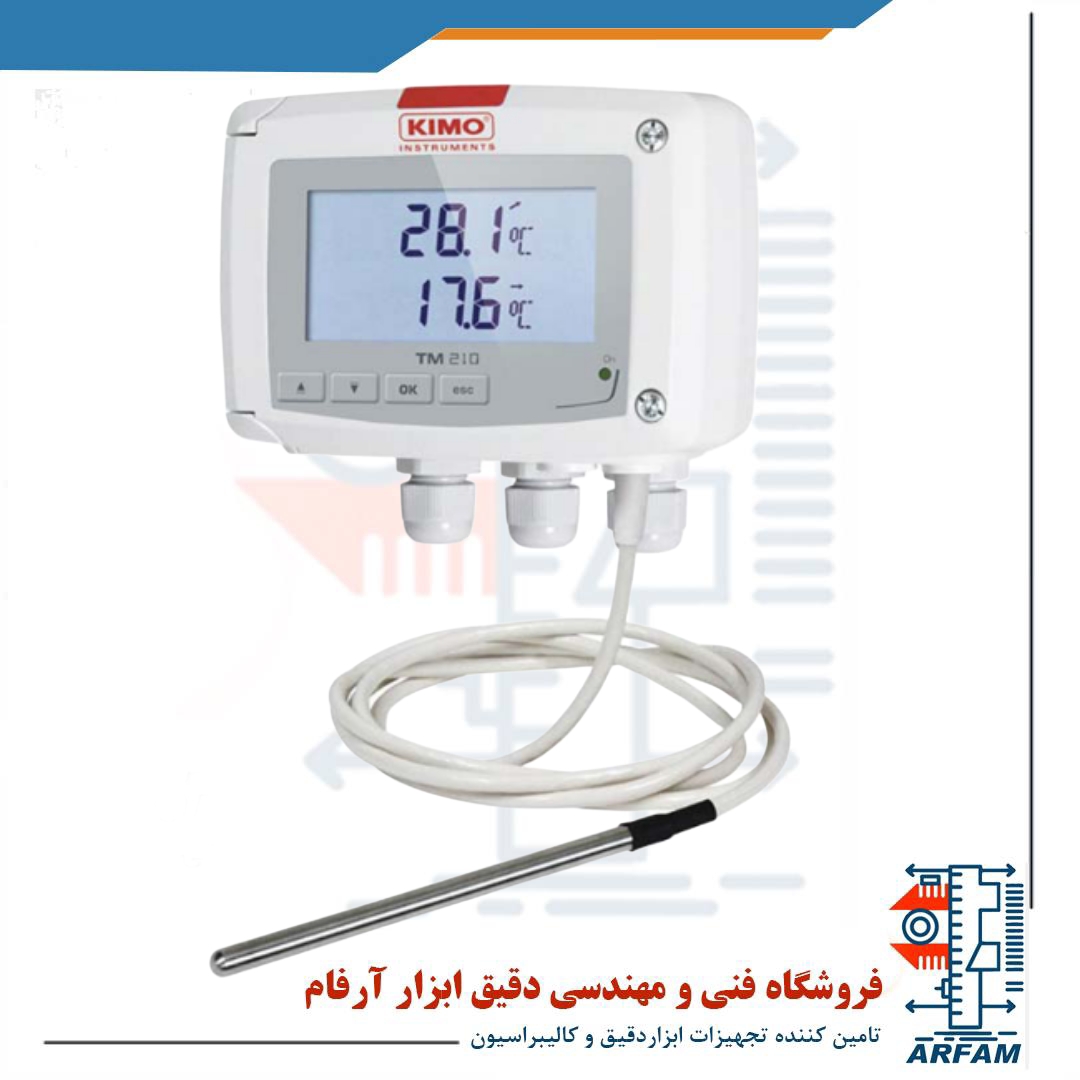

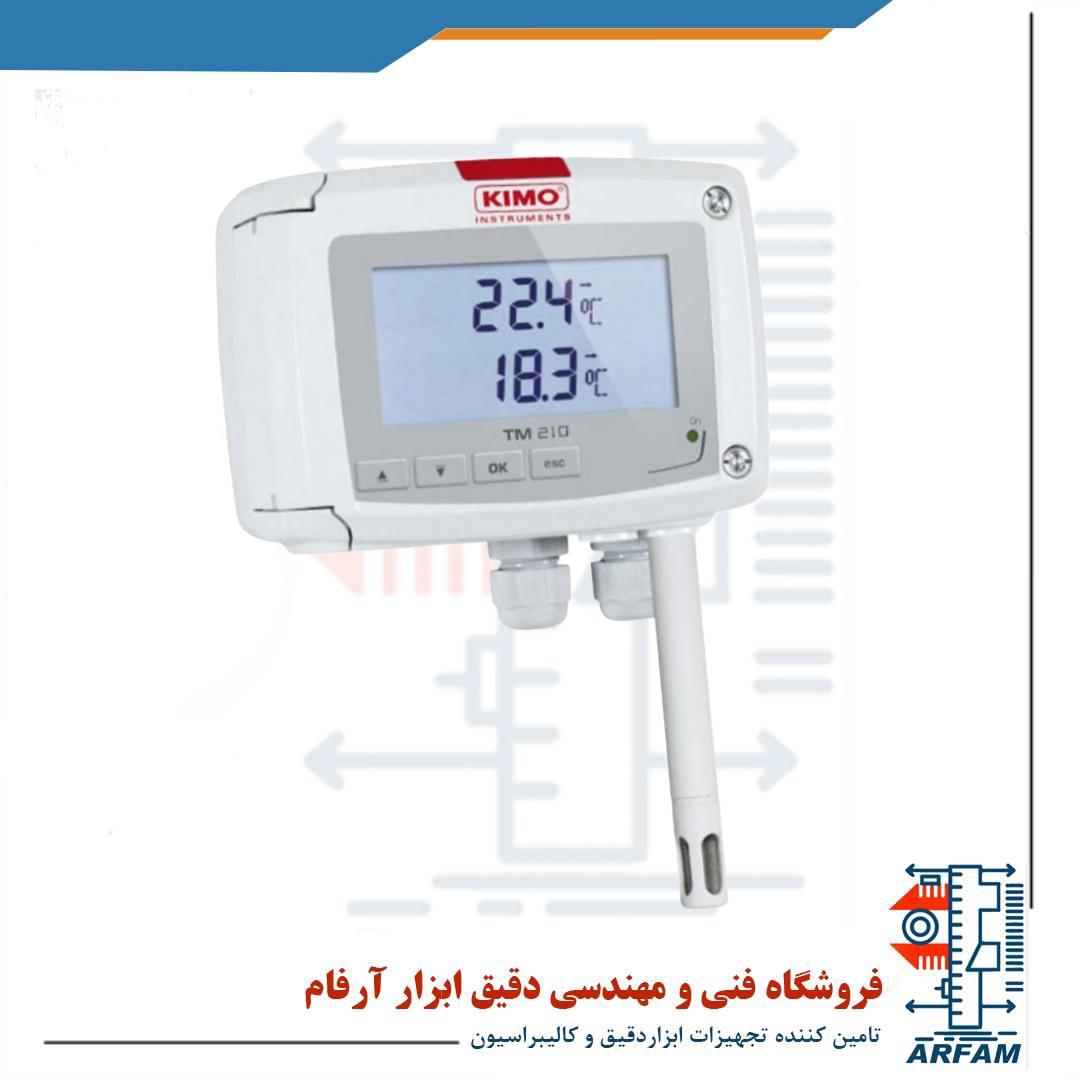

ترانسمیتر دمای کیمو KIMO TM210-R به صورت دو مدل Ambient و Remote در اختیار کاربران قرار می‌گیرد. در مدل Ambient بازه اندازه‌گیری دما از 20- تا 80 درجه سانتیگراد و در مدل Remote بازه اندازه‌گیری بین 100- تا 400 درجه سانتیگراد است. مقدار رطوبت نیز بین صفر تا RH% 100 قابل اندازه‌گیری می‌باشد. این ترانسمیتر دمای نقطه شبنم را نیز در بازه 50- تا 100 درجه سانتیگراد (°Ctd, °Ftd) و رطوبت مطلق را در بازه صفر تا g/m3 600 اندازه می‌گیرد. مقدار آنتالپی و نسبت ترکیبی نیز به ترتیب تا KJ/Kg 15000 و g/kg 9999.9 قابل اندازه‌گیری است. سنسور اندازه‌گیری دما در این ترانسمیتر از نوع Pt100 و منبع تغذیه آن به صورت ولتاژ Vac/Vdc 24 است. علاوه‌براین ترانسمیتر TM210-R دارای دو خروجی mA 4-20 یا mA 0-20 و V0-5 یا V 0-10 چهار سیم و دو رله خروجی نرمالی اوپن 5 آمپر و نرمای کلوز 3 آمپر نیز می‌باشد.

ترانسمیتر دمای کیمو KIMO TM210-R با استاندارد IP65 ابزاری ایده‌آل برای اندازه‌گیری دما˛ رطوبت و دمای نقطه شبنم است. ابعاد نمایشگر این ترانسمیتر 75*40 میلی‌متر و به صورت دو خطی و 19 رقمی ساخته شده است. ابعاد بدنه اصلی نیز 59*115*125 میلی متر و وزن آن 340 گرم و منبع تغذیه این ابزار به صورت ولتاژ Vac/Vdc 24 است. این ترانسمیتر دارای دو خروجی 0/4 تا 20 میلی آمپر و 0 تا 5/10 ولت می‌باشد. ترانسمیتر TM210-R از دو خروجی رله نرمالی اوپن 5 آمپر و نرمالی کلوز 3 آمپر نیز پشتیبانی می‌کند.







مشخصات فنی ترنسمیتر دما با خروجی جریان - ولتاژ - رله برند کیمو KIMO TM210-R :

ترانسمیتر دمای کیمو KIMO TM210-R با استفاده از سنسور Pt-100 دما را در مدل ambient از 20- تا 80 درجه سانتیگراد با دقت 0.25± r ±0.3% و در مدل remote در بازه 100- تا 400 درجه سانتیگراد اندازه می‌گیرد. دقت اندازه‌گیری در مدل remote بستگی به پروپ استفاده شده دارد˛ رزولوشن اندازه‌گیری در این دو مدل برابر با 0.1 درجه سانتیگراد می‌باشد. اندازه‌گیری دمای تر در کانال 2 و با استفاده از سنسور Pt100 از 50- تا 100 درجه سانتیگراد با رزولوشن 0.1 درجه سانتیگراد انجام می‌شود.



ترانسمیتر TM210-R رطوبت نسبی را از صفر تا RH% 100 با رزولوشن RH% 0.1 و دمای نقطه شبنم را از 50- تا 100 درجه سانتیگراد با رزولوشن 0.1 درجه سانتیگراد در واحدهای °Ctd, °Ftdاندازه می‌گیرد. مقدار رطوبت مطلق نیز از صفر تا g/m3 600 با رزولوشن g/m3 0.1 و مقدار نسبت ترکیبی از صفر تا g/kg 9999.9 با رزولوشن g/kg 0.1 قابل اندازه‌گیری است. این ابزار مقدار آنتالپی را در بازه صفر تا KJ/Kg 15000 اندازه‌‌گیری می‌گیرد. رزولوشن اندازه‌گیری در این حالت بین بازه صفر تا 9999.9 برابر با KJ/Kg 0.1 و در بازه 10000 تا 15000 برابر با KJ/Kg 1 می‌باشد.
