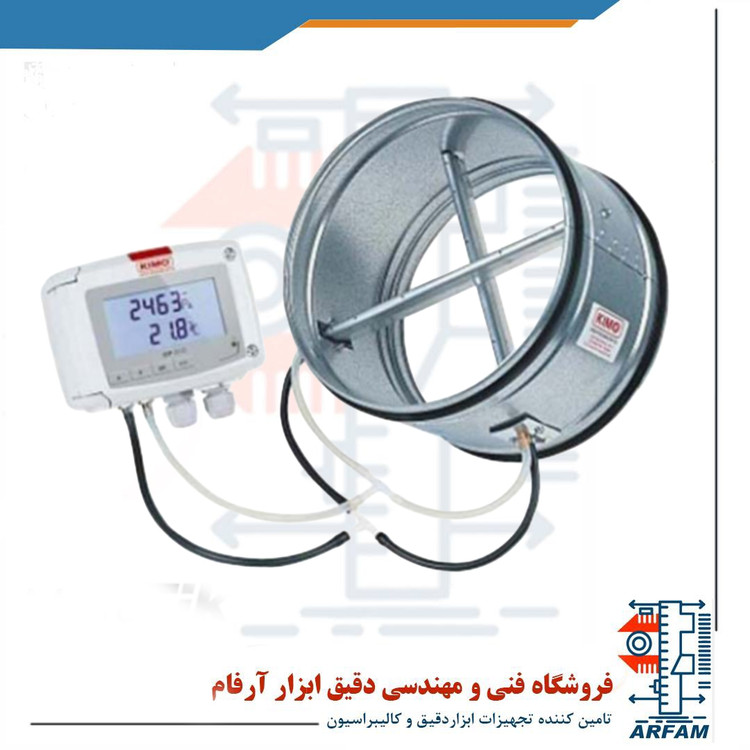

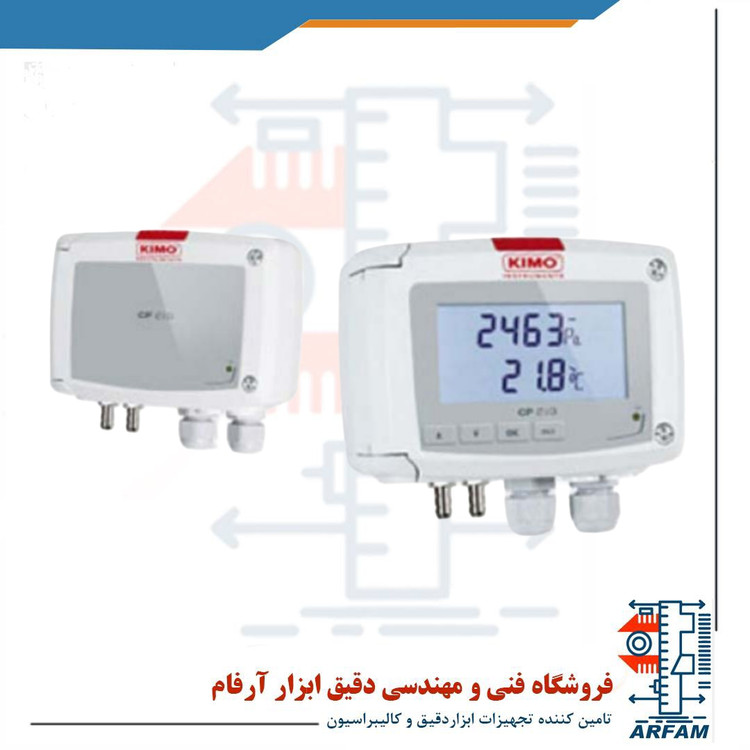

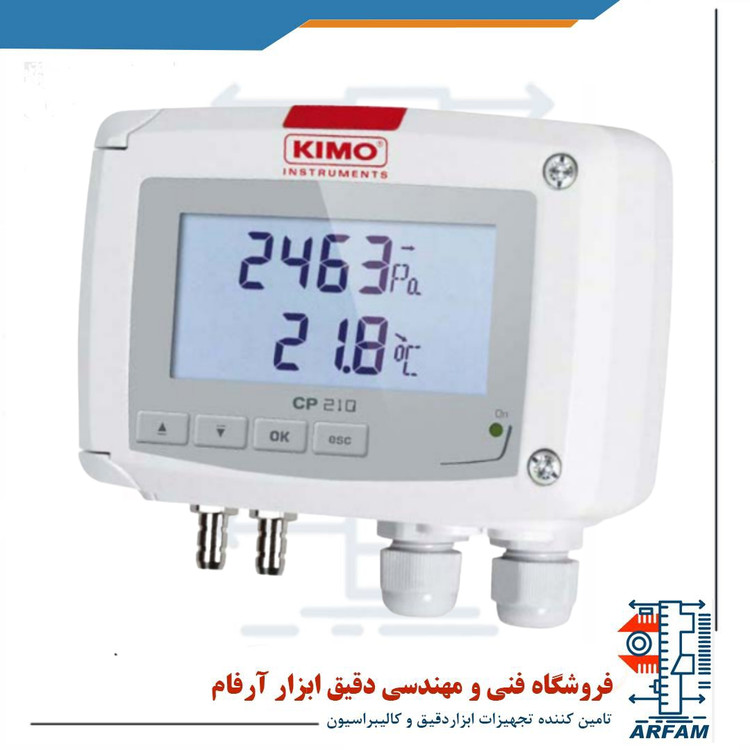

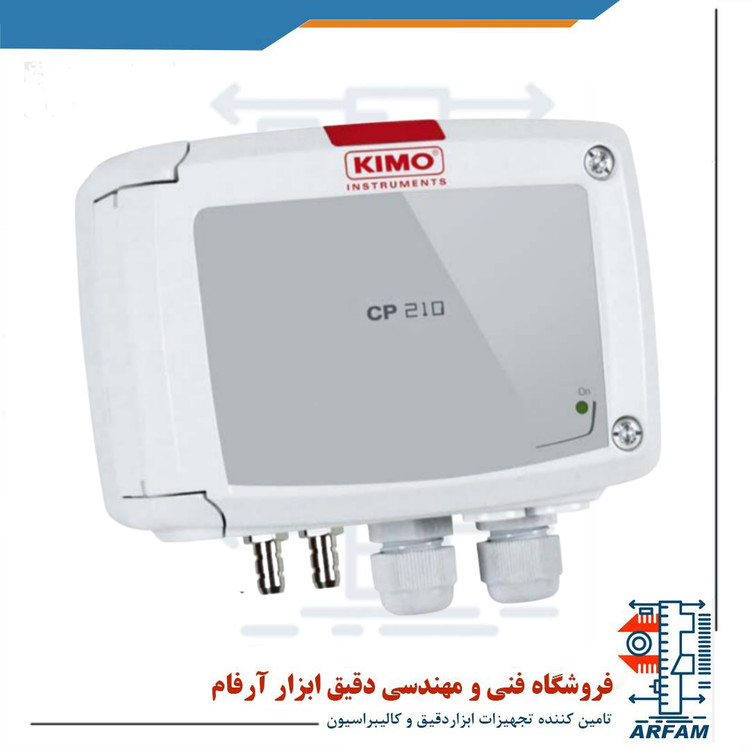

ترانسمیتر فشار تفاضلی KIMO CP 215

مشخصات کلی ترنسمیتر فشار 2000 میلی بار با خروجی 4 تا 20 کیمو KIMO CP 215 :

 transmitter KIMO CP 215

ترانسمیتر فشار تفاضلی و دما کیمو KIMO CP 210 مطابق با استاندارد CE است و قابلیت اندازه‌گیری فشار و دما را دارد. برخی از مدل‌های این ترانسمیتر مقدار جریان هوا را هم اندازه می‌گیرند. بدنه این ابزار از جنس ABS است و دارای درجه ایمنی IP65 می‌باشد. نمایشگر LCD این ابزار 19 رقمی و به صورت 2 خطی است که ابعادی برابر با 40*75 میلی‌متر دارد. ابعاد بدنه اصلی نیز 59.2*115*125 میلی‌متر و وزن آن 320 گرم است. این ترانسمیتر دارای خروجی 4 تا 20 میلی‌آمپر یا 0 تا 20 میلی‌آمپر و 0 تا 10/5 ولت است. منبع تامین ولتاژ این ترانسمیتر Vac/Vdc 24 و Vac 230 یا Vac 115 می‌باشد. این ترانسمیتر با استفاده از یک کابل USB˛ که به همراه خود ابزار در اختیار کاربر قرار می‌گیرد˛ به کامپیوتر متصل می‌شود.

مشخصات فنی ترنسمیتر فشار 2000 میلی بار با خروجی 4 تا 20 کیمو KIMO CP 215 :

ترانسمیتر فشار تفاضلی و دما کیمو KIMO CP 210 در شماره پارت‌های CP211/212/213/214/215 ساخته شده است. واحدهای اندازه‌گیری فشار در پارت‌های CP211/21/213 شامل Pa˛ mmH2O˛ mbar˛ inWG˛ mmHG˛ daPa˛ kPa و hpa است. به همین ترتیب واحدهای اندازه‌گیری فشار در پارت CP214 شامل mbar˛ mmH2O˛ inWG˛ mmHG˛ hPa˛ kpa ˛daPa و PSI و در پارت CP215 نیز شامل mbar, mmH2O, kPa, inWG, mmHG, hPa, daPa, PSI و bar می‌باشند. مدل CP211 فشار را در بازه 100± پاسکال و سرعت هوا را در بازه 3 تا 10 متر بر ثانیه اندازه می‌گیرد˛ CP212 نیز فشار را در بازه 1000± پاسکال سنجیده و بازه اندازه‌گیری سرعت از 3 متر بر ثانیه تا 30 متر بر ثانیه متغیر است.

 دقت اندازه‌ گیری فشار در هر دو این پارت‌ها Pa±2 r ±0.5% می‌باشد. در پارت CP213 نیز بازه اندازه‌گیری فشار بین 10000- تا 10000 پاسکال است و دقت اندازه‌گیری برابر با Pa±10 r ±0.5% است˛ سرعت هوای قابل اندازه‌گیری نیز بین 3 تا 100 متر بر ثانیه است. این سه مدل مذکور می‌توانند جریان هوا عبوری را از 0 تا m3/h 100000 اندازه بگیرند. در مدل CP214 فشار در بازه mbar 500- تا mbar 500 و در مدل CP215 فشار در بازه mbar 2000- تا mbar 2000 قابل اندازه‌گیری و دقت اندازه‌گیری برای این دو مدل به ترتیب برابر با mbar ±0.5 r±0.5% و mbar±2 r±0.5 است. رزولوشن اندازه‌گیری در پارت‌های CP211/212/213 معادل با Pa1˛ mmH2O 0.1˛ mbar 0.01˛ inWG 0.01˛ mmHG 0.01˛ daPa 0.1 ˛ hPa 0.01 و kpa 0.001 می‌باشد. در پارت CP214 نیز رزولوشن‌های اندازه‌گیری شامل mbar1˛ mmH2O 1˛ Kpa 0.1˛ inWG 0.1˛ mmHG 0.01˛ hPa 1˛ dPa 10 و hPa 0.01 و در پارت CP215 معادل mbar1˛ mmH2O 1˛ Kpa 0.1˛ inWG 0.1˛ mmHG 0.01˛ hPa 1˛ dPa10 ˛ hPa 0.01 و bar 0.001 می‌باشد.

ترانسمیتر فشار تفاضلی و دما کیمو KIMO CP 210 با توجه شماره پارت مربوطه فشار را از Pa 100/ 100- تا mbar 2000/ 2000- اندازه می‌گیرد. پارت‌های این ابزار شامل CP 211/ 212/ 213/ 214/ 215 می‌باشد که با توجه به هر پارت سرعت هوا را می‌توان بین بازه‌ 3 تا 10 متر بر ثانیه˛ 3 تا 30 متر بر ثانیه و 3 تا 100 متر بر ثانیه اندازه گرفت. در پارت‌های CP211˛ CP212 و CP213 نیز می‌توان جریان هوا را از 0 تا m3/h 100000 سنجید. این ابزار دارای ورودی Pt100 برای اندازه‌گیری دما نیز می‌باشد و از 100- تا 400 درجه سانتیگراد را هم اندازه می‌گیرد. خروجی این ترانسمیتر به صورت 10/5-0 ولت یا 4/0 تا 20 میلی‌آمپر می‌باشد
