قابلیت اتصال
دو اتصال mini-DIN برای پروپها و یک اتصال micro-USB برای اتصال به کامپیوتر و شارژر
استاندارد
CE و IP54

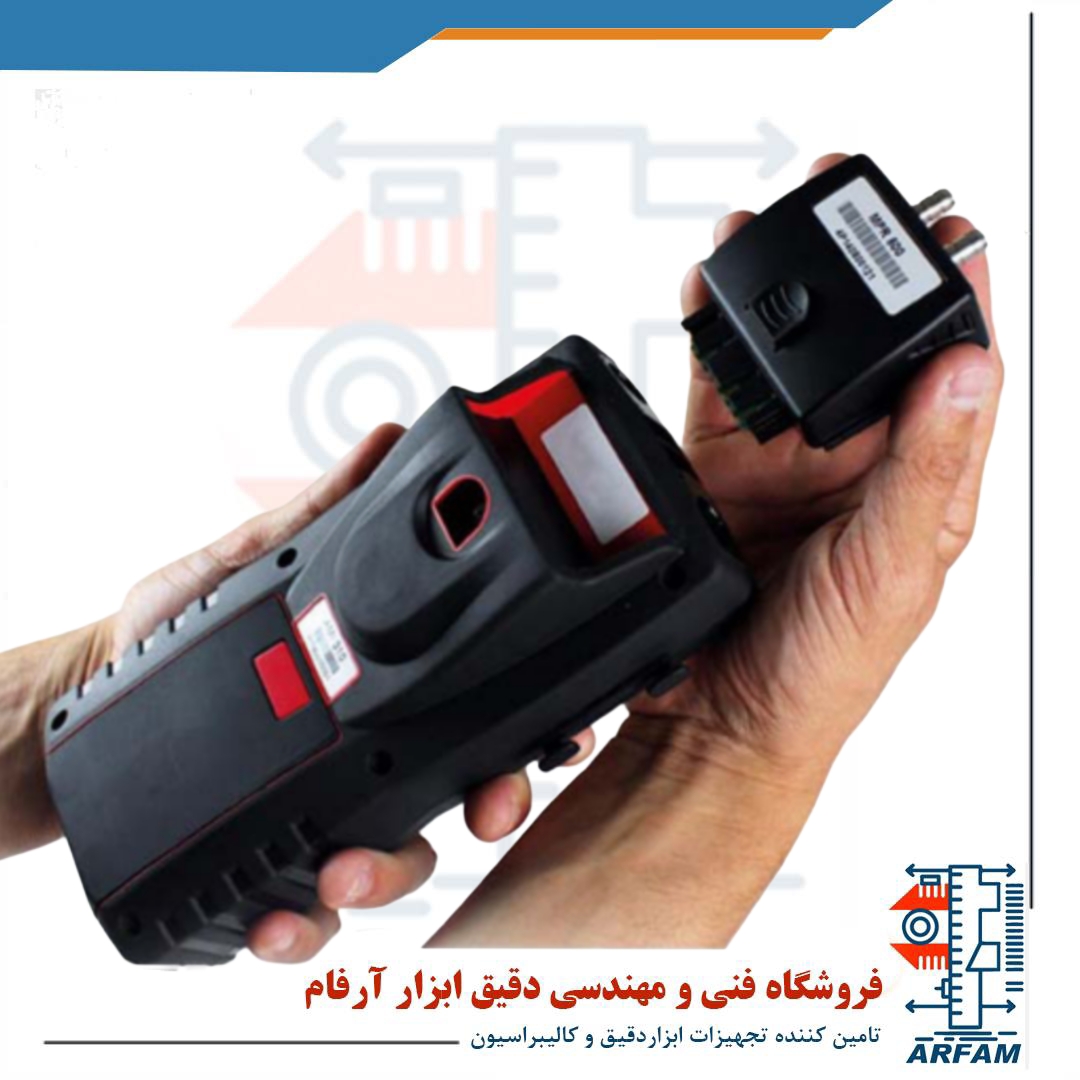

ماژولهای اندازهگیری
MPR 500˛ MPR2500˛ MPR 10000˛ MPR 500 M و MPR 2000 M
اندازهگیری فشار
500±˛ 2500±˛ 10000± پاسکال ˛ 500± و 2000 میلی بار
واحدهای اندازهگیری
pa˛ mmH2O˛ mmHG˛ inWG˛ mbar˛ hpa˛ dapa و kpa
مانومتر + آنمومتر + دماسنجKIMO MP210
Thermo Anemo Manometer KIMO MP210
سرعت هوا و جریان هوای عبوری نیز با استفاده از پروپهای پیتوت˛ Debimo blade˛ پروپ پرهایی 14 میلیمتری˛ پروپ پرهای 70 میلیمتری˛ پروپ پرهای 100 میلیمتری و پروپ هات وایر میتوان اندازه گرفت. حداکثر سرعت قابل اندازهگیری برابر با 40 متر بر ثانیه و حداکثر جریان عبوری اندازهگیری شده برابر با m3/h 999 99 است. واحدهای اندازهگیری سرعت را میتوان بین m/s˛ fpm˛ km/h و mph و واحدهای اندازهگیری جریان هوا را میتوان بین m3/h˛ cfm˛ l/s˛ m3/s تغییر داد. این ابزار بسته به مدل انتخاب شده دارای قابلیت auto zero خودکار و اندازهگیری متوسط خودکار است و از نرم افزار اتصال به کامپیوتر و کابل mini-DIN هم پشتیبانی میکند و دارای پرینتر مادون قرمز نیز میباشد.
مشخصات کلی مانومتر + آنمومتر + دماسنج پیشرفته برند کیمو مدل KIMO MP210 :

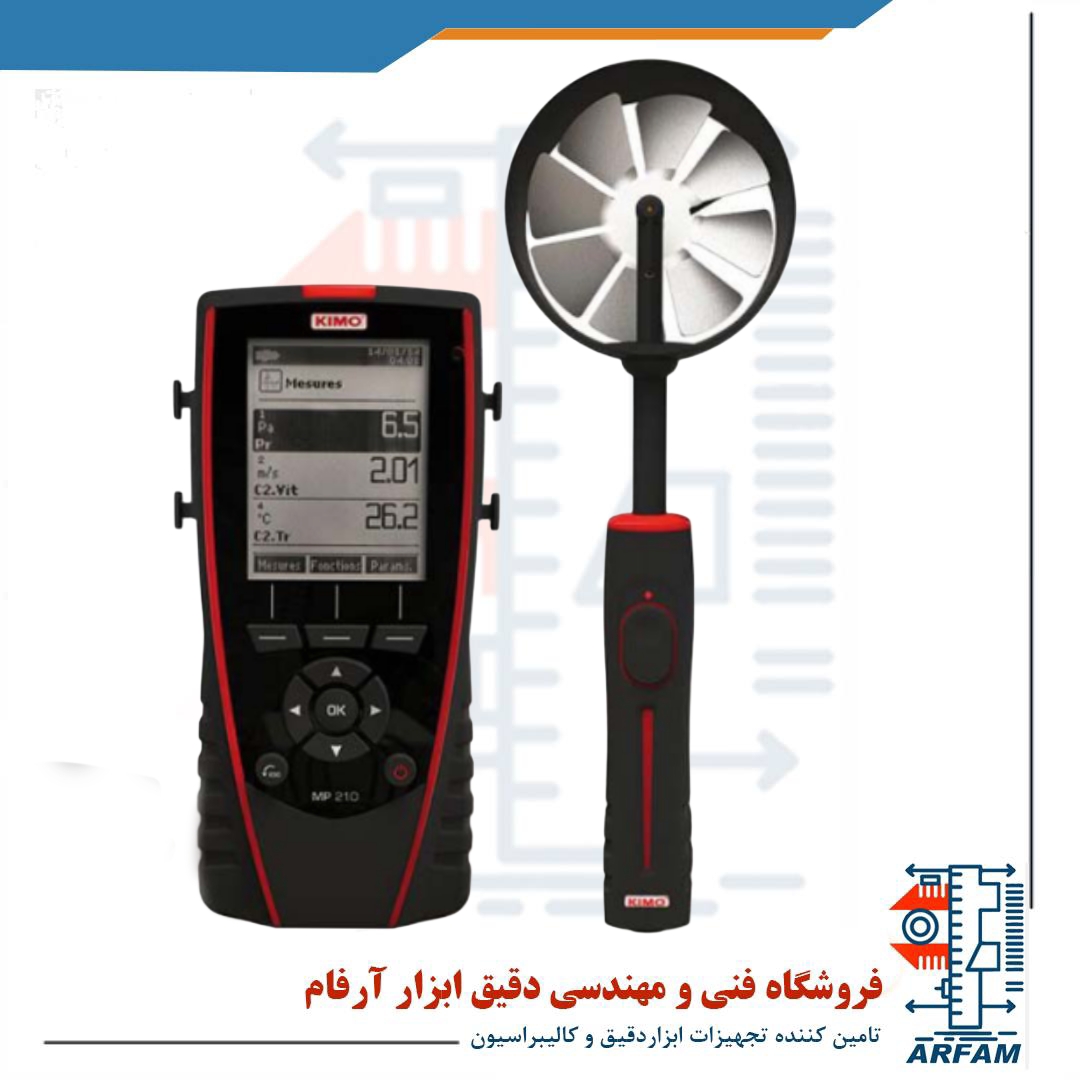

مانومتر˛ فلومتر و ترمومتر کیمو KIMO MP 210 مطابق با استاندارد CE و IP54 ساخته شده است و دارای دو اتصال mini-DIN برای پروپها و یک اتصال micro-USB برای اتصال به کامپیوتر و شارژر است. در ضمن این ابزار دارای سیستم SMART-2014 است که باعث میشود پروپهای بیسیم و با سیم را به سرعت شناسایی کند. این ابزار دارای یک صفحه نمایش بزرگ است که قابلیت نمایش 6 پارامتر مختلف را دارد و 3 پارامتر مختلف را به طور همزمان نمایش میدهد. اندازه نمایشگر 76*58 میلی متر و 160*120 پیکسل میباشد.
کیبورد MP 210 به صورت الاستومتر با 4 کلید هدایت و 3 کلید عملکردی ساخته شده است. ولتاژ آن نیز از یک باتری قابل شارژ لیتیومی تامین میشود که درصورت استفاده از ماژولهای فشار تا 59 ساعت میتواند کار کند. علاوهبراین تا 1000 دیتاست که شامل 20000 نقطه است را میتوان در حافظه این ابزار ذخیره کرده و به کامپیوتر انتقال داده و از طریق نرم افزار مربوطه مقادیر به دست آمده را مورد تحلیل و بررسی بیشتر قرار داد. زمان خاموشی خودکار بین 15 تا 120 دقیقه قابل تنظیم است و میتوان آن را غیرفعال نیز کرد. ابعاد این ابزار برابر با 63*104*204 میلیمتر و وزن آن 485 گرم میباشد.
مشخصات فنی مانومتر + آنمومتر + دماسنج پیشرفته برند کیمو مدل KIMO MP210 :
مانومتر˛ فلومتر و ترمومتر کیمو KIMO MP 210 یک ابزار با چندین عملکرد متفاوت شامل اندازهگیری دما˛ جریان هوا˛ سرعت هوا و فشار است. این ابزار فشار را در ماژولها مختلف در بازههای متفاوتی اندازه میگیرد. ماژول MRP 500 فشار را از صفر تا 500± پاسکال اندازه میگیرد. دقت اندازهگیری در بازه 100± پاسکال برابر با pa ±0.5 r ±0.2% و خارج از این بازه برابر با pa ±1.5 r ±0.2% میباشد. رزولوشن اندازهگیری نیز در بازه 100± پاسکال برابر با 0.1 و خارج از این بازه برابر با 1 پاسکال است.
در ماژول MRP 2500 نیز فشار از صفر تا 2500± پاسکال با دقت pa ±2 r ±0.2% قابل اندازهگیری است. رزولوشن اندازهگیری در بازه 100± پاسکال برابر با 0.1 و خارج از این بازه برابر با 1 پاسکال است. ماژول MRP 10000 نیز فشار را در بازه صفر تا 10000 پاسکال با دقت pa ±10 r ±0.2% و رزولوشن 1 پاسکال اندازه میگیرد. در ماژول MRP 500 M بازه اندازهگیری فشار بین صفر تا 500± میلی بار با دقت mbar ±0.5 r ±0.2% و رزولوشن 0.1 میلی بار قابل اندازهگیری است. در نهایت ماژول MRP 2000 M فشار را در بازه صفر تا 2000± میلی بار با رزولوشن 1 میلی بار و دقت mbar ±0.5 r ±0.2% اندازه میگیرد. با توجه به ماژول انتخاب شده واحدهای اندازهگیری بین pa˛ mmH2O˛ mmHG˛ inWG˛ mbar˛ hpa˛ dapa و kpa قابل تغییر است.
ابزار KIMO MP 120 دما را با استفاده از ترموکوپل K و N در بازه 200- تا 1300 درجه سانتیگراد˛ ترموکوپل J در بازه 100- تا 750 درجه سانتیگراد˛ ترموکوپل T در بازه 200- تا 400 درجه سانتیگراد و ترموکوپل S از صفر تا 1760 درجه سانتیگراد با رزولوشن 0.1 درجه سانتیگراد اندازه میگیرد. دقت اندازهگیری در ترموکوپل نوع K˛ J و T بین بازه 200- تا 0 درجه سانتیگراد برابر با %0.3 ± 0.4± سانتیگراد و از صفر تا 1300 درجه سانتیگراد برابر با 0.4± درجه سانتیگراد و در ترموکوپل S برابر با 0.6± درجه سانتیگراد میباشد.
سرعت هوا در پروپ پیتوت در بازه 3 تا 5 متربرثانیه و 5.1 تا 85 متربرثانیه با دقت 0.3± متربرثانیه و m/s ±0.2 r ±0.5% اندازهگیری میشود. پروپ Debimo blade نیز سرعت را در بازه 3 تا 20 متربرثانیه و 21 تا 40 متربرثانیه اندازه میگیرد و دقت به ترتیب برابر با 0.3± متربرثانیه و m/s ±0.2 r ±0.5% است. پروپ پرهای با قطر 14 میلیمتر سرعت را در بازه صفر تا 25 متربرثانیه اندازه میگیرد. دقت اندازهگیری در بازه 0.8 تا 3 متربرثانیه برابر با m/s ±0.1 r ±3% و در بازه 3.1 تا 25 متربرثانیه برابر با m/s ±0.3 r ±1% میباشد. پروپ پرهای 70 میلیمتری نیز سرعت را از 5- تا 35 متربرثانیه اندازه میگیرد. دقت اندازهگیری در بازه 0.4 تا 3 متربرثانیه برابر با m/s ±0.1 r ±3% و در بازه 3.1 تا 35 متربرثانیه برابر با m/s ±0.3 r ±1% میباشد.
رزولوشن اندازهگیری سرعت در پروپهای اشاره شده برابر با 0.1 متربرثانیه است. پروپ پرهای 100 میلیمتری نیز سرعت را در بازه 5- تا 35 متربرثانیه اندازه میگیرد و دقت اندازهگیری از 0.3 تا 3 متربرثانیه برابر با m/s ±0.1 r ±3% و در بازه 3.1 تا 35 متربرثانیه برابر با m/s ±0.3 r ±1% است. رزولوشن اندازهگیری نیز برابر با 0.01 متربرثانیه است. پروپ هات وایر نیز سرعت را در بازه 0.15 تا 1 متربرثانیه با دقت m/s ±0.03 r ±2% و رزولوشن 0.01 متربرثانیه˛ در بازه 0.15 تا 3 متربرثانیه با دقت با m/s ±0.03 r ±3% و رزولوشن 0.01 متربرثانیه و در بازه 3.1 تا 30 متربرثانیه با دقت m/s ±0.1 r ±3% و رزولوشن 0.1 متربرثانیه اندازه میگیرد.
چهار پروپ 14˛ 70 و 100 میلی متری و هات وایر دما را هم در بازه 20- تا 80 اندازه میگیرند. دقت اندازهگیری دما در پروپ هات وایر m/s ±0.25 r ±0.3% و در بقیه پروپها برابر با m/s ±0.3 r ±0.4% میباشد و رزولوشن برابر با 0.1 درجه سانتیگراد است. جریان هوای عبوری در تمام پروپ در بازه صفر تاm3/h 999 99 با دقت 0.3± r ±0.4% و رزولوشن m3/h 1 قابل اندازهگیری است. واحدهای اندازهگیری سرعت هوا شامل m/s˛ fpm˛ km/h و mph و جریان هوا شامل m3/h˛ cfm˛ l/s˛ m3/s است.
