کوره کالیبراسیون آمیتک مدل Ametek JOFRA MTC-650A - دست دوم

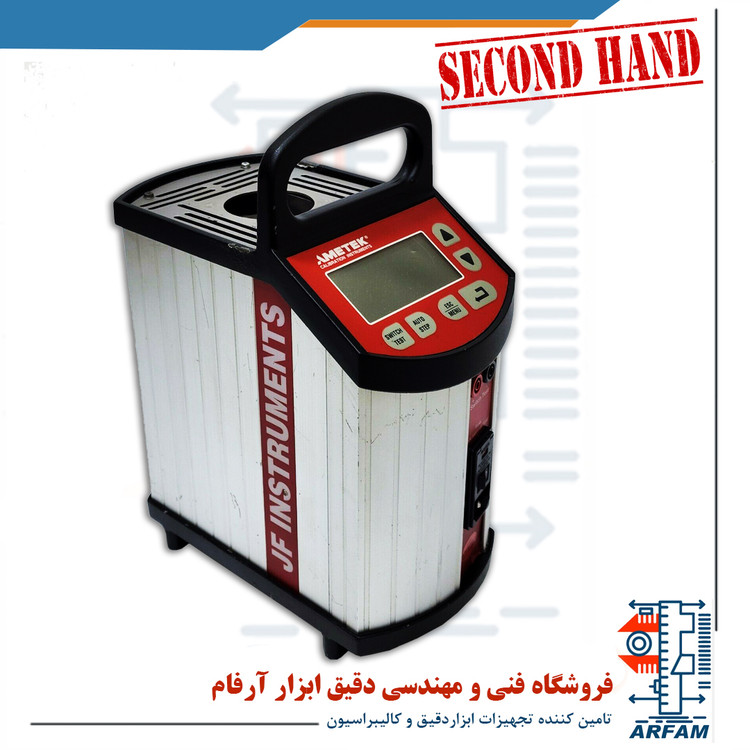

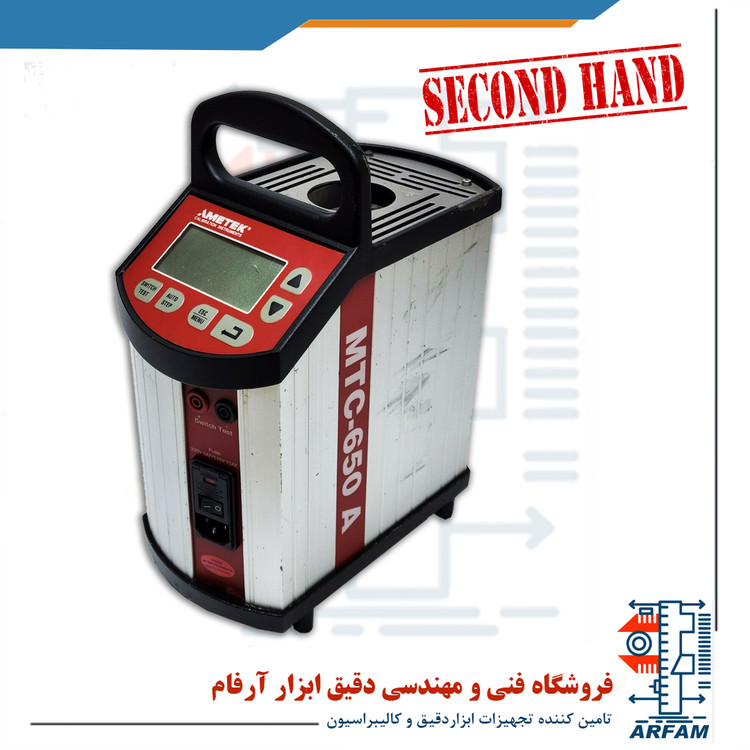

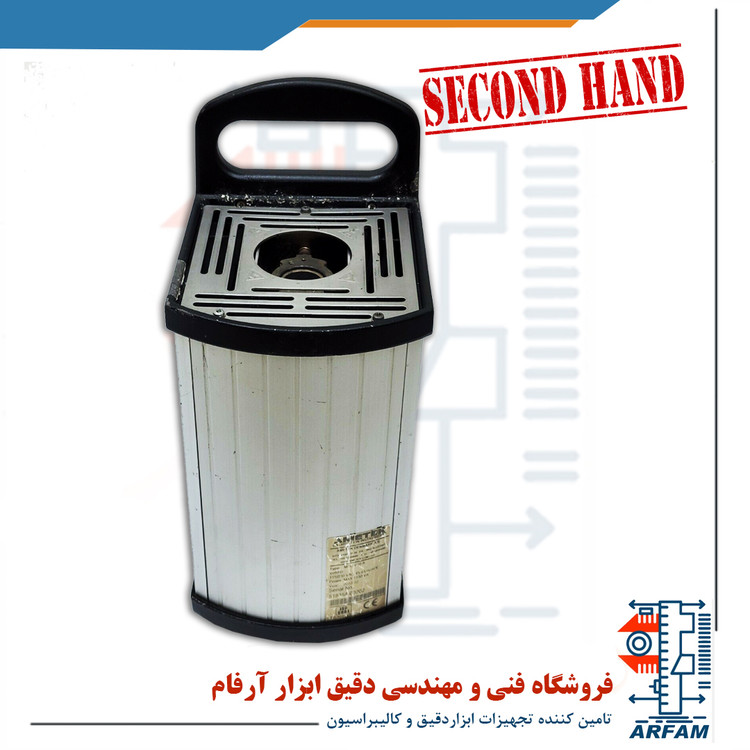

کوره کالیبراسیون آمیتک مدل MTC-650A

Ametek JOFRA MTC-650A Dry Block Calibrator - used

سری MTC کالیبراتورهای قابل حمل دما از JF INSTRUMENTS حفظ خوانش صحیح را برای همه دستگاه های نظارت بر دما بسیار آسان می کند. طراحی بلوک خشک از هیچ مایع داغ خطرناکی استفاده نمی کند، محدوده دمایی بیشتری دارد و نسبت به حمام مایع سنتی بسیار سریعتر گرم و سرد می شود. کالیبراتورهای بلوک خشک MTC برای کالیبراسیون دمای واقعی بسیار آسان تر در میدان طراحی شده اند که منجر به نتایج قابل اعتماد می شود. عملکرد ساده و عملکردهای خودکار برای سهولت استفاده با دقت انتخاب شده اند. این منجر به یک کالیبراتور دما سریع، ساده و کارآمد بدون افت کیفیت شده است. تنها در 4 دقیقه به 320 درجه سانتیگراد (608 درجه فارنهایت) برسید.

     سری MTC دارای یک صفحه نمایش بزرگ با نور پس زمینه است که اطلاعات مفید زیادی را به طور همزمان نشان می دهد: مقدار تنظیم شده و دمای واقعی، وضعیت ورودی تست سوئیچ حرارتی، زمان شمارش معکوس قبل از پایدار شدن دما و یک بررسی بزرگ. زمانی که پایدار است علامت بزنید برای صرفه جویی در زمان از تست سوئیچ خودکار استفاده کنید. سری MTC دمای باز و بسته شدن روی یک ترموسوئیچ را پیدا می کند و باند مرده را محاسبه می کند. سری MTC همچنین دارای عملکرد مرحله خودکار است. با استفاده از این عملکرد، می‌توانید در اتاق کنترل بمانید و خوانش دما را کنترل کنید، در حالی که کالیبراتور به طور خودکار تعدادی از دماهای از پیش برنامه‌ریزی‌شده در کنار سنسور را طی می‌کند.

Mains specifications
Voltage MTC-140/320/650 A.115V(90-127) / 230V(180-254)
Frequency, non US deliveries................50 Hz ±5, 60 Hz ±5
Frequency, US deliveries........................................60 Hz ±5
Power consumption (max.) MTC-140 A.....................150 VA
Power consumption (max.) MTC-320 A / 650 A...... 1150 VA
Temperature range
MTC-140 A
Maximum........................................................140°C / 284°F
Minimum @ ambient temp. 0°C /32°F...........-30°C / -22°F
Minimum @ ambient temp. 23°C / 73°F............. -17°C / -1°F
Minimum @ ambient temp. 40°C / 104°F........... -2°C / 28°F
MTC-320 A................................... 33 to 320°C / 91 to 608°F
MTC-650 A..................................33 to 650°C / 91 to 1202°F
Resolution (user-selectable)
Selectable .............................................................................
1° or 0.1°C/°F
Stability
MTC-140 A ..............................................±0.05°C / ±0.09°F
MTC-320 A / 650 A.....................................±0.1°C / ±0.18°F
Measured after the stability indicator has been on for 10 minutes.
Measuring time is 30 minutes.
Time to stability (approximate)
MTC-140 A.................................................................. 5 min.
MTC-320 A / 650 A..................................................... 8 min.
Accuracy
MTC-140 A.................................................... ±0.4°C /±0.7°F
MTC-320 A...................................................±0.5°C / ±0.9°F
MTC-650 A................................................... ±0.9°C / ±1.6°F
Specification when using the internal reference. (Load 4 mm OD
reference probe in the center of the insert).
Immersion depth
MTC-140 A (insulation included).................. 115 mm / 4.5 in
MTC-320 A / 650A....................................... 110 mm / 4.3 in
Heating time
MTC-140 A -17 to 23°C / 1 to 73°F................3 minutes
MTC-140 A 23 to 140°C / 73 to 284°F......... 15 minutes
MTC-320 A 33 to 320°C / 91 to 608°F...........4 minutes
MTC-650 A 33 to 650°C / 91 to 1202°F....... 10 minutes
Cooling time
MTC-140 A 100 to 0°C / 212 to 32°F........... 10 minutes
MTC-140 A 0 to -15°C / 32 to 5°F................ 13 minutes
MTC-140 A 140 to 100°C / 284 to 212°F........2 minutes
MTC-320 A 320 to 100°C / 608 to 212°F..... 16 minutes
MTC-650 A 650 to 100°C / 1202 to 212°F...28 minutes
Switch input (dry contact)
Test voltage ..............................................Maximum 5 VDC
Test current ..............................................Maximum 2.5 mA

KEY FEATURES

Automatic switch test
Finds switching temp. ......................Open, close, hysteresis
Slope rate, programable ..............................0.1 to 9.9 °C/°F
Auto stepping
Programmable..................................................Up to 9 steps
Dwell time on each step................................ Programmable
Enhanced stability
Unstable mains protection............................... MVI Circuitry
Stability indication.......................................... Yes, in display
Multi-information display
Stability indicator......................................... Bold checkmark
Countdown timer before stable..............................4 minutes
Temperature........................SET and READ simultaneously
Alphanumeric messages................................................. Yes
Calibration status icons................................................... Yes
Training mode (heating/cooling block disabled)
Simulation of all functions............................................... Yes
Simulating heating and cooling...... Approx. 100° per minute
Service facilities
Adjustment of the unit from the keypad.......................... Yes
Self explanatory guide in display.................................... Yes
Other information: Displays serial number, software revision
level, and last calibration date
Setup facilities
Stability criteria............Extra time before ’’stable indication’’
............................................................................... is shown
Display resolution............................................ 0.1° or 1°C/°F
Temperature units................................................. °C and °F
Slope rate.................................................. 0.1 to 9.9°/minute
Maximum temperature......................Any value within range
Type approval certifcate
All JF Instruments calibrators are type approved by Det
Norske Veritas. Find the certificate at our web-page www.
jofra.com
DNV Marine Approval, Certificate no.:.....................A-10549

PHYSICAL SPECIFICATIONS

Instrument dimensions
L x W x H:...............241 x 139 x 325 mm / 9.5 x 5.5 x 12.8 in
Instrument weight
MTC-140 A.....................................................6.5 kg / 14.3 lb
MTC-320 A........................................................... 5 kg / 11 lb
MTC-650 A..................................................... 6.4 kg / 14.1 lb
Insert dimensions
MTC-140 A
Diameter x length............... 19 mm x 100 mm / 0.75 x 3.9 in
MTC-320 A, MTC-650 A
Diameter x length..................... 26 mm x 120 mm / 1 x 4.7 in
Weight of non-drilled insert (approximate)
MTC-140 A.........................................................2.6 oz / 75 g
MTC-320 A.......................................................5.8 oz / 170 g
MTC-650 A..................................................... 17.8 oz / 510 g
Use of other inserts may reduce performance of the
calibrator. To get the best results out of the calibrator,
the insert dimensions, tolerance and material is critical.
We highly advise using JOFRA inserts, as they guarantee
trouble free operation.
Shipping (with std. accessories + carrying case)
Weight: MTC-140 A...................................... 12.5 kg / 27.6 lb
Weight: MTC-320 A............................................ 11 kg / 24 lb
Weight: MTC-650 A...........................................12 kg / 27 lb
Size: L x W x H...... 507 x 232 x 415 mm /19.9 x 9.1 x 16.3 in
Shipping (with std. accessories but no carrying case)
Weight: MTC-140 A............................................10 kg / 22 lb
Weight: MTC-320 A........................................... 8 kg / 17.5 lb
Weight: MTC-650 A..........................................9.5 kg / 21 lb
Size: L x W x H.....465 x 255 x 470 mm / 16.4 x 9.8 x 14.6 in
Shipping (carrying case only)
Weight: ............................................................ 5.0 kg / 11 lb
Size: L x W x H..... 507 x 232 x 415 mm / 19.9 x 9.1 x 16.3 in
Miscellaneous
Serial data interface ............................. RS232 (9-pin Male)
Operating temperature......................0 to 40°C / 32 to 104°F
Storage temperature.......................-20 to 50oC / -4 to 122oF
Humidity............................................................0 to 90% RH
Protection class ............................................................ IP-10
CE Conformity..........EN61326 : 1997/A1:1998 / corr. (2000)
...................................................EN61010-1 : 1993/A2:1995
