برند : KIMO
دستهبندی : انواع مانومتر

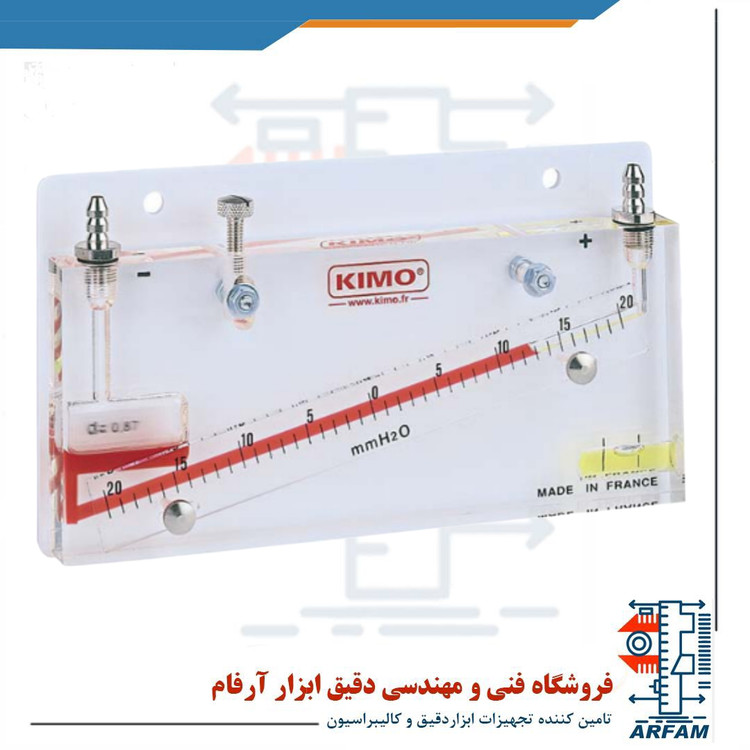

مانومتر ستون مایع KIMO VH50
Inclined Liquid Column Manometer KIMO VH50
برچسبها:
واحد اندازهگیری : mmH2O و Pascal
جنس بدنه : آلتوگلاس شفاف با ضخامت 15 میلی متری
مایع اندازهگیری : AWS 10
مشخصات کلی مانومتر ستون مایع V شکل 0 تا 500 پاسکال کیمو مدل KIMO VH50 :
Inclined Liquid Column Manometer KIMO VH50
مانومتر مورب مایع کیمو KIMO VH 50 تغییرات کم فشار˛ یا فشار تفاضلی را در گاز و هوا اندازه میگیرد. از این مانومتر برای بررسی گرفتگی فیلترها در صنعت تهویه و حذف گرد و غبار استفاده میشود. بدنه این ابزار از آلتوگلاس ضخیم 15 میلیمتری شفاف ساخته شده است و مایع استفاده شده در آن از نوع AWS 10 میباشد. این ابزار را برای راحتی کار میتوان به دیوار نیز متصل کرد. ابعاد این مانومتر 25*101*182 میلی متر و وزن آن 380 گرم میباشد.
مشخصات فنی مانومتر ستون مایع V شکل 0 تا 500 پاسکال کیمو مدل KIMO VH50 :
مانومتر مورب کیمو KIMO VH 50 فشار تفاضلی را در بازه mmH2O 0-50 اندازه میگیرد. بازه اندازهگیری در ستون اول بین mmH2O 0-16 و در ستون دوم بین mmH2O 19-50 قرار دارد. حساسیت مقیاس در ستون اول 7 میلیمتر و در ستون دوم 3.5 میلی متر است. رزولوشن اندازهگیری نیز برابر با mmH2O 1 میباشد. در واحد پاسکال نیز فشار کل قابل اندازهگیری بین صفر تا Pa 500 است. بازه اندازهگیری در ستون اول بین pa 0-160 و در ستون دوم بین pa 190-500 قرار دارد. حساسیت در ستون اول برابر با 7 میلی متر و در ستون دوم برابر با 3.5 میلیمتر است. رزولوشن اندازهگیری نیز برابر با pa 10 است. ماکزیمم فشار استاتیک در این مانومتر bar 1 است و تنظیم صفر آن با حرکت دادن شناور آلتوگلاس انجام میشود.
مانومتر مورب مایع کیمو KIMO VH 50 یک مانومتر V شکل است که فشار را در دو رنج متفاوت اندازه میگیرد. در این ابزار اندازهگیری فشار در واحد mmH2O و Pascal انجام میشود. در واحد mmH2O بازه کلی اندازهگیری فشار از صفر تا mmH2O 50 میباشد. در این واحد اندازهگیری بازه اندازهگیری فشار در ستون اول بین صفر تا mmH2O 15 و در ستون دوم بین mmH2O 19 تا mmH2O 50 قرار دارد. فشار کل اندازهگیری شده در واحد Pascal نیز بین صفر تا pa 500 است. در این واحد اندازهگیری˛ فشار در ستون اول در بازه صفر تا pa 160 و در ستون دوم بین pa 190 تا pa 500 سنجیده میشود. ماکزیمم فشار استاتیک در این مانومتر برابر با bar 1 است. بدنه این ابزار نیز از جنس آلتوگلاس شفاف با ضخامت 15 میلی متری ساخته شده است و برای تراز کردن آن روی سطوح افقی دارای یک قسمت ترازبندی جوهری میباشد. تنظیمات صفر از طریق حرکت دادن شناور انجام میشود.
