فرکانس
1000 هرتز
رنج دقت سنجش جریان نشتی
100%
حداکثر جریان مجاز
در رنج 10 میلی آمپر تا 10 آمپر برابر با 20 Arms cont و در رنج 200 آمپر برابر با 200 Arms cont
لوازم جانبی
یک عدد کیف قابل حمل مدل 9399، یک عدد بند دستی، باتری و یک عدد دفترچه راهنما

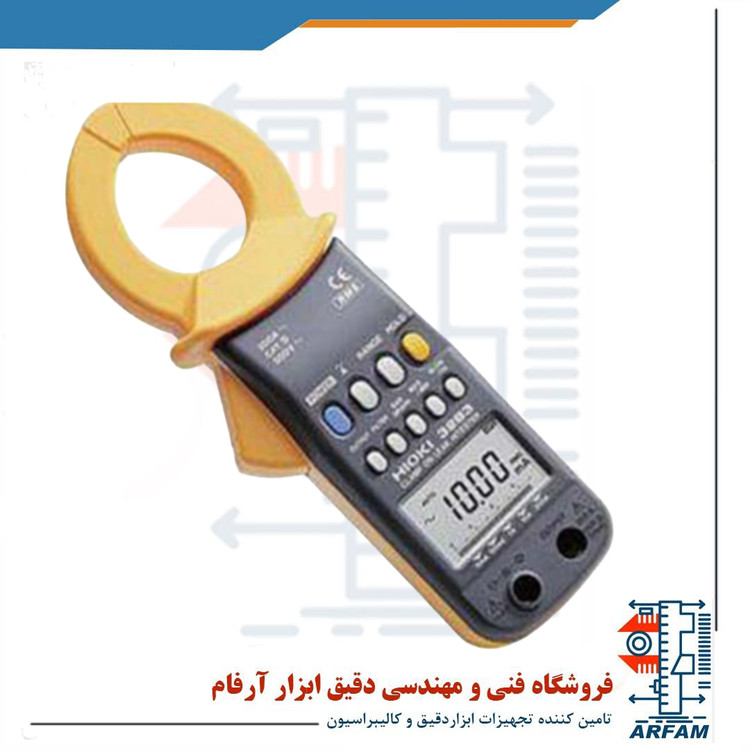

مشخصات کلی میلی امپرمتر با رزولوشن 10 میکرو آمپر هیوکی مدل HIOKI 3283 :
Clamp On Leak HiTester HIOKI 3283
دستگاه های تستر نشتی هایوکی مدل 3283 علاوه بر کاربردهای دیگر کاربرد ایده آلی در سنجش های میدانی دارد. قطر قابل اندازه گیری کنداکتور برابر با 40 میلی متر است. حداکثر ولتاژ قابل استفاده مدار برابر با 300 Vrms (کنداکتور عایق) است. استاندارد امنیت دستگاه شامل EN61010-1 و EN61010-2 و همچنین EN60529 IP40 بعلاوه EMC: EN61326-1 می باشد. این دستگاه نیروی خود را از آدابتور AC مدل 9445 یا یک عدد باتری منگنز مدل 6F22 تامین می کند که این باتری ها در صورت استفاده مداوم می توانند دستگاه را حداکثر تا 50 ساعت روشن نگه دارند. ابعاد این وسیله برابر با 62mm×225mm×39mm و وزن آن هم 400 گرم است. این محصول دارای یک سال گارانتی و ده سال خدمات پس از فروش است.
مشخصات فنی میلی امپرمتر با رزولوشن 10 میکرو آمپر هیوکی مدل HIOKI 3283 :
دستگاه های تستر نشتی هایوکی مدل 3283 دارای پهنای باند وسیعی و بین 5 هرتز تا 15 کیلوهرتز می باشد. این دستگاه دقت بالای +-1% را دارد و همچنین میزان شفافیت این دستگاه بسیار دقیق بوده و برابر با 10μA می باشد. کارکرد آنالیزی این دستگاه در زمینه فیلتر کردن نمایانگر اجزای جریان نشتی فرکانس AC است. این محصول دارای سیگنال خروجی بصورت دو نوع ثبتی و موجی شکل می باشد که قابل انتخاب است.
این محصول توانایی فراهم کردن سیگنال REC (سیگنال ثبت، 1 V DC/f.s.) یا سیگنال MON (سیگنال موجی شکل، 1 V AC/f.s.) را دارد. جریان AC این دستگاه 5 رنج دارد که بین 10 میلی آمپر تا 200 آمپر می باشد. دقت دامنه جریان AC بین رنج های 10 میلی آمپر تا 10 آمپر برابر با +-1.0%rdg.+-5dgt (45 تا 66 هرتز) و +-2.0%rdg.+-5dgt (40 تا 45 هرتز، 66 هرتز تا 2 کیلوهرتز) بوده و در رنج 200 آمپر برابر با+-1.5%rdg.+-5dgt (45 تا 66 هرتز) و همچنین +-2.0%rdg.+-5dgt (40 تا 45 هرتز، 66 تا 2 کیلوهرتز) می باشد.
نکته قابل توجه در رابطه با حداکثر جریان مجاز است که در رنج 10 میلی آمپر تا 10 آمپر برابر با 20 Arms cont و در رنج 200 آمپر برابر با 200 Arms cont می باشد. رنج دقت سنجش جریان نشتی بین 10% تا 100% است (5% تا 100% در رنج 200 آمپر) که دقت برای حالت غیر فعال فیلتر تعبیه شده است. فرکانس این دستگاه دارای 2 رنج 100 هرتز و 1000 هرتز بوده که میزان دقت در رنج 100 هرتز برابر با +-0.3%rdg.+-1dgt و در رنج 1000Hz برابر با +-1.0%rdg.+-1dgt می باشد.
رنج دقت در رابطه با فرکانس هم بین 30 تا 99.9 هرتز و 95 تا 1000 هرتز می باشد. میزان بروز رسانی صفحه نمایش دستگاه در حالت سریع برابر با 4 مرتبه در ثانیه، در حالت نرمال 2 مرتبه در ثانیه، در حالت کند 1 مرتبه در 3 ثانیه و در حالت نمایش نمودار میله ای برابر با 4 مرتبه در ثانیه است.فیلتر در زمان روشن بودن مقداری برابر با 180Hz+-30Hz(-3dB) دارد. خروجی اکسترنال (تنها در کارکرد A) شامل REC (سیگنال ثبت، 1VDC.f.s.+-3%rdg.+-10mV) ثابت زمان مدار 200 میلی ثانیه یا کم تر/ MON (سیگنال موجی شکل، IVAC/f.s.+- 3%rdg.+-10mV با پهنای باند 5 هرتز تا 15 کیلوهرتز) و بصورت قابل انتخاب (2V/f.s. برای رنج 200 آمپر) می باشد.
اثر وضعیت کنداکتور در مقدار +-0.1% در هر جهتی از مرکز سنسور است. اثر فیلد مغناطیسی اکسترنال این دستگاه برابر با 400A/m مربوط به 5mA و حداکثر 7.5mA است. فاکتور کرست این دستگاه برای رنج 200 آمپر برابر با 1.5 و حداکثر برابر با 2.5 است
لوازم جانبی میلی امپرمتر با رزولوشن 10 میکرو آمپر هیوکی مدل HIOKI 3283 :
لوازم جانبی این دستگاه شامل یک عدد کیف قابل حمل مدل 9399، یک عدد بند دستی، باتری و یک عدد دفترچه راهنما است. همچنین در صورت نیاز می توانید آدابتور AC مدل 9445-02 را برای کشورهای ژاپن و آمریکا، آدابتور AC مدل 9445-03 را برای کشورهای اروپایی و همچنین کابل خروجی مدل 9094 را بصورت جداگانه تهیه فرمایید.
دستگاه های تستر نشتی هایوکی مدل 3283 دستگاهی ایده آل برای سنجش های میدانی است. این دستگاه توانایی سنجش True RMS را دارد. ویژگی دیگر این دستگاه در نظارت آسان نوسانات جریان نشتی است. خصوصیات دیگر این دستگاه توانایی ثبت مقادیر میانگین، حداکثر و حداقل، قابلیت نگه داشتن داده و خاموش شدن دستگاه بصورت خودکار است. دستگاه های تستر نشتی هایوکی مدل 3283 دارای پهنای باند وسیع تا 15 کیلوهرتز می باشد. این محصول دارای سیگنال خروجی بصورت دو نوع ثبتی و موجی شکل می باشد که قابل انتخاب است. این محصول توانایی فراهم کردن سیگنال REC (سیگنال ثبت، 1 V DC/f.s.) یا سیگنال MON (سیگنال موجی شکل، 1 V AC/f.s.) را دارد. جریان AC این دستگاه تا 200 آمپر می باشد. حداکثر جریان مجاز این دستگاه در رنج 10 میلی آمپر تا 10 آمپر برابر با 20 Arms cont و در رنج 200 آمپر برابر با 200 Arms cont می باشد. رنج دقت سنجش جریان نشتی تا 100% است. فرکانس این دستگاه تا 1000 هرتز می باشد.
میزان بروز رسانی صفحه نمایش دستگاه در حالت سریع برابر با 4 مرتبه در ثانیه، در حالت نرمال 2 مرتبه در ثانیه، در حالت کند 1 مرتبه در 3 ثانیه و در حالت نمایش نمودار میله ای برابر با 4 مرتبه در ثانیه است. اثر وضعیت کنداکتور در مقدار +-0.1% در هر جهتی از مرکز سنسور است. اثر فیلد مغناطیسی اکسترنال این دستگاه برابر با 400A/m مربوط به 5mA و حداکثر 7.5mA است. فاکتور کرست این دستگاه حداکثر تا 2.5 است
