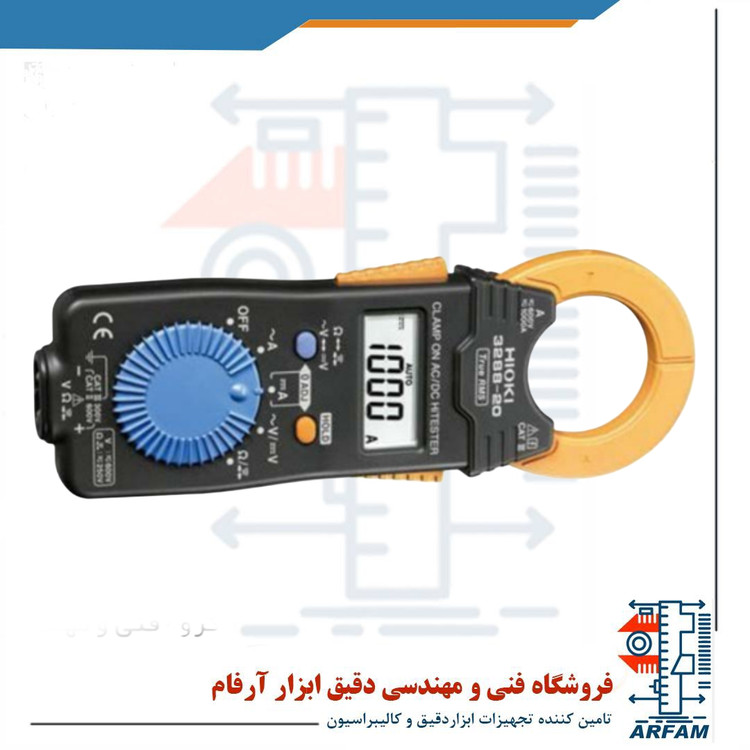

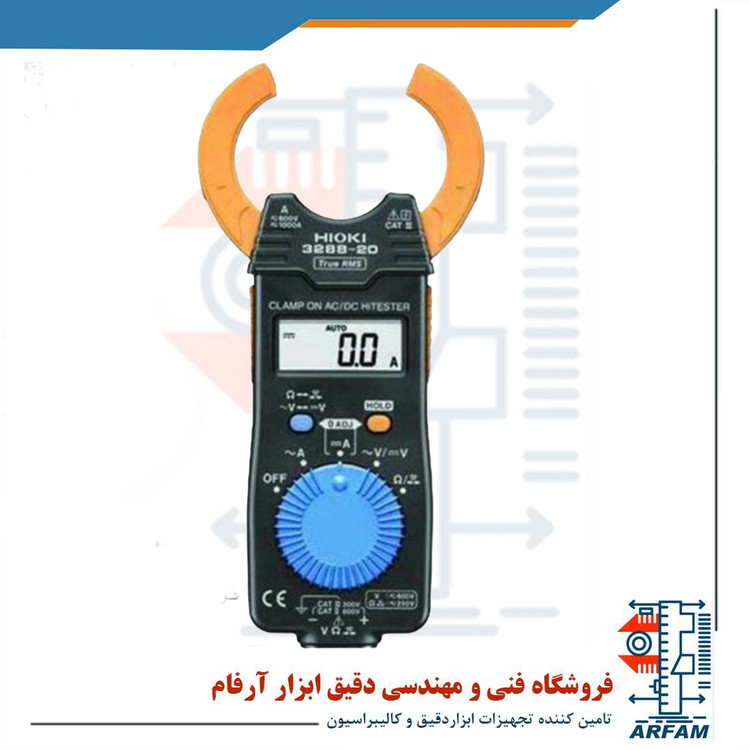

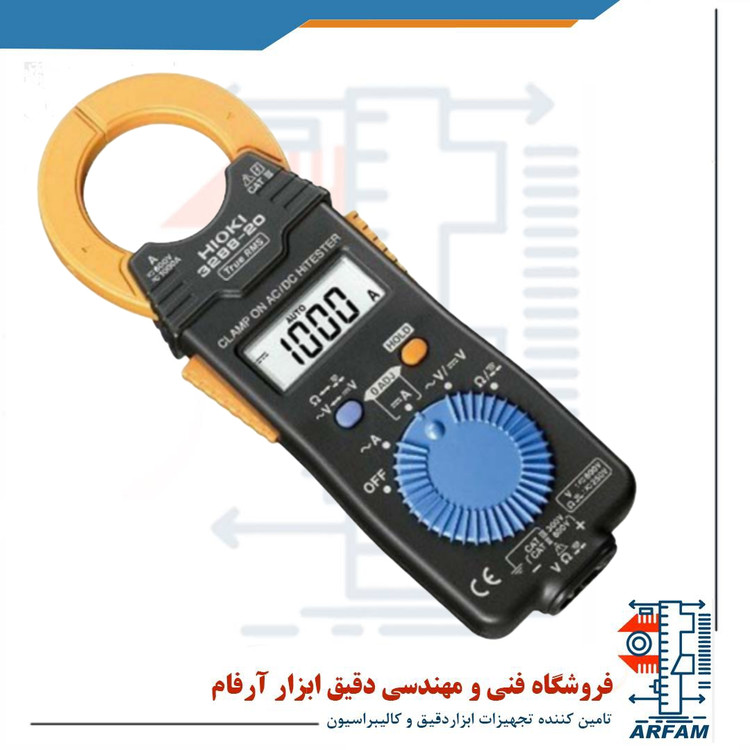

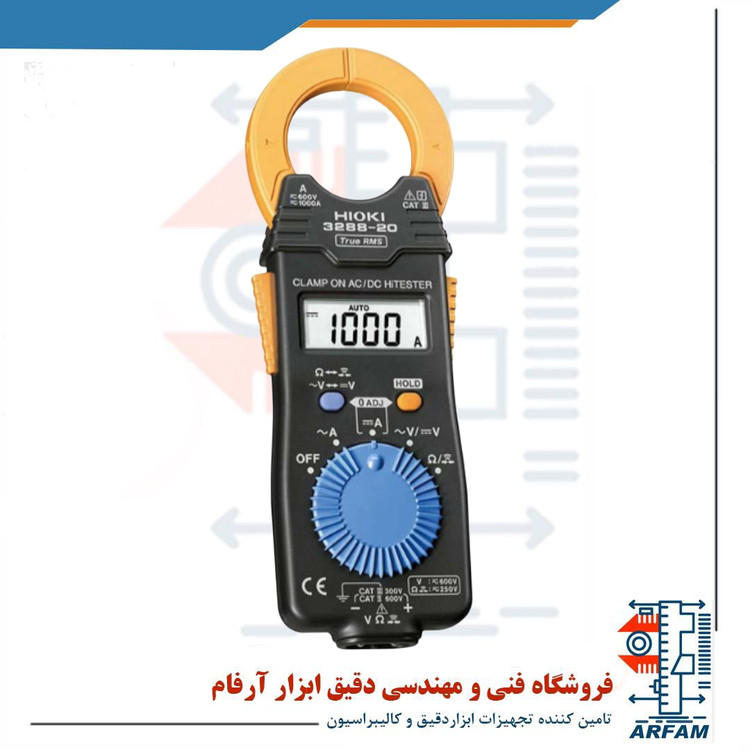

آمپر متر کلمپی 1000 آمپر HIOKI 3288-20

مشخصات کلی آمپر متر کلمپی 1000 آمپر AC/DC با True RMS هیوکی HIOKI 3288-20 :

True RMS AC/DC Clamp HIOKI 3288-20

دستگاه هایوکی های تستر مدل 3288-20 در محیط های سربسته و ارتفاع تا 2000 متر کار می کند و دارای درجه آلودگی 2 است. استانداردهای دستگاه شامل استاندارد امنیت EN61010 و همچنین EMC:EN61326 می باشد. این دستگاه نیروی خود را از یک عدد باتری لیتیومی سکه ای شکل مدل CR2032 و مقدار 3 V DC تامین می کند که حداکثر مقدار قدرت اندازه گیری شده آن 15 mVA می باشد که می تواند دستگاه را تا در صورت استفاده مداوم تا 35 ساعت روشن نگه دارد. ابعاد دستگاه برابر با 57mm×180mm×16mm و وزن آن برابر با 170 گرم است. حداکثر قطر قابل اندازه گیری کنداکتور برابر با 35 میلی متر یا کم تر است. این دستگاه دارای یک سال گارانتی و ده سال خدمات پس از فروش است.









مشخصات فنی آمپر متر کلمپی 1000 آمپر AC/DC با True RMS هیوکی HIOKI 3288-20 :

دستگاه هایوکی های تستر مدل 3288-20 دارای رنج دما و رطوبت ذخیره -10 تا 50 درجه سلسیوس (14 تا 122 درجه فارنهایت) و رطوبت نسبی 80% یا کم تر می باشد. حداکثر جریان ورودی برابر با

1000 A AC/DC می باشد. حداکثر ولتاژ ورودی دستگاه برابر با 600 V AC/DC می باشد. محافظت اضافه بار دستگاه برابر با 600 V AC/DC و برابر با 250 V AC/DC (اهم/استمرار) می باشد. حداکثر ولتاژ اندازه گیری شده دستگاه به زمین در مورد گیره دستگاه برابر با 600 V AC (دسته III اندازه گیری) و همچنین ولتاژ بیشتر از حد گذرای مورد انتظار برابر با 6000 V می باشد.



همچنین در مورد ترمینال سنجش ولتاژ برابر با 600 V AC (دسته اندازه گیری II)، برابر با 300 V AC (دسته اندازه گیری III) و همچنین ولتاژ بیش از حد گذرای مورد انتظار برابر با 4000 V می باشد. روش اندازه گیری AC از طریق روش سنجش RMS است. میزان بروز رسانی صفحه نمایش این دستگاه برابر با 400ms+-25ms می باشد. فاکتور کرست این محصول در رنج ولتاژ حداکثر برابر 1.5، در رنج جریان 1000 A برابر با 2 و حداکثر برابر با 3 است. رنج صفحه نمایش دستگاه برابر با 5 رقم یا کم تر است (فقط شدت جریان). اثرات حالت کنداکتور دستگاه برابر با +-2.0% است. سنجش جریان AC دستگاه دارای رنج بین 0 تا 1000 A است که دقت آن در دامنه فرکانس 45 تا 66 هرتز برابر با +-1.5%rdg.+-5dgt می باشد. سنجش جریان DC دستگاه بین رنج 100 تا 1000 آمپر بوده و دقتی برابر با +-1.5%rdg.+-5dgt می باشد.



ولتاژ AC دستگاه دارای رنجی بین 0 تا 600 ولت است و دقتی برابر با +-2.3%rdg.+-8dgt دارد. همچنین مقاومت های ظاهری دستگاه هم تقریبا برابر با 10MΩ+-5% است. ولتاژ DC دستگاه هم رنجی بین 0 تا 600 ولت دارد که دارای دقتی برابر با +-1.3%rdg.+-4dgt و مقاومت ظاهری ورودی آن تقریبا در رنج نزدیک به صفر برابر با 100 مگا اهم و در رنج های بعدی تا 600 ولت تقریبا برابر با 10 مگا اهم می باشد. رنج سنجش مقاومت دستگاه بین 420 اهم تا 42 مگا اهم می باشد که دقت آن از مقدار 420 اهم تا 420 کیلو اهم برابر با +-2.0%rdg.+-4dgt، در مقدار 4.200 مگا اهم برابر با +-5.0%rdg.+-4dgt و در مقدار 42.00 مگا اهم برابر با +-10.0%rdg.+-4dgt می باشد. همچنین ولتاژ ترمینال باز دستگاه در زمینه سنجش مقاومت در رنج 420 اهم برابر با 3.4 V یا کم تر، در رنج 4.200 کیلو اهم برابر با 0.7V یا کم تر و در بقیه دامنه ها برابر با 0.47V یا کم تر است. از لحاظ چک استمرار، دستگاه در رنج 420 اهم دارای دقت +-2.0%rdg.+-6dgt، سطح آستانه 50Ω+-40Ω یا کم تر و ولتاژ ترمینال باز 3.4 V یا کم تر می باشد.







لوازم جانبی آمپر متر کلمپی 1000 آمپر AC/DC با True RMS هیوکی HIOKI 3288-20 :

لوازم جانبی این دستگاه شامل یک عدد باتری لیتیومی سکه ای شکل مدل CR2032، یک عدد کیف قابل حمل مدل 9398، یک عدد لید تست مدل L9208 و یک عدد دفترچه راهنما می باشد. همچنین در صورت نیاز می توانید نگهدارنده لیدهای تست مدل 9209، مجموعه پین تماسی L4933 و مجموعه گیره های کوچک L4934 را بصورت جداگانه تهیه کنید.

دستگاه هایوکی های تستر مدل 3288-20 دستگاهی برای اندازه گیری جریان الکتریکی است. این دستگاه در محیط های سربسته و ارتفاع تا 2000 متر کار می کند و دارای درجه آلودگی 2 است. دستگاه هایوکی های تستر مدل 3288-20 دارای رنج دما و رطوبت ذخیره تا 50 درجه سلسیوس ( تا 122 درجه فارنهایت) و رطوبت نسبی تا 80% می باشد. حداکثر جریان ورودی برابر با 1000 A AC/DC می باشد. حداکثر ولتاژ ورودی دستگاه برابر با 600 V AC/DC می باشد. حداکثر ولتاژ اندازه گیری شده دستگاه به زمین در مورد گیره دستگاه برابر با 600 V AC (دسته III اندازه گیری) می باشد. روش اندازه گیری AC از طریق روش سنجش RMS است. میزان بروز رسانی صفحه نمایش این دستگاه برابر با 400ms+-25ms می باشد. سنجش جریان AC دستگاه تا 1000 A است. سنجش جریان DC دستگاه هم تا 1000 آمپر می باشد. ولتاژ AC دستگاه دارای رنجی تا 600 ولت است. ولتاژ DC دستگاه هم رنجی تا 600 ولت دارد. رنج سنجش مقاومت دستگاه تا 42 مگا اهم می باشد.
