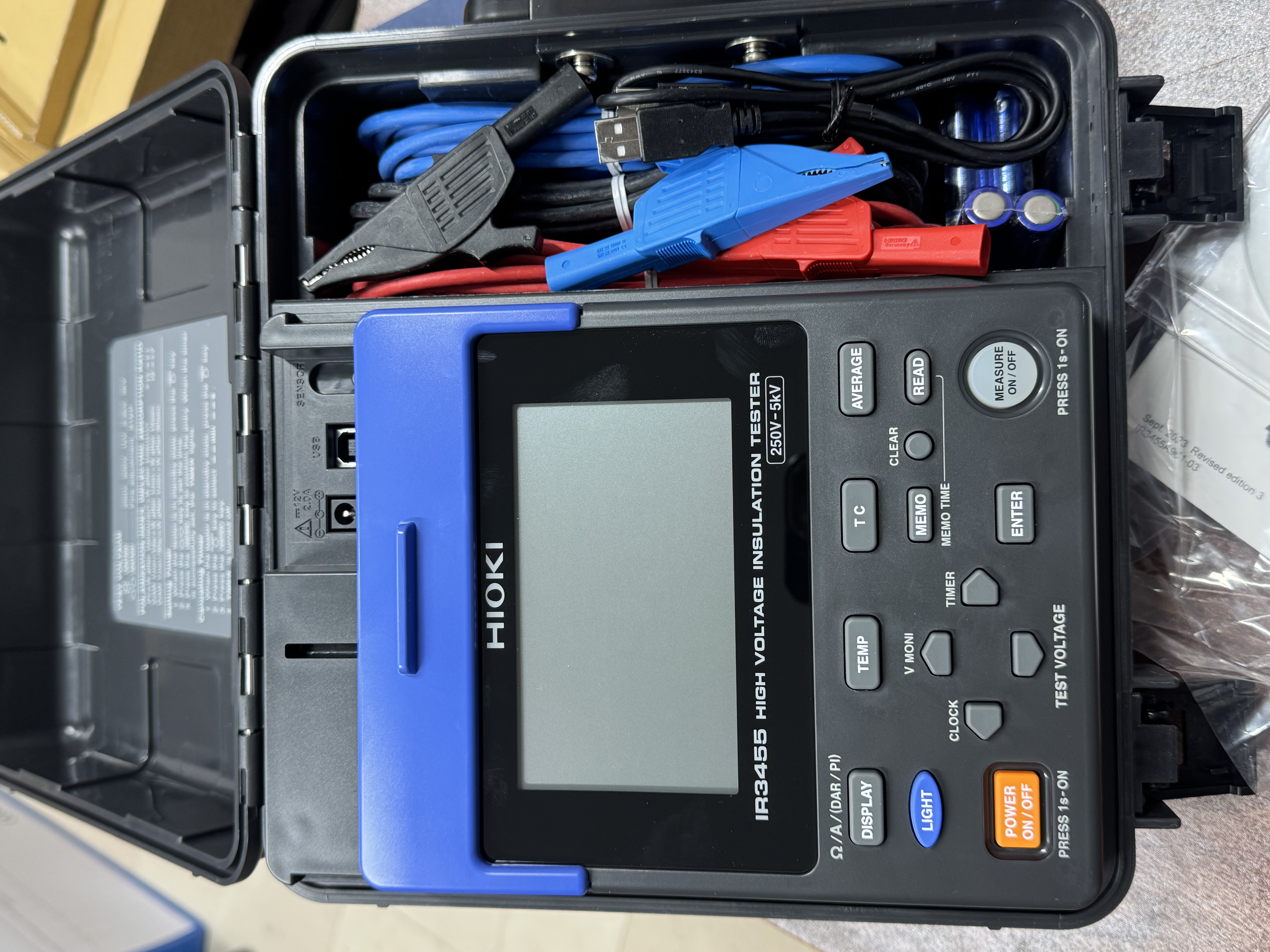

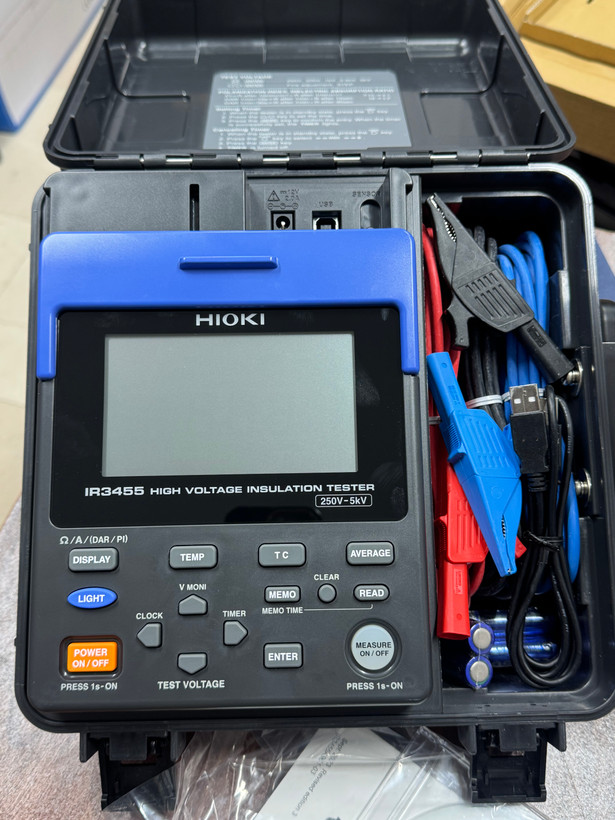

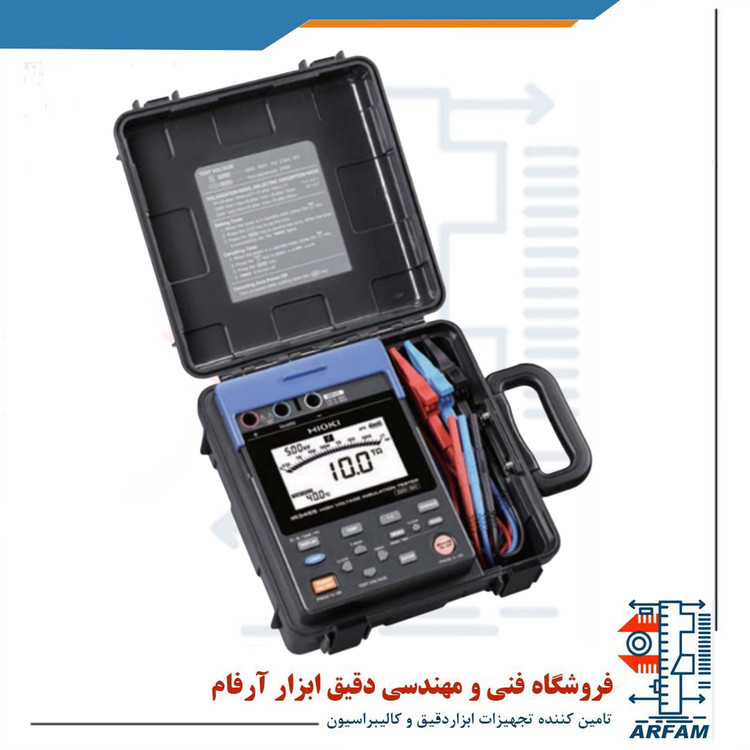

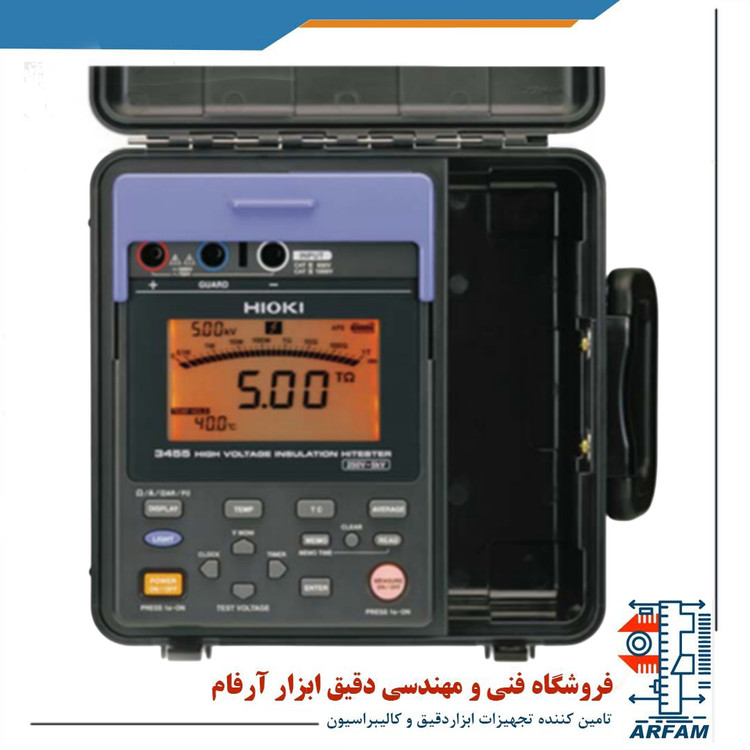

میگر 5 کیلو ولت دیجیتال HIOKI IR3455

مشخصات کلی میگر 5 کیلو ولت با مقاومت عایق 10 ترا اهم هیوکی HIOKI IR3455 :

High Voltage Insulation HIOKI IR3455

دستگاه تستر عایق ولتاژ بالای هایوکی مدل 3455 اندازه گیری مقاومت عایق، جریان نشتی، ولتاژ و همچنین دما کاربرد دارد. . این دستگاه در سنجش PI یا شاخص قطبی سازی و همچنین DAR با نسبت جذب دی الکتریک کاربرد دارد. این دستگاه نیروی خود را از 6 عدد باتری آلکالاین AA مدل LR6 و یا یک آدابتور AC مدل 9753 و یا مجموعه باتری مدل 9459 برای 7.2 V DC است. حداکثر مقدار مصرف نیرو توسط این منابع نیروی ذکر شده برابر با 15V (در صورت استفاده از آدابتور AC) و 6V (در صورت استفاده از باتریها) می باشد. قابل ذکر است که باتری های آلکالاین می توانند دستگاه را در صورت استفاده مداوم تا 5 ساعت روشن نگه دارد. این مدت زمان در صورت استفاده از مجموعه باتری به 9 ساعت افزایش می یابد. ابعاد این محصول برابر با 260mm×250.6mm×2.8mm و وزن آن 2.8 کیلوگرم می باشد.











مشخصات فنی میگر 5 کیلو ولت با مقاومت عایق 10 ترا اهم هیوکی HIOKI IR3455 :

ولتاژ تست دستگاه تستر عایق ولتاژ بالای هایوکی مدل 3455 رنجی بین 250 V تا 5.00 kV DC دارد که در این دامنه، جریان سنجش در رنج 250V تا 1.00kV برابر با 1mA، جریان سنجش در رنج 1.10kV تا 2.50kV برابر با 0.5mA و همچنین جریان سنجش در رنج 2.60kV تا 5.00kV برابر با 0.25mA است. جریان اتصال کوتاه دستگاه برابر با 2mA یا کم تر است. در رابطه با ولتاژ خروجی، صفحه نمایش دستگاه می تواند رنج 0 تا 999V و 0.98 تا 5.50kV رانشان دهد که دقت صفحه نمایش برابر با +-5%rdg.+-5dgt است. رنج سنجش برای ولتاژ تست بصورت 0 تا 250GΩ برای 250V، 0 تا 500GΩ برای 500V، 0 تا 1.00TΩ برای 1kV، 0 تا 2.50TΩ برای 2.5kV و همچنین 0 تا 5.00TΩ برای 5kV می باشد.



همچنین رنج سنجش برای مقادیر مختلف مقاومت بصورت 0.00MΩ تا 9.99MΩ برای رنج مقاومت 10MΩ، بصورت 9.0MΩ تا 99.9MΩ برای رنج مقاومت 100MΩ، بصورت 90MΩ تا 999MΩ برای رنج مقاومت 1000MΩ، بصورت 0.90GΩ تا 9..99GΩ برای رنج مقاومت 10GΩ، بصورت 9.0GΩ تا 99.9GΩ برای رنج مقاومت 100GΩ، بصورت 90GΩ تا 999GΩ برای رنج مقاومت 1000GΩ و نهایتا بصورت 0.90TΩ تا 5.00TΩ برای رنج مقاومت 5TΩ می باشد. رنج اندازه گیری این دستگاه تا [تست ولتاژ/مقاومت قابل سنجش در 100nA] دقتی برابر با +-5%rdg.+-5dgt، در [تست ولتاژ/مقاومت قابل سنجش در 100nA] تا 500GΩ دقتی برابر +-20%rdg.+-5dgt و همچنین بین 501GΩ تا 5.00TΩ دقتی برابر با +-30%rdg.+-50dgt دارد. رنج دما و رطوبت برای داشتن دقتی تضمین شده بین 0 تا 28 درجه سلسیوس به همراه حداکثر 90% رطوبت نسبی است. مدت زمان پاسخ دستگاه حداکثر 15 ثانیه است. رنج سنجش جریان نشتی بین 1.00nA تا 1.20mA است. این دستگاه در رنج جریان 10nA دارای رنج سنجش 1.00nA تا 9.99nA و دقت +-15%rdg.+-1nA است. در رنج 100nA دارای رنج سنجش 9.0nA تا 99.9nA و دقت +-15%rdg.+-5dgt می باشد. در رنج 1000nA دارای رنج سنجش 90nA تا 999nA و دقت +-2.5%rdg.+-5dgt است.



در رنج 10μA دارای رنج سنجش 0.90μA تا 9.99μA و دقت +-2.5%rdg.+-5dgt است. در رنج 100μA دارای سنجش 9.0μA تا 99.9μA و دقت +-2.5%rdg.+-5dgt است و نهایتا در رنج 1mA دارای سنجش 90μA تا 999μA و 0.90ma تا 1.20mA و دقت +-2.5%rdg.+-5dgt است. مدت زمان پاسخ دستگاه در این حالت حداکثر 15 ثانیه است. رنج سنجش ولتاژ این دستگاه برابر با +-50V DC تا +-1.00kV و همچنین 50V AC تا 750V است که فرکانس آن بین 50 تا 60 هرتز بوده و دقتی برابر با +-5%rdg.+-5dgt دارد. مقاومت ظاهری ورودی دستگاه تقریبا برابر با 10MΩ و مدت زمان پاسخ آن تقریبا 10MΩ می باشد. رنج سنجش دمای دستگاه بین رنج -10 تا -0.1 درجه سلسیوس و دقت آن برابر با +-1.5°C، بین رنج 0 تا 40 درجه سلسیوس برابر با +-1.0°C و بین رنج 40.1 درجه سلسیوس تا 70.0 درجه سلسیوس برابر با +-1.5°C و مدت زمان پاسخ آن برابر با تقریبا 100 ثانیه است. این دستگاه مقاومت عایق را در هنگام افزایش ولتاژ در فواصل مشخص اندازه می گیرد که دو الگوی مرحله ای ولتاژی را می توان انتخاب کرد. دمای کارکرد دستگاه بین 0 تا 40 درجه سلسیوسو حداکثر 90% رطوبت نسبی و همچنین بین 10 تا 40 درجه سلسیوس و حداکثر 80% رطوبت نسبی برای شارژ باتری می باشد. دما و رطوبت ذخیره این دستگاه هم بین -10 درجه سلسیوس تا 50 درج سلسیوس و حداکثر 90% رطوبت نسبی باشد.



روش اندازه گیری دستگاه به دو صورت روش کاربرد ولتاژ DC (مقاومت عایق) و روش اصلاح مقدار میانگین (ولتاژ) است. تغییر A/D بصورت روش تلفیق دوگانه است. صفحه نمایش دستگاه بصورت LCD به همراه نور پس زمینه است. میزان از نو فعال شدن صفحه برابر با 1 مرتبه در ثانیه برای مقاومت عایق و جریان نشتی، 0.25 مرتبه در ثانیه در زمان استفاده از میانگین، 2 مرتبه در ثانیه برای مانیتور ولتاژ خروجی، 4 مرتبه در ثانیه برای سنجش ولتاژ و 1 مرتبه در ثانیه برای سنجش دما می باشد. حداکثر ولتاژ ورودی دستگاه تاAC750Vrms, DC1000V است. حداکثر ولتاژ اندازه گیری شده نسبت به زمین برابر با 600Vrms(CATIV), 1000Vrms(CATIII) می باشد.







 لوازم جانبی میگر 5 کیلو ولت با مقاومت عایق 10 ترا اهم هیوکی HIOKI IR3455 :

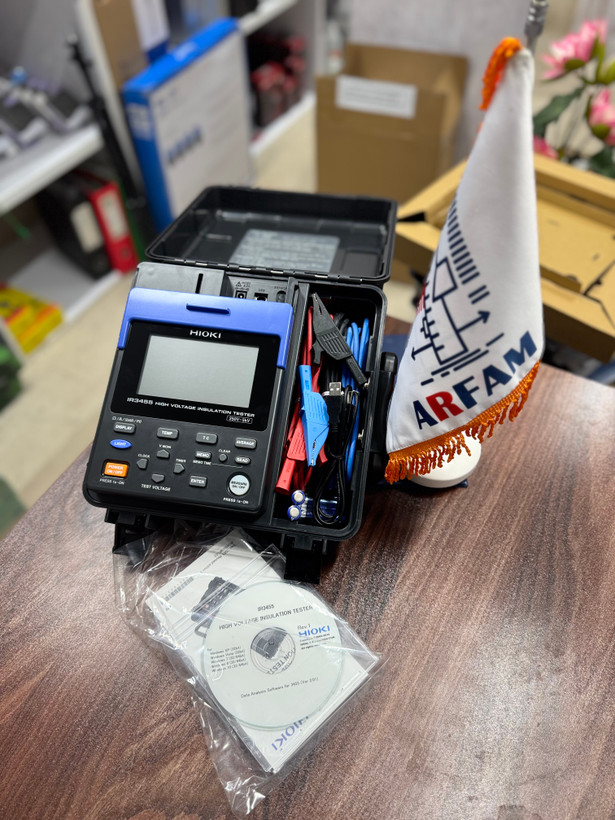

لوازم جانبی این دستگاه شامل یک عدد لید تست قرمز رنگ به مدل 9750-01، یک عدد لید تست مشکی به مدل 9750-02، یک عدد لید تست آبی به مدل 9750-03، یک عدد گیره قرمز رنگ به مدل 9751-01، یک عدد گیره مشکی رنگ به مدل 9751-02، یک عدد گیره آبی رنگ به مدل 9751-03، شش عدد باتری AA به مدل LR6، یک عدد کابل USB، یک عدد سی دی نرم افزار آنالیز داده ها و یک عدد دفترچه راهنما است. همچنین در صورت نیاز می توانید سنسور دمای مدل 9631-01، سنسور دمای مدل 9631-05، لید تست مدل 9750-11، لید تست مدل 9750-12 لید تست 9750-13، مجموعه باتری مدل 9459 و آدابتور 9753 را بطور جداگانه تهیه نمایید.

دستگاه تستر عایق ولتاژ بالای هایوکی مدل 3455 دستگاهی ایده آل برای اندازه گیری مقاومت عایق، جریان نشتی، ولتاژ و همچنین دما می باشد. یکی از ویژگی های دستگاه تبدیل نتایج به مقاومت عایق در دمای رفرنس (20 یا 40 درجه سلسیوس) است. این دستگاه قابلیت نمایش PI یا شاخص قطبی سازی و همچنین DAR با نسبت جذب دی الکتریک را دارد. این دستگاه قابلیت ذخیره تا 100 داده را دارد که فواصل این ثبت ها 15 و 30 ثانیه و همچنین 1 و 2 و 5 دقیقه است. محتوای داده های دستگاه که دستگاه توانایی ثبت آن ها را دارد عبارتند از تاریخ، ساعت، فواصل اندازه گیری، دما، ولتاژ، ولتاژ حقیقی خروجی×زمان، مقاومت×زمان. این محصول همچنین قابلیت تغییر به حالت نوشتاری و خواندنی، قابلیت پاک سازی تمامی داده ها، قابلیت پاک سازی انتخابی داده ها و همچنین جایگزین کردن داده ها بصورت ثبت داده های جدید روی داده های قدیمی را دارد. قابلیت های ارتباطی دستگاه از طریق USB ver 2.0 و نرم افزار کامپیوتر است. همچنین قابلیت های دیگر این محصول شامل نمایش زمان سپری شده، ساعت، میانگین، نگه داشتن داده ها، تخلیه الکتریکی خودکار، نمایش هشدار ولتاژ فعال، نمایشگر هشدار کنداکتور داغ، نور پس زمینه، خاموش شدن دستگاه بصورت خودکار و صدای هشدار اشاره کرد.

ولتاژ تست دستگاه تستر عایق ولتاژ بالای هایوکی مدل 3455 رنجی تا 5.00 kV DC دارد جریان اتصال کوتاه دستگاه تا 2mA است. رنج سنجش برای ولتاژ تست تا 5.00TΩ برای 5kV می باشد. رنج دما و رطوبت برای داشتن دقتی تضمین شده تا 28 درجه سلسیوس و تا حداکثر 90% رطوبت نسبی است. مدت زمان پاسخ دستگاه حداکثر 15 ثانیه است. رنج سنجش جریان نشتی تا 1.20mA است. مدت زمان پاسخ دستگاه در این حالت حداکثر 15 ثانیه اس. رنج سنجش دمای دستگاه تا 70.0 درجه سلسیوس است. این دستگاه مقاومت عایق را در هنگام افزایش ولتاژ در فواصل مشخص اندازه می گیرد که دو الگوی مرحله ای ولتاژی را می توان انتخاب کرد. دمای کارکرد دستگاه تا 40 درجه سلسیوس و حداکثر 90% رطوبت نسبی و همچنین تا 40 درجه سلسیوس و حداکثر 80% رطوبت نسبی برای شارژ باتری می باشد.



دما و رطوبت ذخیره این دستگاه هم تا 50 درج سلسیوس و حداکثر 90% رطوبت نسبی باشد. روش اندازه گیری دستگاه به دو صورت روش کاربرد ولتاژ DC (مقاومت عایق) و روش اصلاح مقدار میانگین (ولتاژ) است. تغییر A/D بصورت روش تلفیق دوگانه است. صفحه نمایش دستگاه بصورت LCD به همراه نور پس زمینه است. میزان از نو فعال شدن صفحه برابر با 1 مرتبه در ثانیه برای مقاومت عایق و جریان نشتی، 0.25 مرتبه در ثانیه در زمان استفاده از میانگین، 2 مرتبه در ثانیه برای مانیتور ولتاژ خروجی، 4 مرتبه در ثانیه برای سنجش ولتاژ و 1 مرتبه در ثانیه برای سنجش دما می باشد. حداکثر ولتاژ ورودی دستگاه تا AC750Vrms, DC1000V است. حداکثر ولتاژ اندازه گیری شده نسبت به زمین تا 600Vrms(CATIV), 1000Vrms(CATIII) می باشد. ولتاژ مقاومت دستگاه برابر با 6880 V AC و به مدت 15 ثانیه می باشد.
