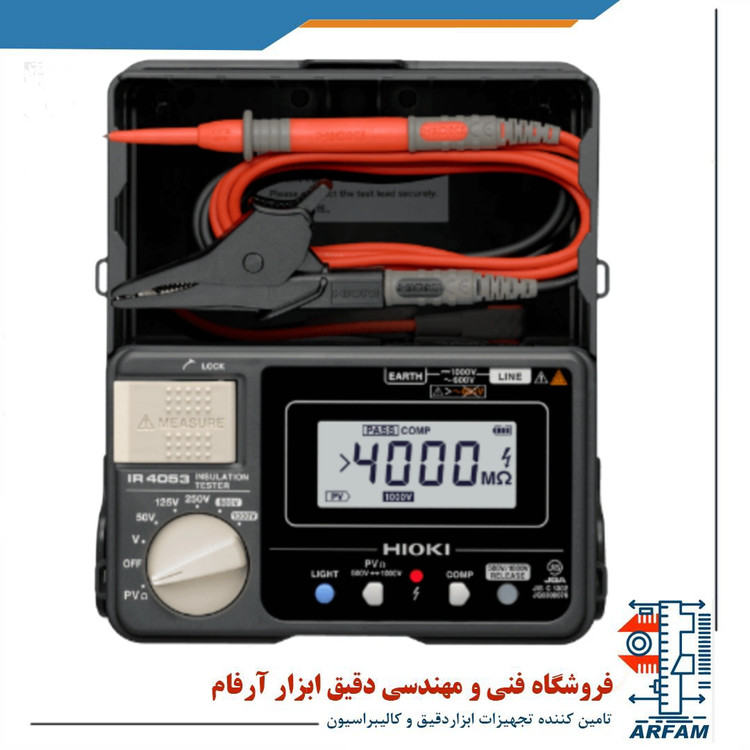

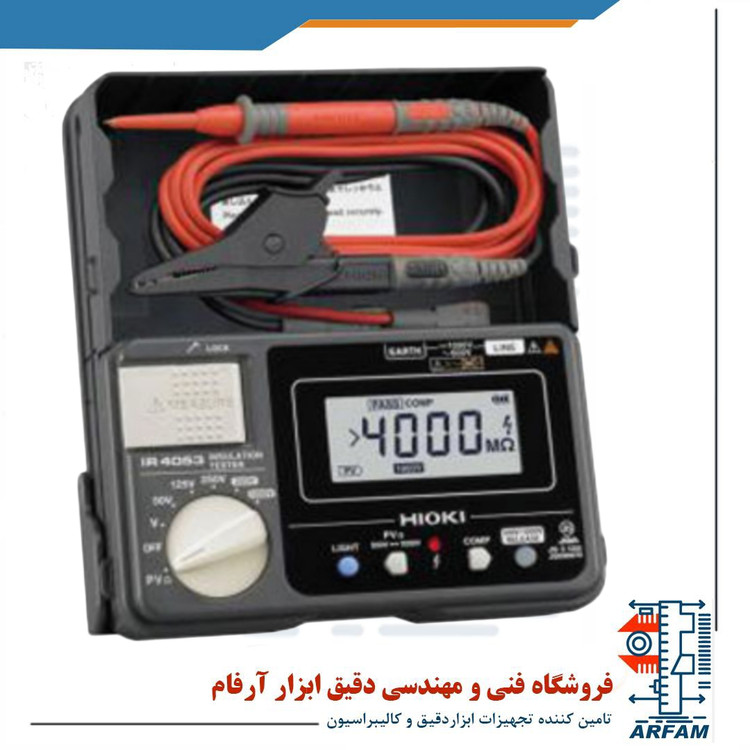

میگر 1000 ولت دیجیتال HIOKI IR4053-10

مشخصات کلی میگر - تستر عایق - مگا اهم متر 1000 ولت هیوکی HIOKI IR4053-10 :

Insulation Tester HIOKI IR4053-10

یکی از کاربردهای تستر مقاومت عایق دیجیتال مدل IR4053 اندازه گیری دقیق و امن مقاومت عایق PV حتی در زمان تولید نیروی خورشیدی می باشد. این دستگاه به دلیل داشتن طراحی محکم، ضربات وارده حاصل از افتادن از ارتفاع 1 متری را می تواند تحمل کند. صفحه نمایش این دستگاه LCD مدل FSTN نیمه رسانا به همراه نور پس زمینه است. این دستگاه نیروی خود را از 4 عدد باتری آلکالاین AA مدل LR6 می گیرد بر اساس تست های خانگی تقریبا می تواند دستگاه را به مدت 20 ساعت روشن نگه دارد. ابعاد این دستگاه برابر با 159mm×177mm×53mm می باشد و وزن آن هم با در نظر گرفتن باتری و بدون در نظر گرفتن سیم های تست 600 گرم است. این دستگاه دارای گارانتی یک ساله است.

مشخصات فنی و عملکردی میگر - تستر عایق - مگا اهم متر 1000 ولت هیوکی HIOKI IR4053-10 :

ولتاژ خروجی این دستگاه در سنجش PVΩ برابر با 500 V DC و 1000 V DC است. حداکثر مقدار موثر نشان داده شده این دستگاه در سنجش PVΩ برابر با 2000 مگااهم و 4000 مگااهم است. بازه های اندازه گیری شده و دقت آن ها برای سنجش PVΩ برابر با +-4%rdg برای 0.200 تا 500 مگا اهم، +-4%rdg برای 0.200 تا 1000 مگا اهم، +-8%rdg برای 501 تا 2000 مگا اهم و +-8%rdg برای 1010 تا 4000 مگا اهم و همچنین +-2%rdg.+-6dgt برای 0 تا 0.199 مگا اهم می باشد. همچنین اندازه گیری ها برای مقاومت عایق به شرح زیر می باشند: ولتاژ خروجی برابر با 50 V DC، 125 V DC، 250 V DC، 500 V DC و 1000 V DC می باشد. حداکثر مقدار موثر نشان داده شده در این دستگاه برابر با 100 مگا اهم، 250 مگا اهم، 500 مگا اهم، 2000 مگا اهم و 4000 مگا اهم می باشد. دقت در اولین بازه اندازه گیری موثر برابر با +-4%rdg برای 0.200 تا 10.00 مگا اهم، +-4%rdg برای 0.200 تا 25.0 مگا اهم، +-4%rdg برای 0.200 تا 50.0 مگا اهم، +-4%rdg برای 0.200 تا 500 مگا اهم و +-4%rdg برای 0.200 تا 1000 مگا اهم می باشد.

مقامت در محدوده پایین این دستگاه برابر با 0.05 مگا اهم، 0.125 مگا اهم، 0.25 مگا اهم، 0.5 مگا اهم و 1 مگا اهم می باشد. حفاظت بارگیری اضافه برای این دستگاه برابر با 600 V AC در 10 ثانیه می باشد. بازه ولتاژ DC در این دستگاه دارای 4 محدوده بوده و بین 0 تا 1000 ولت می باشد که دقت آن برابر با +-1.3%rdg.+-dgt است (بازه هایی که بالاتر از 1000 ولت هستند ضمانتی برای دقت ندارند). بازه ولتاژ AC این دستگاه دارای 2 محدوده 420 ولت و 600 ولت می باشد که در دامنه 60/50 هرتز دقتی برابر +-2.3%rdg.+-8dgt دارد (بازه هایی بیشتر از 600 ولت ضمانتی برای دقت ندارند). زمان پاسخ محدوده مقاومت عایق 1 ثانیه و عملکرد PVΩ برابر با 4 ثانیه (بر اساس تست های خانگی) است.

مشخصات کلی میگر - تستر عایق - مگا اهم متر 1000 ولت هیوکی HIOKI IR4053-10 :

لوازم جانبی این دستگاه شامل یک عدد سیم تست L9787، یک عدد بند گردنی، یک عدد دفترچه راهنما و چهار عدد باتری آلکالاین AA مدل LR6 می باشد.

تستر مقاومت عایق دیجیتال مدل IR4053 نوعی از تسترهای هایوکی هستند که برای سیستم های تولید فتوولتائیک به کار می روند. این دستگاه قابلیت اندازه گیری مقاومت عایق را با دقت بالا و بدون تاثیر پذیرفتن از نیروی خورشیدی تولید شده دارد و مقدار را در طی 4 ثانیه مشخص می کند. یکی از ویژگی های این دستگاه اندازه گیری مقاومت نرمال عایق در پنج بازه و حداکثر تا 1000 ولت می باشد. این دستگاه همچنین قابلیت اندازه گیری ولتاژ 1000 VDC را برای تست های ولتاژ باز سیستم های PV که نیروی 1000 ولت را پشتیبانی می کنند دارد. ویژگی دیگر این محصول بهره بردن از عملکرد مقایسه ای است. از دیگر ویژگی های این دستگاه می توان به شاخص شاخص مدار زنده، تخلیه خودکار الکتریکی، تشخیص خودکار AC/DC، مقایسسه گر و همچنین ذخیره خودکار نیرو اشاره کرد.

 ولتاژ خروجی این دستگاه در سنجش PVΩ تا 1000 V DC است. حداکثر مقدار موثر نشان داده شده این دستگاه در سنجش PVΩ تا 4000 مگااهم است. ولتاژ خروجی حالت سنجش عایق تا 1000 V DC می باشد. حداکثر مقدار موثر نشان داده شده در این دستگاه در حالت سنجش عایق تا 4000 مگا اهم می باشد. مقامت در محدوده پایین این دستگاه تا 1 مگا اهم می باشد. بازه ولتاژ DC در این دستگاه تا 1000 ولت می باشد و همچنین بازه ولتاژ AC این دستگاه تا 600 ولت می باشد.
