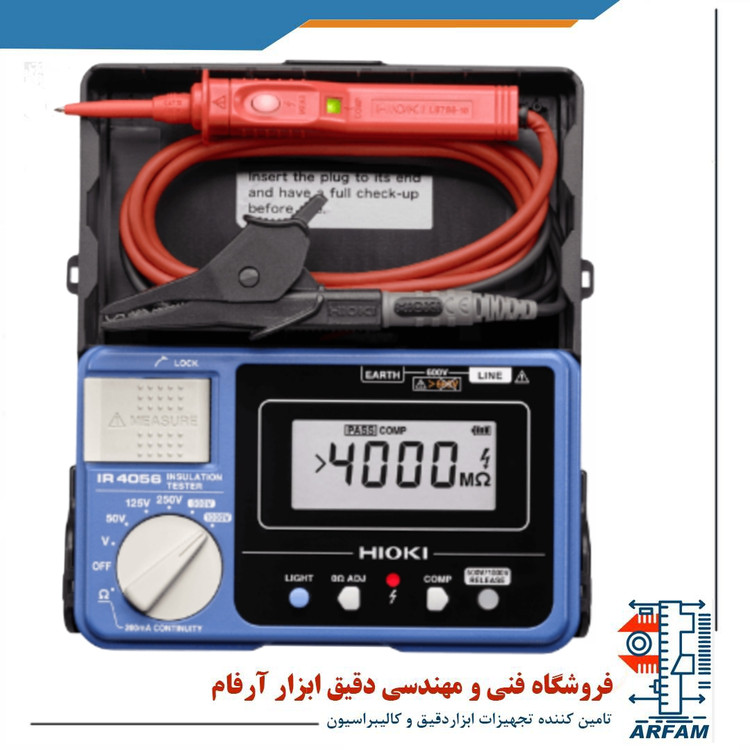

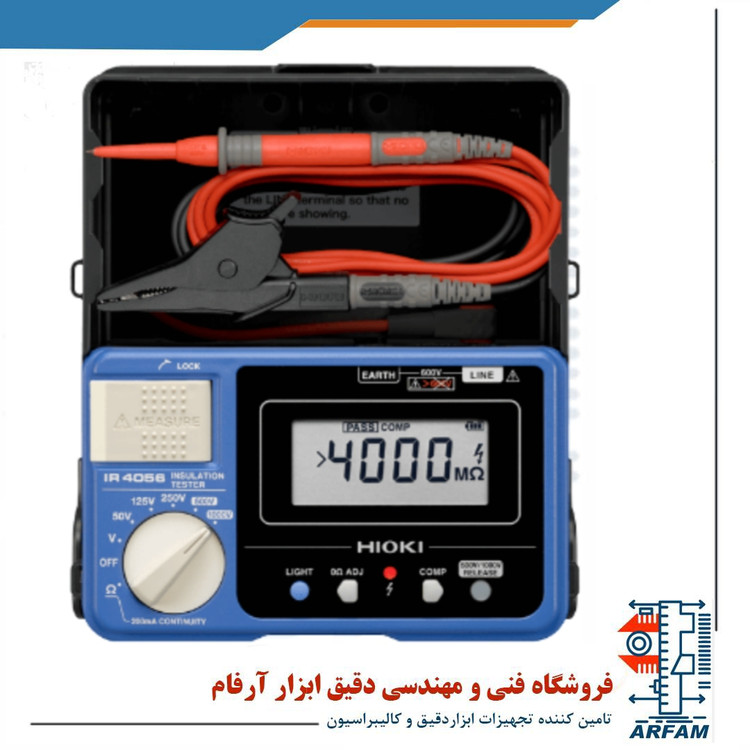

میگر دیجیتال 1000 ولت HIOKI IR4056-20

مشخصات کلی میگر دیجیتال 1000 ولت با مقاومت عایق 4 گیگ هایوکی HIOKI IR4056-20 :

Insulation Tester HIOKI IR4056-20

یکی از کاربردهای دستگاه تستر عایق بندی مدل IR4056 در نمایش دیجیتال نمودار میله ای است. یکی دیگر از کاربردهای این دستگاه در کوتاه کردن زمان کارهای مربوط به تست میدانی عایق بندی می باشد. این دستگاه به علت طراحی محکم خود در مقابل ضربه هایی که حاصل از افتادن از فاصله یک متری باشد مقاوم است. این تستر دارای یک LED روشن و یک LCD شفاف است و همچنین سیم های تست آن مجهز به لامپ LED می باشند تا فضای اطرافشان را نشان دهند. یکی دیگر از کاربردهای این محصول مربوط به ولتاژ سنج AC/DC آن می باشد که باعث می شود تا این تستر برای انجام تست های سیستم های تولید نیروی خورشیدی و وسایل نقلیه الکتریکی مطلوب باشد. صفحه نمایش این دستگاه LCD نیمه رسانای FSTN به همراه نور پیش زمینه و شاخص نمودار میله ای می باشد.. این دستگاه به چهار عدد باتری آلکالاین AA مدل LR6 نیاز دارد که می تواند در صورت استفاده دائم دستگاه را تا 20 ساعت (مقایسه گر خاموش، نور پس زمینه خاموش، دامنه 500 ولت و عدم بار) روشن نگه دارد. تعداد اندازه گیری ها در طی این 20 ساعت 1000 مرتبه است (چرخه 5 ثانیه روشن و 25 ثانیه خاموش، سنجش عایق بندی مقدار مقاومت محدوده پایین برای حفظ ولتاژ اسمی خروجی). ابعاد این دستگاه برابر با 159mm×177mm×53mm و وزن آن با در نظر گرفتن باتری و بدون در نظر گرفتن سیمهای تست 600 گرم می باشد. این دستگاه دارای گارانتی یک ساله است.

مشخصات فنی میگر دیجیتال 1000 ولت با مقاومت عایق 4 گیگ هایوکی HIOKI IR4056-20 :

ولتاژ خروجی دستگاه تستر عایق بندی مدل IR4056 دارای 5 دامنه می باشد که شامل 50 V DC، 125 V DC، 250 V DC، 500 V DC و 1000 V DC است. حداکثر مقدار نشان داده شده موثر این دستگاه برابر با 100 مگا اهم، 250 مگا اهم، 500 مگا اهم، 2000 مگا اهم و 4000 مگا اهم می باشد. دقت این دستگاه در اولین دامنه موثر اندازه گیری شده (مگا اهم) برابر با +-2%rdg.+-2dgt برای 0 تا 10، برابر با +-2%rdg.+-2dgt برای 0 تا 25، برابر با +-2%rdg.+-2dgt برای 0 تا 50، برابر با +-2%rdg.+-2dgt برای 0 تا 500 و برابر با +-2%rdg.+-2dgt برای 0 تا 1000 می باشد. مقاومت محدوده پایین این دستگاه برابر با 0.05 مگا اهم، 0.125 مگا اهم، 0.25 مگا اهم، 0.5 مگا اهم و 1 مگا اهم می باشد.



مراقبت اضافه بار این دستگاه برابر با 600 V AC (10 ثانیه) است. بازه ولتاژ DC این دستگاه دارای 4 دامنه بوده و برابر با 0 ولت (شفافیت 0.001 ولت) تا 600 ولت (شفافیت 1 ولت) می باشد که دقت آن برابر با +-1.3%rdg.+-4dgt بوده و مقاومت ورودی آن برابر با 100 کیلو اهم یا بالاتر می باشد. بازه ولتاژ AC این دستگاه دارای 2 دامنه بوده و برابر با 0 ولت (شفافیت 0.1 ولت) تا 600 ولت (شفافیت 1 ولت) می باشد که در دامنه 50/60 هرتز دارای دقتی برابر با +-2.3%rdg.+-8dgt بوده و مقاومت ورودی آن برابر با 100 کیلو اهم یا بالاتر می باشد. بازه مقاومت پایین این دستگاه برای چک استمرار سیم کشی زمینی دارای 3 دامنه بوده که برابر با 0 (شفافیت 0.01 اهم) تا 1000 اهم (شفافیت 1 اهم) است و دقت پایه آن برابر با +-3% rdg.+-2dgt می باشد که دارای تست جریان 200 میلی آمپر یا بیشتر (در مقدار 6 اهم یا کم تر) می باشد.







لوازم جانبی میگر دیجیتال 1000 ولت با مقاومت عایق 4 گیگ هایوکی HIOKI IR4056-20 :

لوازم جانبی این دستگاه شامل یک سیم تست مدل L9787، یک عدد بند گردنی، یک عدد دفترچه راهنما و چهار عدد باتری آلکالاین AA مدل LR6 می باشد.

تستر عایقی هایوکی یا مگا اهم متر طراحی همه جانبه ای دارد که شامل جعبه ای مشبک و همچنین اجزای ذخیره سیم تست می باشد. دستگاه تستر عایق دیجیتالهایوکی مدل IR4056 یکی تستر دیجیتال مقاومت عایق تا 1000 ولت به شمار می آید تست ولتاژ این دستگاه حداکثر تا 4000 مگا اهم مورد سنجش قرار گرفته است. یکی دیگر از ویژگی های این محصول، توانایی خوانش پایدار به همراه سرعت متوسط است و تنها به 0.8 ثانیه زمان نیاز دارد تا جواب مربوط به تایید یا عدم تایید را نمایان گرداند (بر اساس تست های خانگی). این دستگاه قابلیت انجام چک استمرار را از طریق تست 200 میلی آمپر دارد. از دیگر قابلیت های این محصول می توان به شاخص مدار زنده، تخلیه الکتریکی خودکار، تشخیص خودکار AC/DC، مقایسه گر و ذخیره خودکار نیرو اشاره کرد. ولتاژ خروجی دستگاه تستر عایق بندی مدل IR4056 تا 1000 V DC است. مقاومت محدوده پایین این دستگاه تا 1 مگا اهم می باشد. بازه ولتاژ DC این دستگاه تا 600 ولت (شفافیت 1 ولت) و بازه ولتاژ AC این دستگاه نیز تا 600 ولت (شفافیت 1 ولت) می باشد. بازه مقاومت پایین این دستگاه هم برای چک استمرار سیم کشی زمینی تا 1000 اهم (شفافیت 1 اهم) است.
