نمایشگر جریان سری CT7000 HIOKI CM7290

نمایشگر جریان سری CT7000HIOKI CM7290

AC/DC Current Display Unit CT7000 HIOKI CM7290

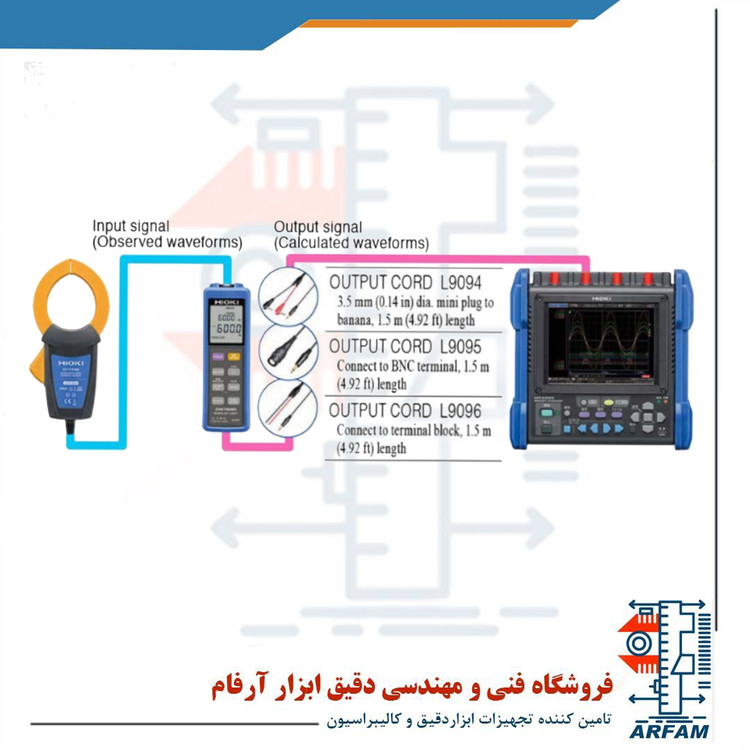

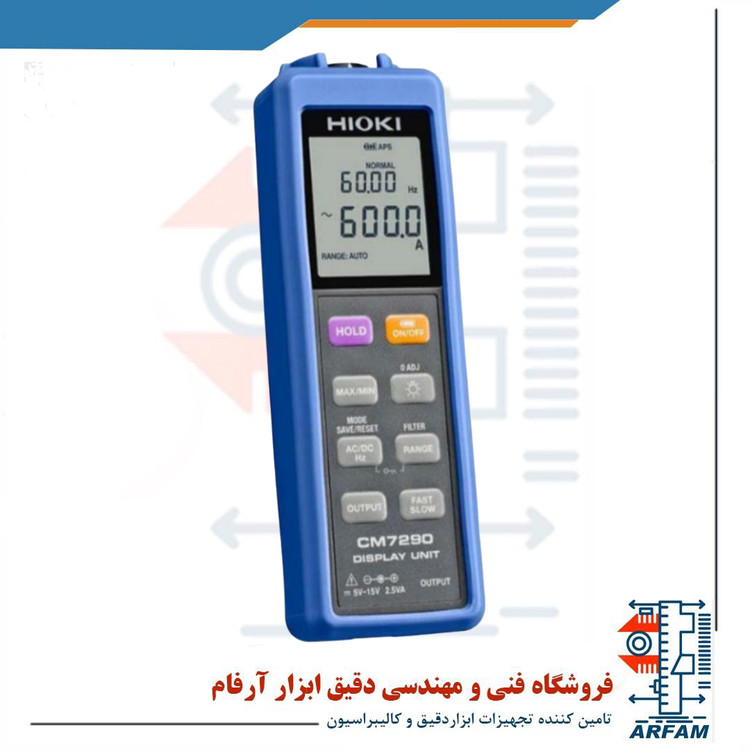

مدل CM7290 یکی از مدل های کلمپ متر برای نمایش داده ها و همچنین واحد خروجی برای سری های سنسوردار جریان به نام CT7600 و CT7700 AC/DC به شمار می رود که این قابلیت ها از این دستگاه یک کلمپ متر به منظور استفاده میدانی می سازد و همچنین سیگنال های موجی شکل را قادر می سازد تا به عنوان خروجی برای ثبت کننده حافظه هایوکی یا عاملی برای آنالیزهای بعدی عمل کند. یکی از ویژگی های دیگر این دستگاه ذخیره نیرو و خروجی سیگنال برای سنسور جریان سری های CT7000 می باشد. یکی از خصوصیات این کلمپ متر توانایی نمایش چهار نوع فرمت خروجی برای داده های خروجی و یا دستگاه های دیگر است (که این کار را از طریق واحد نمایش انجام می دهد). از دیگر ویژگی های این دستگاه می توان به بازه دستی، تنظیم صفر، نمایش آنالیز، فیلتر، تقویت خروجی، نمایش اعداد، نور پس زمینه، ذخیره سازی نیرو بصورت خودکار، ذخیره تنظیمات و قفل کردن صفحه کلید اشاره کرد. همچنین قابلیت دیگر این محصول، مقاومت آن نسبت به آب و گرد و خاک است.

مشخصات کلی نمایشگر جریان کلمپ های سری CT7000 هیوکی HIOKI CM7290 :

کاربرد کلمپ متر مدل CM7290 در ذخیره نیرو و نمایش داده ها و خروجی سیگنال ها برای سری های سنسوردار جریان به نام CT7700 است. این محصول همچنین در حالت نمایش همزمان مقادیر اندازه گیری شده، فرکانس و میزان خروجی حالت کاربردی پیدا می کند. این محصول از آدابتور AC، باتری های آلکالاین مدل AA و ذخیره خارجی نیرو پشتیبانی می کند.



این دستگاه دارای دو عدد باتری آلکالاین مدل LR6 (AA) است که می تواند دستگاه را در صورت استفاده مداوم به اندازه 16 ساعت (در صورتی که نور پس زمینه خاموش باشد و خروجی بصورت موجی یا RMS باشد و زمانی که به همراه سری های CT7600 استفاده شود) روشن نگه دارد. همچنین این دستگاه نیروی خود را می تواند از یک آدابتور AC مدل 9445-02/03 به مقدار (100 تا 240 ولت AC) یا از یک منبع خارجی نیرو به مقدار 5 تا 15 ولت DC تامین کند. ابعاد این کلمپ متر 52mm×163mm×37mm است و وزن آن به همراه باتری و محافظ 220 گرم است.

مشخصات فنی و عملکردی نمایشگر جریان کلمپ های سری CT7000 هیوکی HIOKI CM7290 :

کلمپ متر مدل CM7290 از سنسورهای CT7642, 7742 در کنار سنسورهای CT7636, 7736 و همچنین CT7631, 7731 بهره می برد. پارامترهای اندازه گیری این مدل کلمپ متر شامل DC، AC، DC+AC و هرتز می باشند. فاکتور کرست این دستگاه برای 5000 شمارش عدد 3 یا 2.5 در 6000 شمارش برای AC و DC+AC می باشد. روش های خروجی این محصول به چهار صورت موجی، RMS، پیک و فرکانس هستند. وصل کننده های درونی این دستگاه HIOKI PL 14 نام دارد. زمان به روز رسانی خروجی ها با هم متفاوت هستند.



به این صورت که در حالت پیک، زمان سریع 0.02 ثانیه، زمان نرمال 0.2 ثانیه و زمان کند 1 ثانیه می باشند. در حالت فرکانس، زمان سریع 0.2 ثانیه، زمان نرمال 0.2 ثانیه و زمان آرام 3 ثانیه می باشد. موارد موج و RMS هم بصورت خروجی آنالوگ، خود را نشان می دهند. مدت زمان اوج سنجش در طی پیک حداکثر، پیک حداقل و خروجی پیک به مقدار 2 میلی ثانیه یا بیشتر است. دقت معمول



(بصورت خروجی موجی DC) در بازه 60 آمپر برابر با حالت اول: +-2.0%rdg.+-10.8mV حالت دوم: +-2.5%rdg.+-30.8mV و حالت سوم: +-1.5%rdg.+-5.8mV می باشد. همچنین دقت معمول (خروجی RMS برایAC) در بازه 60 آمپر برابر با حالت اول: +-2.3%rdg.+-10.8mV حالت دوم: +-2.8%rdg.+-30.8mV و حالت سوم: +-1.8%rdg.+-5.8mV می باشد.

لوازم جانبی نمایشگر جریان کلمپ های سری CT7000 هیوکی HIOKI CM7290 :

لوازم جانبی این دستگاه شامل دو عدد باتری آلکالاین مدل LR6، یک عدد محافظ و یک عدد دفترچه راهنما می باشد.
