اهم متر دیجیتال HIOKI 4222

اهم متر دیجیتالHIOKI 4222

Digital Ohm Meter HIOKI 4222

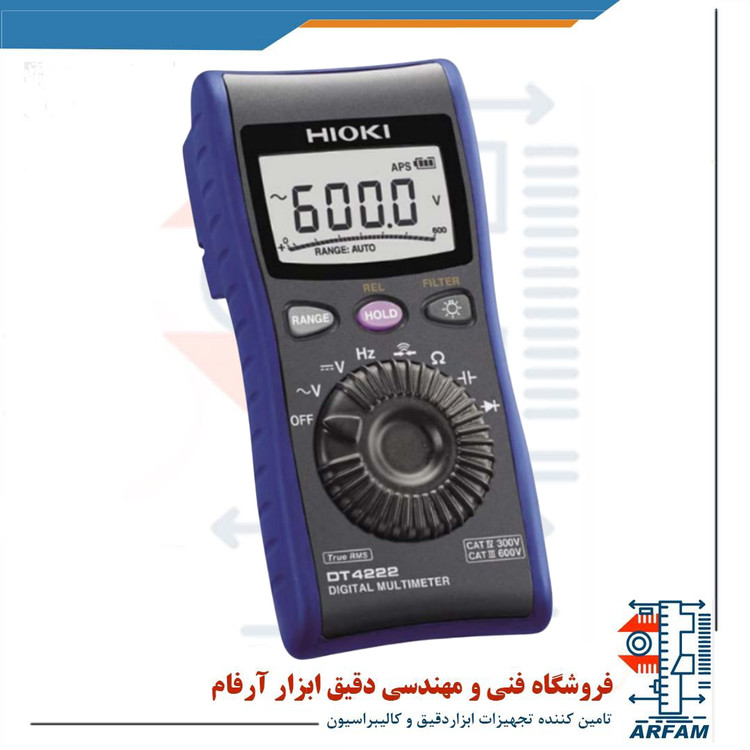

مولتی متر هایوکی مدل DT4222 یک مدل دیجیتال و جیبی از مولتی متر است که به طور ویژه برای تست هایی با اهداف کلی طراحی شده است. پهنای باند این دستگاه تا 1 کیلوهرتز AC ولت است. بازه ولتاژ DC مولتی متر هایوکی مدل DT4222 تا 600 ولت است. بازه ولتاژ AC این مولتی متر نیز تا 600 ولت است مشخصه های فرکانسی آن تا 1 کیلوهرتز می باشد. بازه مقاومت این مدل تا 60 مگا اهم می باشد. محدوده گنجایشی این دستگاه تا 10 mF می باشد. بازه فرکانسی این محصول در اندازه گیری ولتاژ AC تا 9.999 کیلوهرتز می باشد. به دلیل فیلترهای موجود در این مولتی متر، این دستگاه هارمونی بالایی در زمان اندازه گیری از خود نشان می دهد. یکی دیگر از ویژگی های این دستگاه این است که امنیت بالایی در بدنه های فشرده و طراحی های سبک وزن ایجاد می کند. همچنین طراحی قدرتمند این دستگاه باعث می شود تا در برابر ضربات حاصل از افتادن یک جسم از ارتفاع یک متری مقاوم باشد. نمایش نور پس زمینه هم از قابلیت های دیگر این دستگاه می باشد.

مشخصات کلی اهم متر ولتاژ AC/DC - مقاومت و خازن هایوکی HIOKI DT4222 :

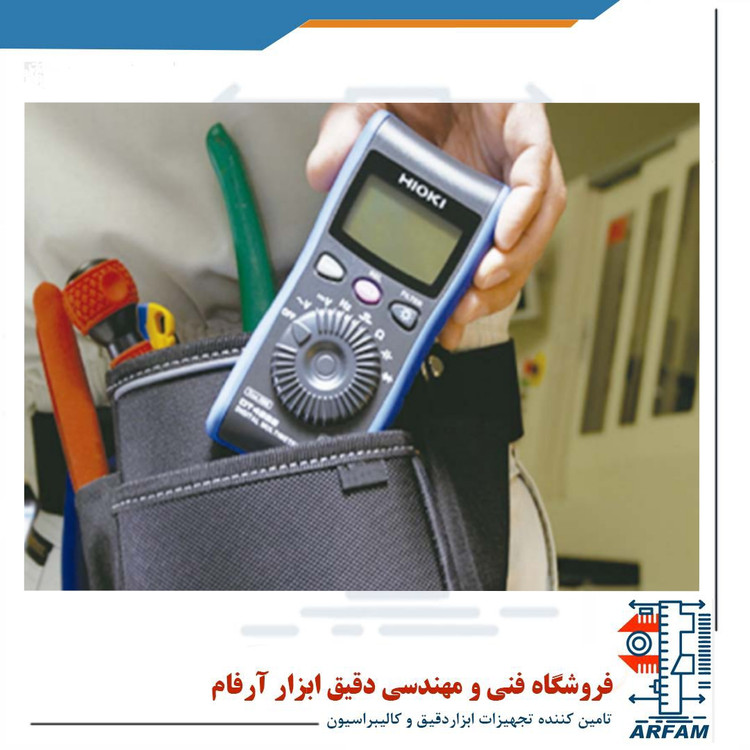

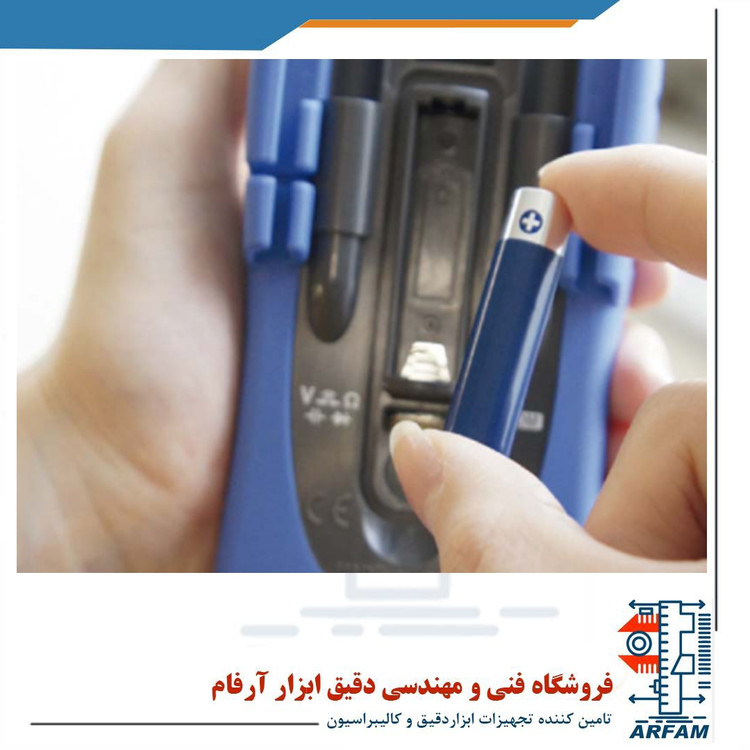

این مولتی متر به یک باتری آلکالاین مدل LR03 نیاز دارد که توانایی استفاده مداوم به مدت 40 ساعت را در صورتی که نور پیش زمینه خاموش باشد دارد. این محصول دارای ابعاد 72mm×149mm×38mm می باشد و وزن آن هم به همراه باتری ها 190 گرم است. سیم های تست این محصول به طور راحتی در قسمت پشت این دستگاه بسته می شوند. کاربرد این مدل مولتی متر بیشتر برای موارد و تست های کلی می باشد. همچنین کاربری دیگر این دستگاه توانایی انجام کار در بازه دمایی وسیعی از -10 درجه سلسیوس تا 50 درجه سلسیوس یا 14 درجه فارنهایت تا 122 درجه فارنهایت است. یکی از کاربردهای این مولتی متر انجام تست دیود و اندازه گیری گنجایش و مقاومت است. همچنین قابلیت دیگر این مولتی متر، نمایش داده ها بصورت نمودار میله ای است .

مشخصات فنی اهم متر ولتاژ AC/DC - مقاومت و خازن هایوکی HIOKI DT4222 :

بازه ولتاژ DC مولتی متر مدل DT4222 دارای 4 محدوده و از 0 تا 600 ولت است که دقت پایه آن برابر با +-0.5% rdg.+-5dgt می باشد. بازه ولتاژ AC این مولتی متر 3 و از 0 تا 600 ولت است که مشخصه های فرکانسی آن 0 هرتز تا 1 کیلوهرتز می باشد و دقت پایه آن برابر با 40-500 هرتز: +-1% rdg. +- 3dgt می باشد (قابلیت اندازه گیری True RMS را دارد و ضریب کرست آن 3 است). بازه مقاومت این مدل مولتی متر از 0 تا 60 مگا اهم می باشد که دارای 6 محدوده است و دقت پایه آن برابر با +-0.9% rdg+-5dgt می باشد. بازه فرکانسی این دستگاه دارای 3 محدوده و از 0 هرتز تا 9.999 کیلوهرتز می باشد و دقت پایه آن برابر با +-0.1%rdg.+-2dgt می باشد.



در بررسی استمرار، آستانه استمرار در حالت روشن 25 اهم یا کمتر و در حالت خاموش در مقاومت 245 اهم یا بالاتر تنظیم شده است که مدت زمان پاسخ 0.5 میلی ثانیه یا بیشتر است. در رابطه با تست دیود، ولتاژ باز ترمینال برابر با 2.5 ولت یا کم تر، تست جریان 0.5 میلی آمپر یا کم تر و آستانه ولتاژ بعدی 0.15 ولت تا 1.5 ولت است. دیگر کارکردهای این محصول عبارتند از: عملکرد فیلتر، نمایش عدد، نمایشاعداد، نمایش اعداد نسبی، حالت کم مصرف باتری، صفحه نمایش این دستگاه از یک قاب ال سی دی به اندازه 4 رقم بهره می برد که حداکثر 6000 رقم را در خود جای میدهد و همچنین می تواند اطلاعات را بصورت نمودار میله ای نمایش دهد.







لوازم جانبی اهم متر ولتاژ AC/DC - مقاومت و خازن هایوکی HIOKI DT4222 :

شامل یک عدد سیم مخصوص تست DT4911، یک عدد دفترچه راهنما و 1 عدد باتری آلکالاین LR03 می باشد.
