دیتالاگر جریان AC/DC و نشتی جریان HIOKI LR8513

دیتالاگر جریان AC/DC و نشتی جریانHIOKI LR8513

Wireless Clamp Logger HIOKI LR8513

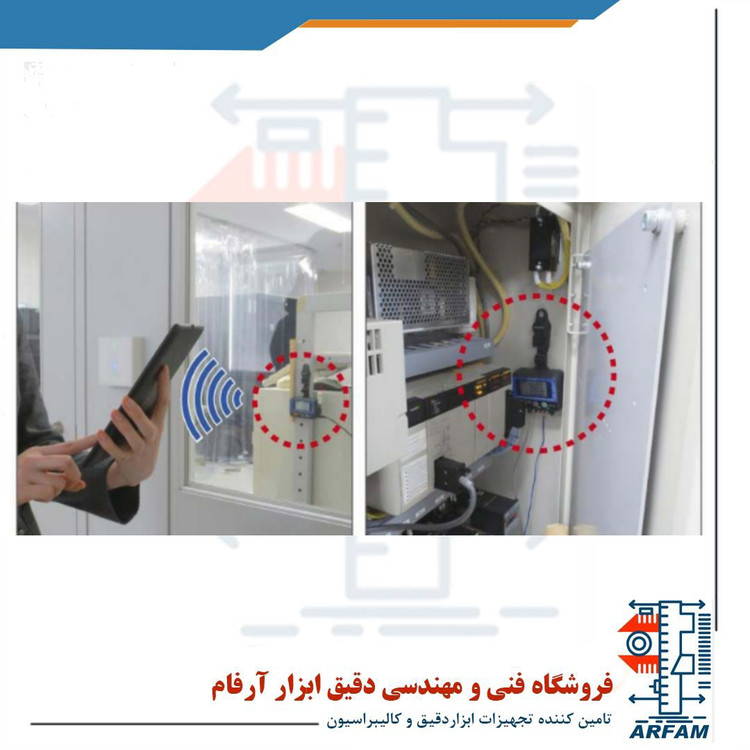

دستگاه کلمپ متر بیسیم مدل LR8513 یکی از مدل های هایوکی است که برای ثبت کانال های چندگانه مربوط به سیگنال های ولتاژ، دما، مقاومت یا رطوبت به کار می روند که برخی از مدل ها ایزوله سازی کاملی بین کانال ها و مقاومت قوی نویزها ایجاد می کنند. کلمپ متر مدل LR8513 یک مدل بیسیم 2 کاناله مربوط به ماژول جریان AC/DC است که از فناوری بلوتوث برای ارسال داده های اندازه گیری شده به منبع بیسیم LR8410 یا به یک تبلت با سیستم عامل آندروید استفاده می کند. برای استفاده، می توانید این دستگاه را داخل صفحه توزیع قرار دهید و سپس پوشش آن را ببندید تا مقادیر اندازه گیری شده را از بیرون ببینید. یکی از ویژگی های های این دستگاه قابلیت استفاده از تعداد زیادی از سنسورهای جریان هستند. یکی دیگر از خصوصیات این دستگاه اندازه گیری آسان نیرو است که به این منظور فقط لازم است ولتاژ و فاکتور نیرو را تنظیم نمایید.

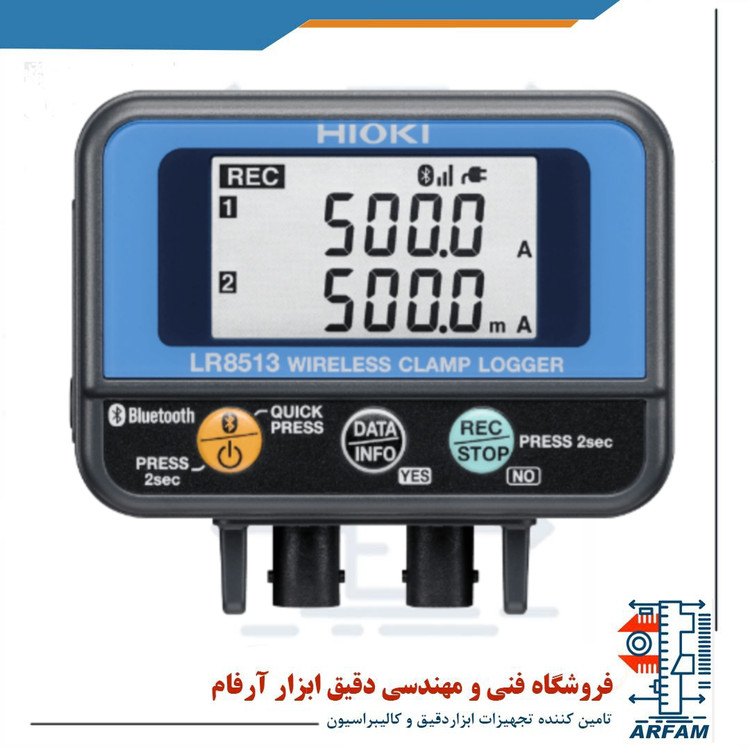

یکی دیگر از ویژگی های این محصول، ذخیره 500000 نقطه داده در کانال است که تعداد کانال ها در این دستگاه 2ch می باشد. یکی از ویژگی های این کلمپ متر توانایی نمایش مقادیر اندازه گیری شده، تاریخ، زمان، تعداد داده های ثبت شده، عدد حداکثر، عدد حداقل و عدد میانگین است. همچنین از دیگر خصوصیات این دستگاه می توان به داشتن صدای هشدار، مقیاس بندی، پیشگیری از عمل اشتباه، ذخیره نیرو، بهره بردن از عملکرد احراز هویت و کاربری رایگان آن اشاره کرد. مدت زمان استفاده مداوم از این دستگاه با توجه به ظرفیت 500000 داده برای هر کانال در دمای 23 درجه سلسیوس 3 ماه است که این در شرایطی است که فواصل ثبت 1 دقیقه باشند و بلوتوث دستگاه خاموش باشد. اگر فواصل ثبت 1 ثانیه باشند و بلوتوث دستگاه هم روشن باشد این زمان به 10 روز کاهش پیدا می کند. اگر همچنین فواصل ثبت 0.5 ثانیه باشد و کار در حین اندازه گیری با LR8410 انجام شود این مدت زمان به 5 روز کاهش می یابد. بازه اندازه گیری در این دستگاه بین تا 2000 A AC و تا 2000A DC (با استفاده از سنسور جریان) می باشد.





مشخصات کلی دیتالاگر جریان AC/DC و نشتی جریان AC هایوکی HIOKI LR8513 :

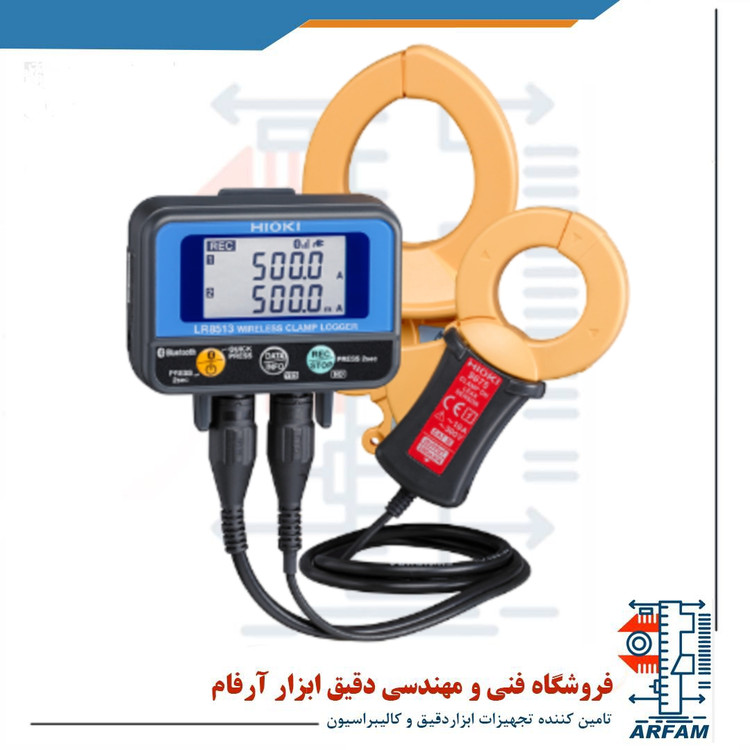

کلمپ متر بیسیم مدل LR8513 در اندازه گیری جریان بار AC و DC و همچنین جریان نشتی AC کاربرد دارد. این دستگاه حالت فشرده و دو کاناله دارد که این ویژگی در بسیاری از دستگاه ها دیده نمی شود. به عنوان یکی از کاربردهای دستگاه می توان به دانلود داده های اندازه گیری شده در یک تبلت یا کامپیوتر با استفاده از فناوری بیسیم بلوتوث اشاره کرد که البته نرم افزار مربوط به آن را می توان به طور رایگان از گوگل پلی دانلود کرد. مسافت ارتباطی با توجه به عملکرد کامپیوتر یا تبلت متفاوت است، اما بطور معمول تا فاصله 30 متری قابلیت انتقال اطلاعات وجود دارد.



کاربرد دیگر این دستگاه به این شرح است که این محصول می تواند به عنوان ماژول LR8410 عمل کند تا داده ها را ذخیره کند و به نمایش در بیاورد و همچنین بتواند تا 7 واحد را تحت کنترل داشته باشد. این دستگاه از سه منبع نیرو تحت عناوین آدابتور AC مدل Z2003 (100 تا 240 V AC, 50/60Hz)، باتری های آلکالاین AA تحت مدل (LR6)، و یا منبع خارجی نیروی 5 تا 13.5 ولتی DC استفاده می کند (که البته می توان این نیرو را از کابل یو اس بی به هراه کابل تبدیل مخصوص به آن نیز هم تامین کرد). استفاده می کند. از دیگر کاربردهای این محصول می توان به اندازه گیری جریان بار AC، جریان بار DC و جریان نشتی AC (با استفاده از سنسور جریان) اشاره کرد. ابعاد این دستگاه برابر با 85mm×75mm×38mm و وزن آن (بدون در نظر گرفتن باتری) 130 گرم است. این کلمپ متر گارانتی یک ساله دارد.

مشخصات فنی دیتالاگر جریان AC/DC و نشتی جریان AC هایوکی HIOKI LR8513 :

نرم افزار مرتبط کار محاسبه مقدار True RMS را در کلمپ متر مدل LR8513 بر عهده دارد. بازه اندازه گیری در این دستگاه بین 0 تا 2000 A AC و بین 0 تا 2000A DC (با استفاده از سنسور جریان) می باشد. باید توجه داشت که این دستگاه توانایی اندازه گیری جریان و جریان نشتی که بطور متناوب اتفاق می افتند را ندارد. دقت اندازه گیری در این محصول برابر با +-0.5%rdg.+-dgt بصورت (DC, AC 50/60 Hz) است. البته دقت سنسور را هم در زمانی که سنسور جریان متصل است اضافه کنید. این دستگاه 500000 داده برای هر کانال را در مقادیر آنی، مقادیر میانگین، مقادیر حداکثر به مدت 0.5 تا 30 ثانیه، 1 تا 60 دقیقه و 14 انتخاب ثبت می کند.

لوازم جانبی دیتالاگر جریان AC/DC و نشتی جریان AC هایوکی HIOKI LR8513 :

لوازم جانبی این مدل از کلمپ متر شامل یک عدد سی دی رام (دستور العمل استفاده، ابزار ورود و کالکتور بیسیم)، یک عدد دفترچه راهنمای اندازه گیری، یک عدد دفترچه هشدار برای استفاده از اشعه های رادیویی و دو عدد باتری آلکالاین AA مدل LR6 می باشد.
