میگر 5 کیلو ولت بنتک مدل BENETECH GM3125
High Voltage Insulation Tester GM3125
برند:BENETECH
یک سال گارانتی شرکتی و ده سال خدمات
مشخصات
دارای رزولوشن
اندازه گیری ۱٫۰ ولت
توانایی تنظیم ولتاژ در ۴ رنج
در محدوده های 500V/1000V/2500V/5000V
ولتاژ
در محدوده : ۳۰ تا ۶۰۰ ولت
تست عایقی در رنج
۰ تا ۱۰۰۰ گیگا اهم
توضیحات
میگر 5 کیلو ولت بنتک مدل BENETECH GM3125
High Voltage Insulation Tester GM3125
میگر یا تستر عایق بنتک BENETECH GM3125 یک تستر عایق کابل میباشد که دارای ویژگی های نسبتا شبیه به یک دستگاه حرفه ای در بین برندهای مختلف خود میباشد. از ویژگی های مهم و پایه این دستگاه قابلیت تنظیم ولتاژ از 500 ولت تا 5000 ولت ، و بازه تست از 0 تا 1000 گیگا اهم در ولتاژهای مختلف ، دقت 5% ، تست AC/DC از 30 تا 600 ولت و وضوح 0.1 را میتوان نام برد.

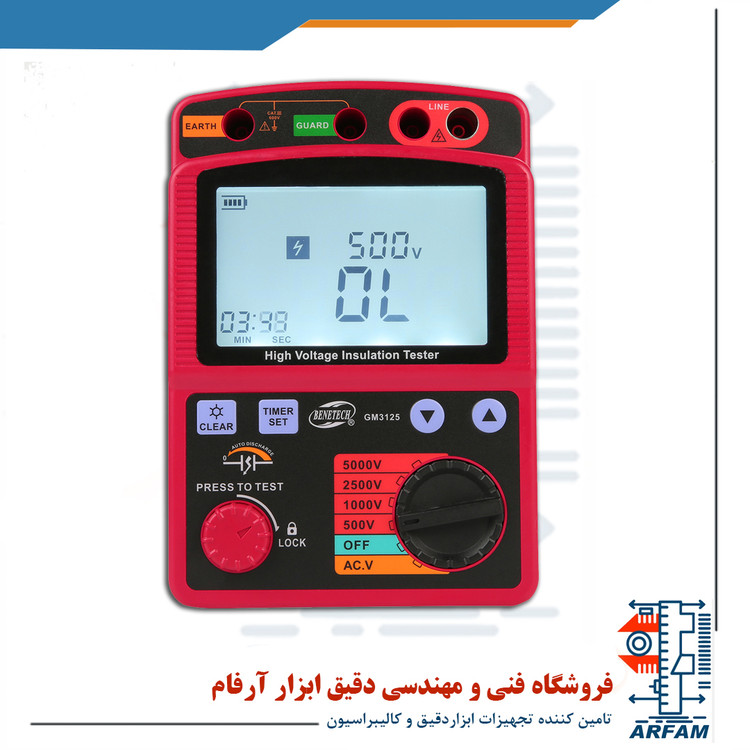

تستر عایق بنتک مدل BENETECH GM3125 همچنین توانایی اندازه گیری ولتاژ ثابت DC و متناوب AC تا رنج 600 ولت و توانایی تشخیص شاخص پلاریزاسیون را دارد. این مگااهم متر دارای صفحه نمایشگر دیجیتال است که علاوه بر نشانگر باتری، دارای تایمر نیز می باشد. سایر ویژگی های میگر بنتک م شامل خاموشی خودکار، روشن شدن با باتری و یا آداپتور 12 ولت، نور پس زمینه، هشدار صوتی و تصویری و قابلیت حمل است.
مشخصات فنی دستگاه:
- توانایی تنظیم ولتاژ در ۴ رنج در محدوده های 500V/1000V/2500V/5000V
- توانایی انجام تست عایقی در رنج های مختلف ولتاژ:
- در رنج 5 کیلو ولت در بازه ۰ تا ۱۰۰۰ گیگا اهم
- در رنج 2.5 کیلو ولت در بازه 0 تا 99.9 گیگا اهم
- در رنج 1 کیلو ولت در بازه 0 تا 1.99 گیگا اهم
- در رنج 500 ولت در بازه 0 تا 999 مگا اهم
- توانایی انجام تست ولتاژ AC/DC در محدوده : ۳۰ تا ۶۰۰ ولت
- دارای رزولوشن اندازه گیری ۱٫۰ ولت
- دارای جریان اتصال کوتاه ۱٫۴ میلی آمپر
- ولتاژ تغذیه 12 ولت که با 8 عدد باتری 1.5 ولتی تامین می شود
1. Insulation resistance tester:
| Rated voltage | 500V | 1000V | 2500V | 5000V |
| Test range | 0.0~99.9MΩ 100~999MΩ |
0.0~99.9 MΩ 100~999 MΩ 1.00~1.99GΩ |
0.0~99.9 MΩ 100~999 MΩ 1.00~1.99GΩ 10.0~99.9GΩ |
0.0~99.9 MΩ 100~999 MΩ 1.00~9.99GΩ 10.0~99.9GΩ 100~1000GΩ |
| Open circuit voltage | DC 500V +30%, -0% |
DC 1000V +20% -0% |
DC 2500V +20% -0% |
DC 5000V +20% -0% |
| Rated current | 0.5MΩloading 1mA~1.2mA |
1MΩ loading 1mA~1.2mA |
2.5MΩ loading 1mA~1.2mA |
5MΩ loading 1mA~1.2mA |
| Short- circuit current | Approx. 1.3mA | |||
| Accuracy | ±5%rdg±3dgt (0~99.9GΩ) ±20%rdg±3dgt (above 100GΩ) |
|||
2. Voltage tester:
30~600V (Resolution 1V)
| DV | AV | |
| Measuring range |
±30~±600V | 30~600V（50/60Hz） |
| Resolution | 1V | |
| Accuracy | ±2%rdg±3dgt | |
3.Technology parameter:
| Technology parameter | Technology index |
| Display | Max. 999 counts LCD display (1000 counts only at 1T is displayed) |
| Over range indication | OL mark appears on insulation resistance range. LO mark appears on voltage's range. |
| Auto- ranging | Range shifts to upper range: 1000 count Range shifts to lower range: 95 counts (merely on the insulation resistance range) |
| Sample rate | 0.5~ 10 times/sec |
| Operable altitude | Less than 2000m (Indoor use) |
| Operation circumstance | Temperature 0~40℃, humidity <= 85% |
| Storage circumstance | Temperature -20~ 60 , humidity <= 90% |
| Overload protection | Insulation resistance : AC 1200V/ 10s Voltage : AC 720V/ 10s |
| Voltage resistance | AC8320 (50/60Hz)/ 5 second (between electrical circuit and enclosure) |
| Insulation resistance | 1000M of more/ DC 1000V (between electrical circuit and enclosure) |
| Power supply | DC12V (8x1.5V LR14 battery) |
| Battery's life | Approx. 15 hours |
| Dimension | 153x 96 ×200mm |
| Weight | 1032g (without batteries and test wires) |
