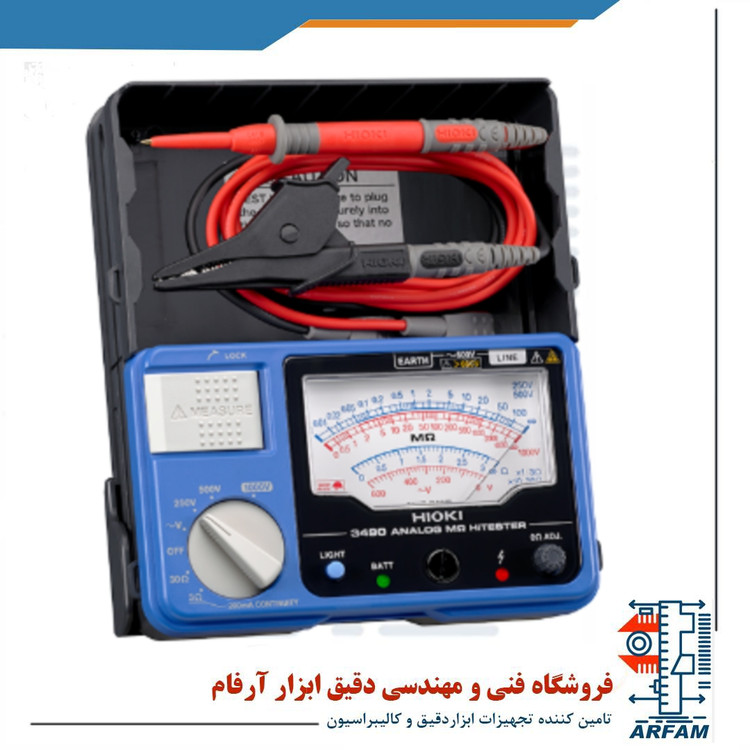

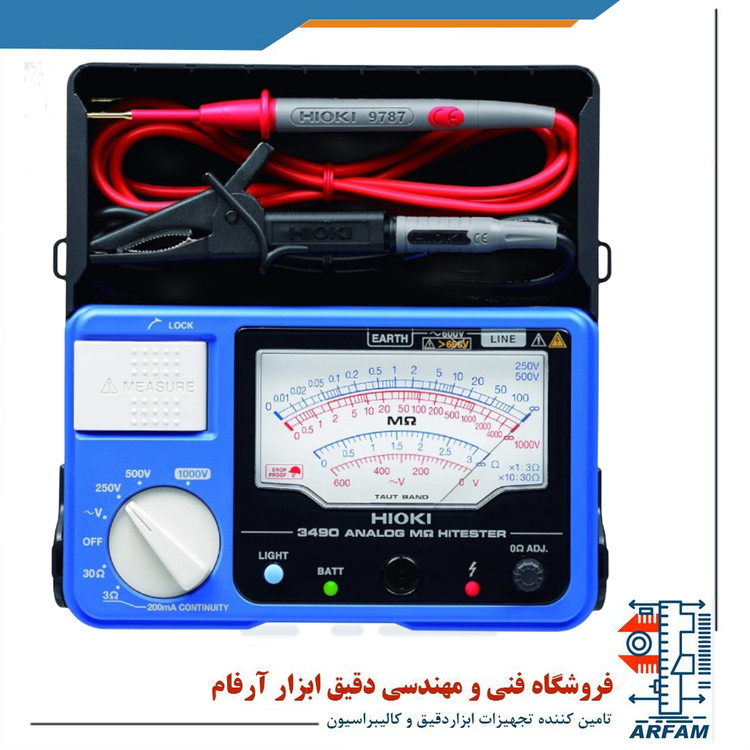

تستر عایق و میگر انالوگ HIOKI 3490

تستر عایق و میگر انالوگHIOKI 3490

HIOKI 3490Analog Insulation Tester



تستر عایق بندی هایوکی یا مگامتر طراحی همه جانبه ای دارد که شامل جعبه ای مشبک و همچنین اجزای ذخیره سیم تست می باشد. دستگاه تستر آنالوگ عایق بندی هایوکی مدل 3490 یک تستر آنالوگ مقاومت عایق تا ولتاژ 1000 ولت به شمار می آید. از دیگر قابلیت های این محصول می توان به شاخص مدار زنده، داشتن مقیاس شفاف بصورت LED، تخلیه الکتریکی خودکار، و بررسی وضعیت باتری اشاره کرد. ولتاژ خروجی دستگاه تستر عایق بندی مدل 3490 تا 100 V DC است. حداکثر مقدار نشان داده شده موثر این دستگاه تا 4000 مگا اهم می باشد. دقت این دستگاه در اولین دامنه موثر اندازه گیری شده تا 1000 مگا اهم است. مقاومت محدوده پایین این دستگاه هم تا 1 مگا اهم (مقدار مقاومت اندازه گیری شده برای حفظ ولتاژ تست) می باشد. مراقبت اضافه بار این دستگاه تا 660 V AC (10 ثانیه) است و همچنین بازه ولتاژ AC این دستگاه تا 600 ولت می باشد.

مشخصات کلی میگر انالوگ در سه رنج 250 - 500 و 1000 ولت هایوکی HIOKI 3490 :

یکی از کاربردهای این دستگاه در کوتاه کردن زمان کارهای مربوط به تست میدانی عایق بندی می باشد. این دستگاه به علت طراحی محکم خود در مقابل ضربه هایی که حاصل از افتادن از فاصله یک متری باشد مقاوم است. یکی از کاربردهای این دستگاه انجام چک استمرار در بازه 3 اهم از طریق تست 200 میلی آمپر است. این تستر دارای مقیاس بندی روشن و بصورت LED است. این دستگاه به چهار عدد باتری آلکالاین AA مدل LR6 نیاز دارد که می تواند در صورت استفاده دائم دستگاه را تا 20 ساعت (در بازه 500 ولت و عدم بار) روشن نگه دارد. ابعاد این دستگاه برابر با 159mm×177mm×53mm و وزن آن با در نظر گرفتن باتری و بدون در نظر گرفتن سیمهای تست 610 گرم می باشد. این دستگاه دارای گارانتی یک ساله است.











مشخصات فنی میگر انالوگ در سه رنج 250 - 500 و 1000 ولت هایوکی HIOKI 3490 :

ولتاژ خروجی دستگاه تستر عایق بندی مدل 3490 دارای 3 دامنه می باشد که شامل 250 V DC، 500 V DC و 1000 V DC است. حداکثر مقدار نشان داده شده موثر این دستگاه برابر با 100 مگا اهم و 4000 مگا اهم می باشد. دقت این دستگاه در اولین دامنه موثر اندازه گیری شده برابر با +-2% طول مقیاس و بین 0 تا 50 مگا اهم و تا 1000 مگا اهم است. مقاومت محدوده پایین این دستگاه برابر با 0.25 مگا اهم، 0.5 مگا اهم و 1 مگا اهم می باشد. مراقبت اضافه بار این دستگاه برابر با 660 V AC (10 ثانیه) است.



بازه مقاومت پایین این دستگاه در میزان دقت +-0.09Ω برابر با 3 اهم (در جریان تست 200 میلی آمپر) و در میزان دقت +-0.09Ω برابر با 30 اهم (در جریان تست 200 میلی آمپر) می باشد. بازه ولتاژ AC این دستگاه بین 0 تا 600 ولت و در دامنه 50/60 هرتز می باشد که دقت آن برابر با +-5% از حداکثر دقت مقدار مقیاس است و مقاومت ورودی به مقدار 100 کیلو اهم یا بیشتر دارد.
