تستر باتری UPS و سرب اسید HIOKI BT3554-50

تستر باتری UPS و سرب اسید HIOKI BT3554-50

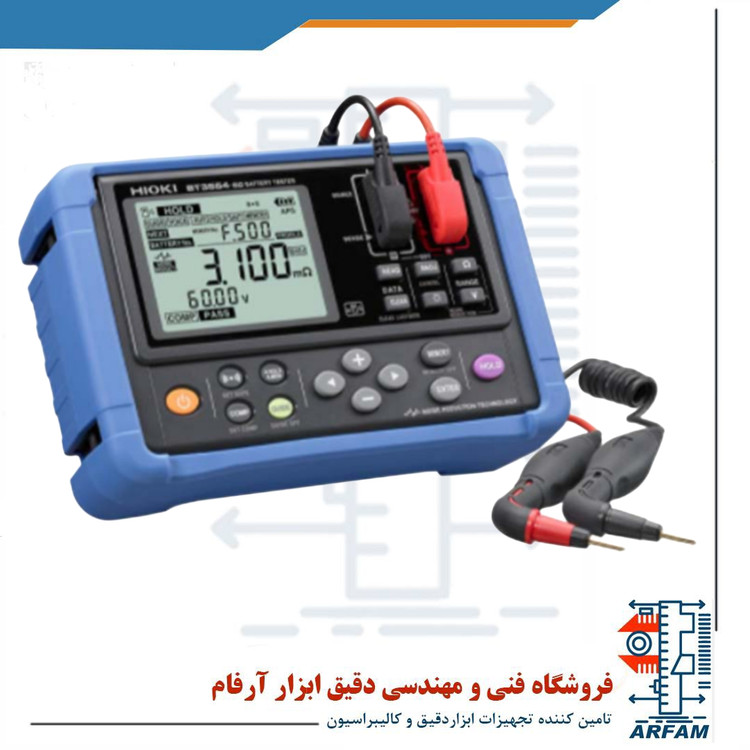

Battery Tester HIOKI BT3554-50

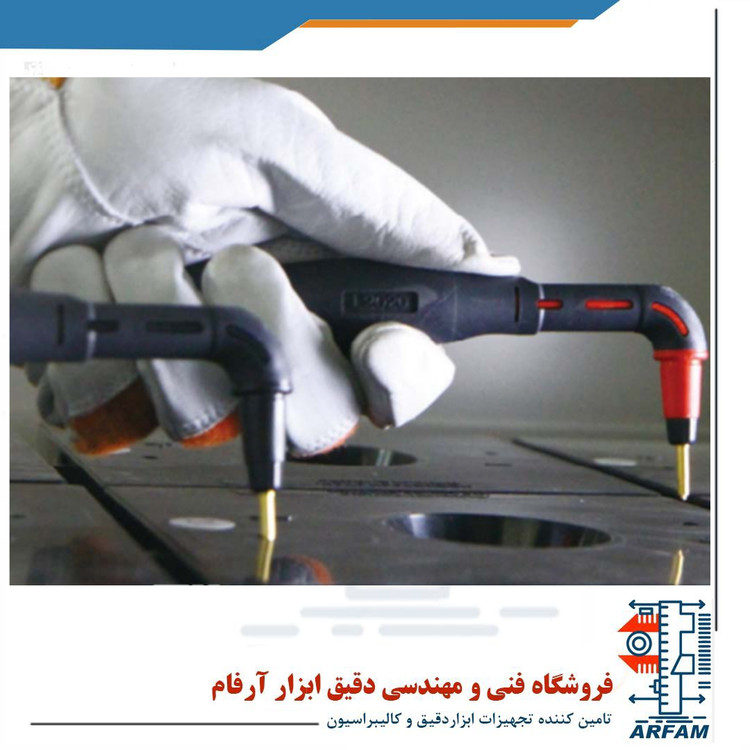

تسترهای باتری قابل حمل هایوکی از نگهداری باتری های ذخیره ای لازم و دارای کاربرد در کسب و کارهای مختلف پشتیبانی به عمل می آورند. تسترهای مقاومت درونی باتری مدل BT3554-50 استانداردهایی را برای ارزیابی خرابی و باقی ماندن حیات UPS و دیگر باتری های سربی-اسیدی با انجام تشخیص کامل از طریق تست مقاومت باتری دارند. سرب میخی شکل مدل L2020 کارایی تست را به همراه نوک ال شکل بهبود می بخشد و به شما این اجازه را می دهد تا به قسمت های مختلف باتری برای ارزیابی کامل ترمینال ها دسترسی داشته باشید. یکی از ویژگی های این دستگاه قابلیت اندازه گیری در هنگامی است که باتری به دستگاه میزبان وصل شده است، بدون این که لازم باشد تا اتصال آن را قطع کرد. یکی دیگر از ویژگی های این دستگاه سنجش و ذخیره داده ها در بازه زمانی 2 ثانیه است که نسبت به مدل 3554 خودش 60% بهبود پیدا کرده است.



یکی دیگر از ویژگی های این دستگاه قابلیت تشخیص خرابی باتری بصورت سریع (تایید، هشدار، عدم تایید) از طریق اندازه گیری مقاومت درونی و ولتاژ می باشد. یکی دیگر از خصوصیات این دستگاه مربوط به فناوری کاهش نویز است که مقاومت نویز را بهبود می بخشد. قابلیت دیگر این محصول اتصال داده ها با سایت اطلاعاتی و همچنین ذخیره آن است که باعث می شود تا زمان کار افراد با آن کاهش پیدا کند. یکی دیگر از ویژگی های این دستگاه قابلیت انتقال داده های اندازه گیری شده به تبلت ها یا گوشی های هوشمند است.



از دیگر ویژگی های این دستگاه می توان به دامنه سنجش دما (-10 تا 60 درجه سلسیوس)، تنظیم صفر، قابلیت نگه داری داده ها بصورت خودکار، حافظه خودکار، ذخیره خودکار نیرو و ساعت اشاره کرد. بازه اندازه گیری ولتاژ این محصول تا 60 +-60.00 می باشد. دقت اندازه گیری دمای این دستگاه تا 60 درجه سلسیوس (140 درجه فارنهایت) است و همچنین حداکثر مقدار مطلق ورودی ولتاژ تا 60 V DC (بدون ورودی AC) می باشد.







مشخصات کلی تستر باتری UPS و سرب اسید برند هایوکی HIOKI BT3554-50 :

تسترهای باتری مدل BT3554-50 کاربرد اندازه گیری و ذخیره داده ها را به طور سریع و در طی 2 ثانیه دارند. یکی دیگر از کاربردهای دیگر این دستگاه تشخیص خرابی باتری بصورت سریع و فوری است. یکی دیگر از کاربردهای این محصول تسهیل اندازه گیری به کمک راهنمای تصویری و صوتی است. یکی دیگر از کاربردهای این دستگاه کاهش زمان کار افراد با آن می باشد. مجموعه ای از داده های اندازه گیری شده می تواند بصورت مرکزی با استفاده از نرم افزار GENNECT مدیریت شوند (که برای این کار نیاز به آدابتور مدل Z3210 می باشد). همچنین طراحی جدید بخش محافظ این دستگاه باعث حالت ارگونومیک بهتر آن شده که نگه داشتن و طول عمر آن را در کارهای میدانی افزایش می دهد.

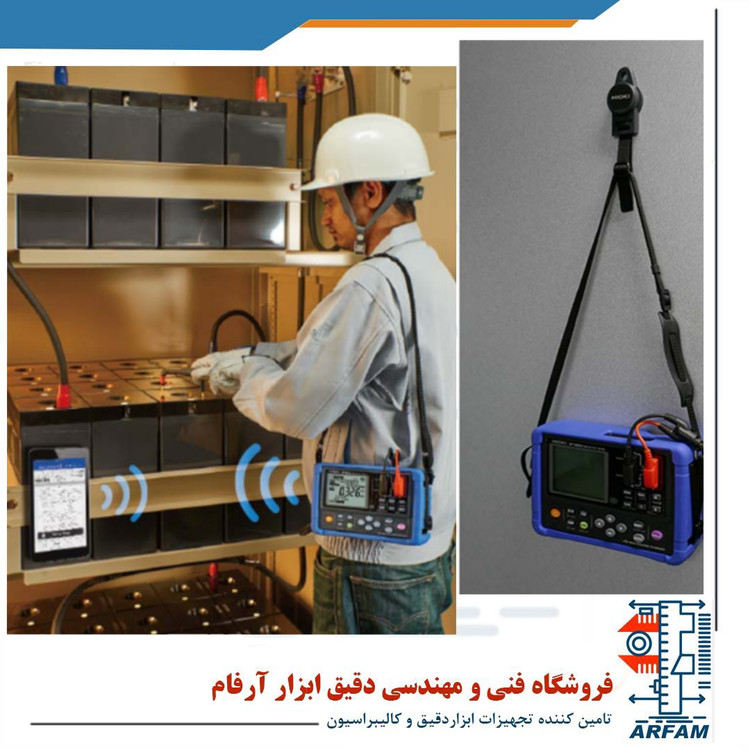

این دستگاه دارای گارانتی یک ساله است. این محصول از طریق کابل USB یا فناوری ارتباطی بیسیم بلوتوث (در زمانی که Z3210 نصب شده باشد) در زمینه انتقال داده ها عمل می کند. این تستر از 8 عدد باتری خشک آلکالاین AA به مدل LR6 استفاده می کند که در صورت استفاده مداوم (بدون نصب Z3210) می تواند دستگاه را به مدت 8.3 ساعت روشن نگه دارد که این مدت زمان با نصب Z3210 و فعال بودن ارتباط بیسیم به 8.2 ساعت کاهش پیدا می کند. ابعاد این دستگاه برابر با 199mm×132mm×60.6mm و وزن آن با در نظر گرفتن باتری و محافظ برابر با 960 گرم است.











مشخصات فنی تستر باتری UPS و سرب اسید برند هایوکی HIOKI BT3554-50 :

تسترهای باتری مدل BT3554-50 دارای چهار بازه اندازه گیری مقاومت می باشد که برابر با 0 (حداکثر مقدار نمایش 3.100 مگا اهم، شفافیت 1μΩ) تا 3 اهم (حداکثر مقدار نمایش 3.100 اهم، شفافیت 1mΩ) می باشد و دقت اندازه گیری آن برابر با +-0.8%rdg+-6dgt (در بازه 3mΩ برابر با +-1.0%rdg+-8dgt است) می باشد. فرکانس منبع تست این دستگاه برابر با 1 کیلوهرتز +- 30 هرتز است. این فرکانس در حالت اجتناب از فرکانس نویز برابر با 1 کیلوهرتز +- 80 هرتز است.



جریان تست آن برابر با 160 میلی آمپر (بازه 3m/30 mΩ)، 16 میلی آمپر (بازه 300 mΩ) و 1.6 میلی آمپر )دامنه 3Ω) می باشد. ولتاژ ترمینال باز آن در پیک 5 V می باشد. بازه اندازه گیری ولتاژ این محصول دارای 2 محدوده بوده و بین 6-+ ولت (حداکثر مقدار قابل نمایش +-6.000 V با شفافیت 1 mV) تا 60-+ (حداکثر مقدار قابل نمایش +-60.00 با شفافیت 10 mV) است که دقت آن برابر با +-0.08%rdg+-6dgt می باشد. دقت اندازه گیری دمای این دستگاه در دامنه -10 درجه سلسیوس تا 60 درجه سلسیوس (14 درجه فارنهایت تا 140 درجه فارنهایت) است و حداکثر مقدار قابل نمایش آن 60 درجه سلسیوس (140 درجه فارنهایت) است و دقت اندازه گیری آن برابر با +-1.0°C (+-1.8°F) می باشد. این دقت اندازه گیری در سه حالت زیر اتفاق می افتد:



1. در زمان استفاده سنسور دمای 6460 به همراه سرب گیره ای شکل2. در زمان استفاده از پروب دمایی 9451 (که +-0.9°C یا +-0.9°F را هم اضافه کنید و همچنین طول کابل برابر با 1.5 متر باشد).3. در زمان استفاده از پروب دمایی 9451S (که +-0.5°C یا +-0.9°F را هم اضافه کنید و همچنین طول کابل برابر با 0.1m می باشد). دقت دستگاه BT3554-50 به تنهایی با ورودی شبیه سازی شده برابر با +-5°C یا +-0.9°F است. حداکثر مقدار مطلق ورودی ولتاژ برابر با 60 V DC (بدون ورودی AC) می باشد. زمان اندازه گیری در این دستگاه 100ms و زمان پاسخ آن هم تقریبا 1.6 ثانیه می باشد. در مقایسه این دستگاه مقادیر اندازه گیری شده با مقادیر آستانه مقایسه می شوند تا گزارشی از آن را به کاربر ارائه نماید. روش نمایش این گزارش هم به این صورت است که:



نتایج همانطوری که در زیر نمایش داده شده اند هستند که صدای هشدار هم به گوش می رسد. در زمان مقایسه مقادیر ولتاژ (بالا)، مقدار مقاومت (پایین)= تایید، مقدار مقاومت (متوسط)= هشدار و مقدار مقاومت (بالا)= عدم تایید است. در هنگامی که مقدار ولتاژ (پایین) باشد، مقدار مقاومت (پایین)= هشدار، مقدار مقاومت (متوسط)= هشدار و مقدار مقاومت (بالا)= عدم تایید است.



در صورتی که نتیجه گزارش بصورت هشدار یا عدم تایید باشد، صدای هشدار با قرمز شدن نور پس زمینه همراه می شود. روش گزارش دهی ولتاژ هم بر اساس مواردی که کاربر می تواند انتخاب کند شامل ABS (گزارش مقدار مطلق)، POL (گزارش قطبیت) می باشد. تنظیمات قابل ذخیره این دستگاه هم 200 جدول است. کارکرد حافظه این دستگاه هم بصورت زیر است. عمل: داده های اندازه گیری شده را ذخیره، بارگیری و پاک می کند، اطلاعات پروفایل را ذخیره و پاک می کند، تعداد داده ها هم 6000 می باشد. معماری: 500 مجموعه داده در هر واحد (12 واحد). داده های ذخیره شده: داده های اندازه گیری شده و ذخیره شده با اطلاعات پروفایل اتصال برقرار می کنند.



1. داده های اندازه گیری شده: داده ها می توانند از طریق عمل ابزار ذخیره، بارگیری و پاک شوند. الف) تاریخ و زمان ب) مقادیر مقاومت، ولتاژ و دما ج) مقدار آستانه مقایسه گر و نتیجه گزارش2. اطلاعات پروفایل: اطلاعات پروفایل می توانند با استفاده از نرم افزار مربوطه (GENNECT Cross یا GENNECT One) ذخیره، بارگیری و پاک شوند.



الف) شماره های پروفایل (1 تا 100 (داده های ب، ج و د زیر برای هر شماره پروفایل ذخیره می شوند).ب) مکان: مشخصات تعریف شده توسط کاربر مانند مکان UPS. ج) اطلاعات دستگاه: مشخصات تعریف شده توسط کاربر مانند شماره مدیریت UPS. د) شماره باتری: 1 تا 500 (شماره آغاز، شماره پایان). سنجش ناوبری این دستگاه به این صورت است که عمل دستگاه باعث می شود تا شماره بعدی باتری از طریق صفحه نمایش و راهنمای صوتی اعلام شود تا مورد سنجش قرار گیرد. خروجی صدا توسط یک دستگاه موبایل متصل در زمان استفاده از Z3210 و یک برنامه نرم افزار ایجاد می شود (GENNECT Cross). آماده سازی در ناوبری سنجش هم به این صورت است که اطلاعات کاربری که به همراه نرم افزار پشتیبان ثبت شده است (GENNECT Cross یا GENNECT One) باید به دستگاه انتقال پیدا کند







لوازم جانبی تستر باتری UPS و سرب اسید برند هایوکی HIOKI BT3554-50 :

لوازم جانبی این دستگاه شامل یک عدد کیف قابل حمل مدل C1014، یک عدد محافظ مدل Z5041، یک مجموعه فیوز Z5050، یک عدد بستر تنظیم 0، یک عدد بند گردنی، سک عدد کابل یو اس بی، یک عدد CD نرم افزار (GENNECT One)، هشت عدد باتری آلکالاین AA مدل LR6 و یک عدد دفترچه راهنما می
