مگا اهم متر دیجیتال 1000 ولت HIOKI IR4057-50

مگا اهم متر دیجیتال 1000 ولتHIOKI IR4057-50

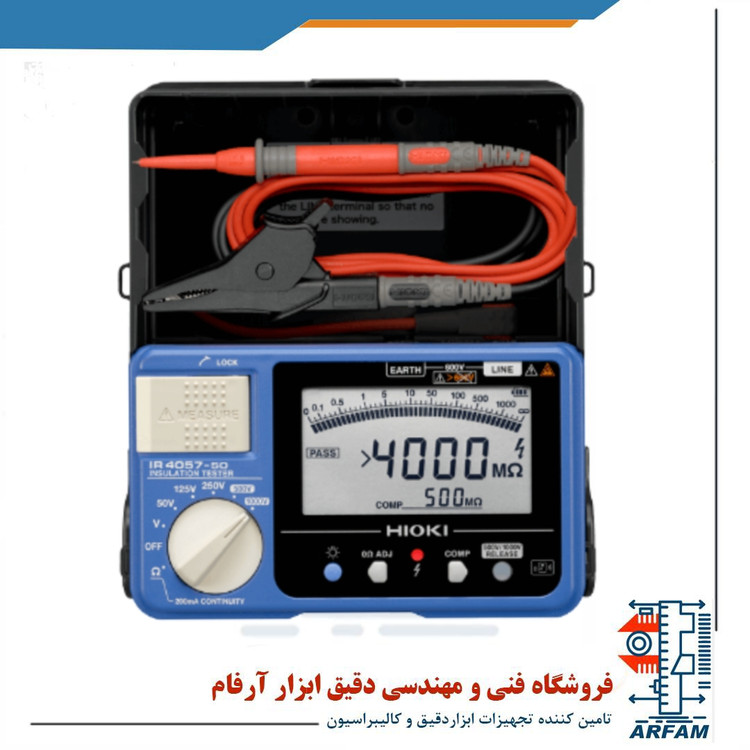

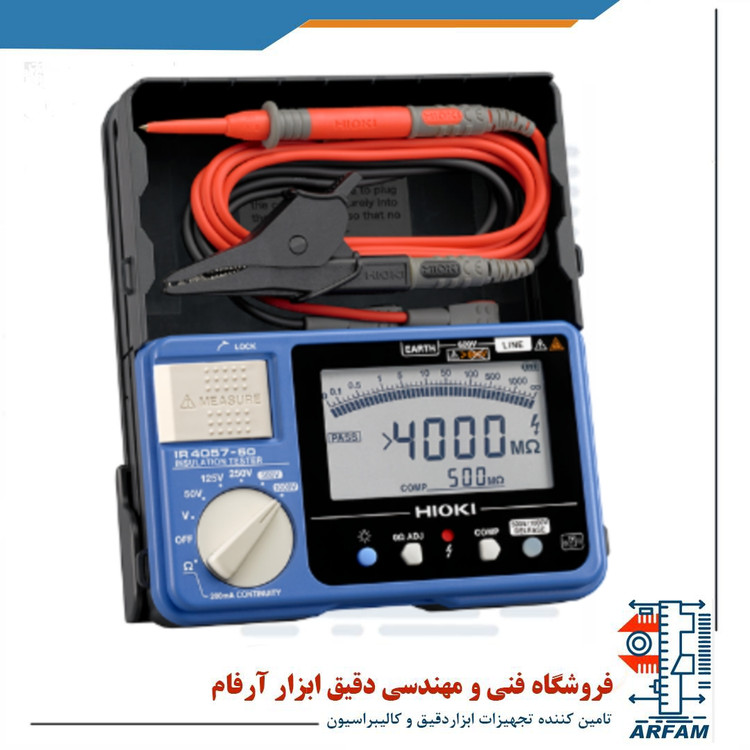

Digital Insulation Tester HIOKI IR4057-50



تستر های عایق یا مگامتر هایوکی طراحی همه جانبه ای دارند که شامل جعبه های مشبک و همچنین اجزای ذخیره سیم تست ها می باشند. مدل تستر IR4057-50 هایوکی یک تستر مقاومت عایق دیجیتال است که دارای 5 محدوده تا 1000 ولت است که قابلیت نمایش نمودار میله ای دارد که عملکرد کارامد آن باعث می شود تا زمان کار کاهش پیدا کند. این دستگاه قابلیت انتقال داده به تبلت یا گوشی های هوشمند دارد. این دستگاه دارای 5 بازه تست ولتاژ تا 1000 ولت و تا 4000 مگا اهم را دارد. یکی دیگر از ویژگی های این دستگاه خوانش دیجیتال پایدار و با سرعت زیاد است، بصورتی که فقط 0.3 ثانیه نیاز است تا تصمیم تایید یا عدم تایید توسط این دستگاه گرفته شود. خصوصیت دیگر این محصول داشتن چک استمرار با استفاده از تست 200 میلی آمپر می باشد. از ویژگی های دیگر این دستگاه می توان به نمایش مقدار اندازه گیری شده مگااهم پس از سپری شدن 1 دقیقه، شاخص مدار زنده، تخلیه خودکار برقی، تشخیص خودکار AC/DC، مقایسه گر و ذخیره خودکار نیرو اشاره کرد.

ولتاژ خروجی این دستگاه تا 1000 V DC می باشد. حداکثر مقدار نشان داده شده موثر این دستگاه تا4000 مگااهم می باشد. مقاومت در محدوده پایین این دستگاه تا 1 مگا اهم می باشد. بازه ولتاژ DC این محصول تا 600 ولت (شفافیت 1 ولت) می باشد. بازه ولتاژ AC این محصول تا 600 ولت (شفافیت 1 ولت) می باشد. بازه مقاومت پایین این دستگاه برای بررسی استمرار سیم کشی زمین تا 1000 اهم (شفافیت 1 اهم) می باشد.







مشخصات کلی مگا اهم متر دیجیتال 1000 ولت 4 گیگا اهم هایوکی HIOKI IR4057-50 :

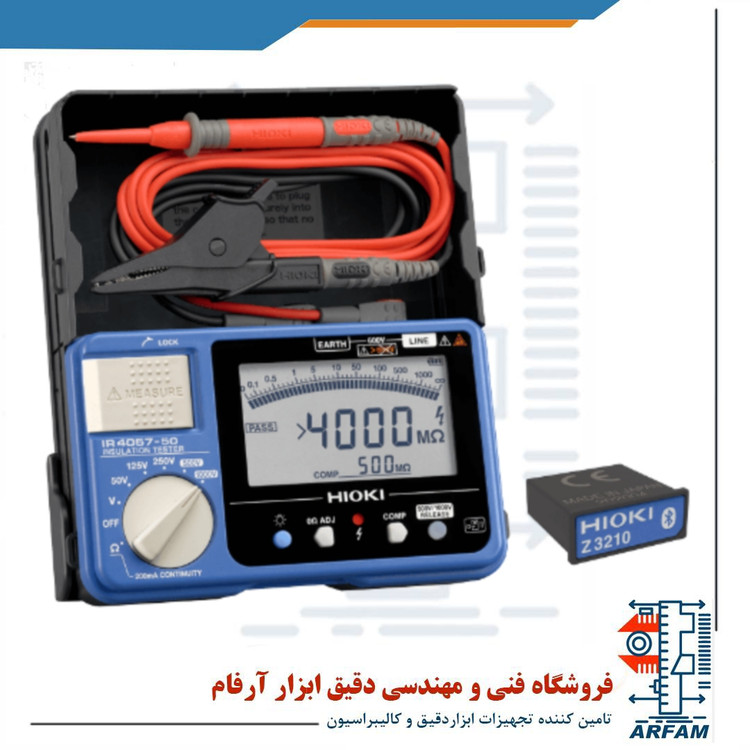

این دستگاه با استفاده از نرم افزار رایگان GENNECT Cross در زمینه انتقال داده به فایل اکسل به تبلت یا گوشی هوشمند کاربرد دارد (آدابتور بیسیم Z3210 مورد نیاز است). این دستگاه به علت طراحی محکم خود از خود در برابر افتادن از فاصله یک متری مقاومت نشان می دهد. این دستگاه از یک LED روشن و یک LCD شفاف و همچنین یک لامپ LED روشن برای انجام تست بهره می برد (که می توان از L9788-11 یا L9788-10 به این منظور استفاده کرد. این دستگاه با توجه به ولتاژ سنج AC/DC که دارد برای تست سیستم های تولید نیروی خورشیدی و وسایل نقلیه الکتریکی کاربرد ایده آلی دارد. صفحه نمایش این دستگاه LCD مدل FSTN نیمه رسانا به همراه نور پس زمینه می باشد که شاخص نمودار میله ای را در خود جای داده است.



این دستگاه از 4 عدد باتری آلکالاین AA مدل LR6 بهره می برد که در صورت استفاده مداوم می تواند دستگاه را تا 20 ساعت روشن نگه دارد (بر اساس تست های خانگی). ابعاد این دستگاه برابر با 159mm×177mm×53mm می باشد و وزن آن هم با در نظر گرفتن باتری و بدون سیم های تست برابر با 640 گرم می باشد. این دستگاه گارانتی یک ساله دارد.











مشخصات فنی مگا اهم متر دیجیتال 1000 ولت 4 گیگا اهم هایوکی HIOKI IR4057-50 :

ولتاژ خروجی این دستگاه برابر با 50 V DC، 125 V DC، 250 V DC، 500 V DC و 1000 V DC می باشد. حداکثر مقدار نشان داده شده موثر این دستگاه برابر با 100 مگااهم، 250 مگااهم، 500 مگااهم، 2000 مگااهم و 4000 مگااهم می باشد. دقت اولین بازه اندازه گیری شده موثر بر اساس مگااهم در این دستگاه برابر با +-2%rdg.+-2dgt در بازه 0.200 تا 10.00، در بازه 0.200 تا 25.0 برابر با +-2%rdg.+-2dgt، در بازه 0.200 تا 50.0 برابر با +-2%rdg.+-2dgt، در بازه 0.200 تا 500 برابر با +-%rdg.+-2dgt و در بازه 0.200 تا 1000 برابر با +-2%rdg.+-2dgt می باشد.



مقاومت در محدوده پایین این دستگاه برابر با 0.05 مگااهم، 0.125 مگااهم، 0.25 مگااهم، 0.5 مگااهم و 1 مگا اهم می باشد. محافظت بار بیش از حد در این دستگاه برابر با 600 V AC (10 ثانیه) می باشد. بازه ولتاژ DC این محصول برابر با 0 (شفافیت 0.0001 ولت) تا 600 ولت (شفافیت 1 ولت) می باشد که دارای 4 دامنه بوده که دقت پایه آن برابر با +-1.3%rdg.+-4dgt. می باشد و مقاومت ورودی آن برابر با 100 کیلو اهم یا بالاتر می باشد. بازه ولتاژ AC این محصول از 0 (شفافیت 0.1 ولت) تا 600 ولت (شفافیت 1 ولت) می باشد که دارای 2 دامنه می باشد و دقت پایه آن برابر با +-2.3%rdg.+-8dgt. می باشد که مقاومت ورودی آن برابر با 100 کیلو اهم یا بالاتر می باشد (اصلاح کننده میانگین). بازه مقاومت پایین این دستگاه دارای 3 دامنه بوده و برای بررسی استمرار سیم کشی زمین برابر با 0 (شفافیت 0.01 اهم) تا 1000 اهم (شفافیت 1 اهم) می باشد و دقت پایه آن برابر با +-3%rdg.+-2dgt می باشد. زمان پاسخ این دستگاه تقریبا 0.3 ثانیه برای تصمیم تایید یا عدم تایید می باشد (بر اساس تست های خانگی). تعداد اندازه گیری ها برابر با 1000 مرتبه (در چرخه 5 ثانیه روشن و 25 ثانیه خاموش) می باشد.







لوازم جانبی مگا اهم متر دیجیتال 1000 ولت 4 گیگا اهم هایوکی HIOKI IR4057-50 :

لوازم جانبی تستر IR4057-50 هایوکی شامل یک عدد کابل اتصال L4930، 1 ست گیره مدل L4935، یک ست پین تست مدل L4938، 1 عدد بند گردنی، 1 عدد دفترچه راهنما و چهار عدد باتری آلکالاین AA مدل LR6 می باشد.
