بازه ولتاژ
سنجش ولتاژ 1000 V rms و سنجش گذرای 2.200 kV پیک
بازه جریان
50 میلی آمپر تا 5 کیلو آمپر AC و 10 A DC تا 2 kA DC
بازه نیرو
50 وات تا 6 مگاوات
منبع تغذیه
یک آدابتور AC مدل Z1002 (100 ولت تا 240 ولت V AC بین دامنه 50 تا 60 هرتز و جریان اندازه گیری شده آن برابر با 1.7 آمپر
لوازم جانبی
یک آدابتور AC مدل Z1002 (100 ولت تا 240 ولت V AC بین دامنه 50 تا 60 هرتز و جریان اندازه گیری شده آن برابر با 1.7 آمپر
پاور انالایزر سه فاز 6000 آمپر ACHIOKI PQ3100
Power Quality Analyzer HIOKI PQ3100
دستگاه PQ3100 یک آنالیزگر کیفیت توان برای نظارت و ثبت بی نظمی های ذخیره نیرو است و باعث می شود تا دلایل مشکل به سرعت پیدا شوند. این محصول قابلیت اندازه گیری جریان تا 6000 A AC را دارد. یکی دیگر از ویژگی های این دستگاه تنظیمات سریع آن است که برای روشهای اندازه گیری، راهنمایی در صفحه نمایش آن موجود می باشد. این دستگاه قابلیت ثبت اجزای موجی شکل تا 1 ثانیه قبل و 10 ثانیه بعد از رخداد بی نظمی می باشد. این محصول قابلیت ذخیره نیرو بصورت مستقیم به سنسورهای جریان متصل را دارد. یکی دیگر از ویژگی های این محصول قابلیت انتقال مقادیر اندازه گیری شده به لاگر داده هایوکی با استفاده از فناوری آدابتور بیسیم بلوتوث ورژن 2 و بعد از آن (به دستگاه های مطابق و لینک با LR8410) می باشد.. قابلیت دیگر این دستگاه ایجاد گزارشات بصورت آسان با نرم افزار PQ ONE می باشد. بازه های جریان این دستگاه تا 5 کیلو آمپر AC و برای 10 A DC تا 2 kA DC می باشد (به سنسور جریان در حال استفاده بستگی دارد). بازه های نیرو در این دستگاه تا 6 مگاوات می باشد. هارمونی درونی (ولتاژ/جریان) این دستگاه تا مرتبه تا 49.5 می باشد.
مشخصات کلی پاور انالایزر سه فاز 6000 آمپر AC هارمونیک هایوکی HIOKI PQ3100 :

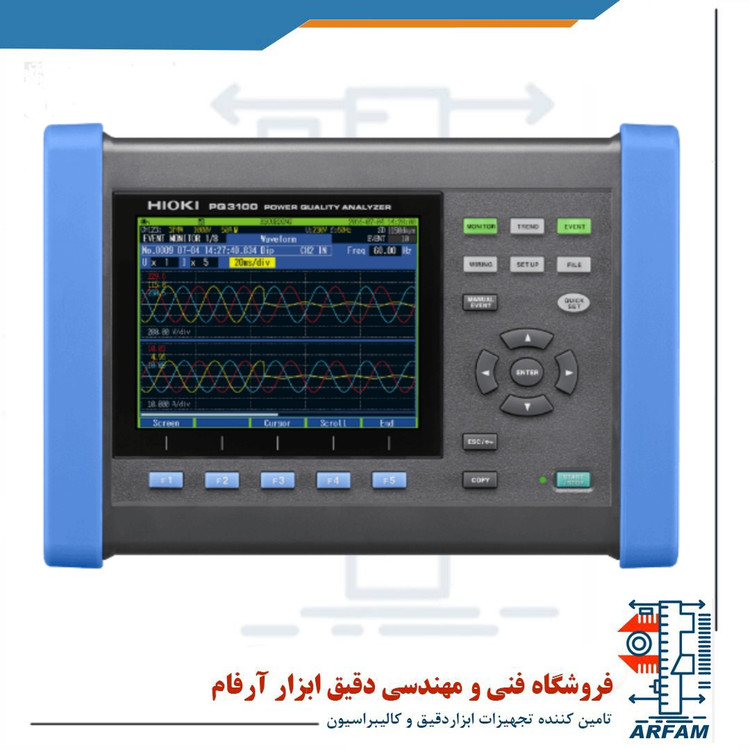

دستگاه پاور انالایزر هارمونیک هایوکی مدل PQ3100 در ارزیابی مشکلات مربوط به ذخایر نیرو مانند کاهش ولتاژ، مسائل الکتریکی و هارمونی آن ها کاربرد دارد. یکی دیگر از کاربردهای این دستگاه ثبت داده ها شامل ولتاژ، جریان و هارمونی به طور همزمان و در امتداد یک محور زمان می باشد. یکی دیگر از کاربردهای این دستگاه در اندازه گیری جریان DC در طی یک مدت زمان گسترش یافته می باشد (به همراه سنسور جریان خودکار صفر Ac/DC).. ارتباط این دستگاه از طریق کارت حافظه SD/SDHC، LAN (عملکرد سرور HTTP و عملکرد FTP و ارسال ایمیل) و یا کابل USB سری 2.0 و RS-232C برای ارتباط/لینک LR8410) صورت می پذیرد. صفحه نمایش LCD این دستگاه از نوع TFT و اندازه آن 6.5 اینچ می باشد (480×640 نقطه).
منبع نیروی این دستگاه شامل یک آدابتور AC مدل Z1002 (100 ولت تا 240 ولت V AC بین دامنه 50 تا 60 هرتز و جریان اندازه گیری شده آن برابر با 1.7 آمپر) می باشد. همچنیناین دستگاه می تواند از باتری Z1003 استفاده کند که مدت زمان استفاده مداوم از آن 8 ساعت و زمان شارژ شدن آن حداکثر 5 ساعت و سی دقیقه از طریق آدابتور AC است). ابعاد این دستگاه برابر با 300mm×211mm×68mm و وزن آن برابر با 2.5 کیلوگرم (به همراه باتری) است. این دستگاه دارای گارانتی یک ساله است.
مشخصات فنی پاور انالایزر سه فاز 6000 آمپر AC هارمونیک هایوکی HIOKI PQ3100 :

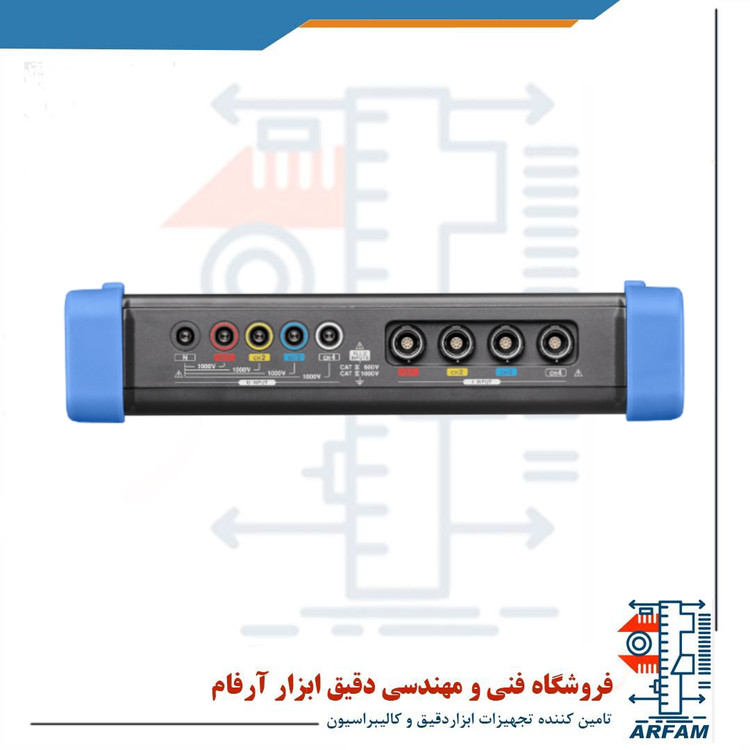

نوع خطوط اندازه گیری این دستگاه به صورت تک فازی دو سیم، تک فاز سه سیم، سه فاز سه سیم یا سه فاز چهار سیم به همراه یک کانال ورودی اضافه CH4 می باشد که برای اندازه گیری ولتاژ، جریان و نیرو (اندازه گیری AC یا DC می باشد). بازه ولتاژ این دستگاه شامل سنجش ولتاژ 1000 V rms و سنجش گذرای 2.200 kV پیک می باشد. بازه های جریان این دستگاه شامل 50 میلی آمپر تا 5 کیلو آمپر AC و 10 A DC تا 2 kA DC می باشد (به سنسور جریان در حال استفاده بستگی دارد).
بازه های نیرو در این دستگاه شامل 50 وات تا 6 مگاوات می باشد (بصورت خودکار بر اساس جریان در حال استفاده تعیین می شود). دقت پایه در این دستگاه بصورت های زیر می باشد: ولتاژ: +-0.2% از ولتاژ اسمی، جریان: +-0.1%rdg.+-0.1%f.s بعلاوه دقت سنسور جریان، نیروی فعال: +-0.5%rdg.+-0.5%f.s بعلاوه دقت سنسور جریان، و AC+-0.2%rdg.+-0.1%f.s. بعلاوه دقت سنسور جریان می باشد. موارد اندازه گیری در این دستگاه بصورت زیر است:1. ولتاژ گذرا: نمونه گیری 200 کیلوهرتز.2. چرخه فرکانس: به عنوان یک چرخه محاسبه می شود.3. ولتاژ (2/1) RMS، جریان (2/1) RMS: محاسبه یک چرخه که وسط هر چرخه بازیابی می شود4. تورم ولتاژ، افت ولتاژ و قطع ولتاژ، RVC (نسخه 2.0 یا بیشتر): محاسبه ولتاژ (2/1) RMS، 5. جریان عبوری: محاسبه نیمی از چرخه: به عنوان مقدار جریان RMS برای داده های موجی شکل جریان که در هر نیم چرخه نمونه برداری شده است
6. فرکانس 200 میلی ثانیه: تحت 10 یا 12 چرخه محاسبه می شود 7. فرکانس 10 ثانیه: به عنوان زمان کل مدار در طی دوره 10 ثانیه محاسبه می شود. 8. پیک موجی شکل ولتاژ، پیک موجی شکل جریان9. ولتاژ، جریان، نیروی فعال، نیروی آشکار، نیروی واکنش گرا، انرژی فعال، انرژی آشکار، انرژی واکنش گرا، هزینه انرژی، فاکتور نیرو، فاکتور نیروی جایگزین، فاکتور نامتعادل ولتاژ و فاکتور نامتعادل جریان 10. فاکتور کرست ولتاژ، فاکتور کرست جریان11.زاویه فاز هارمونی (ولتاژ/جریان)، نیروی هارمونی: مرتبه صفر تا پنجاه.12. زاویه فاز هارمونی ولتاژ-جریان : مرتبه یکم تا پنجاهم.13. فاکتور مجموع هارمونی انحرافات (ولتاژ/جریان). 14. هارمونی درونی (ولتاژ/جریان) مرتبه 0.5 تا 49.5 می باشد. 16. حالت چشمک زدن IEC و V10. حداکثر فواصل ثبت این دستگاه 1 سال و حداکثر تعداد قابل ثبت آن برابر با 9999×365 روز می باشد. اتصال لاگر آن از طریق ارسال مقادیر اندازه گیری شده به لاگر از طریق آدابتور تغییر سریال مجهز به فناوری بیسیم بلوتوث نسخه 2 و بالاتر می باشد که دستگاه های پشتیبان آن هایوکی مدل LR8410 با لاگرهای سازگار اتصالی می باشد.
لوازم جانبی پاور انالایزر سه فاز 6000 آمپر AC هارمونیک هایوکی HIOKI PQ3100 :

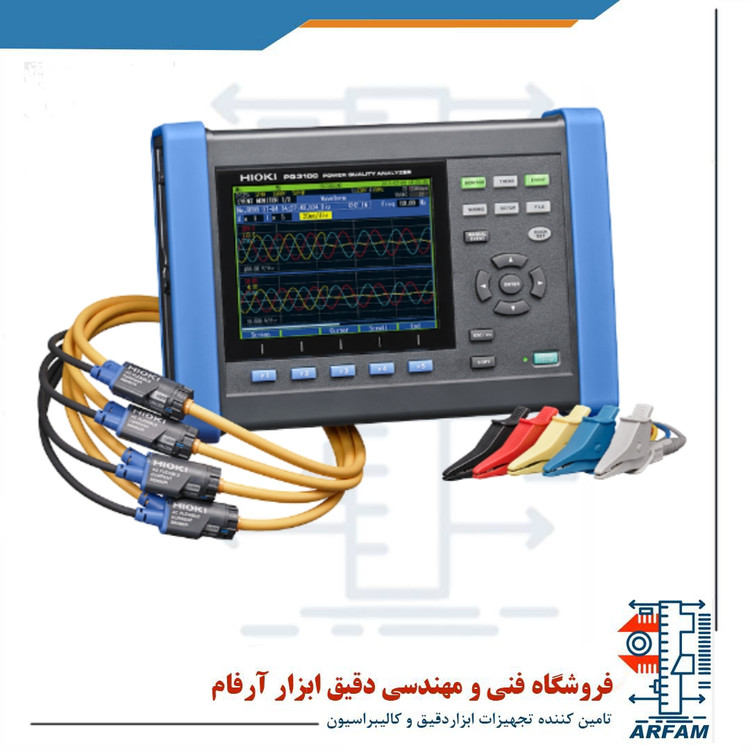

لوازم جانبی این دستگاه شامل یک عدد دفترچه راهنما، یک عدد دفترچه راهنما برای اندازه انجام اندازه گیری ها، یک ست سیم ولتاژ L1000-05، یک ست از گیره های قرمز، زرد،آبی،خاکستری به تعداد هرکدام پنج عدد، 5 عدد لوله مارپیچ، 1 ست گیره رنگی (برای تشخیص رنگ سنسور گیره)، یک عدد آدابتور AC مدل Z1002، یک عدد بند، یک کابل USB (به طول 1 متر)، یک عدد باتری Z1003 و یک عدد سی دی نرم افزار PQ ONE.
