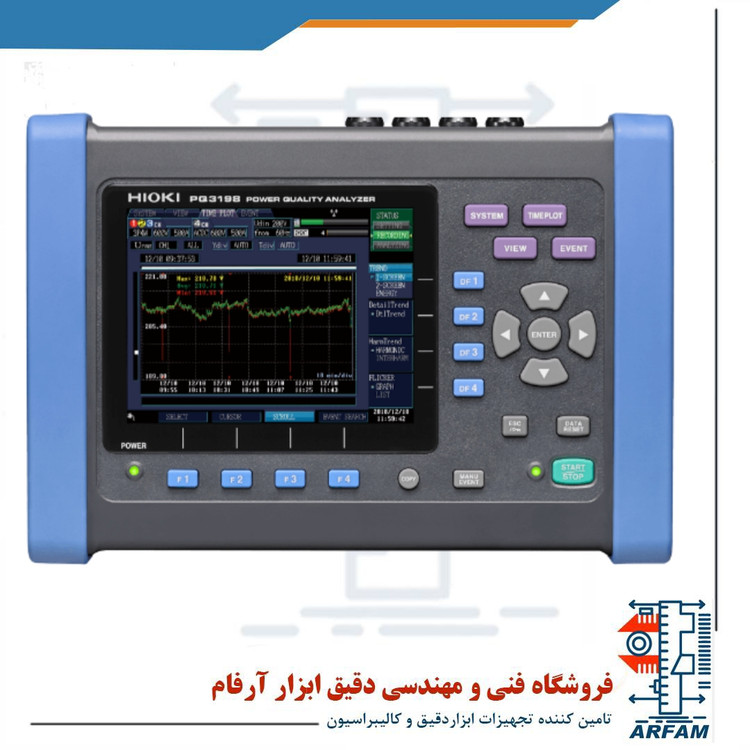

دستگاه های نیروسنج و آنالیزگرهای هایوکی بهترین ابزار سنجش نیرو برای اندازه گیری خطوط تک فاز تا سه فاز با میزان دقت بالا می باشد. دستگاه جدید و اصلاح شده PQ3198 یک آنالیزگر کیفیت نیرو برای نظارت و ثبت بی نظمی های ذخیره نیرو است و باعث می شود تا دلایل مشکل به سرعت پیدا شوند. ویژگی های این دستگاه شامل توانایی عمل سنسورهای جریان بصورت مستقیم از PQA و توانایی های بیشتر ثبت می باشد. یکی دیگر از ویژگی های این دستگاه دقت بالا و ثبت مداوم است (نیرو شامل 0.1% از ولتاژ اسمی می باشد، A:+-0.1%rdg.+-0.1%f.s., W: +-0.2%rdg.+-0.1% f.s). بازه های جریان این دستگاه شامل 500 میلی آمپر تا 5 کیلو آمپر AC (به سنسور جریان در حال استفاده بستگی دارد). بازه های نیرو در این دستگاه تا 3 مگاوات می باشد. چرخه فرکانس: به عنوان یک چرخه و تا 70 هرتز محاسبه می شود. فرکانس 200 میلی ثانیه: بصورت 10 یا 12 چرخه محاسبه می شود و تا 70 هرتز قرار دارد. فرکانس 10 ثانیه: بصورت زمان کل چرخه در طی زمان مشخص شده 10 ثانیه می باشد و تا 70 هرتز است.



هارمونی درونی (ولتاژ/جریان): مرتبه آن تا 49.5 می باشد. ویژگی دیگر این محصول اندازه گیری ولتاژ پیک گذرای 6000 ولت تا 700 کیلوهرتز می باشد و همچنین قابلیت اندازه گیری تا 6000 A AC را دارد. این دستگاه دارای دو سیستم اندازه گیری نیرو و محاسبه کارایی برای ch 1، ch 2، ch 3 و ch 4 می باشد. این دستگاه اندازه گیری های ساده اینورترها را با فرکانس پایه 40 تا 70 هرتز و حداکثر فرکانس کار 20 کیلوهرتز همراه می سازد. قابلیت دیگر این دستگاه ایجاد گزارشات بصورت آسان با نرم افزار PQ ONE می باشد. ویژگی دیگر این محصول هم مربوط به همگام سازی دستگاه های مختلف توسط GPS BOX که بصورت انتخابی است می باشد.



مشخصات کلی پاور انالایزر 3 فاز چهار کانال برند هایوکی مدل HIOKI PQ3198 :

دستگاه آنالیزگر کیفیت نیروی هایوکی مدل PQ3198 در ارزیابی مشکلات مربوط به ذخایر نیرو مانند کاهش ولتاژ، مسائل الکتریکی و هارمونی آن ها کاربرد دارد. کاربرد دیگر این دستگاه در تعیین مشکلات نیرو بر اساس استاندارد کلاس A مربوط به IEC61000-4-30 می باشد. بازه ولتاژی با پهنای باند وسیع این دستگاه دارای کاربرد اندازه گیری اجزای هارمونیک مرتبه بالا تا 80 کیلوهرتز می باشد. ارتباط این دستگاه از طریق کارت حافظه SD/SDHC، LAN (عملکرد سرور HTTP و عملکرد FTP) و یا کابل USB سری 2.0 صورت می پذیرد.



صفحه نمایش LCD این دستگاه از نوع TFT و اندازه آن 6.5 اینچ می باشد (480×640 نقطه). منبع نیروی این دستگاه شامل یک آدابتور AC مدل Z1002 (100 ولت تا 240 ولت V AC بین دامنه 50 تا 60 هرتز و جریان اندازه گیری شده آن برابر با 1.7 آمپر) می باشد. همچنین این دستگاه می تواند از باتری Z1003 استفاده کند که مدت زمان استفاده مداوم از آن 180 دقیقه و زمان شارژ شدن آن حداکثر 5 ساعت و سی دقیقه از طریق آدابتور AC است). ابعاد این دستگاه برابر با 300mm×211mm×68mm و وزن آن برابر با 2.6 کیلوگرم (به همراه باتری) است. این دستگاه دارای گارانتی یک ساله است.











مشخصات فنی پاور انالایزر 3 فاز چهار کانال برند هایوکی مدل HIOKI PQ3198 :

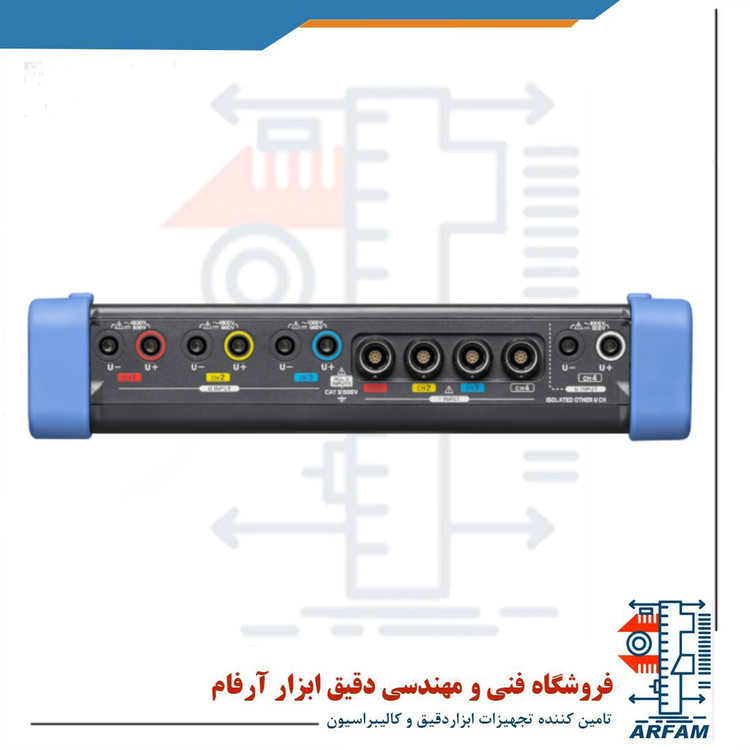

نوع خطوط اندازه گیری این دستگاه به صورت تک فازی دو سیم، تک فاز سه سیم، سه فاز سه سیم یا سه فاز چهار سیم به همراه یک کانال ورودی اضافه می باشد که برای اندازه گیری ولتاژ، جریان و نیرو (اندازه گیری AC یا DC می باشد). بازه ولتاژ این دستگاه شامل سنجش ولتاژ و سنجش گذرای 6 kV پیک می باشد. بازه های جریان این دستگاه شامل 500 میلی آمپر تا 5 کیلو آمپر AC (به سنسور جریان در حال استفاده بستگی دارد). بازه های نیرو در این دستگاه شامل 300 وات تا 3 مگاوات می باشد (بصورت خودکار بر اساس ولتاژ و جریان در حال استفاده تعیین می شود).



دقت پایه در این دستگاه بصورت های زیر می باشد: ولتاژ: +-0.1% از ولتاژ اسمی، جریان: +-0.1%rdg.+-0.1%f. بعلاوه دقت سنسور جریان، نیروی فعال: +-0.2%rdg.+-0.1%f.s بعلاوه دقت سنسور جریان می باشد. موارد اندازه گیری در این دستگاه بصورت زیر است: 1. ولتاژ گذرا: نمونه گیری 2 مگاهرتز. 2. چرخه فرکانس: به عنوان یک چرخه و از 40 تا 70 هرتز محاسبه می شود. 3. ولتاژ (2/1) RMS: محاسبه نیمی از چرخه 4. تورم ولتاژ، افت ولتاژ و قطع ولتاژ 5. جریان عبوری 6. مقایسه موجی شکل ولتاژ 7. مقدار چشمک زن لحظه ای: در IEC61000-4-15 به آن اشاره شده است. 8. فرکانس 200 میلی ثانیه: بصورت 10 یا 12 چرخه محاسبه می شود و بین 40 تا 70 هرتز قرار دارد. 9.فرکانس 10 ثانیه: بصورت زمان کل چرخه در طی زمان مشخص شده 10 ثانیه می باشد و بین 40 تا 70 هرتز است. 10.پیک موجی شکل ولتاژ و پیک موجی شکل جریان. 11. ولتاژ، جریان، نیروی فعال، نیروی آشکار، نیروی واکنش گرا، انرژی فعال، انرژی واکنش گرا، فاکتور نیرو، فاکتور نیروی جایگزین، فاکتور نامتعادل ولتاژ، فاکتور نامتعادل جریان، و کارایی. 12. اجزای هارمونیک مرتبه بالا (ولتاژ/جریان): 2 کیلوهرتز تا 80 کیلوهرتز. 13. زاویه فاز هارمونیک (ولتاژ/جریان)، نیروی هارمونیک برابر با مرتبه صفرم تا پنجاهم،14. زاویه فاز هارمونیک ولتاژ-جریان: مرتبه یکم تا پنجاهم. 15. فاکتور انحراف هارمونیک مجموع (ولتاژ/جریان). 16. هارمونی درونی (ولتاژ/جریان): مرتبه 0.5 تا 49.5. فاکتور K (فاکتور ضرب)، 18. حالت چشمک زن IEC و V10. حالت ثبت این دستگاه آنالایزر به این صورت است که اگر حالت تکرار شونده روشن باشد تا 1 سال کار ثبت انجام می شود و حداکثر تعداد ثبت برابر با 9999×366 روز (تا 9999 تعداد ثبت در روز) می باشد. اگر حالت تکرار شونده خاموش باشد، این وضعیت می تواند تا 35 روز ادامه پیدا کند که حداکثر تعداد ثبت برابر با 9999 عدد می باشد.



لوازم جانبی پاور انالایزر 3 فاز چهار کانال برند هایوکی مدل HIOKI PQ3198 :

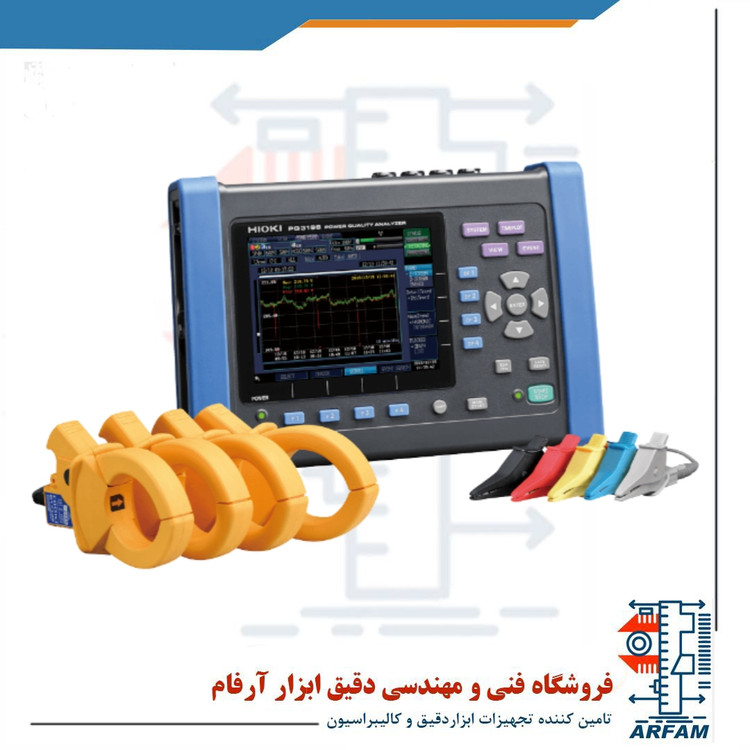

لوازم جانبی این دستگاه شامل یک عدد دفترچه راهنما، یک عدد دفترچه راهنما برای اندازه انجام اندازه گیری ها، یک ست سیم ولتاژ L1000،هشت عدد گیره، گیره رنگی، آدابتور AC مدل Z1002، یک عدد بند، یک عدد کابل USB به طول 1 متر، یک عدد باتری مدل Z1003، یک عدد کارت حافظه SD با حجم 2 گیگابایت و مدل Z4001، یک عدد نرم افزار (PQ ONE).
