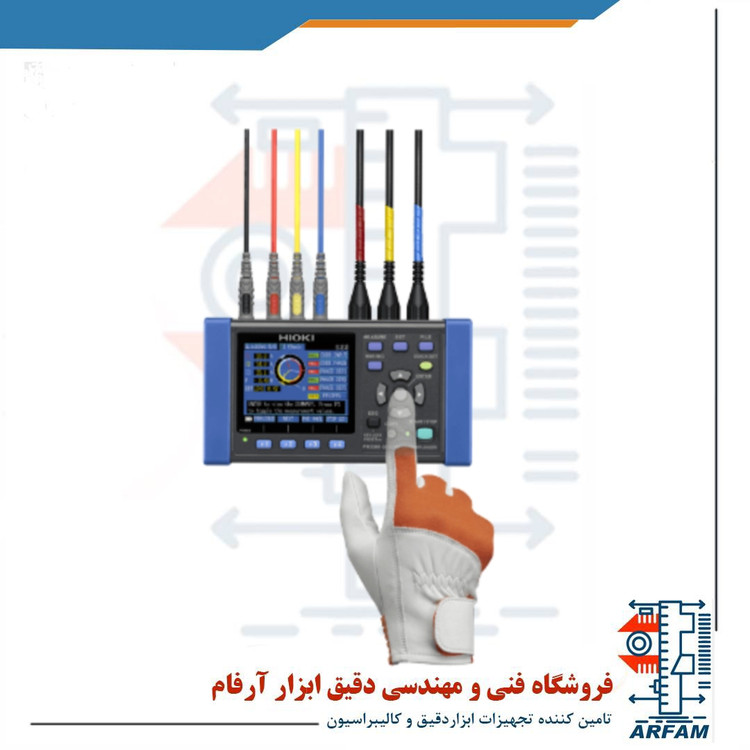

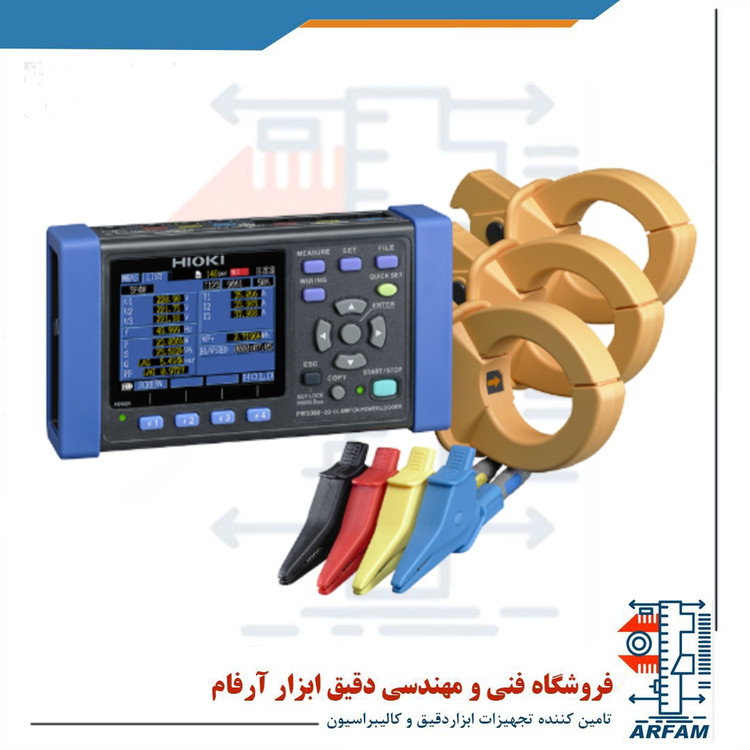

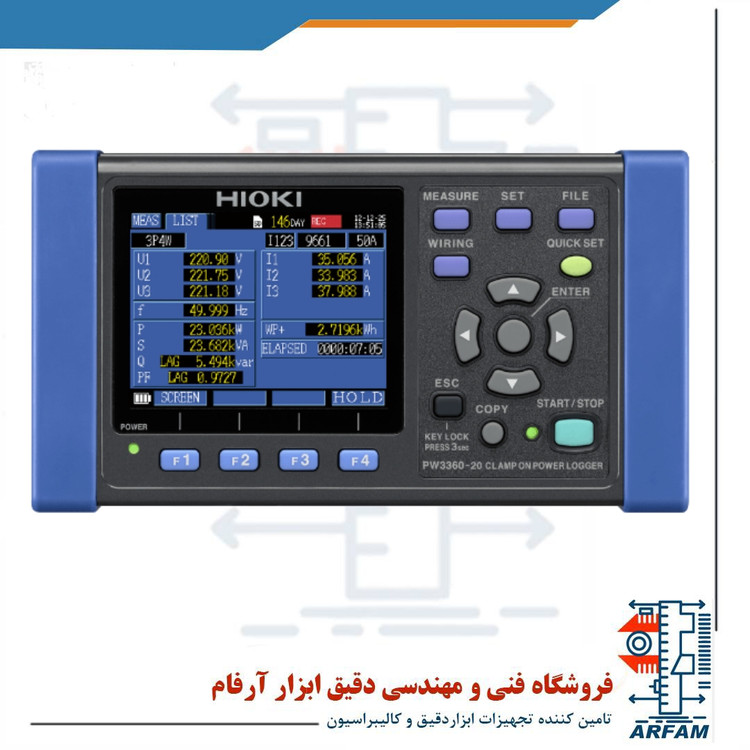

پاور لاگر و هارمونیک انالایزر HIOKI PW3365

پاور لاگر و هارمونیک انالایزرHIOKI PW3365

Clamp-on Power Logger HIOKI PW3365

پاور انالایزر سه فاز هایوکی مدل PW3365 اولین پاور انالایزر غیر فلزی و القایی است که به طور کامل از گیره های پوششی ولتاژ بهره می برد که می تواند به هر قسمت از کابل یا سیم متصل شود. اکنون مشتریان این دستگاه می توانند مقدار نیرو و همچنین دیگر پارامترهای نیرو را مشاهده کنند تا بتوانند اندازه گیری هایی در زمینه ذخیره انرژی بدون ایجاد خطر مربوط به حوادث مدارهای کوتاه، تداخلات نیرو و یا صدمات بدنی در اثر برق گرفتگی را انجام دهند. این دستگاه از مدارهای چهار سیم و تک تا سه فازه پشتیبانی به عمل می آورد. ویژگی دیگر این دستگاه اندازه گیری نیرو تا 520 ولت است. ویژگی دیگر این دستگاه نمایش هارمونیک تا مرتبه سیزدهم می باشد. این دستگاه توانایی ذخیره کردن ماه ها داده ها روی کارت های حافظه SD را دارد. ویژگی دیگر این محصول قابلیت QUICK SET است که شما را در جهت ایجاد ارتباط درست هدایت می کند. این دستگاه قابلیت ذخیره داده ها را به سه صورت ذخیره مقادیر اندازه گیری شده (میانگین، حداکثر و حداقل)، کپی صفحه به شکل BMP (ذخیره شدن در هر پنج دقیقه و در حداقل فاصله زمانی) و همچنین به صورت ذخیره موجی شکل (داده موجی شکل باینری) دارد. این دستگاه از قابلیت بررسی ارتباط، راهنمای سریع انجام کار و همچنین ساعت برخوردار است.

نیروسنج های هایوکی دستگاه هایی برای اندازه گیری نیرو بصورت چند کاناله است که از ورودی سنسور گیره برای اندازه گیری دقیق و امن نیرو در خطوط تک فازه و سه فازه بهره می برد. . این دستگاه از قابلیت بررسی ارتباط، راهنمای سریع انجام کار و همچنین ساعت برخوردار است.



مشخصات کلی پاور لاگر و هارمونیک انالایزر سه فاز هایوکی شمدل HIOKI PW3365 :

دستگاه پاور انالایزر سه فاز هیوکی مدل PW3365 در اندازه گیری هایی در زمینه ذخیره انرژی بدون ایجاد خطر مربوط به حوادث مدارهای کوتاه، تداخلات نیرو و یا صدمات بدنی در اثر برق گرفتگی کاربرد دارد. کاربرد دیگر این دستگاه در اندازه گیری ولتاژ از قسمت بالای کابل بدون خطر اتصال کوتاه است. این دستگاه در اندازه گیری نیرو در بازه 90 ولت تا 520 ولت کاربرد دارد. طراحی این دستگاه حالت باریک دارد و به گونه ای است که می تواند در هر مکانی قرار داده شود. ذخیره داده ها درکارت حافظه SD/SDHC یا حافظه داخلی صورت می گیرد.



ارتباط این دستگاه از طریق کارت حافظه SD/SDHC، عملکرد سرور HTTP، تنظیمات از راه دور از طریق برنامه ارتباطی، دانلود داده و همچنین کابل USB انجام می گیرد. هنگامی که دستگاه USB به کامپیوتر وصل می شود، کارت SD و حافظه داخلی به عنوان دستگاه های ذخیره ای قابل انتقال شناخته می شوند که تنظیمات از راه دور آن از طریق برنامه ارتباطی و همچنین دانلود داده است. این محصول از آدابتور AC مدل Z1008 (100 تا 200 ولت AC و بین 50 تا 60 هرتز)، و همچنین 45VA (شامل آدابتور AC) به عنوان منبع نیرو می تواند استفاده کند.



این دستگاه همچنین از باتری مدل 9459 استفاده می کند که مدت زمات شارژ شدن آن 6 ساعت و 10 دقیقه است و در صورتی که نور پس زمینه آن خاموش باشد می تواند دستگاه را به مدت 5 ساعت روشن نگه دارد. ابعاد این دستگاه شامل 180mm×100mm×48mm و وزن آن برابر 540 گرم بدون PW9002 می باشد که همچنین این ابعاد با وجود PW9002 برابر با 180mm×100mm×68mm و وزن آن هم 820 گرم می باشد. این دستگاه دارای گارانتی یک ساله است.







مشخصات فنی پاور لاگر و هارمونیک انالایزر سه فاز هایوکی شمدل HIOKI PW3365 :

دستگاه لاگر نیروی هایوکی مدل PW3365 دارای خطوط اندازه گیری و تعداد مدارها در بازه 60/50 هرتز به همراه دو سیم در حالت تک فاز شامل 3/2/1 مدار، حالت سه سیم و تک فاز شامل یک مدار دستگاه سه فازه و چهار سیم بصورت تک مدار و همچنین دارای 1 تا 3 کانال در حالت جریان است.



موارد اندازه گیری شامل RMS ولتاژ، RMS جریان، مقدار پایه موج ولتاژ، مقدار پایه موج جریان، زاویه فاز پایه موج ولتاژ، زاویه فاز پایه موج جریان، فرکانس (U1)، پیک موجی شکل ولتاژ (مقدار قطعی)، پیک موجی شکل جریان (مقدار قطعی)، نیروی کنش گر، نیروی واکنش گر، نیروی آشکار، فاکتور نیرو یا فاکتور نیروی جایگزین، انرژی فعال (مصرف، بازتولید)، انرژی واکنش گر، نمایش هزینه انرژی، مقدار تقاضای نیروی فعال (مصرف، باز تولید)، مقدار تقاضای نیروی واکنش گر و تقاضای فاکتور قدرت می باشد. بازه های ولتاژ برابر با 400 V AC (بازه اندازه گیری موثر برابر با 90 ولت تا 520 ولت) می باشد.



هارمونی های این دستگاه شامل ولتاژ هارمونی، جریان هارمونی، مجموع انحراف هارمونی ولتاژ (THD-F یا THD-R)، مجموع انحراف هارمونی جریان (THD-F یا THD-R)، تا مرتبه سیزدهم می باشد. بازه های جریان بین 500 میلی آمپر تا 5 کیلو آمپر AC (به سنسور جریان در حال استفاده بستگی دارد) و همچنین بین 50 میلی آمپر تا 5 آمپر AC (گیره نشتی روی سنسور) می باشد. بازه های نیروی این محصول بین 200 وات تا 6 مگاوات می باشد (به ترکیب ولتاژ/جریان و نوع خط اندازه گیری شده بستگی دارد).



دقت پایه این دستگاه در ولتاژ برابر با +-1.5%rdg.+-0.2%f.s (دقت ترکیب شده با PW3365-20+PW9020)، در جریان برابر با +-0.3%rdg.+-0.1%f.s. بعلاوه دقت سنسور گیره و در نیروی کنش گرا برابر با +-2.0%rdg%.+-0.3% f.s بعلاوه دقت سنسور گیره (در فاکتور نیروی 1) می باشد. نمایش میزان به روز رسانی این دستگاه 0.5 ثانیه می باشد (بجز زمانی که دسترسی به کارت حافظه یا حافظه درونی وجود دارد و یا در طی ارتباطات LAN/USB. فواصل ذخیره داده ها بصورت 1 تا 30 ثانیه، 1 دقیقه تا شصت دقیقه و بصورت 14 انتخاب است.







لوازم جانبی پاور لاگر و هارمونیک انالایزر سه فاز هایوکی شمدل HIOKI PW3365 :

لوازم جانبی این دستگاه شامل یک عدد سنسور ولتاژ امنیت PW9020، یک عدد آدابتور AC مدل Z1008، یک عدد کابل USB، یک عدد دفترچه راهنما، یک عدد دفترچه راهنمای اندازه گیری، گیره های رنگی (قرمز، زرد، آبی و سفید و هرکدام 4 عدد) و 10 عدد لوله های مارپیچ (در بسته های سیم سیاه برای سنسورهای جریان و سنسورهای ولتاژ) می باشد.
