گوس متر 3 محوره با دو سنسور HIOKI FT3470-52

گوس متر 3 محوره با دو سنسورHIOKI FT3470-52



Magnetic Field Meter with 2 Sensors HIOKI FT3470-52

دستگاه متر میدان مغناطیسی هایوکی مدل FT3470-52 چگالی شار مغناطیسی و در معرض قرار گیری میدان مغناطیسی ایجاد شده توسط محصولات ساخته شده در یک مکان مورد نظر یا توسط دستگاه های مختلف را اندازه می گیرد که 2 سنسور را به همراه خود دارد. یکی از ویژگی های این دستگاه تطابق آن با استانداردهای ICBIRP 2010 بعلاوه دیگر استانداردهای مرتبط برای انجام تست های ارزیابی می باشد. ویژگی دیگر این دستگاه تطابق آن با چارچوب های IEC 62110/IEEE 644 و IEC62233 است. یکی از ویژگی های این دستگاه جفت شدن آن با یک سنسور با ابعاد 3 سانتی متر مربع برای آنالیز توزیع میدان مغناطیسی و یک سنسور به ابعاد 100 سانتی متر مربع که در آنالیز استاندارد IEC/EN 62233 مورد استفاده قرار می گیرد. ویژگی دیگر این محصول بهره گیری از واحدهای اندازه گیری به انتخاب کاربر است که شامل T، A/m و G می باشند. این دستگاه کاربری ساده ای به منظور انجام سنجش های آسان دارد. همچنین این محصول قابلیت خروجی برای نمایش مقادیر RMS، یا خروجی موجی شکل به همراه 3 محور برای میدان های مغناطیسی را دارد.

متر میدان های مغناطیسی هایوکی دستگاه هایی هستند که برای اندازه گیری چگالی شار مغناطیسی و سطح قرار گرفتن در معرض میدان مغناطیسی بکار می روند و می توانند برای ارزیابی تطابق با ICNIRP 2010 و IEC/EN62233 و همچنین در انجام تحقیقات در زمینه قرار گرفتن در معرض میدان مغناطیسی مورد استفاده قرار گیرند. از دیگر خصوصیات این محصول می توان به قابلیت ذخیره تا 99 داده اندازه گیری شده در حافظه، عملکرد کند، نگه داشتن مقدار حداکثر، خاموش شدن خودکار دستگاه و روشن یا خاموش کردن صدای هشدار دستگاه اشاره کرد.



مشخصات کلی گوس متر 3 محوره با دو سنسور 3cm2 و 100cm2 هایوکی HIOKI FT3470-52 :

دستگاه متر میدان مغناطیسی هایوکی مدل FT3470-52 برای اندازه گیری چگالی شار مغناطیسی و سطح قرار گیری در معرض میدان مغناطیسی بکار می روند. کاربرد دیگر این دستگاه برای آنالیز توزیع میدان مغناطیسی است. این دستگاه با نرم افزار مرتبط کامپیوتری توانایی برقراری ارتباط دارد. در رابطه با طریقه های برقراری ارتباط این دستگاه، موارد خروجی شامل سطح RMS، خروجی سطح در معرض قرار گیری جریان، خروجی موجی شکل چگالی شار مغناطیسی در هر محور X و Y و Z می باشد که مقدار خروجی برابر با 0.1 mV به ازاری هر شمارش مقدار در صفحه نمایش است.

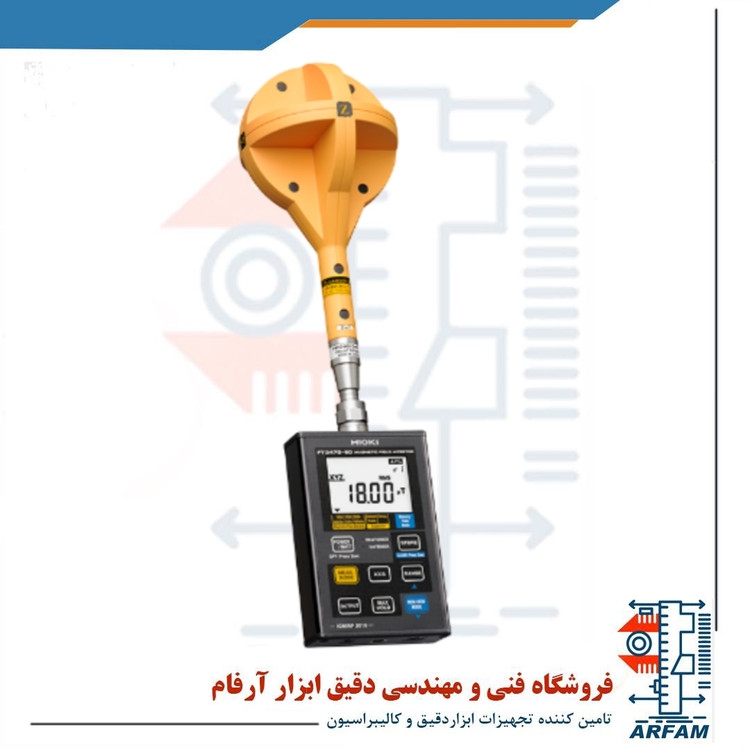

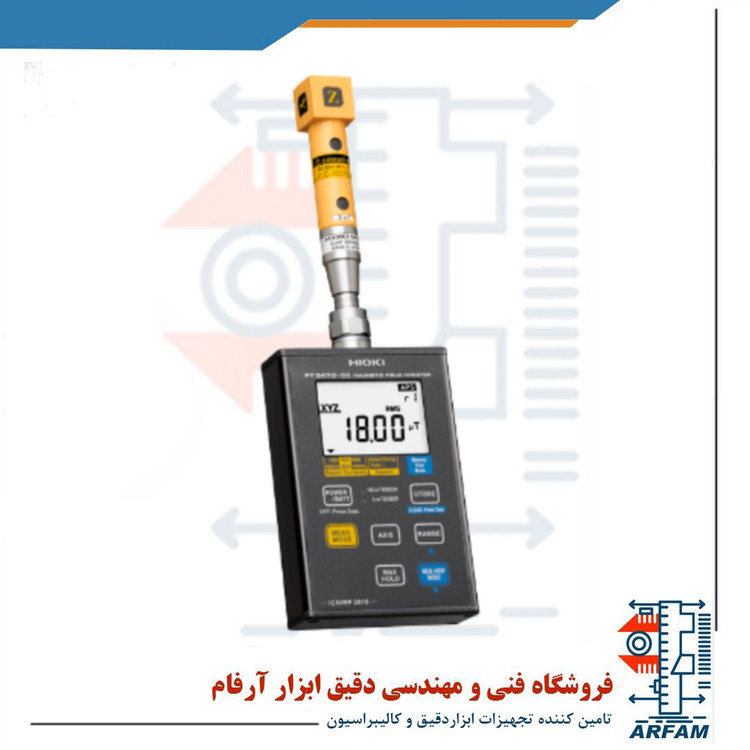

این دستگاه از طریق کابل USB 1.1 قابلیت برقراری ارتباط با کامپیوتر و ذخیره داده ها در آن را دارد. این محصول به چهار عدد باتری آلکالاین AA مدل LR6 نیاز دارد که در حالت عمل باتری برابر با 0.8 VA می باشد و در صورت استفاده مداوم، می تواند دستگاه را تا 10 ساعت روشن نگه دارد. همچنین این دستگاه می تواند از یک آدابتور AC مدل 9445-02 (حداکثر مصرف به میزان 1.0 VA) به عنوان منبع نیرو استفاده کند. ابعاد این دستگاه برابر با 100mm×150mm×42mm و وزن آن به همراه باتری برابر با 830 گرم می باشد. همچنین ابعاد سنسور 100 سانتی متر مربعی آن برابر با 122mm×295mm و وزن آن 220 گرم می باشد. بعلاوه، ابعاد سنسور 3 سانتی متر مربعی این دستگاه برابر با 27mm×165mm و وزن آن هم 95 گرم است. این دستگاه دارای گارانتی یک ساله است.







مشخصات فنی گوس متر 3 محوره با دو سنسور 3cm2 و 100cm2 هایوکی HIOKI FT3470-52 :

پهنای باند چگالی شار مغناطیسی دستگاه متر میدان مغناطیسی هایوکی مدل FT3470-52 برابر با 0 تا 400 کیلو هرتز، 0 تا 2 کیلو هرتز و 2 کیلوهرتز تا 400 کیلوهرتز می باشد. سطح در معرض میدان قرار گرفتن به صورت عمومی یا کاری است. صفحه نمایش این دستگاه شامل اطلاعات مربوط به محورهای X و Y و Z (2000 شماره)، مقدار RMS مرکب R (3464 شماره)، چگالی شار مغناطیسی (واحد: T، G و A/m)، سطح در معرض قرار گیری (واحد: %) می باشد.



چگالی شار مغناطیسی/رنج ها و قت بصورت زیر هستند: رنج های موثر اندازه گیری [محورهای X، Y و Z] دارای 4 دامنه و از 0 تا 2.000 mT هستند که دقت آن برابر با +-3.5%rdg.+-0.5%f.s. می باشد. رنج های موثر اندازه گیری [محور R] برابر با 0 تا 3.464 mT می باشد که دارای 4 دامنه است و دقت آن برابر با +-3.5%rdg.+-0.5%f.s. می باشد. [رنج های معتبر فرکانس سنجش] در حالت 10 هرتز تا 400 کیلوهرتز برابر با 50 هرتز تا 100 کیلوهرتز، در حالت 10 هرتز تا 2 کیلوهرتز برابر با 50 هرتز تا 1 کیلوهرتز، و در حالت 2 کیلوهرتز تا 400 کیلوهرتز برابر با 5 کیلوهرتز تا 100 کیلوهرتز می باشد.



سطح در معرض قرار گیری دستگاه/رنج ها و دقت بصورت زیر هستند: دامنه سنجش موثر [محورهای X، Y و Z] دارای 2 رنج و بین 20.00% تا 200.0% است. دامنه سنجش موثر [محورR] دارای 2 رنج و بین 34.64% تا 346.4% می باشد. در همین رابطه، دقت دستگاه بین 50 هرتز تا 1 کیلوهرتز برابر با +-3.5% rdg. +-0.5% f.s. و بین 1 کیلوهرتز تا 100 کیلوهرتز برابر با +-5.0%rdg.+-0.5%f.s. می باشد.







لوازم جانبی گوس متر 3 محوره با دو سنسور 3cm2 و 100cm2 هایوکی HIOKI FT3470-52 :

لوازم جانبی این دستگاه شامل یک عدد سنسور با ابعاد 100 سانتی متر مربع، یک عدد سنسور با ابعاد 3 سانتی متر مربع، یک عدد دفترچه راهنما، یک عدد سی دی نرم افزار (نرم افزار کامپیوتری Data Viewer برای FT3470)، یک عدد کابل USB، چهار عدد باتری آلکالاین AA مدل LR6، یک عدد آدابتور AC مدل 9445-02، یک عدد کابل مدل 9758، یک عدد کابل خروجی مدل 9759 و یک عدد کیف قابل حمل می باشد.
