ارت تستر کلمپی دیجیتال HIOKI FT6380-50

ارت تستر کلمپی دیجیتالHIOKI FT6380-50

Clamp-On Ground Resistance Tester HIOKI FT6380-50

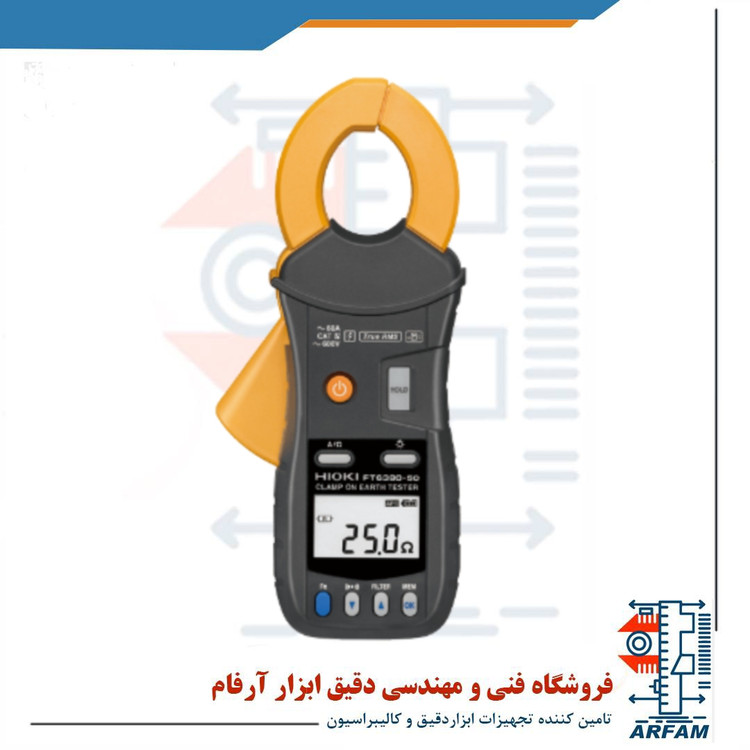

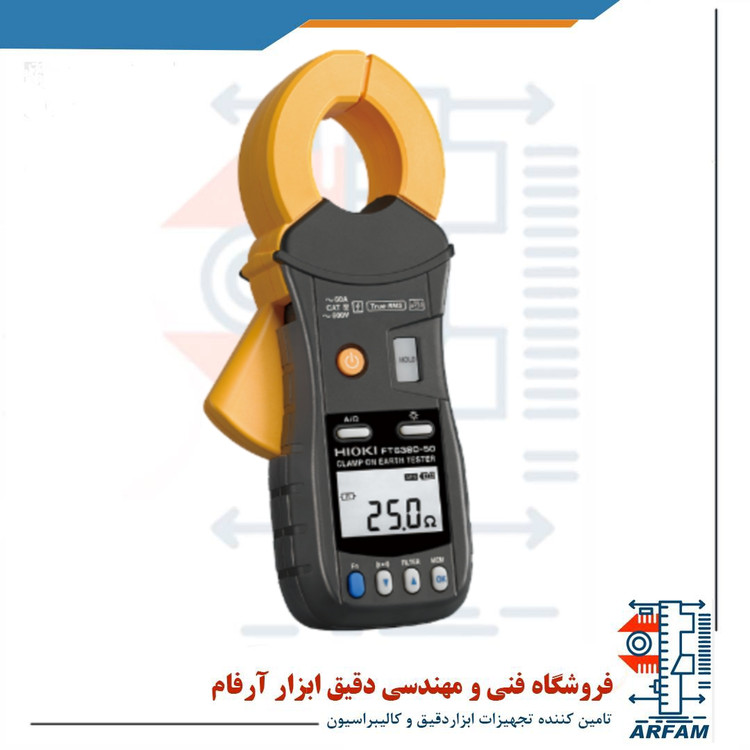

تستر زمین هایوکی مدل FT6380-50 دستگاهی است که به سادگی مقاومت زمین را از طریق ایجاد اتصال توسط گیره ها به سیم های زمین اندازه می گیرد. طی این کار به هیچ سیم کمکی زمین نیازی نیست و همچنین احتیاجی هم به قطع اتصال کردن سیم زمین از میله زمین نیست. برای این دستگاه می توان از یک سنسور فشرده با پروفیل پایین استفاده کرد تا به آسانی به سیم های زمینی متصل شوند. همچنین می تواند یک کارکرد سنجش جریان AC را فراهم کند که همچنین توانایی اندازه گیری جریانات نشتی تا جریانات باری را دارد. یکی از ویژگی های این دستگاه قابلیت انتقال داده های اندازه گیری شده است. یکی دیگر از ویژگی های این دستگاه اندازه گیری مقاومت زمین برای سیستم های چند زمینی است. یکی دیگر از قابلیت های این دستگاه اندازه گیری جریان نشتی با قطعیت مطلق به همراه شفافیت بسیار بالای 0.01 میلی آمپر (در رنج 20.00 میلی آمپر) است. این دستگاه همچنین قابلیت اتصال به باریک ترین نقاط را دارد. از دیگر ویژگی های این دستگاه قابلیت نگهداری داده، نور پس زمینه، ذخیره خودکار نیرو و ارتباط وایرلس (Z3210) اشاره کرد.

مشخصات کلی ارت سنج کلمپی با جریان نشتی 20mA هایوکی HIOKI FT6380-50 :

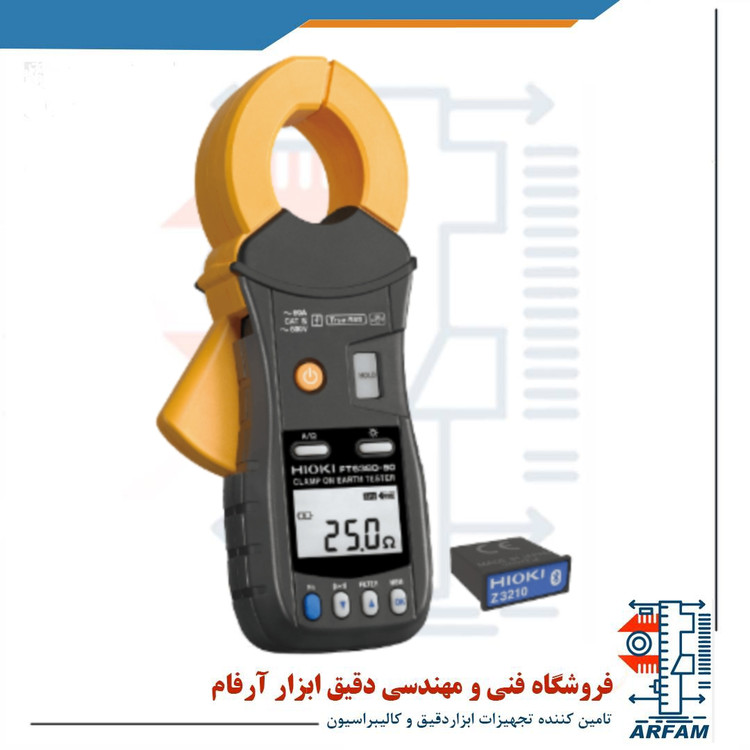

تستر زمین هایوکی مدل FT6380-50 دستگاهی است که در سنجش مقاومت زمین و همچنین سنجش جریان های مختلف از قبیل جریانات باری و نشتی کاربرد دارد. این دستگاه در اندازه گیری مقاومت زمین در سیستم های چند زمینی کاربرد دارد. این تستر می تواند داده های مورد اندازه گیری قرار گرفته را به تبلت یا گوشی های هوشمند از طریق نرم افزار رایگان GENNECT Cross به صورت فایل اکسل تبدیل کند (برای این کار استفاده از آدابتور بیسیم مدل Z3210 ضروری است). صفحه نمایش این دستگاه بصورت LCD است که می تواند حداکثر تا 2000 رقم را در خود جای دهد و میزان از نو فعال شدن آن برابر با 2 مرتبه در ثانیه است. این دستگاه طبق IP40 (EN60529) خاصیت ضد گرد و خاک و ضد آب دارد که گیره های آن هم بسته می شوند.



این دستگاه نیروی خود را از دو عدد باتری آلکالاین مدل LR6 تهیه می کند که زمان کار مداوم دستگاه در صورت سنجش 25 اهم، نور پس زمینه خاموش و بدون نصب Z3210 برابر با 40 ساعت و در صورت سنجش 25 اهم، نور پس زمینه خاموش، با نصب Z3210 و استفاده از ارتباط بیسیم برابر با 35 ساعت است. حداکثر قطر قابل سنجش کنداکتور برابر با 32 میلی متر (1.26 اینچ) است. ابعاد این دستگاه برابر با 73mm×218mm×43mm و وزن آن هم برابر با 620 گرم است. این دستگاه دارای گارانتی یک ساله است.



مشخصات فنی ارت سنج کلمپی با جریان نشتی 20mA هایوکی HIOKI FT6380-50 :

تستر زمین هایوکی مدل FT6380-50 دارای دو نقطه برای تزریق ولتاژ و سنجش جریان است. از ولتاژ تعریف شده و جریان اندازه گیری شده می توان مجموع مقاومت حلقه مدار را محاسبه کرد. برای سیستم های چند زمینی باید به این نکته توجه کرد که هرچه تعدا قطب های زمینی بیشتر باشد، مقادیر اندازه گیری شده دقیق تر هستند. رنج مقاومت زمینی این دستگاه دارای 10 دامنه است و برابر با 0.20 اهم (شفافیت 0.01 اهم) تا 1600 اهم (شفافیت 20 اهم) می باشد که سرکوب صفر در کم تر از 0.02 اهم اتفاق می افتد و دقت آن هم برابر با +-



1.5%rdg.+-0.02Ω می باشد. رنج جریان AC در این محصول دارای 5 دامنه است که برابر با 20.00 میلی آمپر (شفافیت 0.01 میلی آمپر) تا 60.0 آمپر (شفافیت 0.1 آمپر) می باشد و سرکوب صفر آن در کم تر از 0.05 میلی آمپر اتفاق می افتد که دقتی برابر با +-2.0%rdg.+-0.05mA (30 هرتز تا 400 هرتز) به همراه توانایی سنجش True RMS دارد. فاکتور کرست آن هم 5 یا کم تر (برای رنج 60 امپر برابر با 1.7 یا کم تر) می باشد. حداکثر جریان ورودی (سنجش جریان) دستگاه برابر با 100 A AC بطور مداوم و 200 A AC برای 2 دقیقه یا کم تر است (در رنج 50 تا 60 هرتز نیاز به کاهش فرکانس دارد). حداکثر ولتاژ اندازه گیری شده ترمینال به زمین این دستگاه برابر با 600 V AC دسته سنجش IV می باشد (ولتاژ بیش از حد گذرای 8000 V قابل انتظار است). حافظه این دستگاه قابلیت ذخیره 2000 داده را دارد. کارکرد صدای هشدار دستگاه به این صورت است که برای سنجش مقاومت و جریان، زمانی که مقدار اندازه گیری شده کم تر یا بیشتر از حد آستانه باشد صدای بوق می دهد.

لوازم جانبی ارت سنج کلمپی با جریان نشتی 20mA هایوکی HIOKI FT6380-50 :

لوازم جانبی این دستگاه شامل یک عدد کیف قابل حمل، حلقه چک مقاومت (1Ω+-2%, 25Ω+-1%)، بند، دو عدد باتری آلکالاین مدل LR6 و دفترچه راهنما می باشد. همچنین در صورت نیاز می توانید آدابتور بیسیم Z3210 را بصورت جداگانه تهیه فرمایید
