دورسنج لیزری با خروجی پالس HIOKI FT3406

دورسنج لیزری با خروجی پالس HIOKI FT3406

Non-contact Digital Tachometer HIOKI FT3406

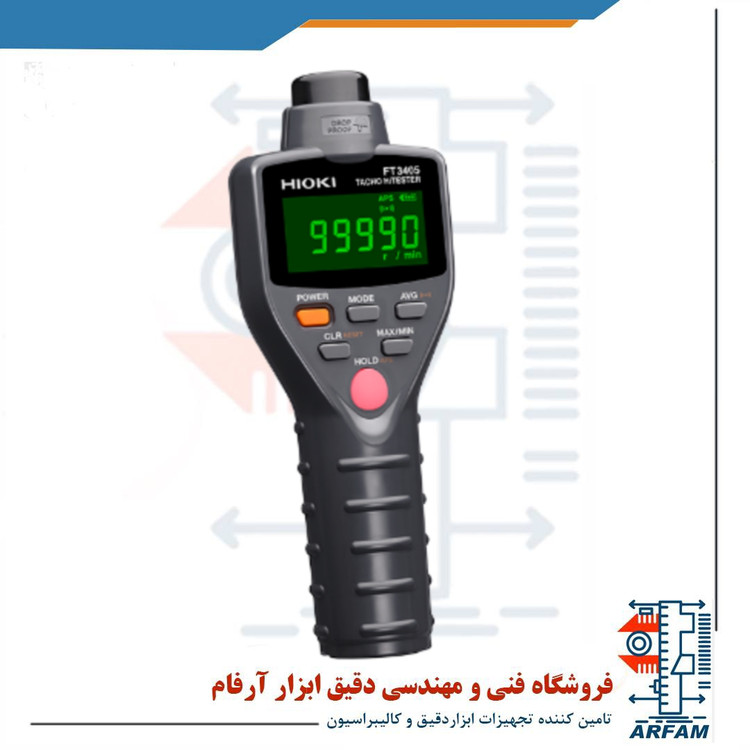

دورسنج دیجیتال غیر تماسی و قابل حمل هایوکی مدل FT3406 از طیف نور قابل رویت انعکاس یافته به منظور اندازه گیری سرعت یک جسم در حال چرخش که نوار انعکاسی به آن چسبیده باشد استفاده می کند. این دستگاه همچنین می تواند به عنوان یک دورسنج تماسی از طریق استفاده از آدابتور تماسی Z5003 مورد استفاده قرار گیرد. یکی از ویژگی های این دستگاه بهره گیری از عملکرد آنالوگ راحت و خروجی پالس است. یکی دیگر از ویژگی های این دستگاه رنج اندازه گیری وسیع تا 99990 چرخش در دقیقه است. از دیگر خصوصیات این محصول می توان به نمایش حداکثر و حداقل و میانگین، ذخیره خودکار نیرو و صدای هشدار اشاره کرد. رنج های سنجش این دستگاه بصورت غیر تماسی و درحالتی که میانگین روشن باشد بصورت تعداد چرخش در دقیقه تا 99990 و چرخش در ثانیه تا 1600.0 می باشد. این دستگاه استقامت قابل قبولی در برابر ضربه دارد که باتری ها توانایی روشن نگه داشتن صفحه نمایشگر را به مدت 25 ساعت دارند.

مشخصات کلی دورسنج لیزری با خروجی پالس و انالوگ هیوکی مدل HIOKI FT3406 :

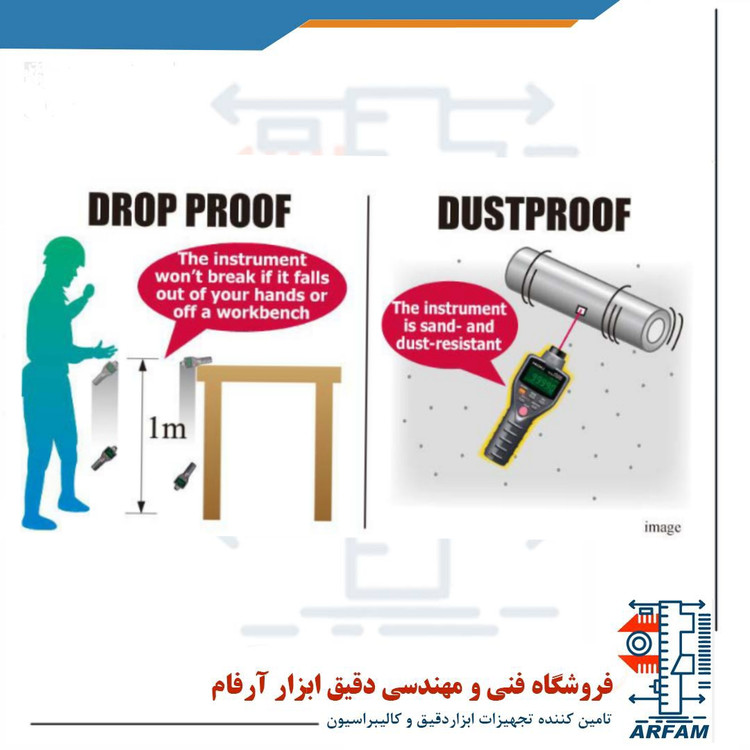

دورسنج هایوکی مدل FT3406 در اندازه گیری سرعت یک جسم در حال چرخش کاربرد دارد. این دستگاه خاصیت ضد گرد و خاک دارد و به علت طراحی محکم آن در مقابل ضربه های حاصل از افتادن آن از ارتفاع 1 متر از خود مقاومت نشان می دهد. منبع نیروی این دستگاه از دو عدد باتری آلکالاین AA مدل LR6 با حداکثر میزان مصرف 0.5 VA تامین می شود که در حالت استفاده مداوم می تواند این محصول را به مدت 25 ساعت روشن نگه دارد. البته این دستگاه می تواند از آدابتور AC مدل Z1004 هم به عنوان منبع نیرو استفاده کند. ابعاد این دستگاه برابر با 71mm×186mm×38mm و وزن آن به همراه باتری برابر با 230 گرم است. این دستگاه دارای گارانتی یک ساله است.











مشخصات فنی دورسنج لیزری با خروجی پالس و انالوگ هیوکی مدل HIOKI FT3406 :

روش های اندازه گیری دورسنج هایوکی مدل FT3406 به دو صورت غیر تماسی و تماسی است. در حالت غیر تماسی از نور قابل رویت قرمز و نوار انعکاسی و در حالت تماسی از آدابتور تماسی (انتخابی) استفاده می شود. رنج های سنجش این دستگاه بصورت غیر تماسی و درحالتی که میانگین روشن باشد برابر با موارد زیر هستند: چرخش (r/min): ( 30.00 تا 199.99) تا (20000 تا 99990)، چرخش (r/s): (0.5000 تا 1.9999) تا (200.0 تا 1600.0)، دوره (ms): (0.6000 تا 1.9999) تا (200.0 تا 1999.9) که می تواند از شمارش 0 تا 999999 باشد. رنج های سنجش تماسی در این دستگاه در حالی که میانگین روشن باشد بصورت زیر هستند: چرخش (r/min): (15.00 تا 199.99) تا (2000 تا 19999)، چرخش (r/s): (0.2500 تا 1.9999) تا (200.0 تا 333.00)، دوره (ms): (3.000 تا 19.999) تا (200.0 تا 3999.9) که می تواند از

شمارش 0 تا 999999 باشد. همچنین دیگر خصوصیات مربوط به رنج های سنجش تماسی با میانگین روشن بصورت زیر می باشند: سرعت مستقیم (متر بر دقیقه) برابر با (1.500 تا 19.999) تا (200.0 تا 1999.9) و همچنین سرعت مستقیم (متر بر ثانیه) برابر با (0.0250 تا 1.9999) تا (20.00 تا 33.30) می باشد. در این حالت استفاده از حلقه محیطی 9212 انتخابی است. دقت این دستگاه تا شمارش 9999 و در حالت میانگین روشن برابر با +-1dgt و در حالت میانگین خاموش برابر با +-10dgt می باشد.

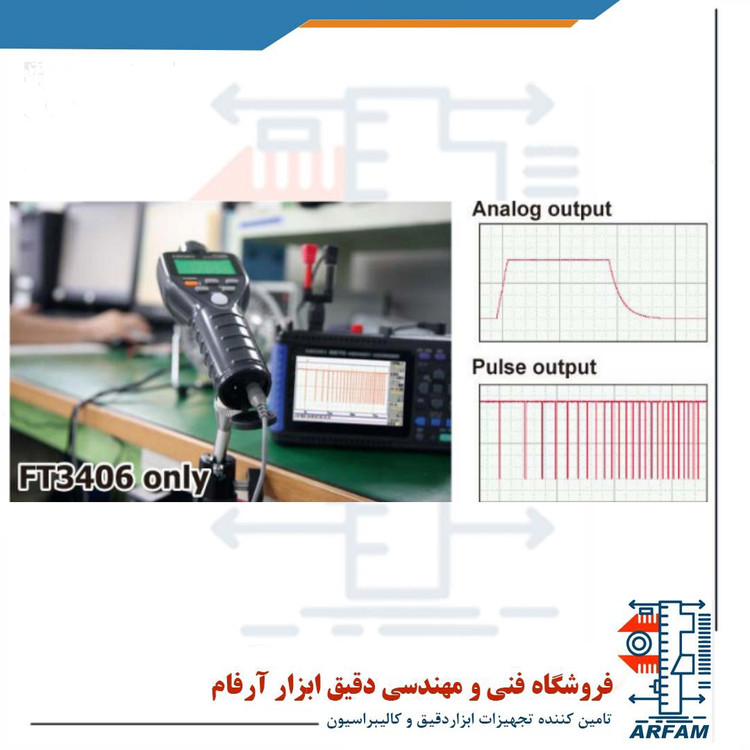

دقت این دستگاه از شماره 10000 و بالاتر در حالت میانگین روشن برابر با +-2dgt و در حالت میانگین خاموش برابر با +-20dgt می باشد. دقت این دستگاه از شماره 20000 یا بالاتر (فقط حالت (r/min) با میانگین روشن برابر با +-20dgt و در حالت میانگین خاموش برابر با +-100dgt است. اندازه گیری سرعت مستقیم هم برابر با +-0.5%rdg است که آن را به دقت های ذکر شده در بالا اضافه کنید. رنج تشخیص سنجش غیر تماسی این محصول بین 50mm (1.97 inch) تا 500 mm (19.7 inch) می باشد. میزان از نو فعال شدن صفحه نمایش تقریبا 0.5 تا 10 مرتبه در ثانیه است. در رابطه با عملکرد این دستگاه، خروجی آنالوگ آن بین 0 تا 1 V f.s، دقت آن برابر با +-2% f.s و مقاومت خروجی آن برابر با 1 kΩ می باشد. همچنین خروجی پالس دستگاه بین 0 تا 3.3 V و مقاومت خروجی آن 1 kΩ می باشد. البته می توان آن را با یک آدابتور AC به منظور منبع نیرو استفاده کرد. ویژگی ضد گرد و خاک و ضد آب بودن آن بر اساس IP50 (EN60529) می باشد.







لوازم جانبی دورسنج لیزری با خروجی پالس و انالوگ هیوکی مدل HIOKI FT3406 :

لوازم جانبی این دستگاه شامل یک عدد دفترچه راهنما، یک عدد نوار انعکاسی مدل 9211×1 صفحه (30 قطعه/12میلی متر (0.47 اینچ)×12میلی متر(0.47 اینچ) هر قطعه، یک عدد کیف قابل حمل مدل C0202، دو عدد باتری آلکالاین AA مدل LR6 و یک عدد سیم خروجی مدل L9094 می باشد. همچنین در صورت نیاز می توانید نوک تماسی فلزی 9032، نوک تماسی چسبی مدل 9033، حلقه محیطی مدل 9212 و آدابتور تماسی مدل Z5003 را بصورت جداگانه تهیه بفرمایید.
