تستر کابل شبکه LAN HIOKI 3665-20

تستر کابل شبکه LANHIOKI 3665-20



LAN Cable Tester HIOKI 3665-20

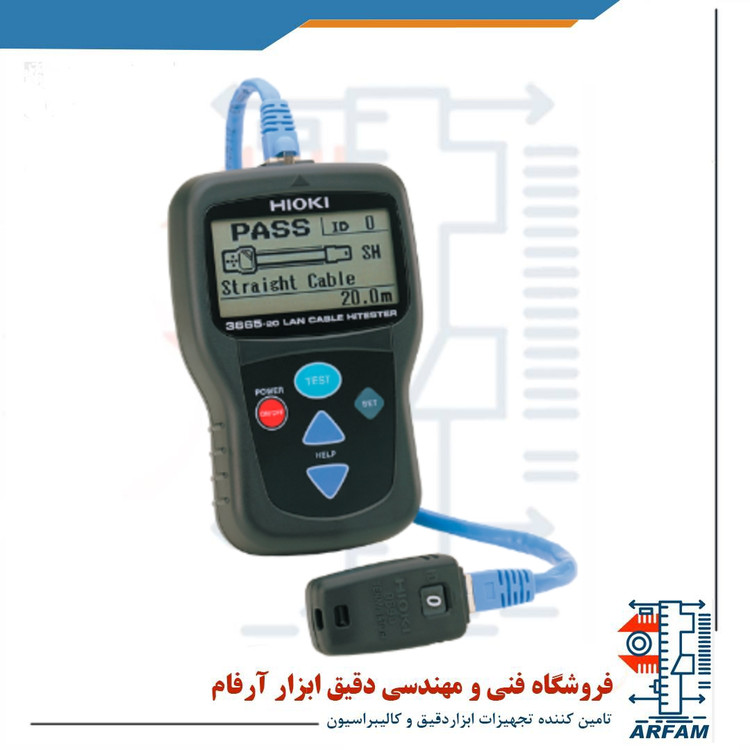

دستگاه هایوکی مدل 3665 یک تستر کابل LAN است که بوسیله آن به آسانی می توان طول کابل را اندازه گیری کرد، کابل های به هم جفت شده و در هم تنیده شده را تشخیص داد و همچنین برای تعیین اتصال بعد از نصب کانکتورها روی کابل ها مفید است. ترمیناتورهای انتخابی که تشخیص راحت کابلهای چندگانه را آسان می کنند باعث می شوند تا این دستگاه برای تست کابل ها در شبکه های کاری در صورتی که اشتباهی توسط سیم کشی مدارهای کوتاه یا باز صورت گرفته باشد ایده آل باشد. صفحه نمایش دستگاه LCD بصورت 128×64 (به همراه نور پس زمینه) است. نور پس زمینه دستگاه هم در صورتی که به طور خودکار پس از 20 ثانیه خاموش شود با فشردن یک دکمه دوباره روشن می شود. از جنبه طول کابل، طول های قابل سنجش برابر با 2 تا 300 متر هستند. رنج دمایی برای کار این تستر تا 40 درجه سلسیوس و بصورت غیر متراکم شونده است. همچنین دمای ذخیره این دستگاه هم تا 50 درجه سلسیوس و بصورت غیر متراکم شونده می باشد.

مشخصات کلی تستر کابل شبکه LAN اتصال کوتاه و مدار باز هایوکی HIOKI 3665-20 :

تستر کابل LAN هایوکی مدل 3665 در اندازه گیری طول کابل، تشخیص کابل های جفت شده یا به هم تنیده شده و همچنین تعیین اتصال بعد از نصب کانکتورها روی کابل کاربرد دارد. این دستگاه برای تست کابل ها در شبکه های کاری در صورتی که اشتباهی توسط سیم کشی مدارهای کوتاه یا باز صورت گرفته باشد نیز دارای کاربرد است. استاندارهای انطباقی دستگاه شامل استاندارد امنیت :EN61010 سطح آلودگی 2 و همچنین استاندارد EN61326 می باشد. این دستگاه نیروی خود را از دو عدد باتری آلکالاین AA مدل LR6 تامین می کند که حداکثر مصرف نیروی آن 1.4 VA است و در صورت انجام یک اندازه گیری در دقیقه می تواند حدود 50 ساعت دستگاه را روشننگه دارد. ابعاد این دستگاه برابر با 85mm×130mm×33mm و وزن آن هم تقریبا 160 گرم است.











مشخصات فنی تستر کابل شبکه LAN اتصال کوتاه و مدار باز هایوکی HIOKI 3665-20 : :

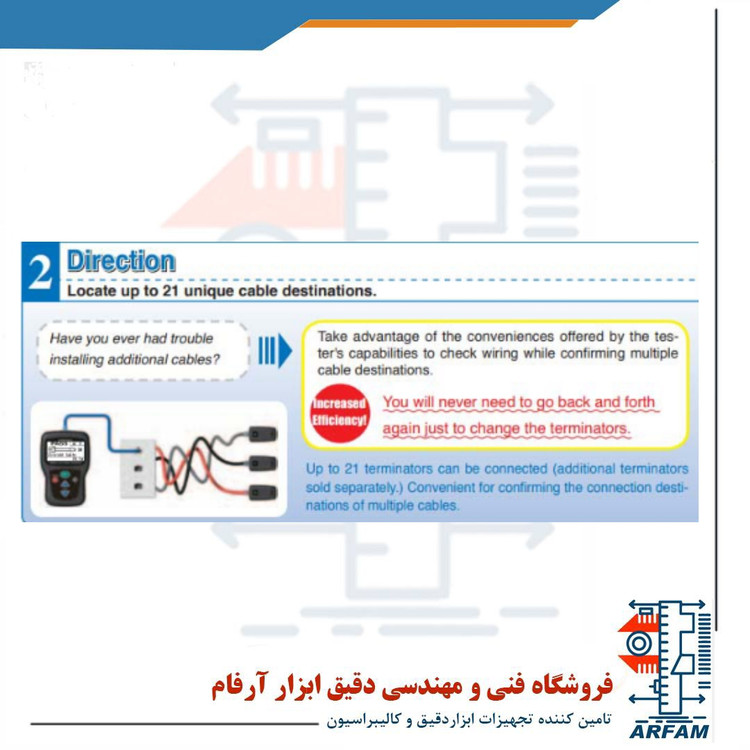

کابل سنجش تستر کابل LAN هایوکی مدل 3665 بصورت جفت یا به هم تنیده شده هستند و دارای مقاومت ظاهری 100 اهم بصورت با محافظ یا بدون محافظ و CAT 3, 4, 5, 5e, 6 می باشند. کانکتورهای سازگار با آن شامل پلاگ های RJ-45 هستند. شرایط سیم کشی و حفاظت در این دستگاه را می توان با استفاده از ترمیناتور هایوکی مدل 9690 تایید کرد. خطاهای قابل تشخیص هم شامل مدارهای باز، کوتاه، جا به جا شده، معکوس، جفت های تقسیم شده و دیگر خطاها هستند. از جنبه طول کابل، طول های قابل سنجش برابر با 2 تا 300 متر هستند که دقت اندازه گیری آن برابر با +-4%rdg.+-1m می باشد. شفافیت صفحه نمایش هم برابر با 1.0 متر است. این دستگاه همچنین می تواند تا 21 کابل را با استفاده از ترمیناتور مدل 9690 و همچنین مدل های انتخابی 9690-01 تا 9690-04 به منظور تست همزمان چندین کابل مورد تشخیص قرار دهد. صفحه نمایش دستگاه LCD بصورت 128×64 (به همراه نور پس زمینه) است. نور پس زمینه دستگاه هم در صورتی که به طور خودکار پس از 20 ثانیه خاموش شود با فشردن یک دکمه دوباره روشن می شود. در زمان فشردن دکمه و همچنین در زمان نمایش نتایج اندازه گیری دستگاه صدا می دهد.



دستگاه پس از اندازه گیری به حالت ذخیره انرژی تغییر حالت می دهد و زمانی که دکمه پرس فشار داده شود دستگاه دوباره به راه می افتد. این دستگاه حدود 10 دقیقه بعد از آخرین فشردن دکمه به صورت خودکار خاموش می شود. در رابطه با وضعیت باتری، زمانی که ولتاژ دستگاه به زیر 2.4V برسد نشانگر باتری حالت چشمک زن پیدا می کند. واحدهای اندازه گیری این محصول هم عبارت از متر یا فوت می باشد که البته قابل تغییر به هم می باشند. ورودی مجاز به دستگاه برابر با پیک 3.3 V (بین پین های RJ-45) می باشد. رنج دمایی و رطوبت برای کار این تستر بین 0 تا 40 درجه سلسیوس و 80% رطوبت نسبی یا کم تر و بصورت غیر متراکم کننده است. همچنین دما و رطوبت ذخیره هم بین رنج -10 تا 50 درجه سلسیوس و رطوبت نسبی 80% یا کم و بصورت غیر متراکم شونده می باشد.





لوازم جانبی تستر کابل شبکه LAN اتصال کوتاه و مدار باز هایوکی HIOKI 3665-20 :

لوازم جانبی این دستگاه شامل یک عدد ترمیناتور 9690، یک عدد کیف قابل حمل، دو عدد باتری آلکالاین AA مدل LR6 و یک عدد دفترچه راهنما است. همچنین در صورت نیاز می توانید کیف قابل حمل مدل 9249، ترمیناتور مدل 9690-01، ترمیناتور مدل 9690-02، ترمیناتور مدل 9690-03 و ترمیناتور مدل 9690-04 را بصورت جداگانه تهیه کنید.
