آمپر متر کلمپی AC/DC HIOKI 3290

آمپر متر کلمپی AC/DCHIOKI 3290

Clamp On AC/DC HiTester HIOKI 3290

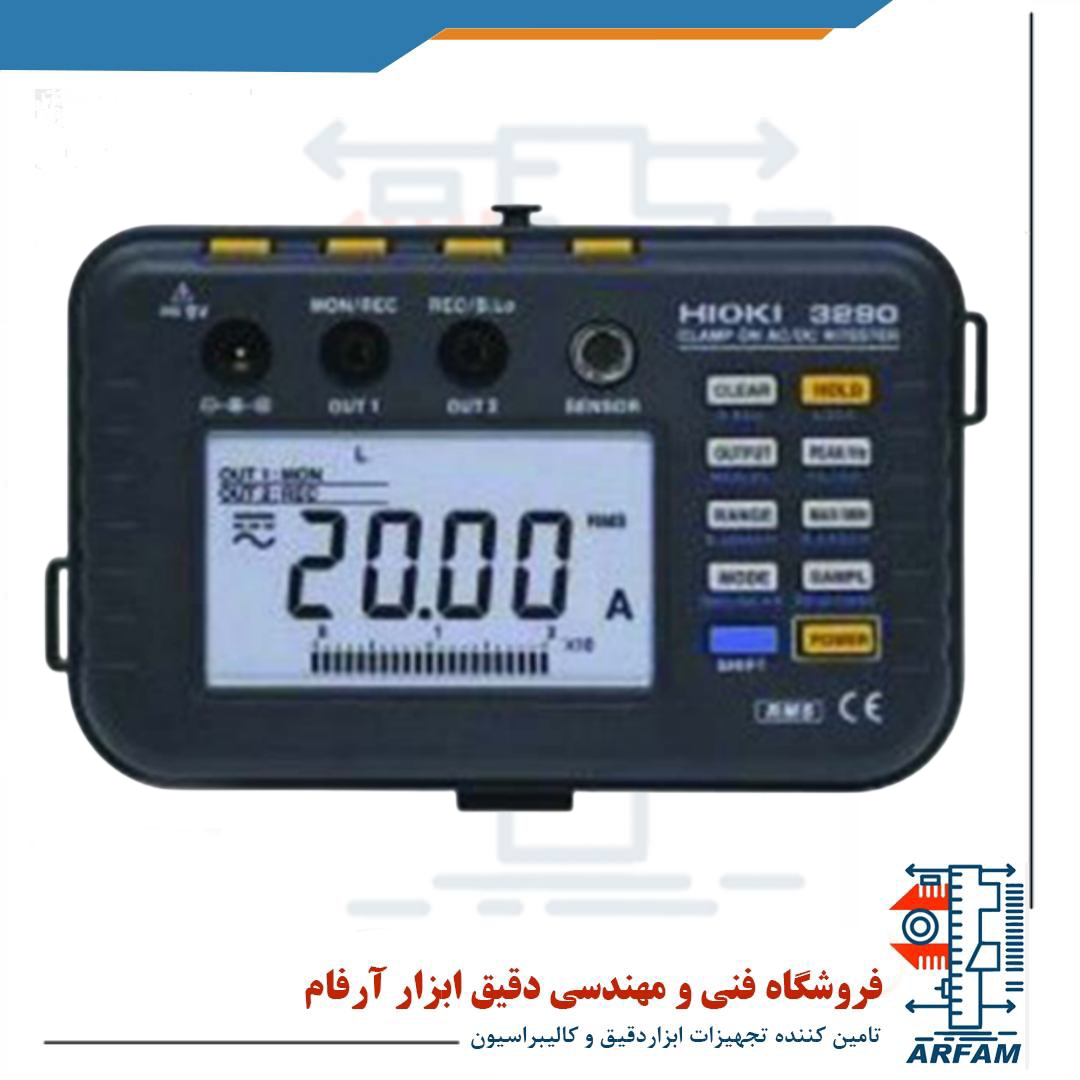

کلمپ متر هایوکی مدل 3290 دستگاهی برای اندازه گیری جریان الکتریکی و ولتاژ می باشد. این دستگاه رنج جریان تا 100 A AC را دارد. رنج فرکانس این دستگاه تا 1000 هرتز می باشد. صفحه نمایش دستگاه بصورت LCD است که حداکثر 3000 رقم را نشان می دهد و نمودار میله ای آن دارای 20 قسمت است. مقدار نمونه گیری دستگاه در حالت سریع برابر با 4 مرتبه در ثانیه، در حالت نرمال برابر با 2 مرتبه در ثانیه و در حالت کند 1 مرتبه در ثانیه می باشد. فاکتور کرست این محصول برابر با 2.5 یا کم تر است. حداکثر ولتاژ اندازه گیری شده نسبت به زمین تا 600V AC rms بوده و دستگاه در رده CAT III 600V قرار می گیرد. روش اندازه گیری دستگاه را می توان انتخاب کرد، بصورتی که در حالت DC برای سنجش باتری، در حالت AC+DC RMS برای سنجش اصلاح موج، در حالت AC RMS برای سنجش انحراف جریان و همچنین در حالت پیک برای سنجش مقدار پیک جریان می باشد. در این دستگاه می توان نوع خروجی را که شامل خروجی همزمان، خروجی مقدار RMS، خروجی فرکانس و خروجی موجی شکل می شود انتخاب کرد. این دستگاه همچنین قابلیت زمان پاسخ (بین سه مدت زمان پاسخ قابل تغییر است) را دارد. قابلیت دیگر این دستگاه کارکرد LPF است که طی آن هارمونیک های غیر ضروری فیلتر می شوند (fc=550Hz).

مشخصات کلی آمپر متر کلمپی AC/DC با کلمپ های مجزا هایوکی HIOKI 3290 :

این دستگاه نیروی خود را از چهار عدد باتری آلکالاین AA مدل LR6 یا یک ادابتور AC دریافت می کند. صفحه نمایش دستگاه بصورت LCD است که حداکثر 3000 رقم را نشان می دهد و نمودار میله ای آن دارای 20 قسمت است. این دستگاه در سنجش ولتاژ، جریان و True RMS کاربرد دارد. کاربرد دیگر دستگاه در انتخاب روش اندازه گیری دستگاه است، بصورتی که در حالت DC برای سنجش باتری، در حالت AC+DC RMS برای سنجش اصلاح موج، در حالت AC RMS برای سنجش انحراف جریان و همچنین در حالت پیک برای سنجش مقدار پیک جریان می باشد.



کاربرد دیگر این دستگاه در تعیین نوع خروجی است که شامل خروجی همزمان، خروجی مقدار RMS، خروجی فرکانس و خروجی موجی شکل می باشد . این دستگاه همچنین در تعیین زمان پاسخ (بین سه مدت زمان پاسخ قابل تغییر است) دارای کاربرد است. ابعاد این دستگاه برابر با 155mm×98mm×47mm و وزن آن برابر با 545 گرم است. این دستگاه گارانتی یک ساله و خدمات پس از فروش ده ساله دارد.











مشخصات فنی آمپر متر کلمپی AC/DC با کلمپ های مجزا هایوکی HIOKI 3290 :

کلمپ متر هایوکی مدل 3290 رنج جریان AC 20 A و 100 A AC را دارد. این دستگاه قابلیت سنجش True RMS و AC+DC و همچنین میانگین AC را دارد. رنج فرکانس این دستگاه برابربا 10، 100 و 1000 هرتز می باشد. جریان DC یا AC دستگاه برابر با 2V/f.s. می باشد که خروجی سطح در حالت REC و خروجی موجی شکل در حالت MON است که اندازه گیری بصورت تلفیقی دارد و فرکانس آن برابر 1V/f.s. می باشد. دقت جریان AC و DC و همچنین AC+DC دستگاه برابر با +-1.3%rdg.+3dgt و همچنین دقت فرکانس برابر با +-3%rdg.+1dgt می باشد.

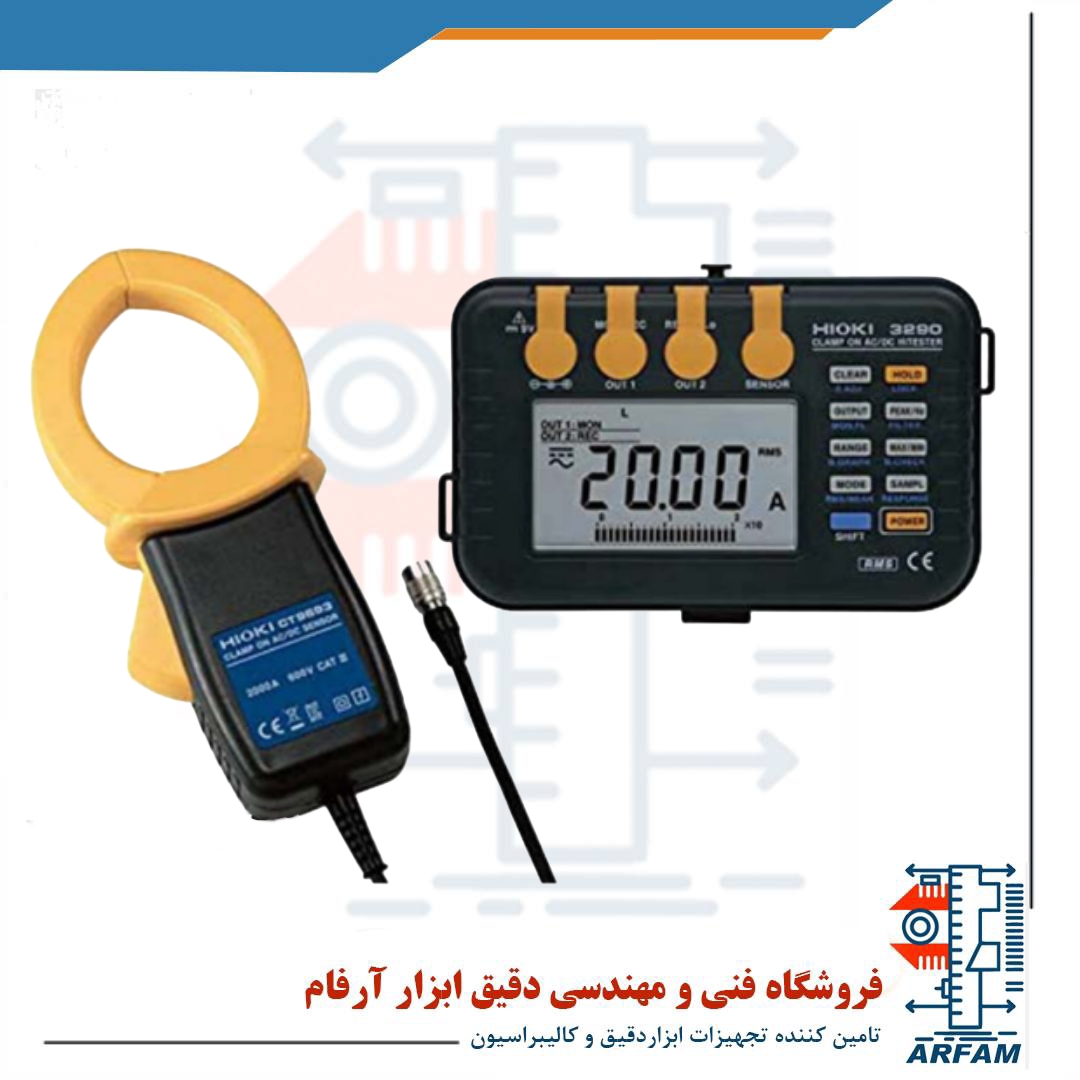

DC دستگاه در مورد CT9691 تا 500 هرتز و در مورد CT9692 و CT9693 تا 1 کیلوهرتز است که دقتی برابر با +-2.3%rdg+8dgt دارد. صفحه نمایش دستگاه بصورت LCD است که حداکثر 3000 رقم را نشان می دهد و نمودار میله ای آن دارای 20 قسمت است. مقدار نمونه گیری دستگاه در حالت سریع برابر با 4 مرتبه در ثانیه، در حالت نرمال برابر با 2 مرتبه در ثانیه و در حالت کند 1 مرتبه در ثانیه می باشد. فاکتور کرست این محصول برابر با 2.5 یا کم تر است.



حداکثر ولتاژ اندازه گیری شده نسبت به زمین برابر با 600V AC rms بوده و دستگاه در رده CAT III 600V قرار می گیرد. روش اندازه گیری دستگاه را می توان انتخاب کرد، بصورتی که در حالت DC برای سنجش باتری، در حالت AC+DC RMS برای سنجش اصلاح موج، در حالت AC RMS برای سنجش انحراف جریان و همچنین در حالت پیک برای سنجش مقدار پیک جریان می باشد. در این دستگاه می توان نوع خروجی را که شامل خروجی همزمان، خروجی مقدار RMS، خروجی فرکانس و خروجی موجی شکل می شود انتخاب کرد. این دستگاه همچنین قابلیت زمان پاسخ (بین سه مدت زمان پاسخ قابل تغییر است) را دارد. قابلیت دیگر این دستگاه کارکرد LPF است که طی آن هارمونیک های غیر ضروری فیلتر می شوند (fc=550Hz).







لوازم جانبی آمپر متر کلمپی AC/DC با کلمپ های مجزا هایوکی HIOKI 3290 :

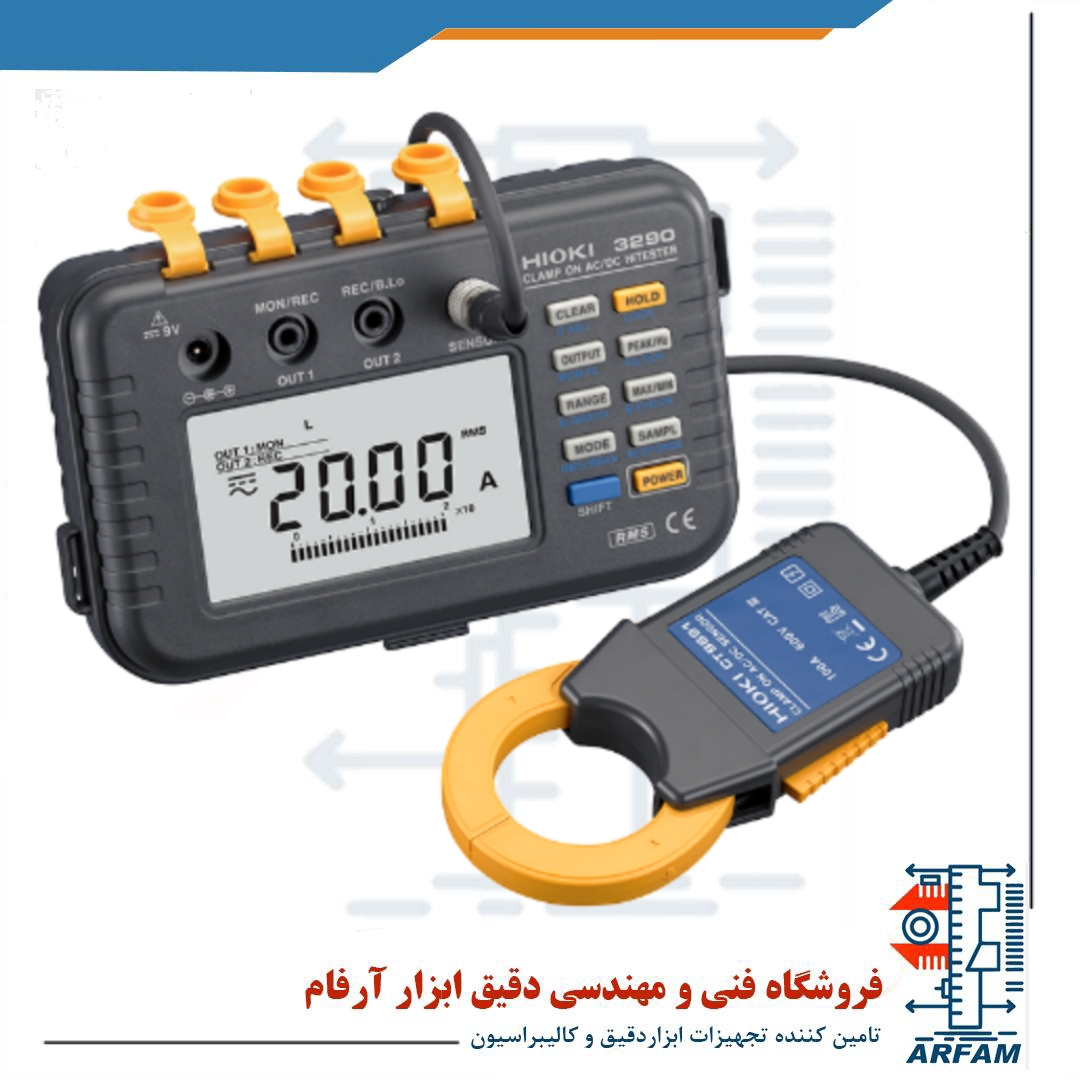

لوازم جانبی این دستگاه شامل یک عدد بند دستی و یک عدد دفترچه راهنما است. همچنین در صورت نیاز می توانید سنسور گیره ای AC/DC مدل CT9691 و همچنین کابل خروجی مدل 9094 را بصورت جداگانه تهیه نمایید.
