اسیلوسکوپ دیجیتال owon مدل AS101

🔧 معرفی کلی دستگاه

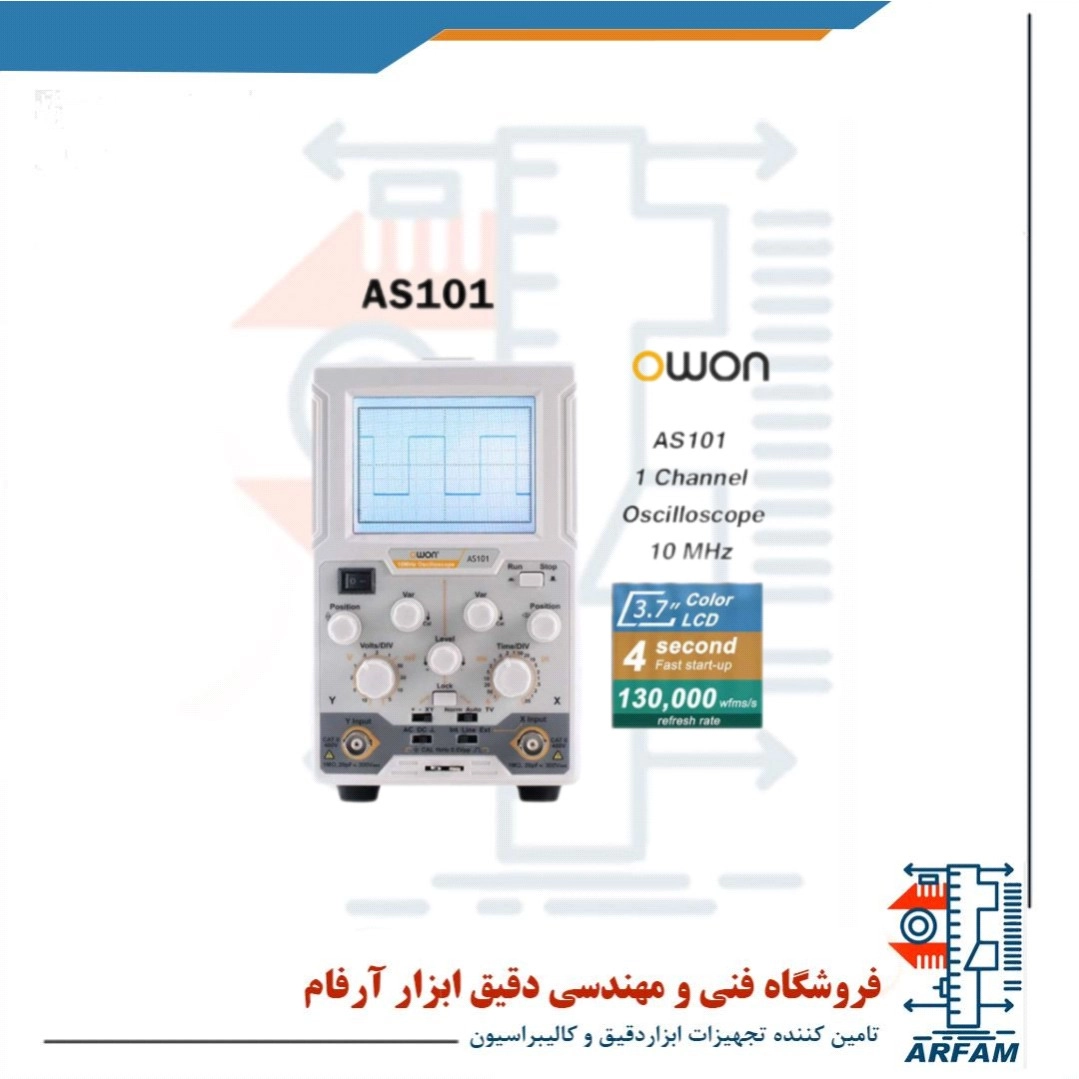

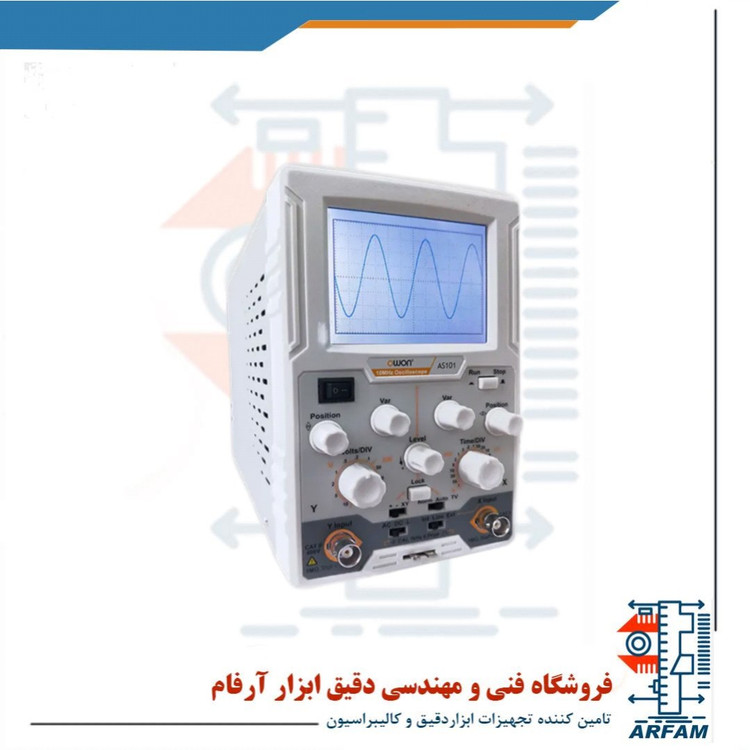

OWON AS101 یک اسیلوسکوپ دیجیتال قابل‌حمل و تک‌کاناله با پهنای باند 10 مگاهرتز و نرخ نمونه‌برداری 100 MS/s است. این مدل برای آموزشگاه‌ها، تعمیرگاه‌های الکترونیک، تست‌های ساده صنعتی و استفاده‌های شخصی طراحی شده و جایگزینی اقتصادی برای اسیلوسکوپ‌های آنالوگ قدیمی محسوب می‌شود.


---

📊 مشخصات فنی کامل‌تر

مشخصه    مقدار

تعداد کانال    1 کانال
پهنای باند    10 MHz
نرخ نمونه‌برداری    100 MS/s (مگا نمونه در ثانیه)
نرخ ثبت شکل موج    130,000 wfms/s
حساسیت ورودی    از 5 mV/div تا 10 V/div
ولتاژ ورودی مجاز    تا 400V (DC + AC Peak)
امپدانس ورودی    1 MΩ ± 2%، 20 pF ± 5%
مدهای Trigger    Auto, Normal, Single, Video (NTSC/PAL/SECAM)
منبع Trigger    داخلی، خارجی، خط برق
صفحه‌نمایش    LCD رنگی، 3.7 اینچ
ابعاد    117 × 192 × 288 میلی‌متر
وزن    حدود 1.8 کیلوگرم
پورت‌ها    USB برای ذخیره و بروزرسانی



---

🌟 ویژگی‌های کلیدی

1. نرخ ثبت بالا (130k wfms/s):
امکان تشخیص وقایع سریع و گذرا در مدار را فراهم می‌کند که در اسیلوسکوپ‌های پایین‌رده معمول نیست.


2. طراحی آنالوگ‌مانند:
ظاهر پنل کنترل مانند اسیلوسکوپ‌های آنالوگ سنتی است و کار با آن برای کاربران قدیمی بسیار راحت خواهد بود.


3. کیفیت ساخت قابل‌قبول:
بدنه محکم با ابعاد جمع‌وجور مناسب برای محیط‌های صنعتی، آزمایشگاهی و آموزشی.


4. پشتیبانی از نمایش اشکال لیساژو (Lissajous):
مناسب برای مقایسه فاز دو سیگنال (با استفاده از منابع خارجی).


5. صرفه‌جویی اقتصادی:
یکی از مقرون‌به‌صرفه‌ترین اسیلوسکوپ‌ها در کلاس خود.




---

🧰 اقلام موجود در جعبه

پروب اندازه‌گیری ×1

کابل برق یا آداپتور

دفترچه راهنما

ابزار کالیبراسیون پروب



---

✅ کاربردهای رایج

آموزش عملی الکترونیک

تعمیر وسایل الکترونیکی (مثلاً منابع تغذیه یا آمپلی‌فایر)

تحلیل سیگنال‌های ساده دیجیتال یا آنالوگ

تست نوسان‌سازها، فیلترها، تقویت‌کننده‌ها و...



---

⚠️ نقاط ضعف احتمالی

تنها یک کانال دارد؛ برای بررسی هم‌زمان چند سیگنال مناسب نیست.

پهنای باند محدود (10 MHz): برای کاربردهای حرفه‌ای یا بررسی سیگنال‌های پرسرعت مانند USB، SPI یا RF مناسب نیست.

صفحه‌نمایش کوچک: برای برخی کاربران ممکن است کم‌نور یا کم‌جزئیات به نظر برسد.

عدم پشتیبانی از زبان فارسی در منوها



---

🏁 جمع‌بندی

اگر به دنبال یک اسیلوسکوپ دیجیتال ساده، قابل‌حمل و ارزان‌قیمت برای کارهای آموزشی، تعمیراتی یا تست‌های اولیه هستید، مدل OWON AS101 گزینه‌ای قابل‌اعتماد و با عملکرد مناسب است. در عین سادگی، ویژگی‌های مفیدی مثل نرخ ثبت بالا و عملکرد پایدار دارد، اما برای پروژه‌های پیشرفته‌تر بهتر است سراغ مدل‌های دوکاناله با پهنای باند بالاتر بروید.

📌 ویژگی‌های فنی اسیلوسکوپ دیجیتال OWON AS101

🎛️ بخش ورودی

تعداد کانال‌ها: 1 کانال

امپدانس ورودی: 1 MΩ ± 2% با 20 pF ± 5%

ولتاژ ورودی بیشینه: 400 ولت (DC + AC Peak)

ایزولاسیون کانال: ندارد (مشترک با زمین)

پروب همراه: 1×/10× قابل‌تنظیم دستی



---

📈 دامنه اندازه‌گیری

حساسیت عمودی (Vertical Sensitivity):
از 5 mV/div تا 10 V/div در 8 مرحله

پهنای باند (Bandwidth):
10 مگاهرتز (DC~10 MHz)

پاسخ فرکانسی:
AC coupling: 10 Hz10 MHz



---

⏱️ زمان و نرخ نمونه‌برداری

نرخ نمونه‌برداری واقعی: 100 MS/s (مگاسامپل در ثانیه)

زمان پایدارسازی (Rise Time): ≤ 35 ns

زمان پایه افقی (Time Base): 5 ns/div تا 5 s/div

دقت زمان‌بندی افقی: ±50 ppm



---

🔍 نمایشگر و ثبت شکل‌موج

نوع نمایشگر: LCD رنگی، TFT

اندازه صفحه‌نمایش: 3.7 اینچ

وضوح صفحه: معمولاً 320x240 پیکسل (QVGA)

نرخ ثبت شکل موج: تا 130,000 wfms/s (بسیار بالا در این رده قیمتی)

حالت‌های مشاهده: Roll Mode، Persist، X-Y (لیساژو)



---

⚙️ تریگر (Trigger)

حالت‌های تریگر: Auto, Normal, Single, Video

منبع تریگر: CH1، خط برق (AC Line)، خارجی

حساسیت تریگر: حدود 0.5 division از سطح سیگنال

فیلتر ویدئویی: پشتیبانی از NTSC / PAL / SECAM

لبه تریگر: بالا/پایین (Rising/Falling)



---

💽 ذخیره‌سازی و ارتباطات

پورت USB: دارد (برای به‌روزرسانی یا ارتباط با کامپیوتر)

ذخیره‌سازی سیگنال: پشتیبانی از ذخیره تصویر یا داده در کامپیوتر (از طریق نرم‌افزار جانبی)

فرمت خروجی تصویر: معمولاً BMP یا CSV برای دیتا



---

🔌 تغذیه و ابعاد

ولتاژ کاری: 100-240V AC، 50/60Hz

مصرف انرژی: کمتر از 18 وات

ابعاد دستگاه: 117 (عمق) × 192 (ارتفاع) × 288 (عرض) میلی‌متر

وزن: حدود 1.8 کیلوگرم

دمای کاری: 0 تا 40 درجه سانتی‌گراد



---

🧰 اقلام همراه

۱ عدد پروب ۱×/۱۰×

کابل برق یا آداپتور

ابزار کالیبراسیون پروب

دفترچه راهنما یا CD نرم‌افزار (در برخی بسته‌ها)
