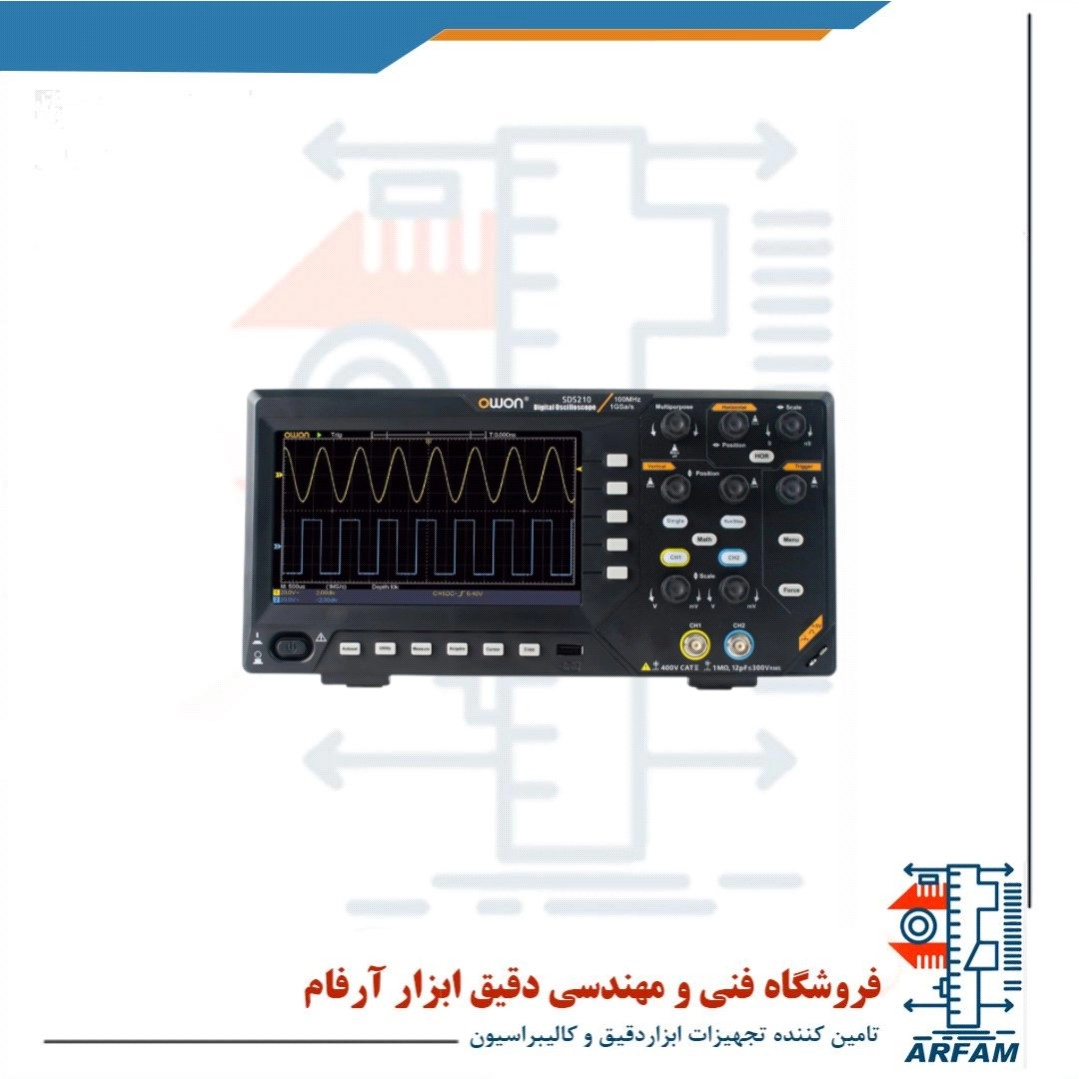

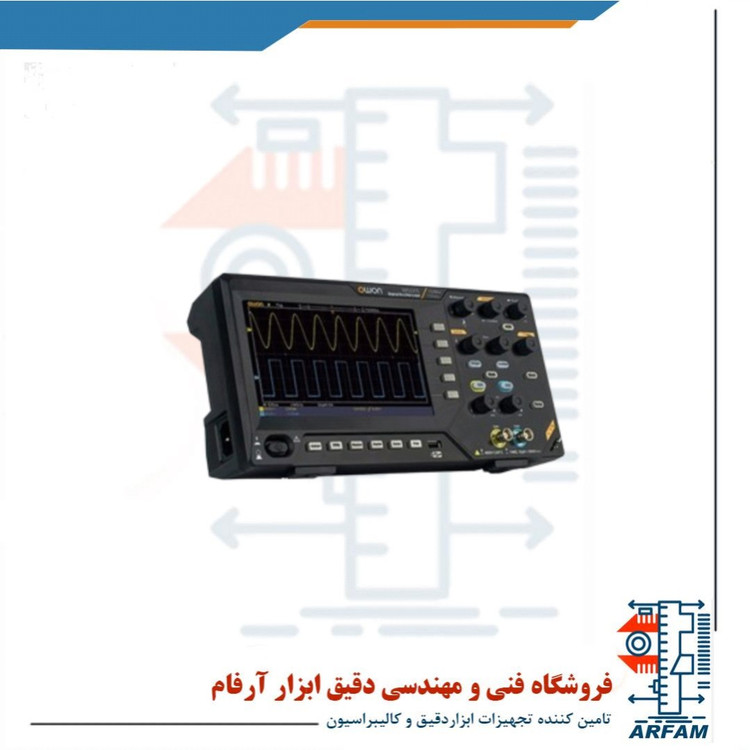

اسیلوسکوپ دیجیتال owon مدل SDS210S

اسیلوسکوپ دیجیتال owon مدل SD S210S

digital oscilloscope owon model SD S210S

اسیلوسکوپ دیجیتال OWON SDS210S یکی از مدل‌های حرفه‌ای سری SDS200 است که برای کاربردهای صنعتی، تحقیقاتی و آموزشی طراحی شده است. در ادامه توضیحات تکمیلی آن آورده شده:





---



💡 مشخصات فنی پیشرفته:



پهنای باند (Bandwidth): 100 مگاهرتز — مناسب برای اکثر کاربردهای الکترونیکی و سیگنال‌های با فرکانس متوسط.



نرخ نمونه‌برداری (Sample Rate): تا 1GS/s — یعنی می‌تواند تا یک میلیارد نمونه در ثانیه ثبت کند.



عمق ضبط (Memory Depth): تا 20Mpts — این امکان را می‌دهد تا جزئیات دقیق‌تری از سیگنال را ذخیره کند.



صفحه‌نمایش: 8 اینچ TFT رنگی با رزولوشن 800×600 — بسیار خوانا و دقیق برای مشاهده‌ی شکل موج‌ها.







---



⚙️ قابلیت‌های ویژه:



تحلیل FFT پیشرفته: تبدیل شکل موج از زمان به فرکانس، مناسب برای تحلیل هارمونیک، نویز و اعوجاج.



مولد تابع داخلی: برای تولید سیگنال‌های مختلف مثل سینوسی، مربعی، مثلثی تا فرکانس 25MHz — دیگر نیازی به ژنراتور جداگانه ندارید.



اندازه‌گیری‌های خودکار (Auto Measurements): بیش از 30 پارامتر شامل میانگین، RMS، دوره تناوب، پیک به پیک، duty cycle و غیره.



قابلیت Triggering پیشرفته: شامل edge, pulse, video, slope, overtime، و غیره برای ثبت دقیق بخش خاصی از سیگنال.



ذخیره‌سازی و بازیابی آسان: از طریق USB یا کارت حافظه — مناسب برای گزارش‌گیری یا ادامه تحلیل در کامپیوتر.







---



🧰 پورت‌ها و ارتباطات:



USB Host / Device: اتصال به فلش USB یا کامپیوتر.



LAN / Ethernet (در برخی نسخه‌ها): برای کنترل از راه دور یا استفاده در شبکه آزمایشگاهی.



پشتیبانی از SCPI و LabVIEW: برای برنامه‌نویسی و اتوماسیون.







---



🧪 کاربردها:



طراحی و اشکال‌زدایی مدارهای آنالوگ و دیجیتال



آموزش در دانشگاه‌ها و هنرستان‌ها



تعمیرات تجهیزات الکترونیکی



تحلیل رفتار نویز یا سیگنال‌های دوره‌ای در پروژه‌های R&D
