برند : OWON
دستهبندی : انواع فانکشن ژنراتور و اسیلوسکوپ
اسیلوسکوپ دیجیتال owon مدل SD S-1022
تعداد کانال : 2 کانال
پهنای باند : 20 مگاهرتز (20 MHz)
نرخ نمونه برداری : 100 مگاسمپل بر ثانیه (100 MS/s)
رزولوشن عمودی : 8 بیت
+ موارد بیشترمعرفی اسیلوسکوپ دیجیتال OWON مدل SDS1022

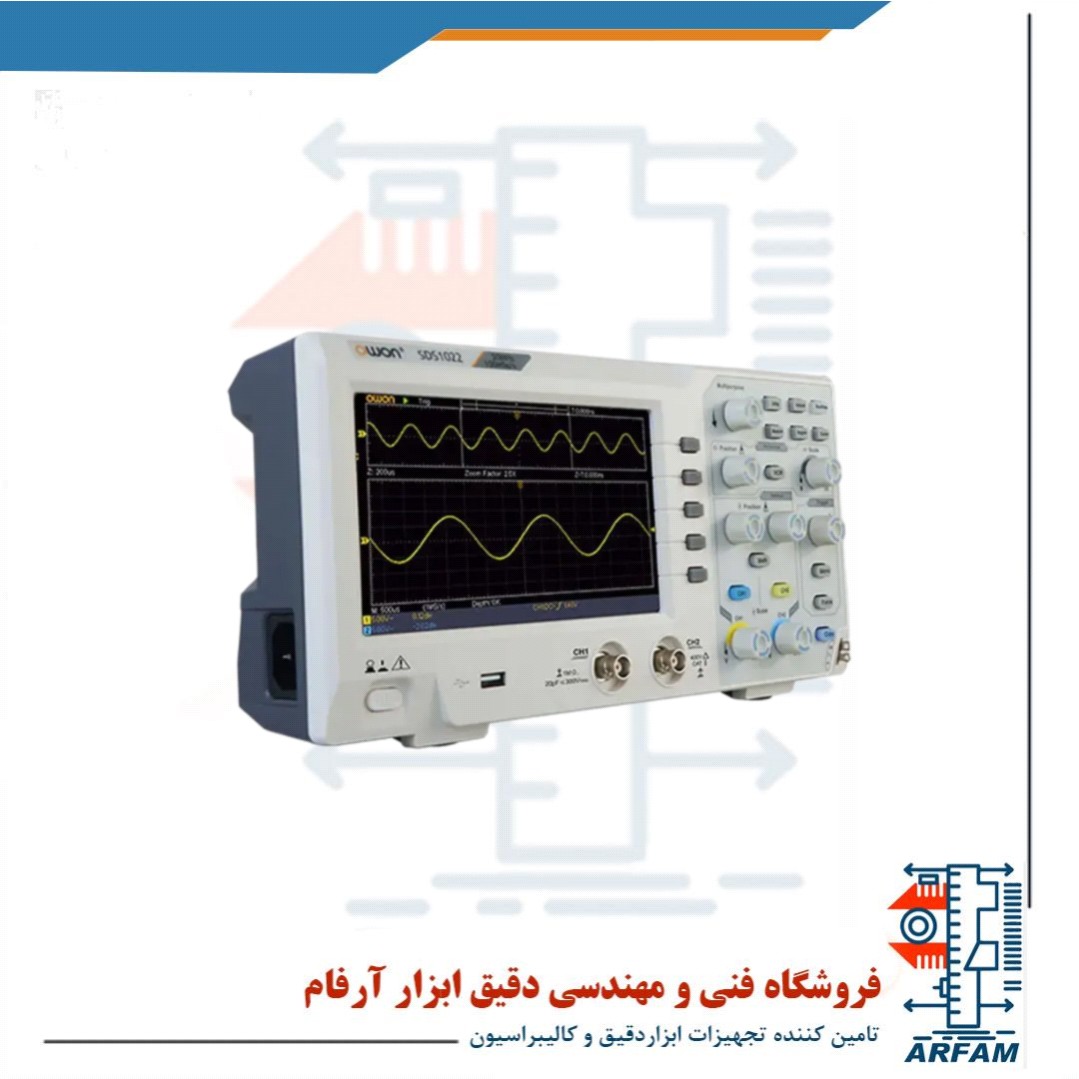

اسیلوسکوپ دیجیتال OWON مدل SDS1022 یک دستگاه ذخیره‌ساز دیجیتال (DSO) دو کاناله با پهنای باند 20 مگاهرتز و نرخ نمونه‌برداری 100MS/s است که برای مصارف آموزشی، تعمیرات الکترونیکی، طراحی مدارهای ساده و کارگاه‌های فنی گزینه‌ای ایده‌آل به شمار می‌آید. این اسیلوسکوپ با طراحی جمع‌وجور و کاربرپسند خود، امکانات متنوعی را در قالب یک بسته مقرون‌به‌صرفه ارائه می‌دهد.
ویژگی‌های کلیدی
پهنای باند 20MHz: مناسب برای تحلیل سیگنال‌های آنالوگ و دیجیتال با فرکانس پایین تا متوسط.
نرخ نمونه‌برداری 100MS/s: دقت کافی برای بررسی شکل موج‌های دقیق.
2 کانال ورودی: قابلیت اندازه‌گیری هم‌زمان دو سیگنال مختلف.
صفحه‌نمایش 7 اینچی رنگی LCD: با رزولوشن 800×480 پیکسل برای مشاهده واضح و دقیق موج‌ها.
طراحی کم‌حجم و سبک: با عمق تنها 70 میلی‌متر و وزن حدود 1.1 کیلوگرم، به راحتی در هر محیط کاری قابل استفاده است.
حافظه داخلی 10kpts در هر کانال: برای ذخیره‌سازی موج‌ها و انجام تحلیل‌های بعدی.
پورت USB: برای اتصال به کامپیوتر، انتقال داده‌ها و به‌روزرسانی نرم‌افزار.
پشتیبانی از نرم‌افزار SCPI و LabVIEW: برای کنترل و آنالیز از طریق کامپیوتر.
تحلیل‌های ریاضی پیشرفته: از جمله FFT، جمع، تفریق، ضرب و معکوس‌سازی سیگنال.
تریگر قابل تنظیم: شامل تریگر لبه‌ای، ویدئویی و حالت‌های مختلف اجرا (Auto، Normal، Single).
مشخصات فنی
ویژگی مقدار
پهنای باند 20 مگاهرتز
نرخ نمونه‌برداری 100 مگاسمپل بر ثانیه (MS/s)
عمق حافظه 10kpts در هر کانال
تعداد کانال‌ها 2 کانال
حساسیت ولتاژ از 5mV/div تا 5V/div
رزولوشن عمودی 8 بیت
محدوده زمان‌بندی 5ns/div تا 100s/div
نوع نمایشگر LCD رنگی 7 اینچ با رزولوشن 800×480
ابعاد 301 × 152 × 70 میلی‌متر
وزن 1.1 کیلوگرم
اقلام همراه دستگاه
2 عدد پروب اسیلوسکوپ
کابل USB برای اتصال به کامپیوتر
کابل برق
CD نرم‌افزار کاربردی و درایورها
راهنمای استفاده سریع
ابزار کالیبراسیون پروب
کاربردها
آموزش و یادگیری الکترونیک
عیب‌یابی و تست بردهای الکترونیکی
طراحی و تحلیل مدارهای آنالوگ و دیجیتال
استفاده در آزمایشگاه‌های دانشگاهی یا فنی
مزایا
قیمت اقتصادی در مقایسه با دیگر مدل‌های بازار
رابط کاربری ساده و قابل فهم
مناسب برای کاربران تازه‌کار و حرفه‌ای
پشتیبانی نرم‌افزاری خوب
نتیجه‌گیری
اگر به دنبال یک اسیلوسکوپ دیجیتال با قیمت مناسب، امکانات کاربردی و کیفیت ساخت قابل قبول هستید، OWON SDS1022 گزینه‌ای مطمئن و کارآمد برای شروع یا گسترش فعالیت‌های الکترونیکی شما خواهد بود.
