دستهبندی: اندازه گیری
تعداد کانال:2 کانال
پهنای باند:20 مگاهرتز (20 MHz)
نرخ نمونه برداری:100 مگاسمپل بر ثانیه (100 MS/s)
رزولوشن عمودی:8 بیت

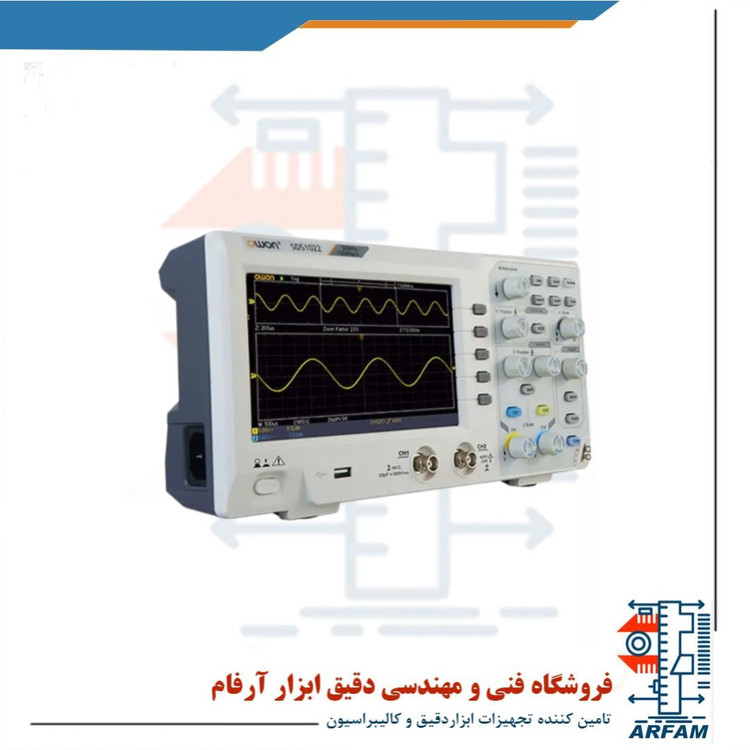

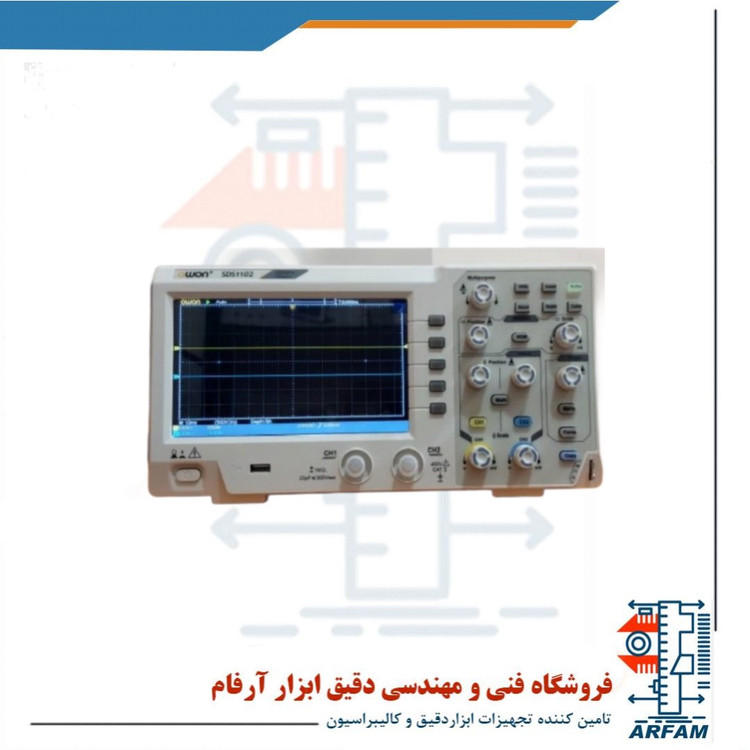

اسیلوسکوپ دیجیتال owon مدل SDS-1022
digital oscilloscope owon model SDS-1022
برند:OWON
مشخصات
تعداد کانال
2 کانال
پهنای باند
20 مگاهرتز (20 MHz)
نرخ نمونه برداری
100 مگاسمپل بر ثانیه (100 MS/s)
رزولوشن عمودی
8 بیت
حساسیت عمودی
از 5 mV/div تا 5 V/div
عمق حافظه
10k پوینت برای هر کانال
حداکثر ولتاژ ورودی
400V (DC + پیک AC)
نوع تریگر
Edge (لبهای)، Video، Single، Auto، Normal
توضیحات
معرفی اسیلوسکوپ دیجیتال OWON مدل SDS1022
اسیلوسکوپ دیجیتال OWON مدل SDS1022 یک دستگاه ذخیرهساز دیجیتال (DSO) دو کاناله با پهنای باند 20 مگاهرتز و نرخ نمونهبرداری 100MS/s است که برای مصارف آموزشی، تعمیرات الکترونیکی، طراحی مدارهای ساده و کارگاههای فنی گزینهای ایدهآل به شمار میآید. این اسیلوسکوپ با طراحی جمعوجور و کاربرپسند خود، امکانات متنوعی را در قالب یک بسته مقرونبهصرفه ارائه میدهد.
ویژگیهای کلیدی
پهنای باند 20MHz: مناسب برای تحلیل سیگنالهای آنالوگ و دیجیتال با فرکانس پایین تا متوسط.
نرخ نمونهبرداری 100MS/s: دقت کافی برای بررسی شکل موجهای دقیق.
2 کانال ورودی: قابلیت اندازهگیری همزمان دو سیگنال مختلف.
صفحهنمایش 7 اینچی رنگی LCD: با رزولوشن 800×480 پیکسل برای مشاهده واضح و دقیق موجها.
طراحی کمحجم و سبک: با عمق تنها 70 میلیمتر و وزن حدود 1.1 کیلوگرم، به راحتی در هر محیط کاری قابل استفاده است.
حافظه داخلی 10kpts در هر کانال: برای ذخیرهسازی موجها و انجام تحلیلهای بعدی.
پورت USB: برای اتصال به کامپیوتر، انتقال دادهها و بهروزرسانی نرمافزار.
پشتیبانی از نرمافزار SCPI و LabVIEW: برای کنترل و آنالیز از طریق کامپیوتر.
تحلیلهای ریاضی پیشرفته: از جمله FFT، جمع، تفریق، ضرب و معکوسسازی سیگنال.
تریگر قابل تنظیم: شامل تریگر لبهای، ویدئویی و حالتهای مختلف اجرا (Auto، Normal، Single).
مشخصات فنی
ویژگی مقدار
پهنای باند 20 مگاهرتز
نرخ نمونهبرداری 100 مگاسمپل بر ثانیه (MS/s)
عمق حافظه 10kpts در هر کانال
تعداد کانالها 2 کانال
حساسیت ولتاژ از 5mV/div تا 5V/div
رزولوشن عمودی 8 بیت
محدوده زمانبندی 5ns/div تا 100s/div
نوع نمایشگر LCD رنگی 7 اینچ با رزولوشن 800×480
ابعاد 301 × 152 × 70 میلیمتر
وزن 1.1 کیلوگرم
اقلام همراه دستگاه
2 عدد پروب اسیلوسکوپ
کابل USB برای اتصال به کامپیوتر
کابل برق
CD نرمافزار کاربردی و درایورها
راهنمای استفاده سریع
ابزار کالیبراسیون پروب
کاربردها
آموزش و یادگیری الکترونیک
عیبیابی و تست بردهای الکترونیکی
طراحی و تحلیل مدارهای آنالوگ و دیجیتال
استفاده در آزمایشگاههای دانشگاهی یا فنی
مزایا
قیمت اقتصادی در مقایسه با دیگر مدلهای بازار
رابط کاربری ساده و قابل فهم
مناسب برای کاربران تازهکار و حرفهای
پشتیبانی نرمافزاری خوب
نتیجهگیری
اگر به دنبال یک اسیلوسکوپ دیجیتال با قیمت مناسب، امکانات کاربردی و کیفیت ساخت قابل قبول هستید، OWON SDS1022 گزینهای مطمئن و کارآمد برای شروع یا گسترش فعالیتهای الکترونیکی شما خواهد بود.
