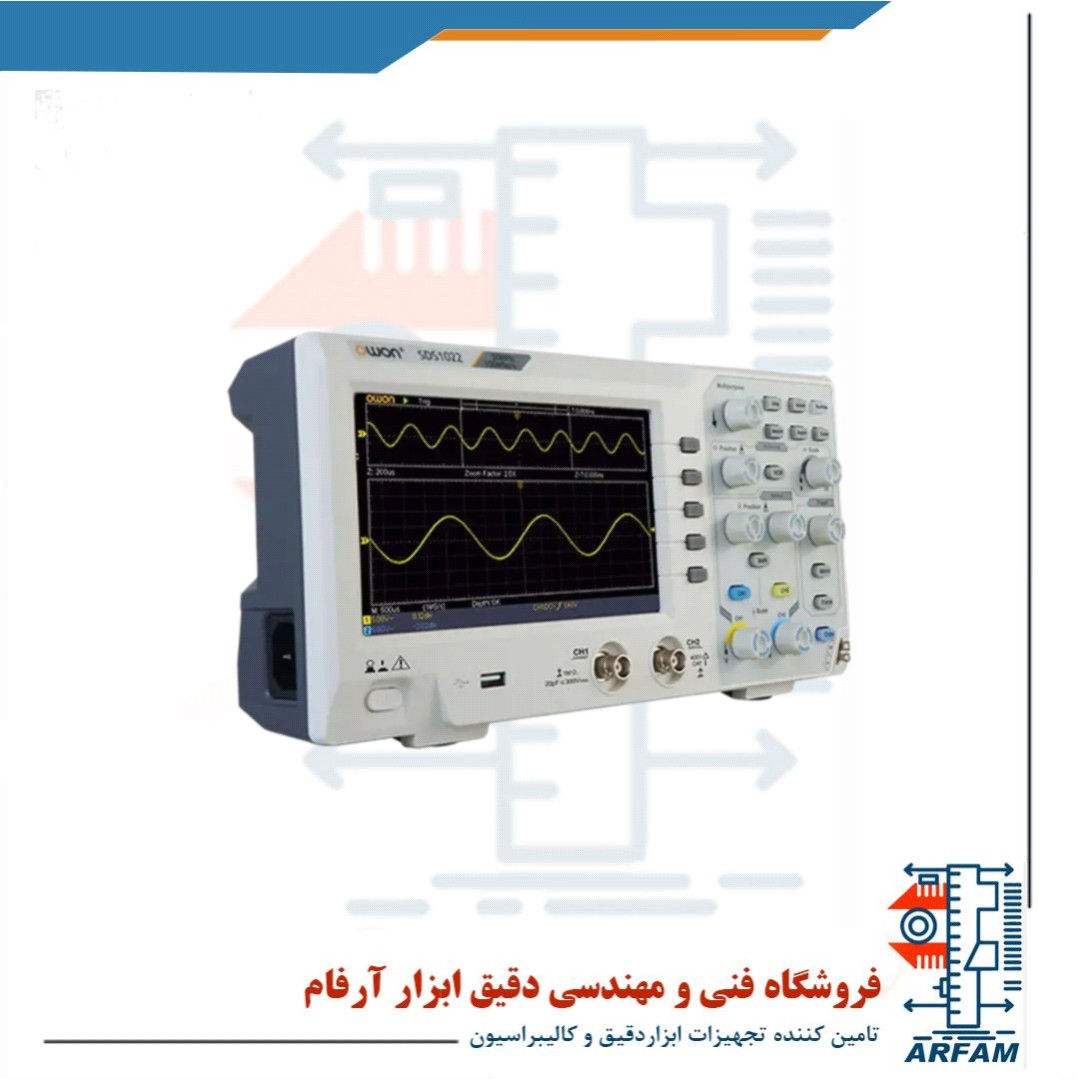

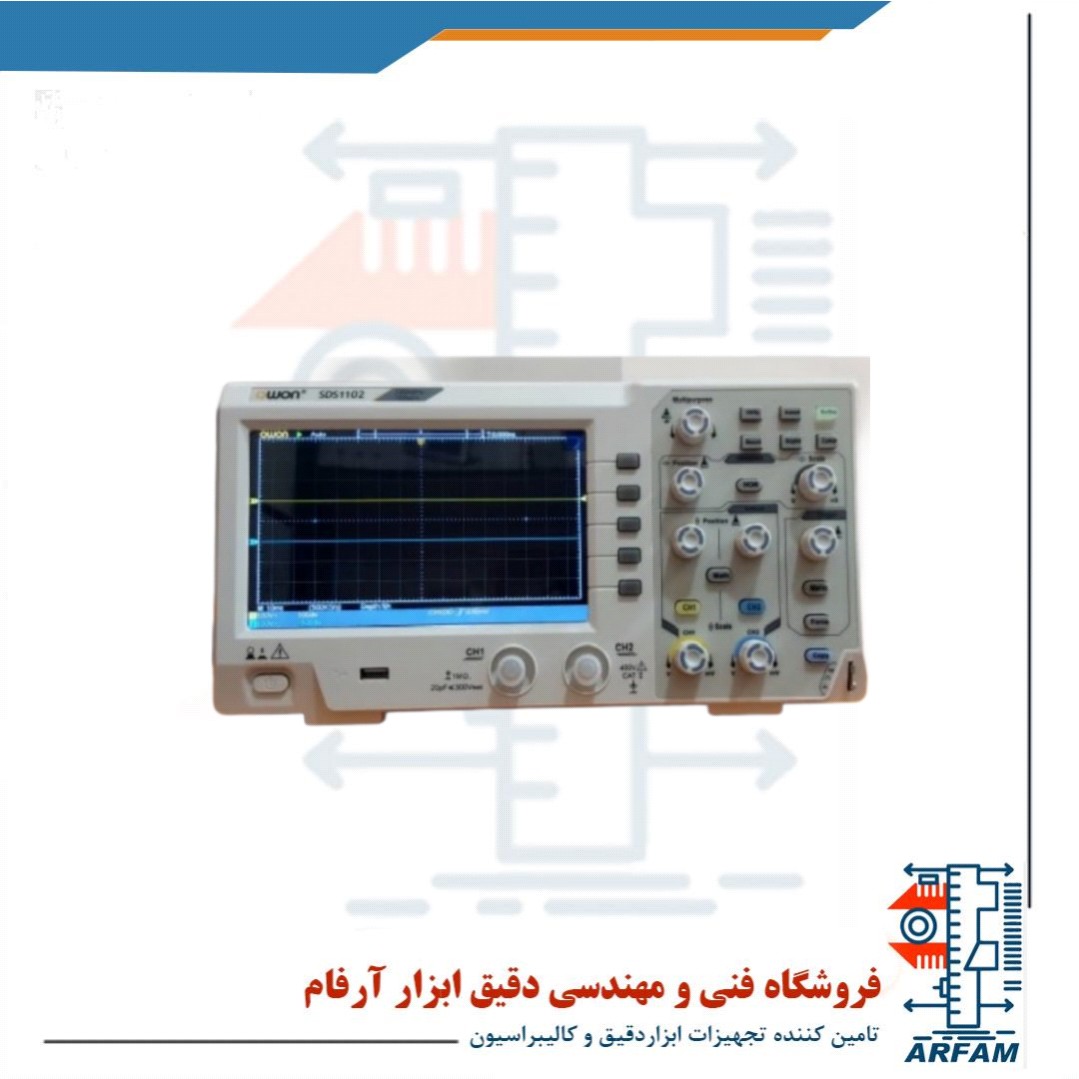

اسیلوسکوپ دیجیتال owon مدل SD S-1102

🧪 معرفی کامل اسیلوسکوپ دیجیتال OWON SDS1102



OWON SDS1102 یکی از محبوب‌ترین اسیلوسکوپ‌های دیجیتال دو کاناله در رده آزمایشگاهی و آموزشی است. این مدل، به لطف طراحی جمع‌وجور، دقت بالا و قابلیت‌های پیشرفته نرم‌افزاری، یکی از بهترین انتخاب‌ها برای مهندسین، تکنسین‌های برق و الکترونیک، و دانشجویان رشته‌های فنی است.



این مدل از سری SDS-L سری OWON بوده که برای کارایی بالا در کنار اقتصادی‌ بودن طراحی شده است. علاوه بر مشخصات فنی برجسته، SDS1102 از لحاظ دوام، پایداری و راحتی کاربری نیز عملکردی قابل‌قبول دارد.





---



⚙️ مشخصات فنی کامل:



ویژگی مشخصات



تعداد کانال 2 کانال مستقل

پهنای باند 100 MHz

نرخ نمونه‌برداری (Real Time) 1 GS/s (گیگ‌سمپل بر ثانیه)

طول رکورد (Memory Depth) 10 کیلو نمونه در هر کانال

نوع نمایشگر LCD رنگی TFT، سایز 7 اینچ با وضوح 800×480

رزولوشن عمودی 8 بیت

بازه ولتاژ ورودی از 5 mV/div تا 5 V/div

پروب 2 عدد پروب فعال (x1 و x10 قابل انتخاب)

حافظه داخلی امکان ذخیره تصاویر و داده‌ها

پورت‌ها USB Host، USB Device، LAN (در برخی مدل‌ها)

زمان Rise Time کمتر از 3.5 نانوثانیه

منبع تغذیه AC 100-240V, 50/60Hz

وزن خالص حدود 1.1 کیلوگرم

ابعاد 301×152×70 میلی‌متر







---



🎯 ویژگی‌ها و مزایای برجسته:



✅ طراحی باریک و سبک



اسیلوسکوپ SDS1102 با تنها 70 میلی‌متر عمق، یکی از باریک‌ترین اسیلوسکوپ‌ها در نوع خود است. این ویژگی آن را به انتخابی عالی برای میزهای کاری کوچک و محیط‌های آموزشی تبدیل کرده است.



✅ کاربری ساده و رابط گرافیکی حرفه‌ای



رابط کاربری گرافیکی با طراحی مدرن، کار با دستگاه را حتی برای کاربران مبتدی آسان می‌سازد. منوها به‌صورت گرافیکی طراحی شده‌اند و دسترسی سریع به عملکردها را فراهم می‌کنند.



✅ اندازه‌گیری خودکار 32 پارامتر سیگنال



از جمله: دامنه، فرکانس، دوره تناوب، زمان Rise/Fall، RMS، میانگین و... برای تحلیل سریع و دقیق سیگنال‌ها.



✅ تحلیل فوری سیگنال با FFT



قابلیت تحلیل فوری سیگنال‌ها در حوزه فرکانس با تابع FFT، برای مهندسین و طراحان مدارات بسیار کاربردی است.



✅ ذخیره و انتقال داده آسان



پشتیبانی از USB و نرم‌افزار اختصاصی برای اتصال به کامپیوتر، ثبت و تحلیل داده‌ها و همچنین به‌روزرسانی فریم‌ور دستگاه.





---



🎓 کاربردهای متداول:



آزمایشگاه‌های دانشگاهی و تحقیقاتی



تعمیرات بردهای الکترونیکی



طراحی و تست مدارهای دیجیتال و آنالوگ



پروژه‌های صنعتی و تحقیقاتی



آموزش الکترونیک برای دانشجویان و هنرجویان فنی







---



📦 اقلام همراه:



دستگاه اسیلوسکوپ OWON SDS1102



دو عدد پروب اندازه‌گیری (x1/x10)



کابل برق



کابل USB



CD نرم‌افزار و درایور



دفترچه راهنمای کاربر







---



📞 خدمات پشتیبانی و گارانتی



این دستگاه معمولاً با گارانتی 12 ماهه و پشتیبانی فنی تخصصی عرضه می‌شود. تیم فنی ما آماده پاسخگویی به سوالات شما درباره نصب، راه‌اندازی و استفاده از دستگاه است.
