اسیلوسکوپ دیجیتال owon مدل SDS-1104

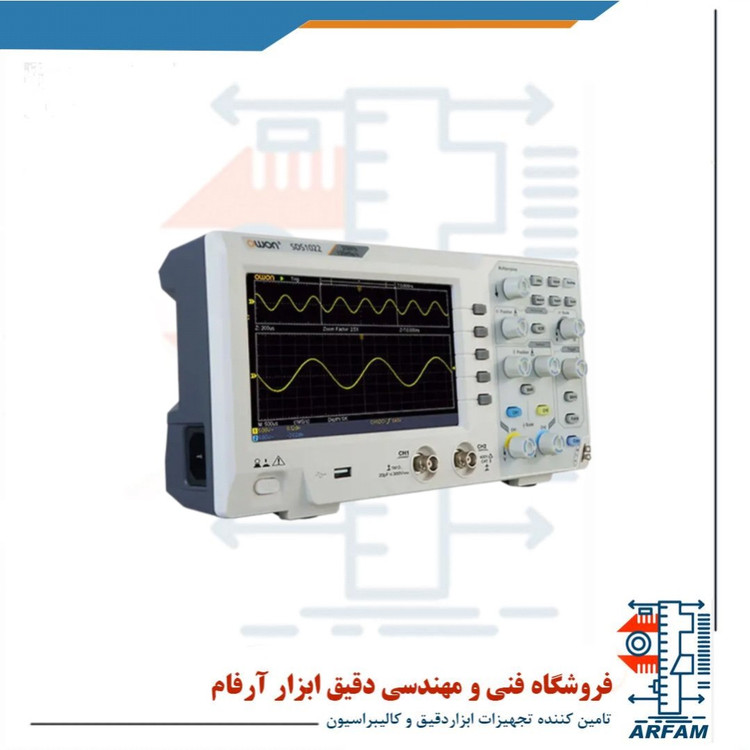

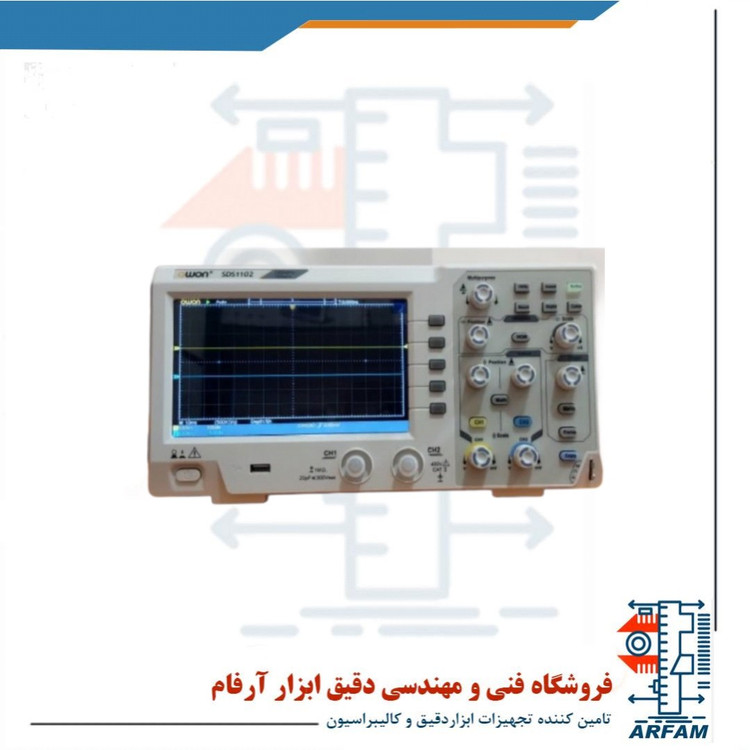

🧪 معرفی اسیلوسکوپ دیجیتال OWON SDS-1104



OWON SDS-1104 یک اسیلوسکوپ دیجیتال چهار کاناله با پهنای باند 100 مگاهرتز و نرخ نمونه‌برداری 1 گیگا سمپل بر ثانیه (GSa/s) است که برای تحلیل سیگنال‌های الکتریکی در حوزه‌های مختلف از جمله آموزش، آزمایشگاه‌های تحقیقاتی، توسعه الکترونیک و تعمیرات حرفه‌ای طراحی شده است. این دستگاه با ترکیب قابلیت‌های پیشرفته، طراحی جمع‌وجور و قیمت مناسب، انتخابی ایده‌آل برای کاربران نیمه‌حرفه‌ای و حرفه‌ای محسوب می‌شود.





---



⚙️ مشخصات فنی کلیدی



ویژگی مقدار



تعداد کانال‌ها 4 کانال مستقل

پهنای باند 100 MHz

نرخ نمونه‌برداری 1 GSa/s (در حالت تک کاناله)

طول ثبت سیگنال 20 kpts

نمایشگر LCD رنگی 7 اینچ، رزولوشن 800×480 پیکسل

حساسیت عمودی 5 mV/div تا 5 V/div

محدوده پایه زمانی (Timebase) 2 ns/div تا 100 s/div

نوع حافظه داخلی ذخیره‌سازی 16 شکل‌موج

اندازه‌گیری خودکار 39 نوع پارامتر اندازه‌گیری

توابع ریاضی +، -، ×، ÷، FFT، معکوس

قابلیت تریگرینگ (Triggering) Edge, Video, Slope, Pulse, Alternate

پورت‌ها USB Host، USB Device، LAN (در برخی مدل‌ها)

وزن حدود 1.1 کیلوگرم

ابعاد 301 × 152 × 70 میلی‌متر

ولتاژ ورودی حداکثری 400 Vpp







---



🧠 قابلیت‌ها و امکانات برجسته



✅ چهار کانال مستقل



به کاربران این امکان را می‌دهد که به‌صورت هم‌زمان چهار سیگنال را مشاهده و بررسی کنند؛ بسیار مناسب برای تحلیل سیستم‌های چند بخشی مانند منابع تغذیه سوئیچینگ، میکروکنترلرها، و مدارهای RF.



✅ نرخ نمونه‌برداری بالا



نرخ نمونه‌برداری 1GSa/s به معنای دقت بالای اندازه‌گیری حتی در سیگنال‌های سریع است؛ در نتیجه جزئیات پنهان سیگنال‌ها به راحتی دیده می‌شود.



✅ پردازش ریاضی سیگنال



دستگاه دارای توابع ریاضی از جمله تبدیل فوریه سریع (FFT) برای تحلیل فرکانسی سیگنال‌ها، و عملیات جبری بین کانال‌هاست. این ویژگی برای مهندسان و طراحان مدارهای آنالوگ و دیجیتال بسیار کاربردی است.



✅ نمایشگر با کیفیت و رابط کاربری ساده



صفحه‌نمایش ۷ اینچی با کیفیت بالا امکان مشاهده دقیق شکل‌موج‌ها را فراهم کرده است. رابط کاربری با دکمه‌ها و منوهای ساده، کار با دستگاه را برای افراد مبتدی و حرفه‌ای آسان می‌کند.



✅ قابلیت ذخیره‌سازی و اتصال به کامپیوتر



پورت USB امکان ذخیره شکل‌موج‌ها روی فلش‌مموری یا انتقال مستقیم داده‌ها به رایانه را فراهم می‌کند. همچنین برخی مدل‌ها از اتصال LAN و SCPI برای کنترل از راه دور نیز پشتیبانی می‌کنند.





---



🎒 محتویات جعبه



دستگاه اسیلوسکوپ OWON SDS-1104



4 عدد پروب (probe) قابل انتخاب با ضریب تقسیم (1:10 / 1:1)



کابل USB



کابل برق



دفترچه راهنما



CD نرم‌افزار و درایور



گواهی کالیبراسیون کارخانه







---



🎯 کاربردها



مهندسی برق و الکترونیک (تحلیل و طراحی مدارها)



تعمیرات موبایل و لپ‌تاپ



آموزشگاه‌های فنی و مهندسی



آزمایشگاه‌های تحقیقاتی



توسعه سخت‌افزار میکروکنترلری و صنعتی







---



✅ مزایا



قیمت رقابتی در مقایسه با مدل‌های هم‌رده



کیفیت ساخت مناسب با عمر بالا



پشتیبانی از نرم‌افزار LabVIEW و SCPI برای اتوماسیون



طراحی سبک و قابل حمل



رابط کاربری ساده و سریع







---



⚠️ معایب احتمالی



طول ثبت نسبتاً کوتاه (20 kpts) در مقایسه با مدل‌های حرفه‌ای‌تر



نداشتن فانکشن ژنراتور داخلی (در مدل‌های سری دیگر OWON مثل XDS وجود دارد)



در برخی نسخه‌ها، عدم وجود پورت LAN







---



💡 نتیجه‌گیری



اگر به دنبال یک اسیلوسکوپ چهار کاناله دیجیتال با کیفیت و کارایی قابل قبول برای مصارف آموزشی، تحقیقاتی یا تعمیرات هستید، مدل OWON SDS-1104 یکی از انتخاب‌های اقتصادی و مناسب در بازار است. امکانات گسترده‌ای همچون FFT، اندازه‌گیری خودکار، و نرخ نمونه‌برداری بالا، این دستگاه را به گزینه‌ای کاربردی برای مهندسان، دانشجویان و تکنسین‌ها تبدیل کرده است.
