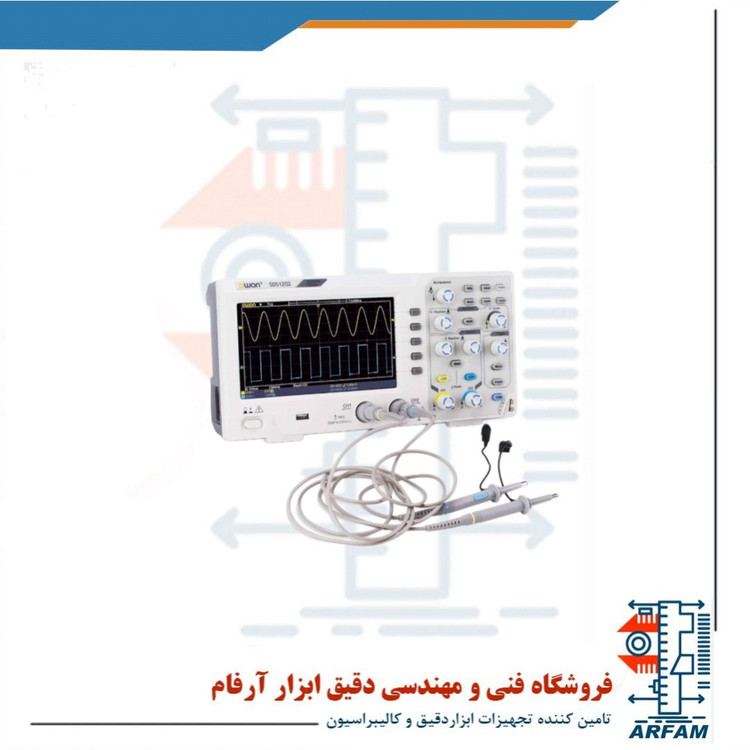

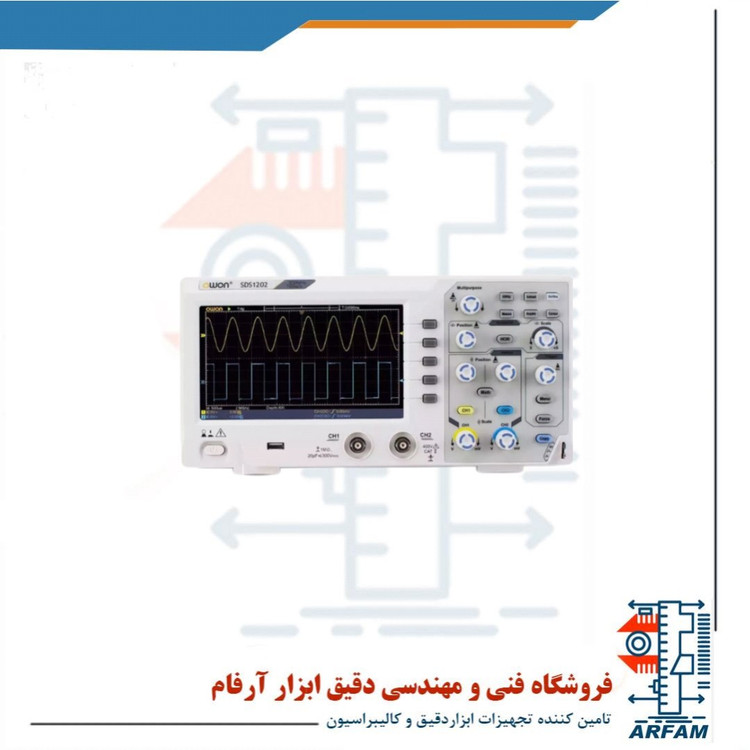

اسیلوسکوپ دیجیتال owon مدل SDS-1202

🧠 توضیح کلی درباره عملکرد و ساختار



اسیلوسکوپ دیجیتال مانند SDS-1202 یک دستگاه اندازه‌گیری الکترونیکی است که شکل موج سیگنال‌های الکتریکی را بر روی یک صفحه‌نمایش نشان می‌دهد. این مدل خاص، Digital Storage Oscilloscope یا DSO است، یعنی سیگنال را دریافت کرده، آن را دیجیتالی کرده و سپس ذخیره و نمایش می‌دهد.





---



🔍 جزئیات پیشرفته‌تر



✅ 1. نرخ نمونه‌برداری (1GS/s)



نرخ 1 گیگاسمپل در ثانیه به این معناست که دستگاه در هر ثانیه، 1 میلیارد نمونه از سیگنال می‌گیرد.



این ویژگی برای نمایش دقیق لبه‌های سریع (Fast Edges) و سیگنال‌های کوتاه مانند پالس‌ها ضروری است.





✅ 2. حافظه نمونه‌گیری (10Kpts/ch)



هر کانال می‌تواند تا 10 هزار نقطه از سیگنال را ذخیره کند.



این به شما امکان می‌دهد سیگنال‌ها را با دقت بالا در طول زمان ببینید.



البته برای برخی کاربردهای پیشرفته‌تر مانند تحلیل پروتکل‌ها یا سیگنال‌های طولانی، حافظه بزرگ‌تر نیاز است.





✅ 3. صفحه‌نمایش رنگی 7 اینچی



وضوح بالا (800x480 یا مشابه) نمایش دقیق‌تری از شکل موج و اندازه‌گیری‌ها را ممکن می‌سازد.



نمایش رنگی باعث تشخیص آسان‌تر کانال‌ها و خواندن بهتر نمودارها می‌شود.





✅ 4. توابع پردازش سیگنال



توابع ریاضی: جمع، تفریق، ضرب، تقسیم، معکوس (invert)



FFT (تبدیل فوریه سریع): تبدیل سیگنال از حوزه زمان به حوزه فرکانس



این توابع برای تحلیل نویز، اعوجاج، و طیف فرکانسی بسیار مفید هستند.





✅ 5. تریگرهای پیشرفته



دارای انواع حالت‌های تریگر: Edge، Video، Slope و Alternate



این حالت‌ها به شما اجازه می‌دهند دقیقا تعیین کنید که نمایش از چه نقطه‌ای آغاز شود. برای سیگنال‌های ناپایدار یا ترکیبی بسیار مهم است.





✅ 6. درگاه‌های ارتباطی



USB Device: اتصال به رایانه برای کنترل و انتقال داده



USB Host: اتصال فلش مموری برای ذخیره موج‌ها یا گرفتن اسکرین‌شات



پشتیبانی از نرم‌افزار ویندوز و SCPI برای اتوماسیون







---



🔧 قابلیت‌های جانبی و نرم‌افزاری



نرم‌افزار PC همراه دستگاه به کاربر اجازه می‌دهد تا موج‌ها را روی کامپیوتر مشاهده، آنالیز و ذخیره کند.



پشتیبانی از دستورات SCPI برای برنامه‌نویسی و کنترل از راه دور (مثلاً با LabVIEW یا Python)



امکان گرفتن اسکرین‌شات و ذخیره در فلش بدون نیاز به رایانه







---



🧪 کاربردهای واقعی



حوزه کاربرد



دانشگاه تحلیل مدارهای الکترونیکی آنالوگ/دیجیتال

تعمیرگاه‌ الکترونیک عیب‌یابی بردهای صنعتی، موبایل، منابع تغذیه

پروژه‌های رزبری پای / آردوینو بررسی سیگنال‌های I2C، UART، PWM و ...

آزمایشگاه تحقیقاتی بررسی نویز، عملکرد ترانزیستورها، تقویت‌کننده‌ها و ...

کاربرد صنعتی کنترل کیفی در خطوط تولید بردهای PCB







---



📦 اقلام داخل جعبه



دستگاه اسیلوسکوپ SDS-1202



۲ عدد پروب x1/x10 با کیفیت



کابل USB برای اتصال به PC



دفترچه راهنما و نرم‌افزار



کابل برق یا آداپتور



CD نرم‌افزار یا لینک دانلود







---



💵 جمع‌بندی اقتصادی



اگر بخواهیم نسبت قیمت به امکانات را در نظر بگیریم:



SDS-1202 یکی از مقرون‌به‌صرفه‌ترین مدل‌های ۲۰۰MHz در بازار ایران و جهان است.



اگر با Rigol یا Siglent مقایسه شود، در عملکرد کمی ضعیف‌تر ولی در قیمت بسیار مناسب‌تر است.
