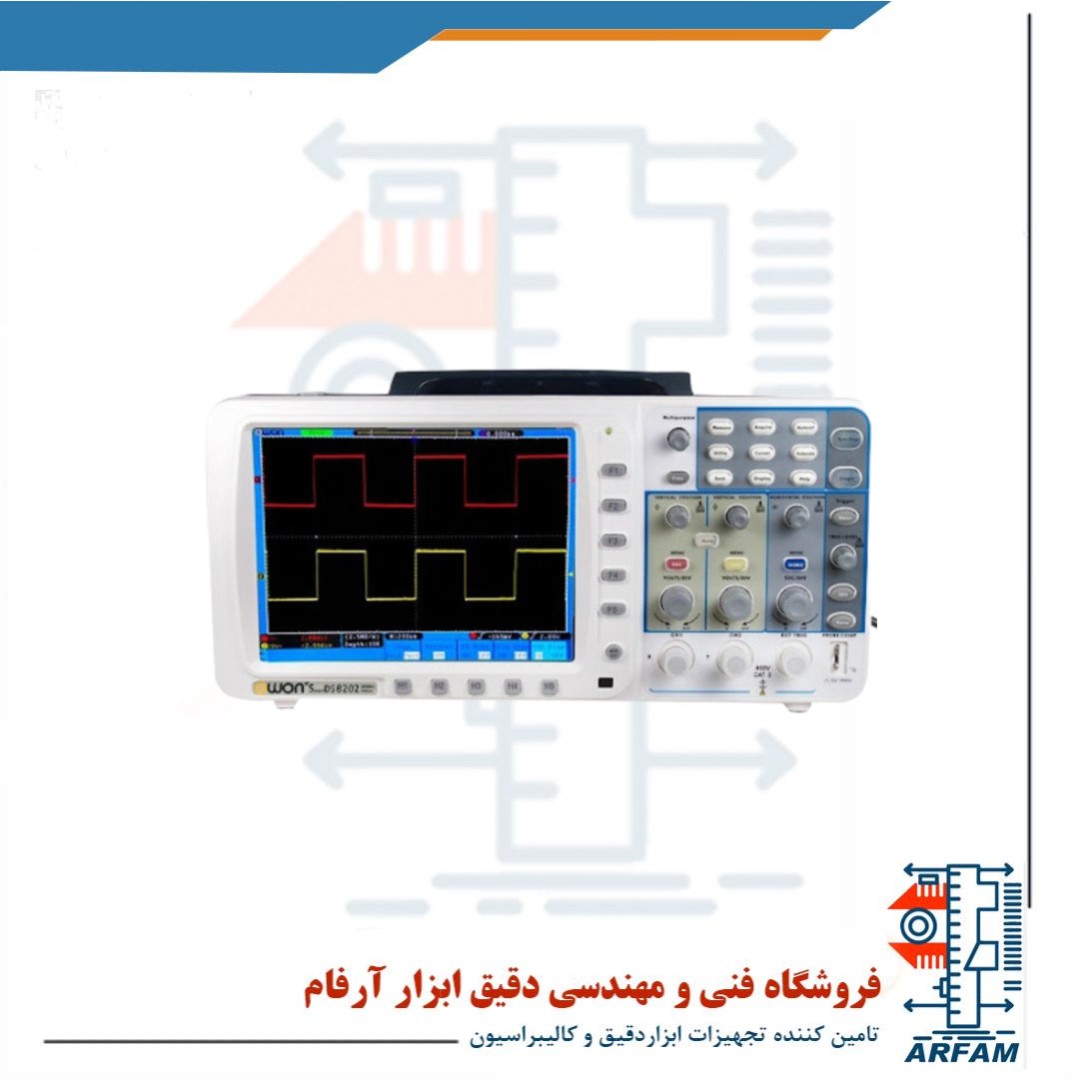

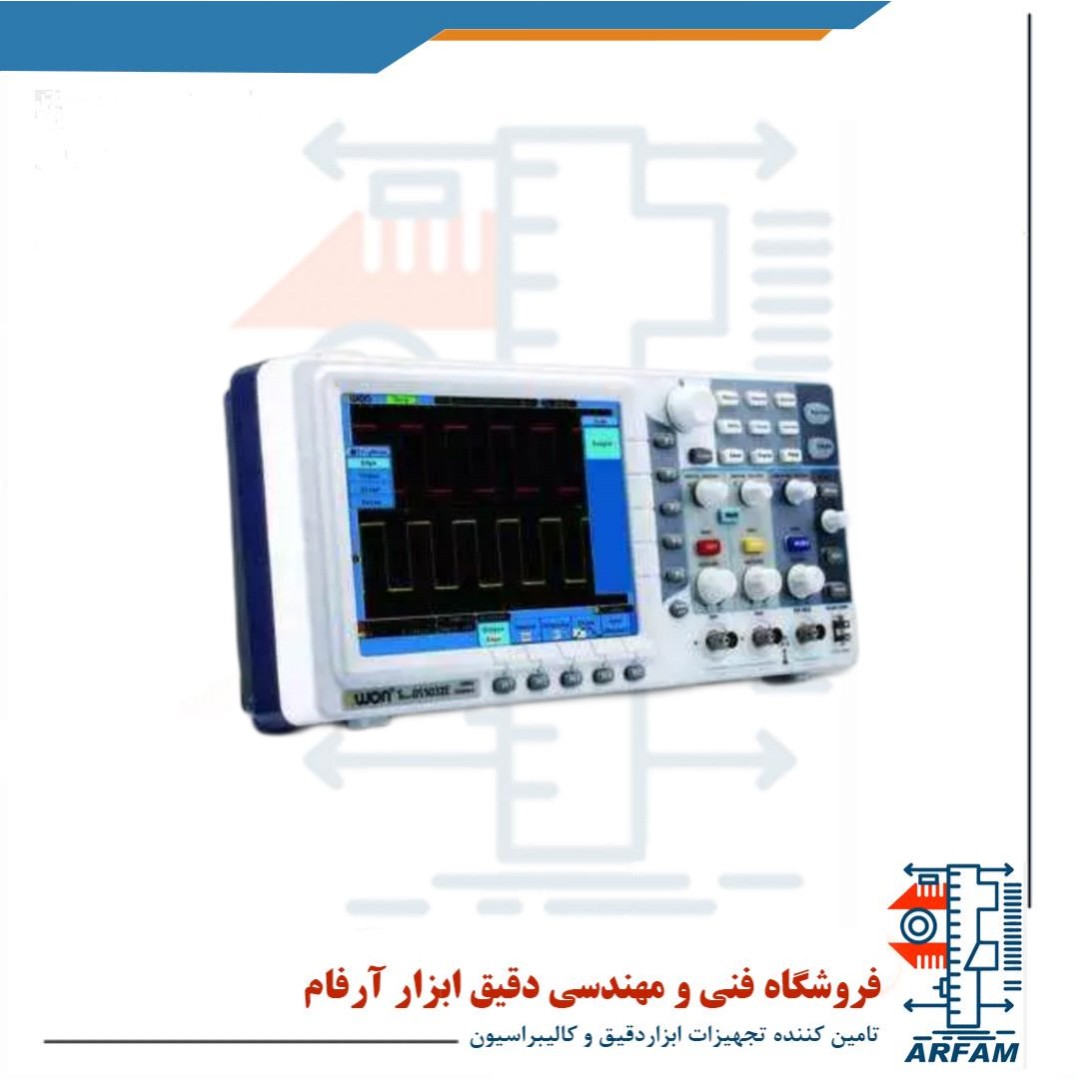

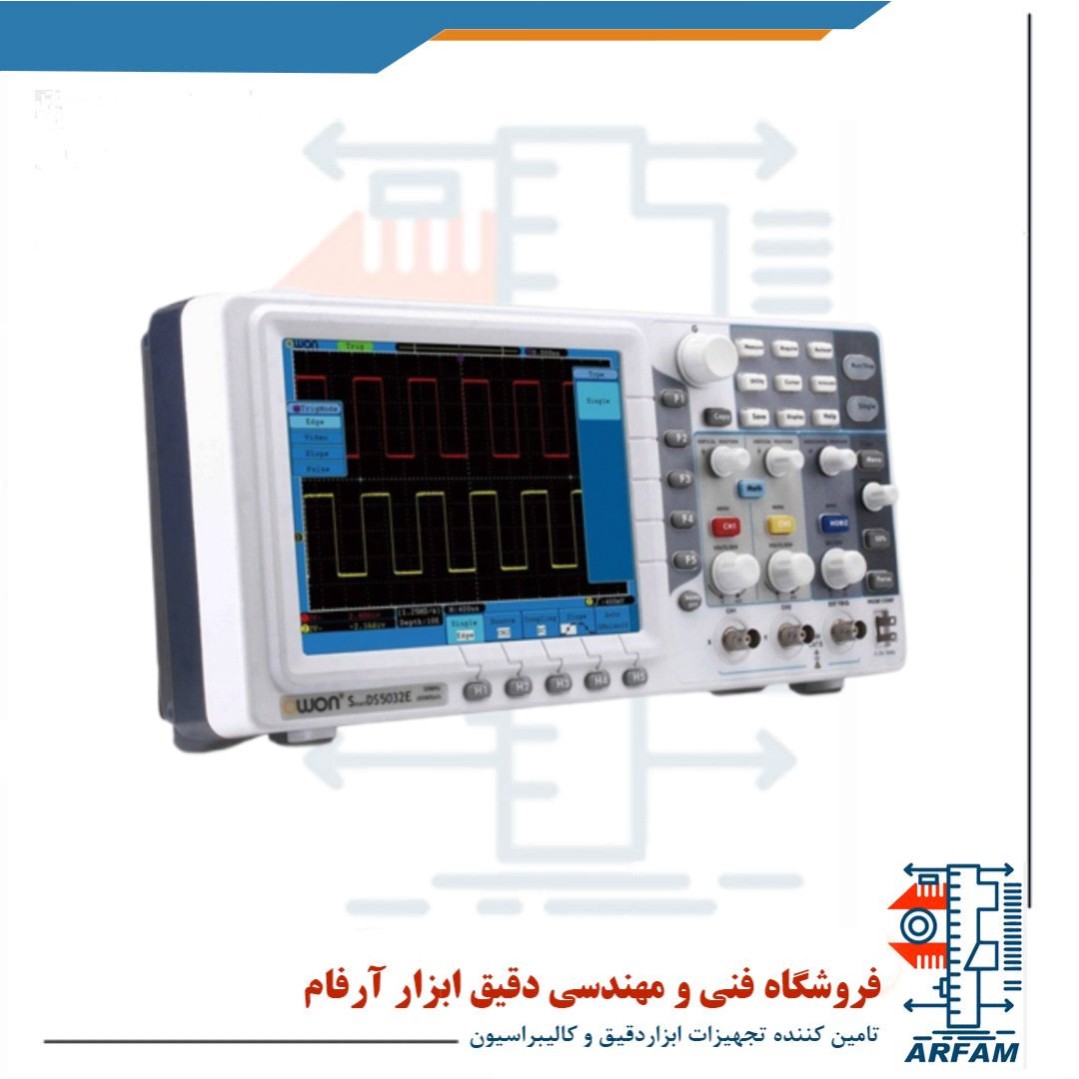

اسیلوسکوپ دیجیتال owon مدل SDS-5032E

🖥️ معرفی محصول



OWON SDS-5032E یکی از مدل‌های خوش‌قیمت و پرکاربرد از سری SDS شرکت OWON است که به‌عنوان یک اسیلوسکوپ دیجیتال ذخیره‌ساز (DSO) با کارایی بالا و طراحی جمع‌وجور شناخته می‌شود. این دستگاه با پهنای باند 30 مگاهرتز، نرخ نمونه‌برداری 250 میلیون نمونه در ثانیه، و صفحه‌نمایش بزرگ 8 اینچی، برای طیف گسترده‌ای از کاربران از جمله دانشجویان، تکنسین‌ها، مهندسین تحقیق و توسعه (R&D) و واحدهای کنترل کیفیت (QC) مناسب است.





---



⚡ ویژگی‌های کلیدی



1. پهنای باند و نرخ نمونه‌برداری بالا



دارای پهنای باند 30MHz که برای اندازه‌گیری سیگنال‌های عمومی آنالوگ و دیجیتال کاملاً مناسب است.



نرخ نمونه‌برداری Real-time تا 250MSa/s (در حالت تک‌کاناله) باعث افزایش دقت در اندازه‌گیری و وضوح بیشتر در مشاهده سیگنال‌ها می‌شود.





2. صفحه‌نمایش رنگی و با کیفیت



مجهز به نمایشگر رنگی TFT با اندازه 8 اینچ و رزولوشن 800×600 پیکسل، که خوانایی بالایی را حتی در نور محیطی زیاد تضمین می‌کند.



نمایشگر قابلیت تفکیک بالا برای جزئیات سیگنال، منوهای گرافیکی واضح و کاربری ساده را فراهم می‌کند.





3. عمق حافظه مناسب



با عمق حافظه 10 کیلو نمونه، اسیلوسکوپ امکان ثبت و تحلیل سیگنال‌های طولانی‌تر بدون از دست رفتن اطلاعات را فراهم می‌کند.





4. قابلیت ثبت و بازپخش سیگنال‌ها



دارای حافظه داخلی برای ذخیره و بازپخش سیگنال‌ها (Waveform Recorder) است که برای تحلیل خطاهای گذرا یا لحظه‌ای بسیار مفید است.







---



🎯 امکانات ویژه



● تحلیل‌گر FFT داخلی



قابلیت انجام آنالیز فوری در حوزه فرکانس با استفاده از FFT، مناسب برای مشاهده نویز، هارمونیک‌ها و تداخل‌های فرکانسی.





● تریگرهای پیشرفته



پشتیبانی از انواع تریگر هوشمند (Edge, Pulse, Video, Slope) جهت قفل دقیق روی بخش موردنظر سیگنال.





● قابلیت اندازه‌گیری خودکار



دارای بیش از 20 پارامتر اندازه‌گیری خودکار از جمله فرکانس، پریود، دامنه، RMS، Overshoot و غیره، که کار تحلیل سیگنال را ساده می‌کند.





● پورت‌های ارتباطی متنوع

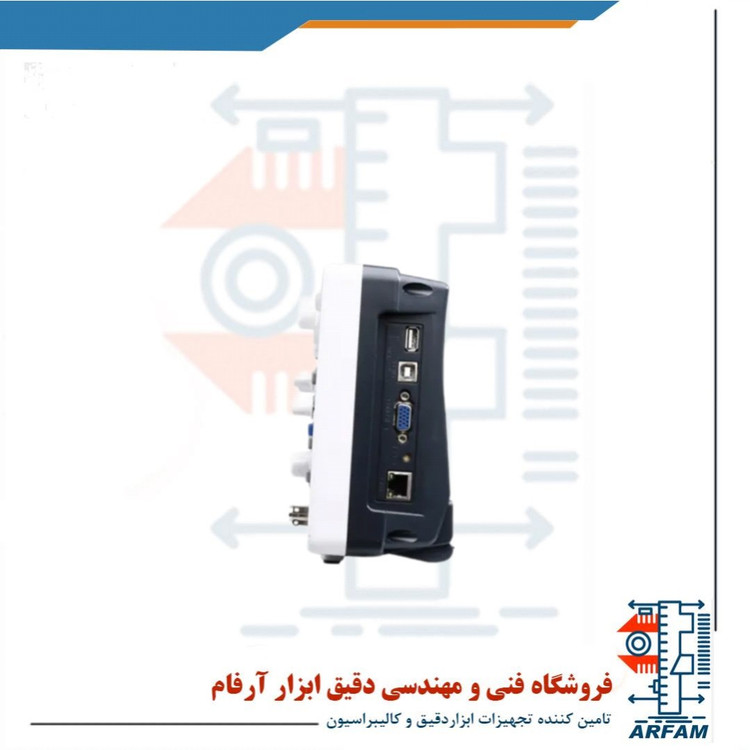

دارای درگاه USB (Host & Device) برای اتصال فلش مموری یا اتصال مستقیم به رایانه.



قابلیت افزودن پورت LAN و VGA به‌صورت اختیاری جهت مانیتورینگ یا کنترل از راه دور.





● قابلیت Pass/Fail



این ویژگی برای کاربردهای صنعتی و تست سریالی بسیار کاربردی است و دستگاه را قادر می‌سازد در صورت انطباق یا عدم انطباق سیگنال با مقادیر مرجع، هشدار دهد.







---



📦 اقلام همراه



دو عدد پراب اندازه‌گیری (Probe Passive 1x/10x)



کابل برق و کابل USB



CD نرم‌افزار کامپیوتر



دفترچه راهنما



در برخی مدل‌ها: کیف نگهداری و کابل VGA یا LAN (در صورت سفارشی بودن)







---



🧪 کاربردهای عمومی



آموزش در دانشگاه‌ها و آموزشگاه‌ها



عیب‌یابی در مدارات آنالوگ و دیجیتال



طراحی، توسعه و تست تجهیزات الکترونیکی



استفاده در خطوط تولید صنعتی برای کنترل کیفیت



مناسب برای کارگاه‌های تعمیرات الکترونیکی







---



✅ مزایا نسبت به رقبا



قیمت بسیار اقتصادی نسبت به ویژگی‌هایی که ارائه می‌دهد



رابط کاربری ساده و منظم مناسب برای کاربران مبتدی و حرفه‌ای



سبک و قابل حمل، ایده‌آل برای استفاده در محیط‌های آموزشی یا فنی



طول عمر بالا و کیفیت ساخت خوب با استانداردهای بین‌المللی







---



⚠️ نکات مهم هنگام خرید



برای بررسی دقیق‌تر سیگنال‌های با فرکانس بالا بهتر است از مدل‌های با پهنای باند بالاتر مثل SDS-5052E استفاده شود.



در صورت نیاز به ذخیره‌سازی بیشتر یا کنترل از راه دور، مدل‌هایی با پورت LAN یا حافظه داخلی بزرگ‌تر پیشنهاد می‌شود.



پروب‌ها باید تنظیم شده و کالیبره باشند تا اندازه‌گیری دقیق‌تری حاصل شود.
