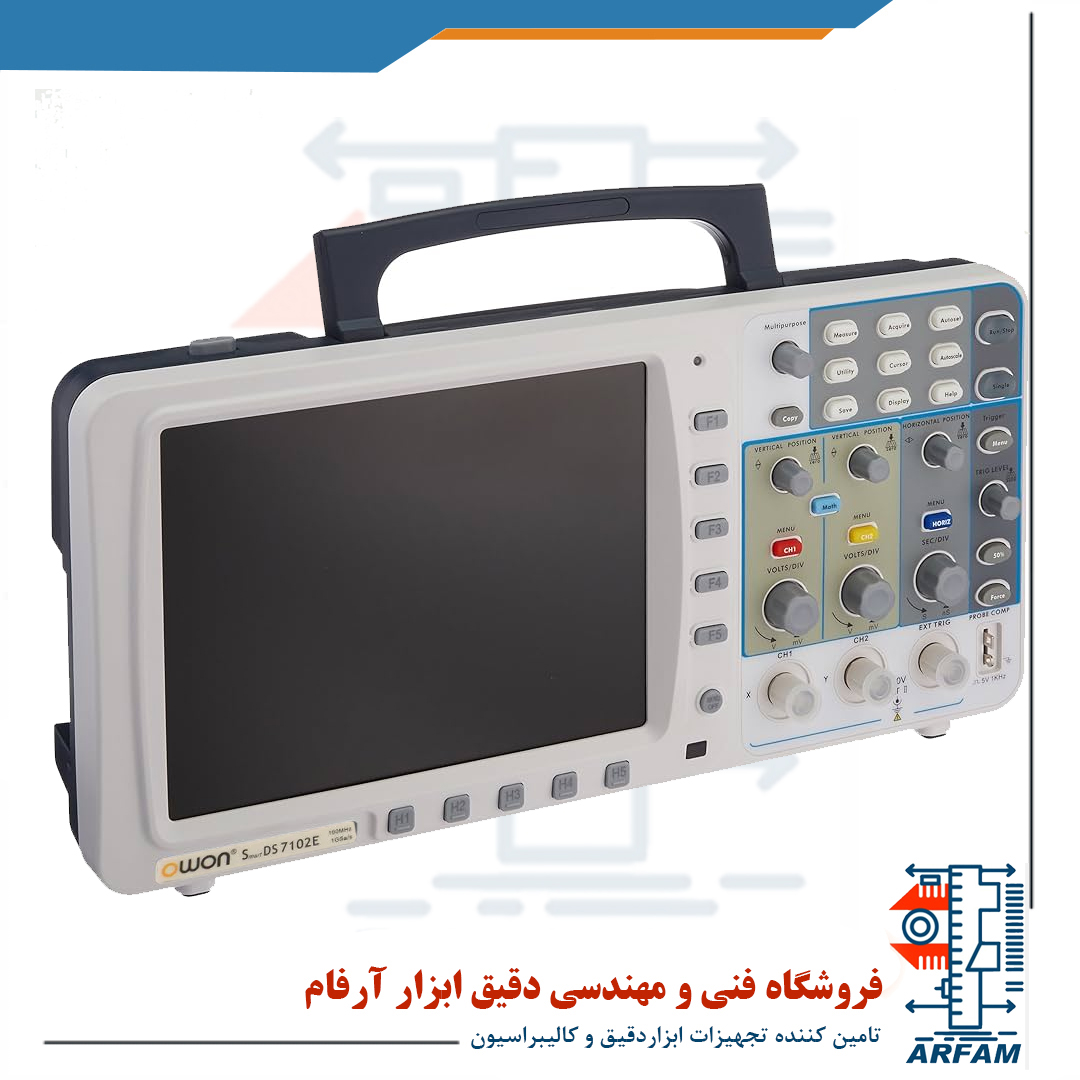

اسیلوسکوپ دیجیتال owon مدل SD S-7102E

🔧 عملکرد فنی و کارکردهای کلیدی



1. پهنای باند 100MHz



این مدل می‌تواند سیگنال‌هایی تا فرکانس 100 مگاهرتز را به‌خوبی نمایش دهد. این مقدار برای بسیاری از کاربردهای الکترونیکی، صنعتی و آموزشی مانند تحلیل مدارات آنالوگ، دیجیتال، سوئیچینگ منابع تغذیه و پروژه‌های میکروکنترلری کافی است.





---



2. نرخ نمونه‌برداری 1GS/s



نرخ 1 گیگا سمپل بر ثانیه باعث می‌شود بتواند جزئیات بسیار دقیقی از سیگنال‌های پرسرعت را ثبت کند. در این حالت، حتی لبه‌های تیز (Edge) در سیگنال‌های دیجیتال نیز قابل تحلیل هستند.





---



3. عمق حافظه 10M



این مقدار حافظه به شما امکان می‌دهد بتوانید بخش‌های بزرگی از یک سیگنال را ذخیره و بررسی کنید، بدون اینکه بخشی از سیگنال به‌دلیل محدودیت بافر حذف شود. این ویژگی در عیب‌یابی نویزها، تریگرهای ناخواسته، یا بررسی رفتار درازمدت بسیار مهم است.





---

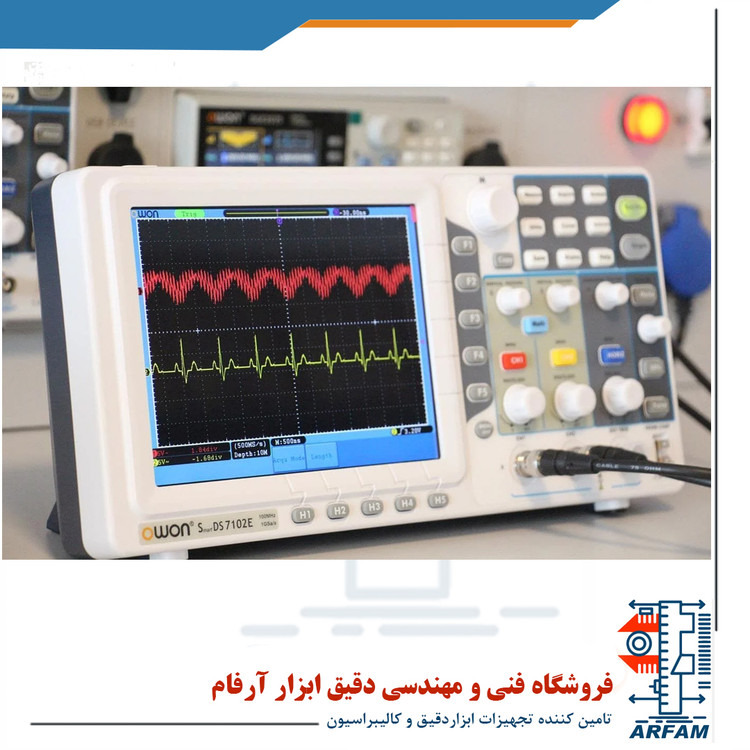

4. نمایشگر 8 اینچی رنگی با رزولوشن بالا (800×600)



صفحه‌نمایش بزرگ و واضح با رنگ‌های زنده، مشاهده‌ی جزئیات سیگنال، منوها و محورها را آسان می‌کند. در مقایسه با مدل‌های قدیمی‌تر که نمایشگر 5 یا 7 اینچی داشتند، کار با این مدل راحت‌تر و دلپذیرتر است.





---



5. توابع ریاضی و تحلیل سیگنال



انجام عملیات ریاضی بین کانال‌ها: جمع، تفریق، ضرب، تقسیم



تحلیل فوریه (FFT) برای مشاهده محتوای فرکانسی سیگنال



تابع REF برای ذخیره و مقایسه یک موج مرجع با موج فعلی







---



6. قابلیت‌های اندازه‌گیری خودکار



شامل بیش از 20 پارامتر از جمله:



فرکانس، پریود، ولتاژ اوج به اوج، RMS، Max، Min، Duty Cycle، Rise/Fall Time و غیره این ویژگی در تحلیل دقیق سیگنال بدون نیاز به تخمین چشمی بسیار مفید است.







---

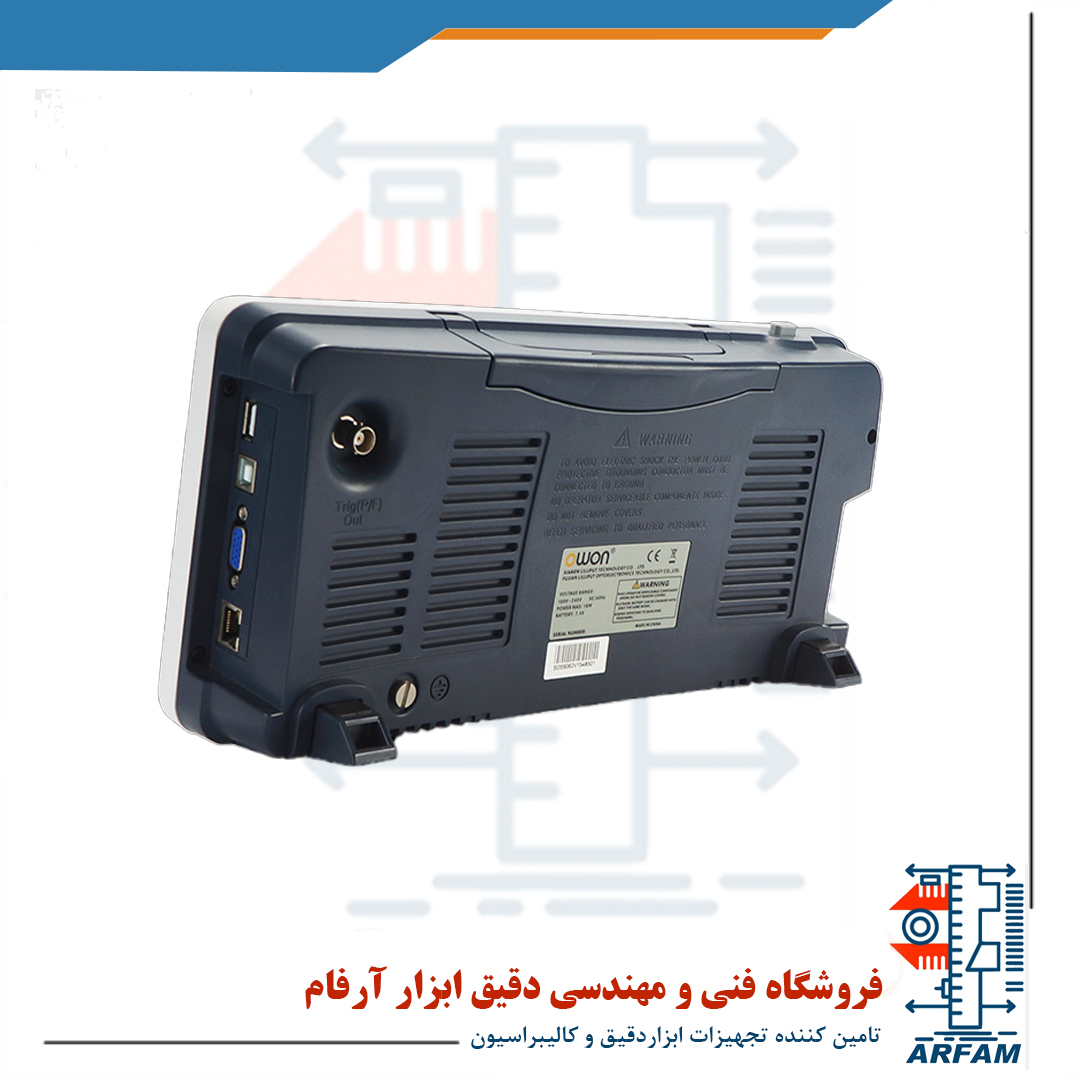

🔌 پورت‌ها و قابلیت‌های ارتباطی



USB Host: برای اتصال فلش و ذخیره مستقیم تصاویر یا داده‌ها



USB Device: برای اتصال به رایانه و کنترل از طریق نرم‌افزار PC



LAN (اترنت): برای کنترل از راه دور، پشتیبانی از پروتکل‌های SCPI (برای اتوماسیون تست و کنترل در LabVIEW یا MATLAB)



برخی نسخه‌ها دارای خروجی VGA یا پورت RS-232 نیز هستند







---



🛠️ کاربردهای اصلی



💡 آموزش و دانشگاه‌ها:



برای آموزش الکترونیک، سیگنال‌های متناوب، تست مدارهای ترانزیستوری و دیجیتال. به‌خاطر رابط کاربری ساده، دانشجویان به‌راحتی می‌توانند با آن کار کنند.



⚙️ عیب‌یابی صنعتی:



برای تحلیل نویز، شکل موج خروجی سنسورها، سیستم‌های PLC، بررسی سوئیچینگ پاورها یا درایو موتورهای DC و BLDC.



🔬 پروژه‌های تحقیقاتی:



تحلیل سیگنال در سیستم‌های تعبیه‌شده، IOT، مخابرات و کاربردهای علمی.





---



⚖️ مقایسه با مدل‌های مشابه



ویژگی SDS7102E Rigol DS1102E UNI-T UTD2102CEX



پهنای باند 100MHz 100MHz 100MHz

نرخ نمونه‌برداری 1GS/s 1GS/s 1GS/s

عمق حافظه 10M 1M 2M

صفحه‌نمایش 8 اینچ رنگی 5.7 اینچ 7 اینچ

پورت LAN دارد ندارد ندارد

قیمت معمولاً پایین‌تر گران‌تر مشابه







---



📌 نکات عملی و توصیه‌ها



برای بهترین نمایش موج، از پراپ در حالت 10x استفاده کنید.



هنگام استفاده از قابلیت FFT، بهتر است پنجره سیگنال را کاملاً تنظیم کنید تا تحلیل فرکانسی دقیق‌تری حاصل شود.



می‌توانید با استفاده از نرم‌افزار رایگان OWON، داده‌ها را از طریق USB یا LAN به رایانه منتقل کرده و روی آن‌ها تحلیل انجام دهید.
