اسیلوسکوپ دیجیتال owon مدل SD S-9302

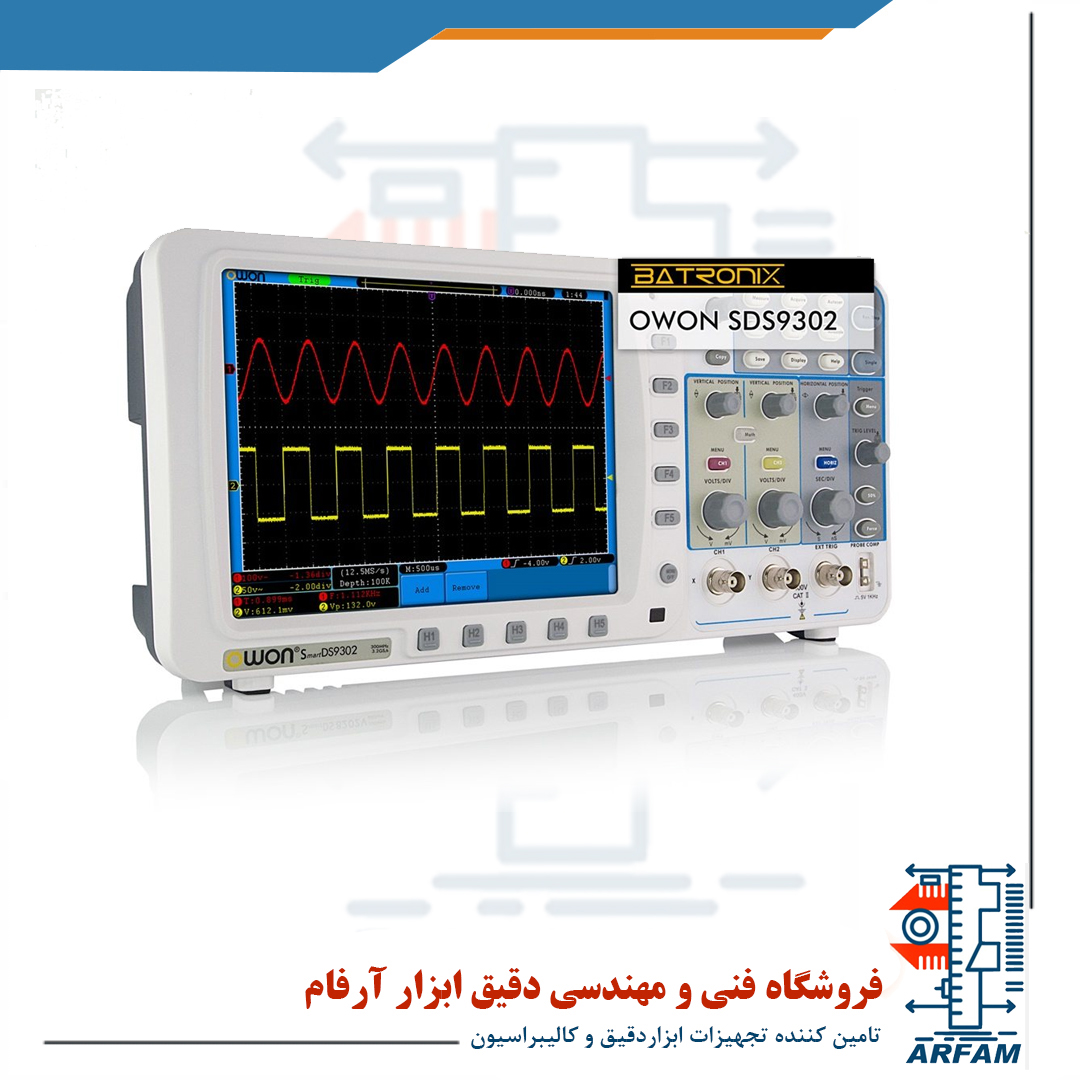

🧪 معرفی کلی اسیلوسکوپ OWON SDS-9302



اسیلوسکوپ دیجیتال مدل OWON SDS-9302 یکی از محصولات پیشرفته و حرفه‌ای کمپانی OWON می‌باشد که با ارائه امکانات مدرن، دقت بالا و عملکردی سریع، برای کاربردهای آموزشی، تحقیقاتی، صنعتی و تعمیراتی بسیار مناسب است. این مدل با بهره‌گیری از فناوری دیجیتال و سرعت نمونه‌برداری بالا، توانایی تحلیل دقیق انواع سیگنال‌های الکتریکی را دارد و در دسته اسیلوسکوپ‌های حرفه‌ای رومیزی دو کاناله با پهنای باند بالا قرار می‌گیرد.





---



⚙️ مشخصات فنی



ویژگی مقدار



پهنای باند (Bandwidth) 300 مگاهرتز

تعداد کانال 2 کانال ورودی

سرعت نمونه‌برداری تا 3.2 گیگ سمپل در ثانیه (GS/s)

عمق حافظه برداشت (Memory Depth) تا 10 میلیون نمونه

صفحه‌نمایش 8 اینچ TFT رنگی با رزولوشن 800×600

فرکانس به‌روزرسانی فرم‌ویو تا 100,000 بار در ثانیه

دامنه ولتاژ ورودی ±400 ولت (DC + AC پیک)

زمان افزایش (Rise Time) کمتر از 1.2 نانوثانیه

زمان پایه (Time Base) از 2ns/div تا 100s/div

ولتاژ پایه (Vertical Scale) از 2mV/div تا 10V/div

حالت‌های Trigger Edge, Pulse, Video, Slope, Alternate

رابط‌ها USB Host / Device، LAN، RS-232، خروجی VGA







---



📊 قابلیت‌های کلیدی



تحلیل فرکانسی پیشرفته با FFT

با پشتیبانی از تحلیل فوریه سریع (FFT) در کنار 24 نوع اندازه‌گیری اتوماتیک، این دستگاه امکان آنالیز دقیق شکل‌موج‌ها، نویز و فرکانس‌ها را فراهم می‌کند.



حافظه با ظرفیت بالا

عمق 10M نمونه برای هر کانال، موجب افزایش دقت در بررسی سیگنال‌های پیچیده و طولانی می‌شود.



پورت‌های ارتباطی کامل

وجود USB، LAN، RS-232 و VGA امکان اتصال به کامپیوتر، ذخیره‌سازی سریع اطلاعات، اشتراک‌گذاری سیگنال‌ها روی مانیتور و کنترل از راه دور را فراهم می‌سازد.



سیستم Pass/Fail

با استفاده از این قابلیت می‌توان سیگنال‌ها را در زمان واقعی بررسی کرد و در صورت عبور یا شکست از معیارهای مشخص، هشدار دریافت کرد. این ویژگی برای تست‌های تولید انبوه یا کنترل کیفیت بسیار مفید است.



حالت‌های ماشه (Trigger) متنوع

ماشه‌های هوشمند و تنظیمات منعطف در ثبت دقیق نقاط بحرانی سیگنال‌ها، یکی از نقاط قوت این مدل محسوب می‌شود.







---



📦 محتویات جعبه



اسیلوسکوپ دیجیتال OWON SDS-9302



۲ عدد پراب 300MHz



کابل برق



کابل USB



CD نرم‌افزار و درایور



دفترچه راهنما







---



🎯 کاربردها



تعمیر تجهیزات الکترونیکی



آزمایشگاه‌های دانشگاهی و فنی



توسعه و تست بردهای الکترونیکی



بررسی و تحلیل سیگنال‌های صنعتی



کاربردهای نظامی، مخابرات و خودروسازی







---



✅ مزایای ویژه



طراحی کم‌حجم و رومیزی



عملکرد پایدار با نویز بسیار کم



رابط کاربری ساده و گرافیکی



قیمت مقرون‌به‌صرفه نسبت به قابلیت‌ها
