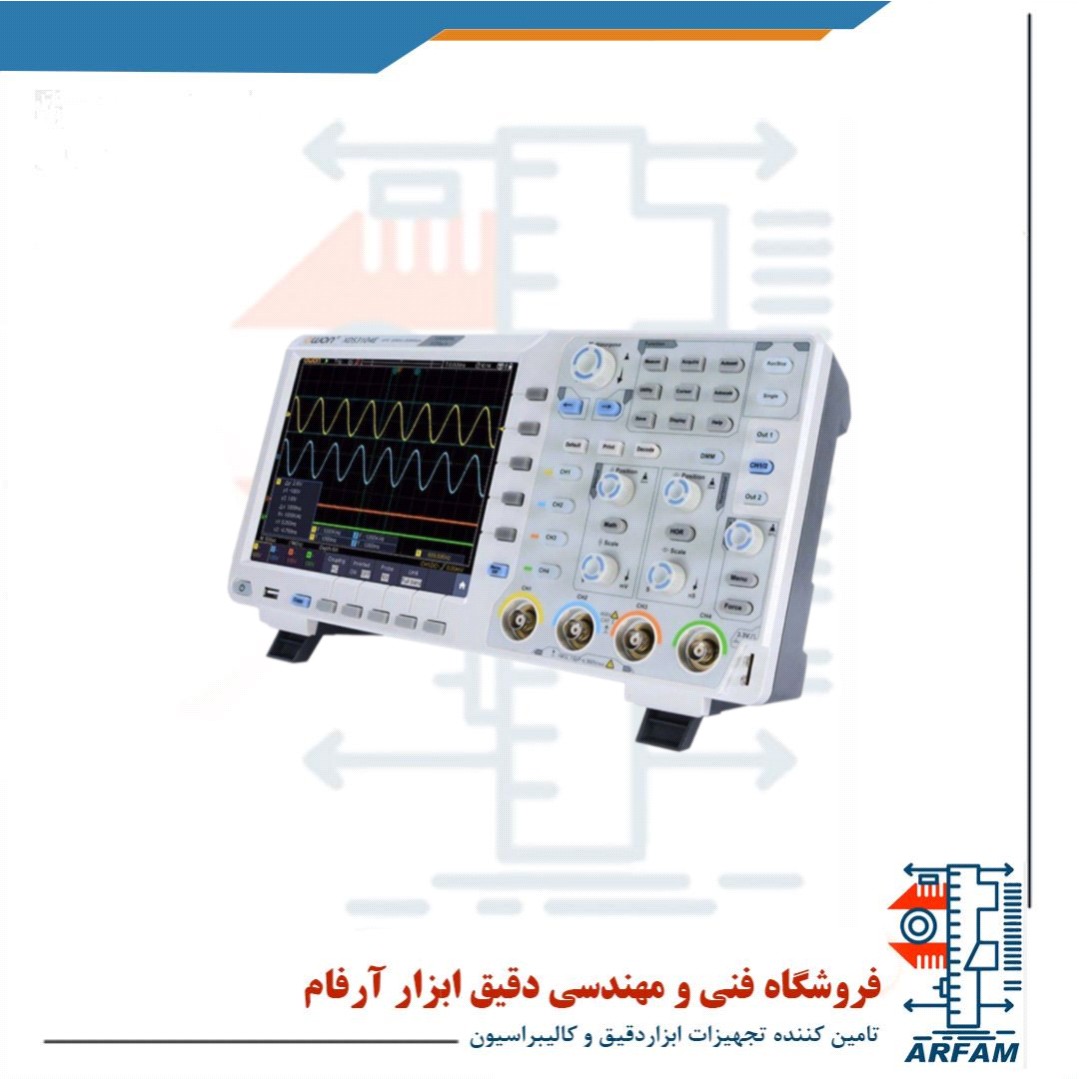

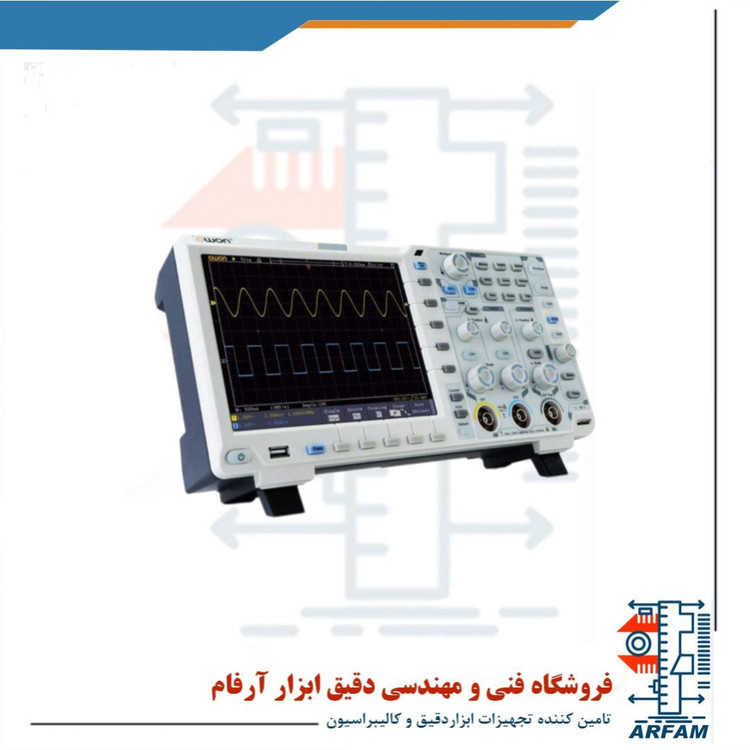

اسیلوسکوپ دیجیتال owon مدل XDS-3064E+1AWG+DMM+Tauch+Decoding

اسیلوسکوپ دیجیتال owon مدل XDS-3064E+1AWG+DMM+Tauch+Decoding

digital oscilloscope owon model XDS-3064E+1AWG+DMM+Tauch+Decoding

🔍 جزئیات دقیق ویژگی‌ها



1. نمایشگر لمسی (Touchscreen) ۸ اینچی



وضوح تصویر: 800×600 پیکسل (SVGA)



نوع صفحه: TFT LCD با لمسی خازنی



استفاده آسان: با رابط کاربری گرافیکی مدرن و لمسی می‌توان تنظیمات پیچیده را سریع‌تر انجام داد (بدون نیاز به چرخاندن زیاد دکمه‌ها)



مناسب برای تحلیل دقیق سیگنال‌ها روی صفحه







---



2. کانال‌های ورودی (4 CH)



امکان اتصال هم‌زمان ۴ پروب برای مقایسه چند سیگنال



حداکثر ولتاژ ورودی: 300 ولت RMS (با پروب 10x)



ایزوله نیستند (مشترک زمین دارند) — برای اندازه‌گیری تفاضلی باید دقت شود







---



3. پهنای باند (Bandwidth) و نرخ نمونه‌برداری (Sample Rate)



پهنای باند: 60 MHz (برای تحلیل سیگنال‌های فرکانس پایین تا متوسط مثل I²C، UART، PWM)



نرخ نمونه‌برداری: 1 GSa/s (گیگ‌سمپل بر ثانیه)



عمق حافظه: 40 Mpts (بسیار خوب برای ذخیره موج‌های طولانی با وضوح بالا)







---



4. تجزیه و تحلیل پروتکل (Protocol Decoding)



پشتیبانی از پروتکل‌های:



I²C



SPI



UART/RS-232



CAN



LIN (در برخی مدل‌ها)





مناسب برای مهندسین دیجیتال، میکروکنترلر، و اتوماسیون صنعتی







---



5. مولد سیگنال (AWG - Arbitrary Waveform Generator)



دو کاناله



فرکانس خروجی تا 25 MHz یا بیشتر (بسته به مدل)



انواع شکل موج خروجی: سینوسی، مربعی، مثلثی، دندان اره‌ای، نویز، دلخواه



امکان بارگذاری شکل‌موج از USB یا طراحی با نرم‌افزار مخصوص







---



6. مولتی‌متر داخلی (DMM)



دقیق تا سه رقم اعشار



قابلیت اندازه‌گیری:



ولتاژ AC/DC



جریان (محدود)



مقاومت



تست پیوستگی (Beep)





مفید برای انجام سریع تست‌ها بدون نیاز به مولتی‌متر جداگانه







---



7. انواع تریگر (Triggering) پیشرفته



Edge: تریگر در لبه صعودی یا نزولی



Pulse Width: تشخیص پالس‌هایی با عرض خاص



Slope، Timeout، Video، Window



Serial Trigger: برای تریگر روی آدرس خاص I²C یا داده خاص UART







---



8. پورت‌ها و اتصال‌ها



USB Host: برای ذخیره داده روی فلش



USB Device: برای اتصال به کامپیوتر و استفاده از نرم‌افزار



LAN: کنترل از راه دور، اتصال به شبکه، SCPI و LabVIEW



VGA Output: اتصال به مانیتور خارجی



PictBridge: چاپ مستقیم تصاویر موج روی چاپگر







---



🎯 کاربردهای متداول



زمینه توضیح



آموزش دانشگاهی با داشتن DMM و AWG، یک پکیج کامل آزمایشگاهی است

تحلیل مدارهای دیجیتال با decoderهای I²C و UART، برای دیباگ ارتباط بین میکروکنترلرها بسیار عالی است

توسعه بردهای آنالوگ نرخ نمونه‌برداری بالا برای مشاهده نویز یا پالس‌های ریز کافی است

کارگاه تعمیرات با نمایشگر لمسی و ابزارهای داخلی، فضای کاری کمتری اشغال می‌کند

اتوماسیون و تست صنعتی پشتیبانی از SCPI و LabVIEW کنترل خودکار را ممکن می‌کند







---



⚠️ نقاط ضعف احتمالی



رزولوشن ۸ بیتی در این مدل ممکن است برای تحلیل دقیق شکل‌موج‌های با تغییرات کوچک کمی محدود باشد (مدل‌های AE رزولوشن بالاتر دارند)



پهنای باند ۶۰MHz برای سیگنال‌های پرسرعت‌تر (مثلاً USB یا HDMI) کافی نیست



عملکرد لمسی در برخی مدل‌ها نسبت به تبلت‌ها کمی کندتر است (ولی قابل قبول است)



بدون باتری داخلی (در نسخه پایه – بررسی شود که مدل شما باتری دارد یا نه)







---



✅ در یک نگاه



ویژگی وضعیت



کانال‌ها 4 CH

پهنای باند 60 MHz

نرخ نمونه‌برداری 1 GSa/s

حافظه 40 Mpts

صفحه نمایش لمسی 8 اینچ

AWG دو کاناله

DMM داخلی

Decode دارد
