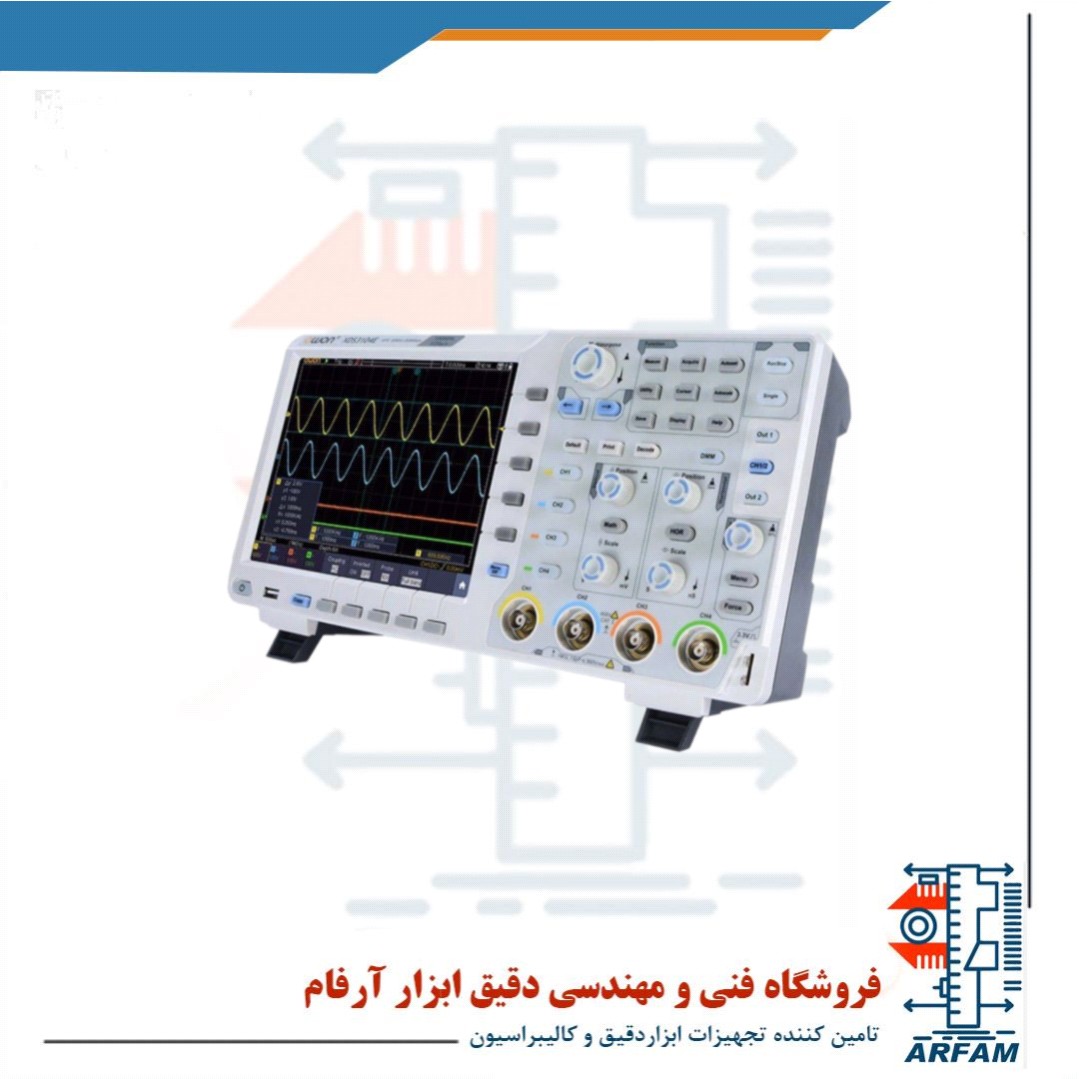

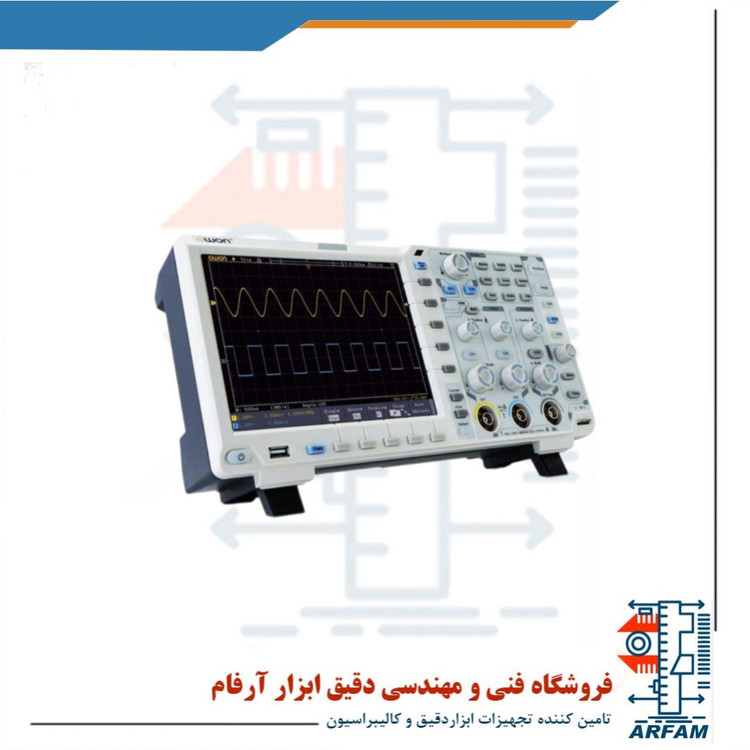

اسیلوسکوپ دیجیتال owon مدل XDS-3102+1AWG+DMM

🎛️ اسیلوسکوپ دیجیتال Owon XDS-3102+1AWG+DMM



ابزاری قدرتمند و چندمنظوره برای مهندسان، تکنسین‌ها و دانشجویان الکترونیک





---



معرفی کلی



OWON XDS-3102 یک اسیلوسکوپ دیجیتال پیشرفته از سری XDS کمپانی معتبر OWON است که با امکانات کامل و طراحی مدرن، مناسب برای آزمایشگاه‌های آموزشی، صنعتی و کارگاه‌های تعمیرات می‌باشد. این مدل، ترکیبی از اسیلوسکوپ با پهنای باند 100 مگاهرتز، فانکشن ژنراتور (AWG)، و مولتی‌متر دیجیتال (DMM) در یک دستگاه جمع‌وجور و حرفه‌ای است.



با بهره‌گیری از نرخ نمونه‌برداری بالا، حافظه عمیق، صفحه‌نمایش با کیفیت، قابلیت ثبت داده‌ها، تحلیل سیگنال‌ها و پشتیبانی از پروتکل‌های صنعتی، این دستگاه انتخابی فوق‌العاده برای افرادی‌ست که به دنبال یک ابزار چندکاره و مقرون‌به‌صرفه هستند.





---



⭐ مشخصات فنی کلیدی



ویژگی مشخصات



پهنای باند آنالوگ 100 مگاهرتز

نرخ نمونه‌برداری 1 گیگ سمپل بر ثانیه

تعداد کانال‌ها 2 کانال آنالوگ + مولتی‌متر

عمق حافظه 40 میلیون نقطه (40 Mpts)

صفحه‌نمایش LCD رنگی ۸ اینچی با وضوح 800×600

رزولوشن عمودی 8 بیت (در برخی مدل‌ها تا 14 بیت)

زمان Rise Time حدود 3.5 نانوثانیه

سایر قابلیت‌ها مولد سیگنال (AWG)، مولتی‌متر دیجیتال، دیتا لاگر







---



🎚️ امکانات ویژه



✅ فانکشن ژنراتور (AWG)



تولید سیگنال‌های سینوسی، مربعی، مثلثی و سفارشی تا 25 یا 50 مگاهرتز



قابلیت تنظیم دامنه، فرکانس، فاز و DC offset



مناسب برای تست مدارهای آنالوگ، فیلترها و سیستم‌های کنترلی





✅ مولتی‌متر دیجیتال (DMM)



اندازه‌گیری دقیق ولتاژ AC/DC، جریان، مقاومت، فرکانس و دما



دارای عملکرد دیتالاگر برای ذخیره‌سازی مقادیر به صورت زمان‌دار



نمایش نتایج روی همان صفحه اسیلوسکوپ برای صرفه‌جویی در فضا





✅ قابلیت ثبت و تحلیل پیشرفته



امکان ذخیره‌سازی سیگنال برای بازبینی بعدی (Data Logger)



تحلیل FFT، میانگین‌گیری، مشتق، ادغام، ریاضی روی کانال‌ها



تریگرهای متنوع برای تحلیل دقیق سیگنال‌های پیچیده





✅ پشتیبانی از تحلیل پروتکل‌های ارتباطی



پشتیبانی از پروتکل‌های UART، I2C، SPI، CAN (در مدل‌های دارای Decode Kit)



تحلیل سیگنال‌های دیجیتال به صورت گرافیکی







---



🌐 ارتباطات و کنترل



درگاه‌های USB (برای اتصال فلش یا کامپیوتر)



درگاه LAN برای کنترل از طریق شبکه



خروجی VGA برای اتصال به مانیتور بزرگ‌تر



پشتیبانی از Wi-Fi و نرم‌افزارهای SCPI، LabVIEW (در مدل‌های پیشرفته)







---



🔋 تغذیه و قابلیت حمل



منبع تغذیه 100 تا 240 ولت AC با مصرف کم



باتری داخلی (در مدل‌های باتری‌دار) با ظرفیت بالا برای استفاده سیار



وزن سبک (حدود 2.6 کیلوگرم) و طراحی قابل‌حمل مناسب برای استفاده در محیط‌های آموزشی و صنعتی







---



🎯 موارد استفاده



تست و عیب‌یابی بردهای الکترونیکی



بررسی عملکرد میکروکنترلرها و سنسورها



تحلیل باس‌های ارتباطی صنعتی و دیجیتال



آموزش الکترونیک در آزمایشگاه‌های دانشگاهی



تولید و تزریق سیگنال برای طراحی و توسعه محصولات







---



✅ مزایا در یک نگاه



طراحی چندمنظوره: اسیلوسکوپ + AWG + DMM در یک دستگاه



حافظه عمیق برای ثبت طولانی سیگنال



صفحه‌نمایش با وضوح بالا و رابط کاربری آسان



دقت و قابلیت اطمینان بالا



قیمت مناسب نسبت به رقبا در بازار جهانی
