اسیلوسکوپ دیجیتال owon مدل XDS-3104E

🧠 معرفی مدل XDS‑3104E

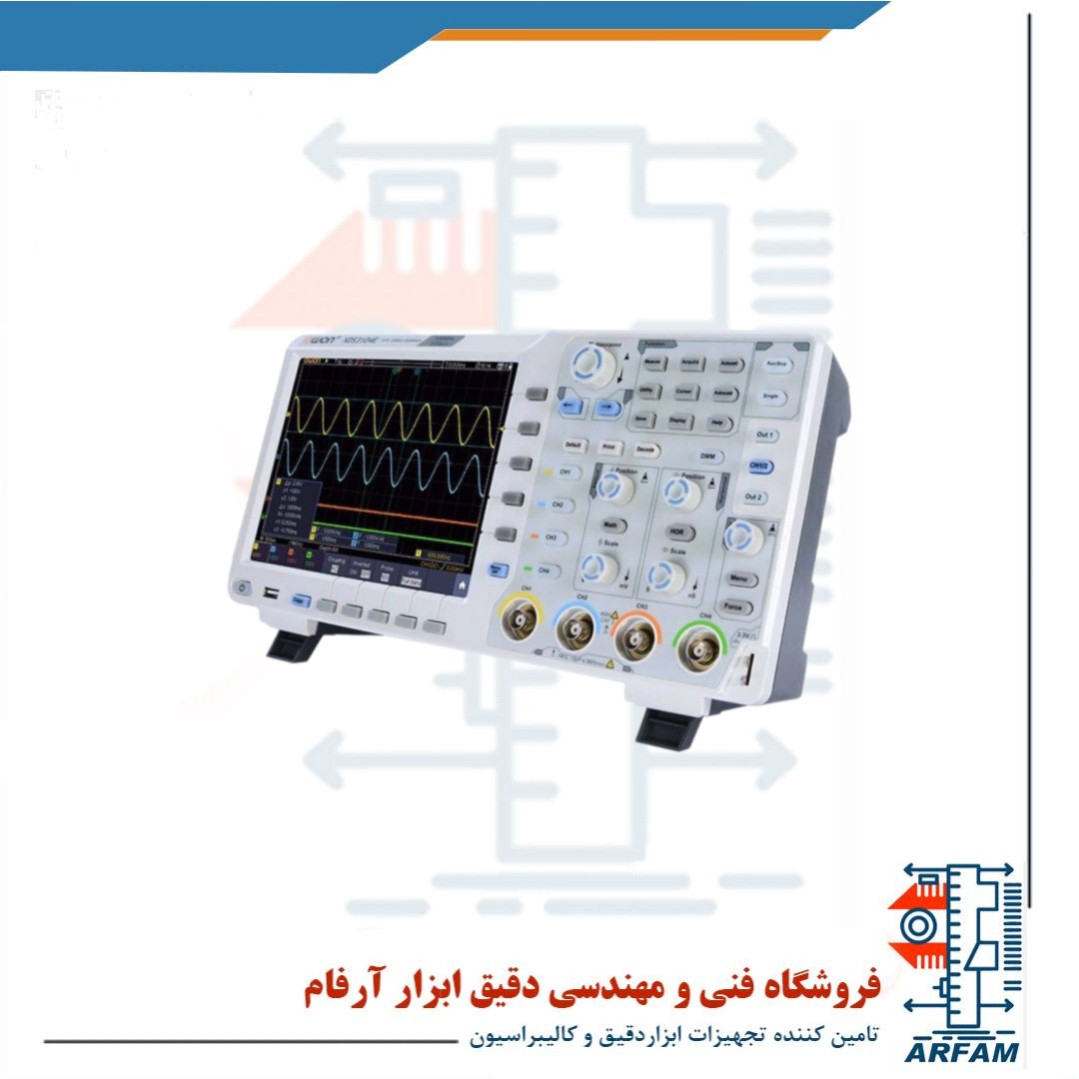

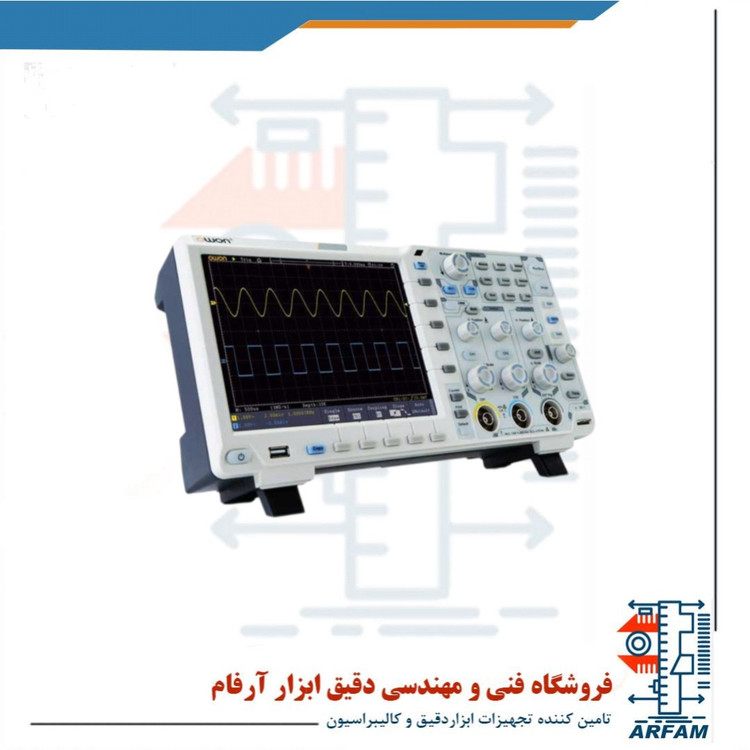

Owon XDS‑3104E یک اسیلوسکوپ دیجیتال ذخیره‌گر چهار کاناله با صفحه‌نمایش لمسی 8 اینچی است. این مدل مناسب مهندسان، تکنسین‌ها و علاقمندان به الکترونیکه که دنبال ترکیبی از کارایی، امکانات گسترده و قیمت مناسب هستند .





---



ویژگی‌های اصلی



پهنای باند 100 MHz با نرخ نمونه‌برداری تا 1 GS/s (در تک‌کانال، و با افت تدریجی هنگام استفاده از چند کانال) .



وضوح 8‑بیتی A/D، حافظه ثبت 40 میلیون نمونه برای ثبت جزئیات دقیق سیگنال .



صفحه‌نمایش رنگی 8 اینچ (رزولوشن 800 × 600 پیکسل) با قابلیت لمس خازنی چند‌لمسی .



نرخ نوسازی 45 هزار موجک در ثانیه برای مشاهده سریع و روان سیگنال‌ها .



تنظیمات کامل Trigger شامل Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic و پشتیبانی استاندارد از I2C, SPI, RS‑232؛ و در برخی ورژن‌ها افزونه CAN .



توابع ریاضی و آنالیز FFT برای تحلیل سیگنال‌ها (مثل تفریق، انتگرال، مشتق، FFT) .



رابط‌های متنوع USB host/device/PictBridge، LAN، VGA، و خروجی Trigger .



سازگاری با SCPI و LabVIEW برای کنترل و اتوماسیون .







---



مزایا و امکانات اضافی



طراحی خوش‌ساخت و صفحه‌نمایش بزرگ با زاویه دید مناسب .



پشتیبانی از رمزگشایی باس‌ها در سطح سخت‌افزار و نرم‌افزار (I2C, SPI, RS‑232، و CAN در نسخه AE) .



در نسخه‌های AE: وضوح 14‌بیتی، نوسازی تا 70 هزار موجک، و مولتی‌متر داخلی و مولد شکل موج 25 MHz .



صفحه‌لمسی (با قابلیت حرکت دوبه‌دستی – pinch) بسیار حساس و روون .



مدیریت قدرتمند حافظه داخلی: ذخیره‌سازی طولانی (تا 40 Mpts) و دسترسی سریع به داده‌ها.







---



کاربردها



مناسب برای تحقیقات و تست در مهندسی الکترونیک و طراحی سیستم‌ها.



استفاده مناسب برای آموزش و محیط‌های دانشگاهی به دلیل سهولت کاربری و رابط لمسی.



مفید در اتوماسیون صنعتی و توسعه سخت‌افزار به لطف پشتیبانی SCPI و LabVIEW.



بهینه برای تحلیل باس‌های دیجیتال و سیگنال‌های مختلط با رمزگشایی سریع.







---



جمع‌بندی برای سایت



ویژگی توضیح



پهنای باند 100 MHz

نرخ نمونه‌برداری تا 1 GS/s تک‌کانال

کانال‌ها 4

تاچ‌اسکرین 8" رنگی (800×600), مقاوم خازنی

وضوح A/D 8 بیت (و امکان ارتقا به 14 بیت در نسخه AE)

حافظه 40 Mpts با نرخ نوسازی بالا

توابع ریاضی/FFT کامل برای تحلیل عمیق سیگنال

رابط‌های ارتباطی USB, LAN, VGA, SCPI

رمزگشایی باس I2C, SPI, RS‑232, و CAN (اختیاری)

مولتی‌متر و AWG در نسخه AE (14-bit)







---



پیشنهاد نهایی



Owon XDS‑3104E یک ترکیب عالی از امکانات پیشرفته مثل تاچ‌اسکرین، رمزگشایی باس، نرخ نمونه‌برداری بالا و ذخیره‌ساز بزرگ است؛ درحالی‌که نسخه AE نیز با وضوح بیشتر، مولتی‌متر و مولد سیگنال، برای کاربردهای دقیق‌تر مناسب است. این مدل یکی از انتخاب‌های مقرون‌به‌صرفه و حرفه‌ای در بازار اسیلوسکوپ‌های دیجیتال است.
