تست گیج فشار فلوک مدل 700G31

گیج فشار چیست؟

گیج فشار افزایش و کاهش فشار در یک فضای محصور را نشان می دهد.

اولین نوع گیج فشار یا همان پرشر گیج Pressure gauge در قرن نوزدهم توسط بوردون فرانسوی اختراع شد که هنوز هم مورد استفاده قرار می گیرد.

کاربردهای فشارسنج های عقربه ای و دیجیتال عبارتند از :

گیج فشار در صنایع بسیار مختلف و متنوعی مورد استفاده قرار می گیرد.

از فشارسنج بر روی سایل های هوا و روغن در اتومبیل و قطار و هواپیما تا  مخازن

پرفشار در صنایع مختلف بسته می شود تا مقدار تغییرات فشار مشاهده شود، از مخازن شرکت

های مواد غذایی تا بویلرهای بخار، و تمام تجهیزاتی که در آنها تغییرات فشار می تواند بر عملکرد

سیستم تاثیر بگذارد، همه و همه نیاز به دستگاهی برای اندازه گیری فشار دارند تا عملکرد درست و طولانی

مدت تجهیزات ثبت شود.

انواع گیج فشار ها عبارتند از :

۱-گیج فشار لوله بوردون

قدیمی ترین نوع  پرشر گیج  که در سال ۱۸۴۹ توسط یوجین بوردون فرانسوی اختراع شد.

این نوع گیج فشار دارای دقت و حساسیت بالایی است.

لوله بوردون یک لوله بهصورت حرف C می باشد که وقتی تحت فشار قرار می گیرد تلاش می کند خودش را راست کند و به این روش نشانگر تغییر فشار را نشان می دهد.

صورت حرف C می باشد که وقتی تحت فشار قرار می گیرد تلاش می کند خودش را راست کند و به این روش نشانگر تغییر فشار را نشان می دهد.

۲-گیج فشار کپسولی

این نوع از  پرشر گیج دارای یک دیافراگم است که ممکن است صاف یا چین خورده باشد.

این دیافراگم تغییرات فشار را به نشانگر منتقل می کند. از گیج فشار کپسولی عموما برای اندازه گیری اختلاف فشار کم استفاده می شود.

از مزایای گیج فشار کپسولی این است که دیافراگم آن از سایر قطعات گیج در برابر فشار محافظت می کند و همین نکته به عمر مفید تجهیز می افزاید.

 پرشر گیج کپسولی دارای دو دیافراگم است که به هم جوش ورده اند. وقتی فشار به کپسول وارد

می شود، این فشار به دیواره های کپسول منتقل شده و موجب تغییر وضعیت دیافراگم ها می شود.

این تغییر وضعیت به نشانگر منتقل شده و اختلاف فشار مشخص می گردد.

در بیشتر مواقع پرشر گیج کپسولی از جنس استنلس استیل ساخته می شود تا بتوان از آن در محیط های با سیال خورنده و گازی نیز استفاده کرد.

گیج اختلاف فشار

گیج اختلاف فشار از یک لوله U شکل بهره می برد تا اختلاف فشار بین دو نقطه را نشان دهد. این تجهیز دارای دو نقطه ورودی است که هر دو به موقعیت تحت فشار مد نظر متصل هستند.

با این روش اختلاف فشار هر دو طرف مشخص می شود و دیگر نیازی به دو پرشر گیج نیست.

سه نوع عمده گیج اختلاف فشار وجود دارد که عبارتند از گیج اختلاف فشار پیستونی، گیج اختلاف فشار دو دیافراگمی و گیج اختلاف فشار تمام جوشی.

هر کدام از این سه نوع گیج اختلاف فشار کاربردهای خاص خود را دارند.

گیج اختلاف فشار دو دیافراگمی در مواقعی که اختلاف فشار اندک باشد مناسب تر است.

گیج اختلاف فشار تمام جوشی برای محیط های خورنده بیشتر مورد استفاده قرار می گیرد.

گیج اختلاف فشار پیستونی نیز بیشتر برای سیال های گازی استفاده می شود.

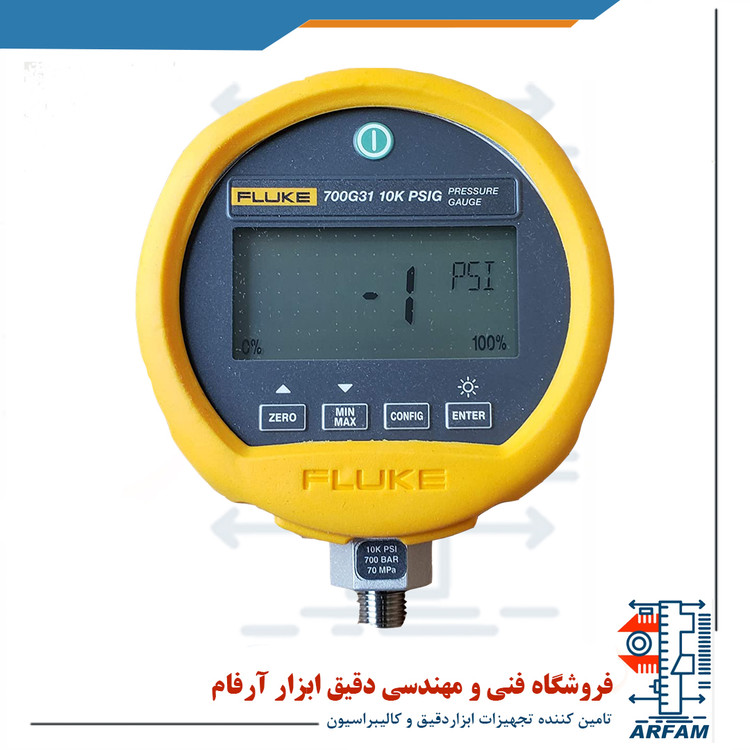

تست گیج فشار دیجیتالی فلوک مدل 700G31
ساخت کمپانی قدرتمند فلوک آمریکا Fluke بود که قادر به اندازه گیری فشار از 1 تا 690 بار و یا از 15 تا 10000 پی اس آی رو می باشد .

ریزنگری یا رزولیشن این گیج فشار فوق العاده حرفه ای 0.01 بار و 1 پی اس آی بوده و اکوریسی 0.05% فول اسکیل Full scale را دارد .
دارای صفحه نمایش بزرگ با نور پس زمینه برای راحتی خواندن اعداد در روز و شب

ثبت مقدار ۸۴۹۳ نقطه فشار اندازه گیری شده در حافظه و خواندن آنها توسط نرم افزار ارائه شده از همین کمپانی که بصورت آپشنال قابل تهیه می باشد .

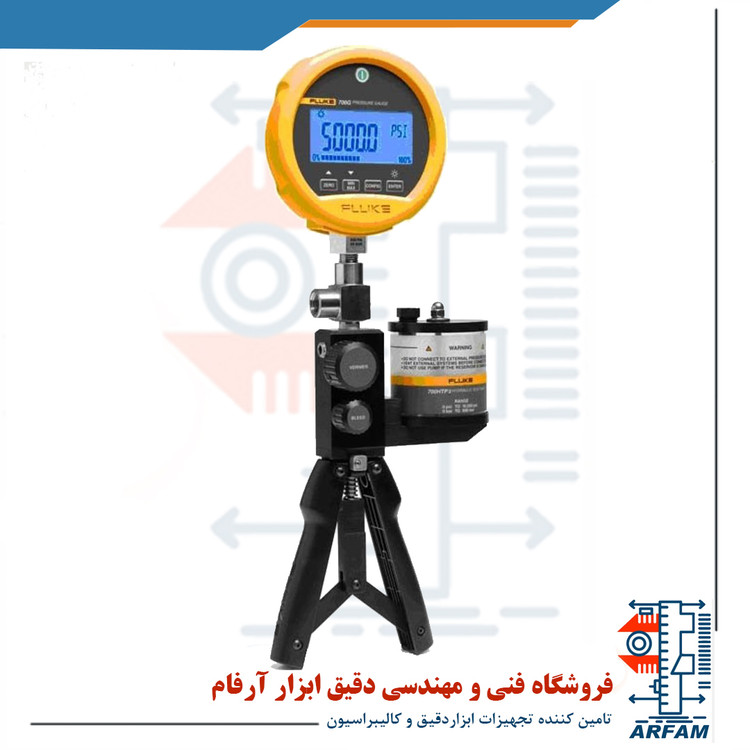

این گیج فشار در نوع خود یکی از قدرتمند ترین تست گیج های فشار بوده که بر روی هندپمپ های فلوک مدل 700HTP , 700PTP قادر به نصب بوده و فشارهای ایجاد شده را با دقت بالا نمایش میدهد .

علاوه برا این تست گیج فوق بر روی تمامی هندپمپ ها و کامپراتور های رومیزی قابلیت نصب دارد .

فروشگاه دقیق اندازه گیر آرفام تست گیج فوق را با یک سال گارانتی و ده سال خدمات پس از فروش ارائه میدهد و نماینده فروش کلیه محصولات فلوک از جمله انواع مدل های تست گیج به شرح زیر می باشد .

Fluke-700G01 Pressure Gauge,10 inH2O WC (0.4 PSIG)
Fluke-700G02 Pressure Gauge, 30 inH2O WC (1 PSIG)
Fluke-700G04 Pressure Gauge, 15 PSIG
Fluke-700G05 Pressure Gauge, 30 PSIG
Fluke-700G06 Pressure Gauge, 100 PSIG
Fluke-700G27 Pressure Gauge, 300 PSIG
Fluke-700G07 Pressure Gauge, 500 PSIG
Fluke-700G08 Pressure Gauge, 1000 PSIG
Fluke-700G10 Pressure Gauge, 2000 PSIG
Fluke-700G29 Pressure Gauge, 3000 PSIG
Fluke-700G30 Pressure Gauge, 5000 PSIG
Fluke-700G31 Pressure Gauge, 10000 PSIG
Fluke-700GA4 Pressure Gauge, 15 PSIA
Fluke-700GA5 Pressure Gauge, 30 PSIA
Fluke-700GA6 Pressure Gauge, 100 PSIA
Fluke-700GA27 Pressure Gauge, 300 PSIA
Fluke-700RG05 Pressure Gauge, Reference, 30 PSIG
Fluke-700RG06 Pressure Gauge, Reference, 100 PSIG
Fluke-700RG07 Pressure Gauge, Reference, 500 PSIG
Fluke-700RG08 Pressure Gauge, Reference, 1000 PSIG
Fluke-700RG29 Pressure Gauge, Reference, 3000 PSIG
Fluke-700RG30 Pressure Gauge, Reference, 5000 PSIG
Fluke-700RG31 Pressure Gauge, Reference, 10000 PSIG
۷۰۰G/TRACK Data logging software and cable
Fluke-700HTPK Hydraulic test pump kit, 0 to 10000 PSI/690 BAR
Fluke-700PTPK Pneumatic test pump kit, 0 to 600 PSI/40 BAR
