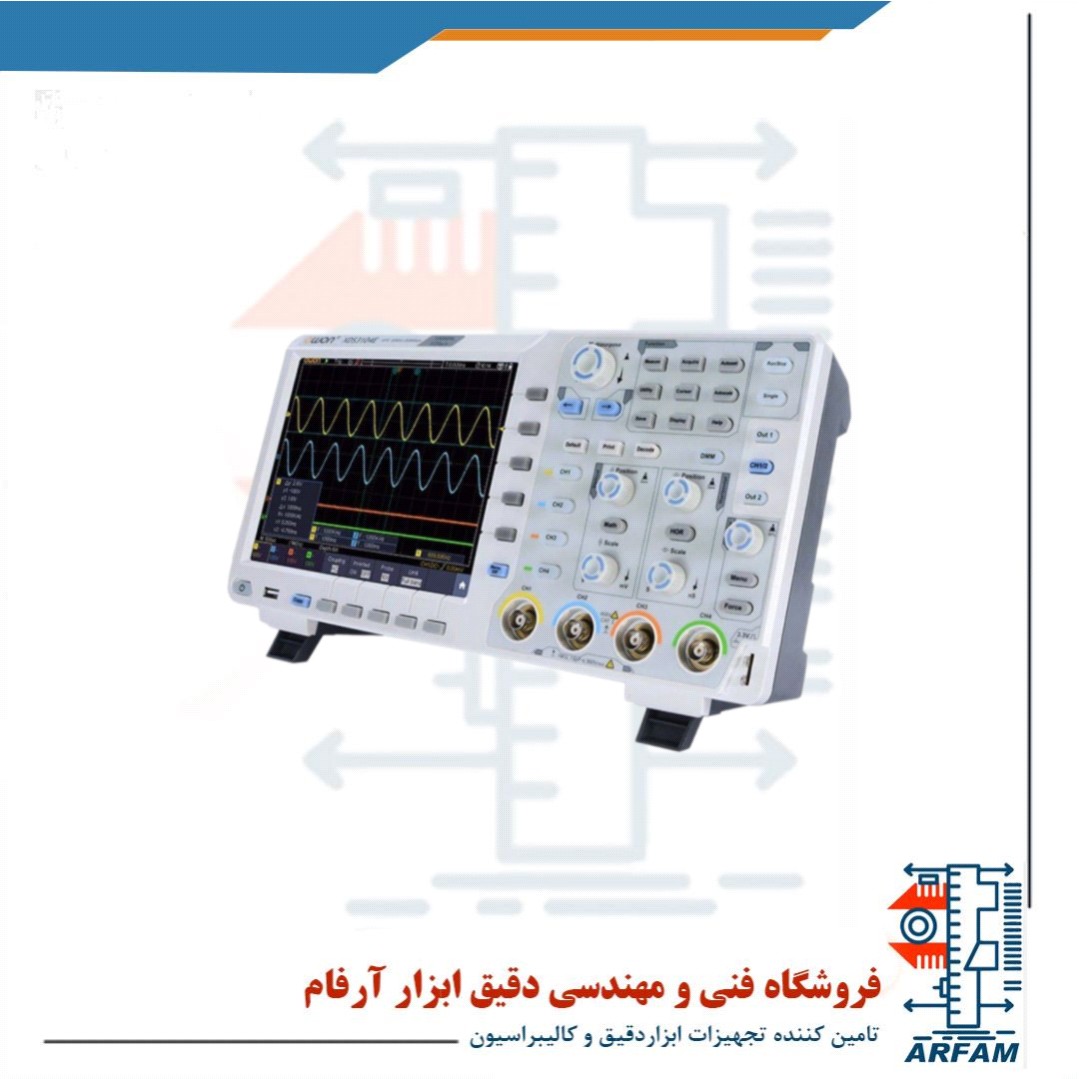

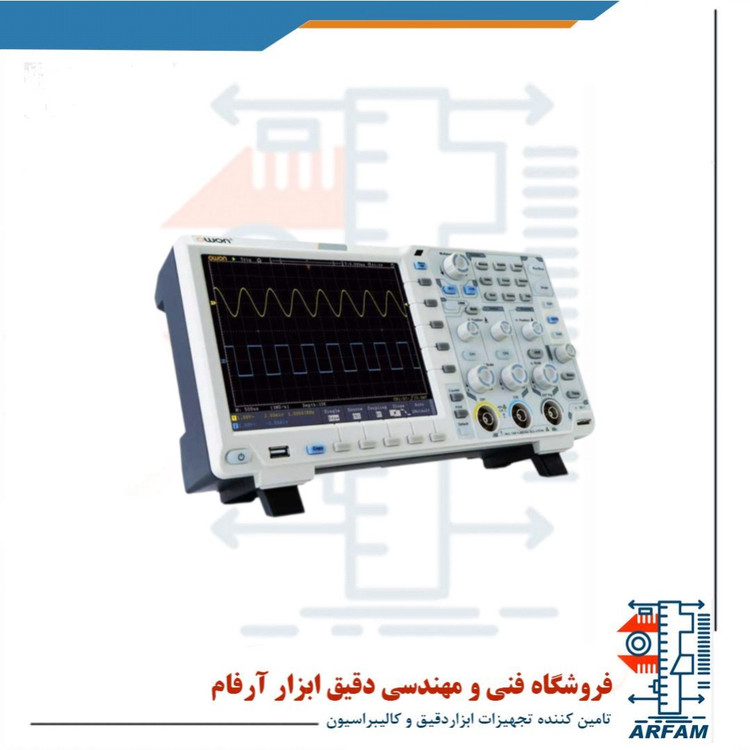

اسیلوسکوپ دیجیتال owon مدل XDS-3204E+AWG+DMM+Tauch+Decoding

✨ معرفی اجمالی



OWON XDS-3204E یک اسیلوسکوپ دیجیتال پیشرفته با چهار کانال ورودی است که به لطف ترکیب ویژگی‌هایی نظیر پهنای باند ۲۰۰ مگاهرتز، صفحه‌نمایش لمسی، مبدل آنالوگ به دیجیتال با دقت بالا، و ماژول‌های داخلی مانند مولد تابع و مولتی‌متر، به یک ابزار همه‌کاره برای مهندسان، طراحان مدار، دانشگاه‌ها و تعمیرکاران حرفه‌ای تبدیل شده است.





---



🎨 طراحی و رابط کاربری



صفحه‌نمایش ۸ اینچی TFT-LCD با قابلیت لمسی (Touchscreen) با وضوح ۸۰۰×۶۰۰ پیکسل، کار با دستگاه را بسیار آسان می‌سازد.



رابط کاربری مدرن با منوهای گرافیکی و دکمه‌های مجازی امکان تنظیمات سریع و مشاهده هم‌زمان چند نمودار را فراهم می‌کند.



امکان اتصال موس و کیبورد برای کاربری شبیه به رایانه.







---



🔌 قابلیت‌های ارتباطی



درگاه‌های USB-Host و USB-Device برای ذخیره داده‌ها یا کنترل از طریق کامپیوتر



پورت LAN برای اتصال به شبکه و کنترل از راه دور



Wi-Fi (اختیاری) برای ارتباط بی‌سیم



پشتیبانی از خروجی VGA برای نمایشگرهای بزرگ‌تر







---



🧪 ابزارهای داخلی



مولد موج (AWG): تولید شکل موج‌های سینوسی، مربعی، مثلثی، پالس، نویز و... با فرکانس قابل تنظیم (تا ۲۵ یا ۵۰ مگاهرتز)



مولتی‌متر دیجیتال (DMM): برای اندازه‌گیری ولتاژ، جریان، مقاومت و ظرفیت خازن



کانتر فرکانس و دیتالاگر داخلی



پشتیبانی از باتری داخلی برای حمل آسان یا استفاده در شرایط فلوٹنگ







---



🧠 ویژگی‌های هوشمند



پشتیبانی از پروتکل‌های دیجیتال: تحلیل و رمزگشایی باس‌های I²C، SPI، UART، RS232، و CAN برای تشخیص سریع خطاهای ارتباطی



عملکردهای Trigger پیشرفته برای فیلتر دقیق سیگنال‌های خاص



نمایش FFT و تحلیل دامنه فرکانسی



عملکرد Pass/Fail برای تست‌های خودکار در خطوط تولید







---



📊 کاربردها



حوزه کاری استفاده‌ها



آموزش دانشگاهی تدریس مدار و الکترونیک

طراحی الکترونیکی تحلیل و تست مدارات دیجیتال و آنالوگ

تعمیرات تخصصی بررسی نوسانات و سیگنال‌های مخرب

تحقیق و توسعه توسعه محصولات الکترونیکی







---



📦 محتویات جعبه



دستگاه XDS-3204E



۴ عدد پروب اندازه‌گیری



کابل برق و USB



راهنمای کاربری



CD نرم‌افزار



پیچ‌گوشتی تنظیم پروب



در نسخه‌های کامل: وای‌فای دانگل، باتری، کیف حمل
