اسیلوسکوپ دیجیتال owon مدل TDS_7104

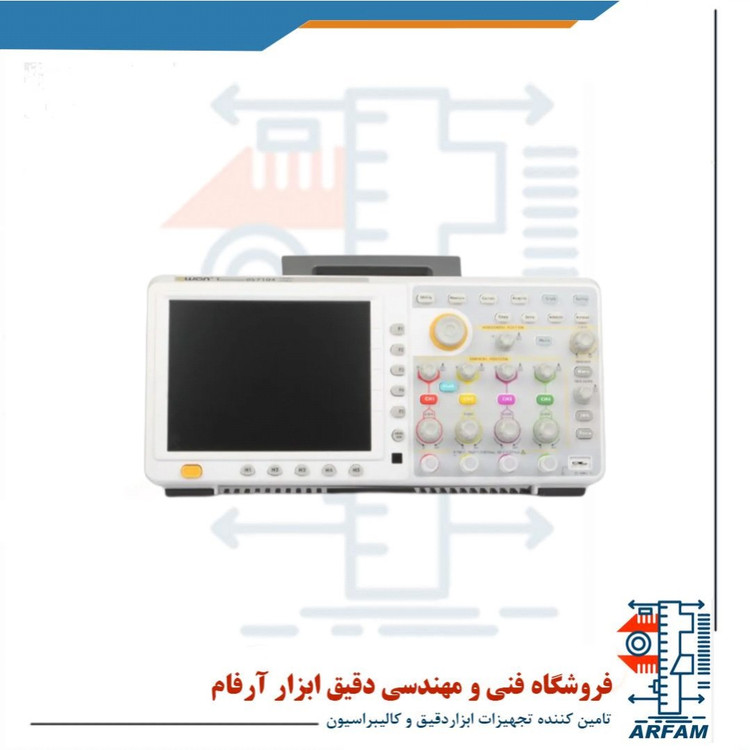

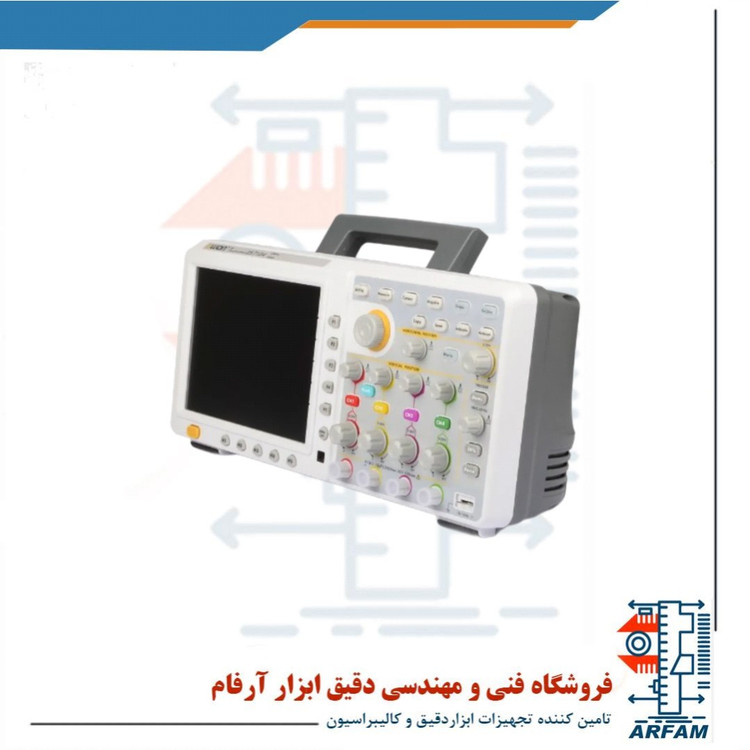

🧪 معرفی اسیلوسکوپ دیجیتال OWON TDS-7104



OWON TDS-7104 یک اسیلوسکوپ دیجیتال حرفه‌ای با عملکرد بالا، طراحی مدرن و کاربری ساده است که برای آزمایشگاه‌های آموزشی، تعمیرگاه‌های الکترونیک، واحدهای تحقیق و توسعه (R&D)، خطوط تولید صنعتی و مهندسان طراحی بسیار مناسب است. این مدل با بهره‌گیری از فناوری پردازش سریع سیگنال، امکان مشاهده دقیق و لحظه‌ای شکل موج‌های پیچیده را فراهم می‌سازد.





---



📊 ویژگی‌ها و قابلیت‌های برجسته



✅ صفحه نمایش لمسی حرفه‌ای



نمایشگر TFT رنگی لمسی ۸ اینچی با وضوح 800×600 پیکسل



رابط کاربری گرافیکی ساده و قابل فهم



امکان کنترل کامل از طریق لمس یا دکمه‌های فیزیکی





✅ عملکرد قدرتمند با دقت بالا



۴ کانال آنالوگ هم‌زمان با تفکیک کامل



پهنای باند ۱۰۰ مگاهرتز مناسب برای بررسی مدارهای دیجیتال، آنالوگ و سیگنال‌های مخلوط



نرخ نمونه‌برداری ۱ گیگاسمپل در ثانیه (GS/s) در حالت تک یا دو کانال



حافظه ذخیره‌سازی عمیق ۷.۶ میلیون نقطه (7.6Mpts) برای تحلیل سیگنال‌های طولانی





✅ تحلیل و آنالیز سیگنال پیشرفته



توابع ریاضی (Math Functions): شامل جمع، تفریق، ضرب، تقسیم و FFT برای تجزیه‌وتحلیل طیفی



حالت‌های Triggering پیشرفته برای تشخیص لبه، شیب، پهنای پالس، خطا و دیگر شرایط خاص



عملکرد زوم عمودی و افقی جهت بررسی دقیق ناحیه مورد نظر از سیگنال





✅ سرعت بالای ثبت داده



سرعت نمایش تا ۵۰٫۰۰۰ شکل موج در ثانیه (wfms/s)



امکان ثبت پدیده‌های گذرا و نادر که در اسیلوسکوپ‌های معمول قابل مشاهده نیستند





✅ قابلیت اتصال گسترده

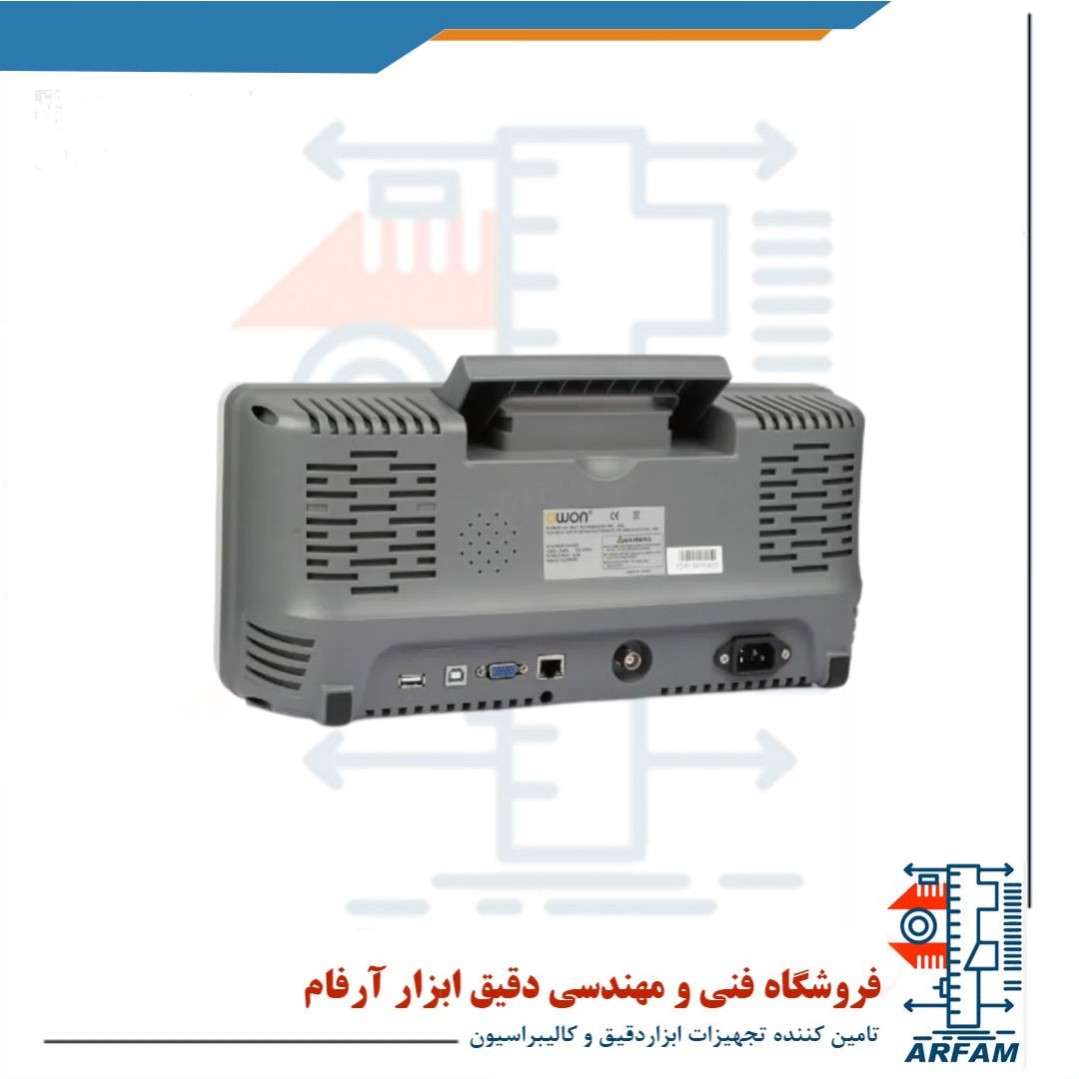

پورت‌های USB (Host و Device) برای ذخیره‌سازی یا اتصال مستقیم به کامپیوتر



پورت LAN برای کنترل از راه دور و انتقال اطلاعات به شبکه



خروجی VGA برای اتصال به مانیتورهای بزرگ‌تر



سازگاری با نرم‌افزارهای تحلیلی از طریق درایورهای مخصوص







---



📦 محتویات بسته



۴ عدد پروب استاندارد (1X/10X قابل انتخاب)



کابل برق



کابل USB



CD نرم‌افزار و درایورها



دفترچه راهنمای کاربری



در برخی نسخه‌ها، کیف محافظ و لوازم جانبی بیشتر نیز ارائه می‌شود







---



⚙ مشخصات فنی کلیدی



ویژگی مقدار



تعداد کانال‌ها ۴ کانال آنالوگ

پهنای باند 100 MHz

نرخ نمونه‌برداری 1 GS/s

عمق حافظه 7.6 Mpts

سرعت ثبت سیگنال 50,000 wfms/s

ورودی ولتاژ 2 mV/div تا 10 V/div

صفحه نمایش 8 اینچ لمسی، 800×600 پیکسل

درگاه‌ها USB، VGA، LAN

ابعاد حدود 380×180×115 میلی‌متر

وزن ~1.5 کیلوگرم







---



🎯 مزایای کلیدی



کاربری آسان حتی برای کاربران مبتدی با پنل لمسی



دقت و وضوح بالا در نمایش و تحلیل سیگنال



قابلیت‌های نرم‌افزاری متنوع برای ثبت، آنالیز و ذخیره‌سازی



مناسب برای آموزش، طراحی مدارات، تعمیرات و توسعه محصولات الکترونیکی



طراحی جمع‌وجور و سبک برای حمل و استفاده در مکان‌های مختلف







---



🛒 نتیجه‌گیری



اگر به‌دنبال یک اسیلوسکوپ چهارکاناله دقیق با حافظه زیاد، نرخ نمونه‌برداری بالا و امکانات تحلیلی پیشرفته هستید، OWON TDS-7104 یکی از بهترین گزینه‌ها در بازه قیمتی خود است. این دستگاه ترکیبی از عملکرد پیشرفته، طراحی کاربرپسند و اتصالات کامل برای پروژه‌های حرفه‌ای و آموزشی محسوب می‌شود.
