اسیلوسکوپ دیجیتال owon مدل MSO_7062TD

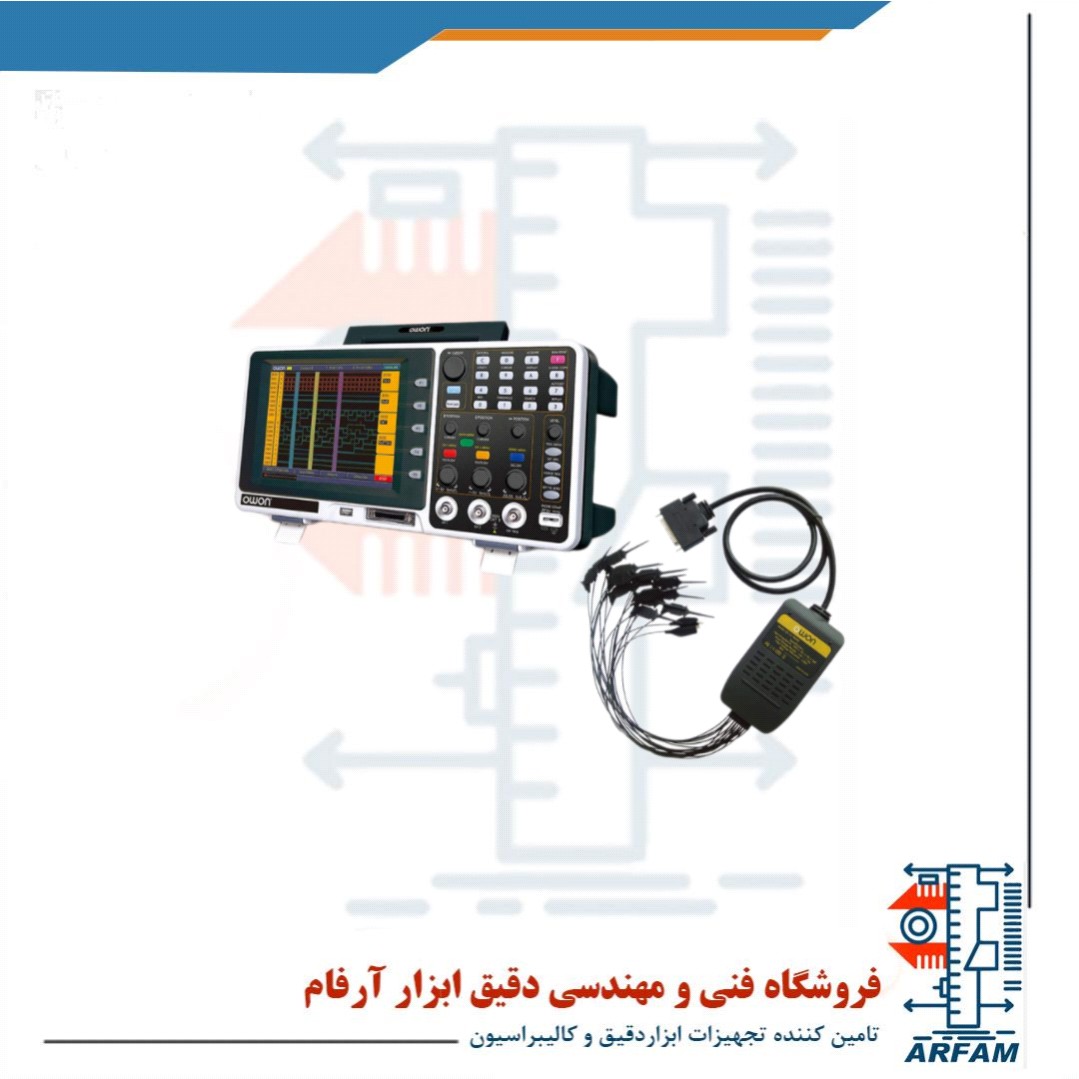

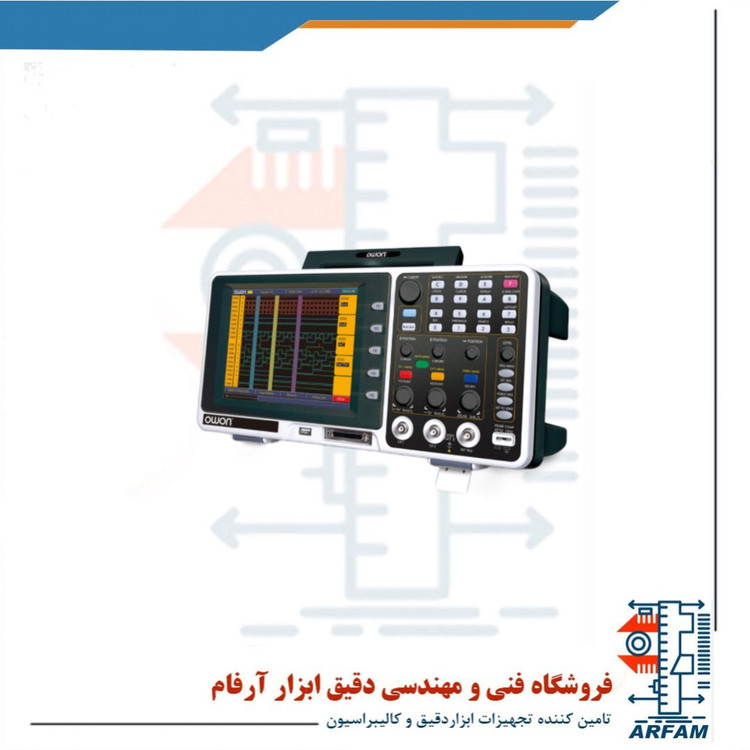

معرفی اسیلوسکوپ دیجیتال ترکیبی OWON مدل MSO-7062TD



اسیلوسکوپ OWON مدل MSO-7062TD یکی از مدل‌های قدرتمند و چندمنظوره‌ی برند معتبر OWON است که در رده اسیلوسکوپ‌های Mixed Signal Oscilloscope (MSO) قرار می‌گیرد. این دستگاه با ترکیب قابلیت‌های آنالوگ و دیجیتال، انتخابی ایده‌آل برای تحلیل سیگنال‌های ترکیبی در مدارهای پیشرفته دیجیتال و الکترونیکی محسوب می‌شود.



عملکرد ترکیبی برای تحلیل دقیق‌تر



MSO-7062TD با داشتن دو کانال آنالوگ و شانزده کانال دیجیتال، امکان مشاهده، ثبت و تحلیل دقیق انواع سیگنال‌ها را فراهم می‌سازد. این ویژگی برای مهندسان طراحی دیجیتال، توسعه‌دهندگان سیستم‌های تعبیه‌شده (Embedded Systems) و همچنین تعمیرکاران تجهیزات پیشرفته بسیار کاربردی است.



مشخصات فنی کلیدی:



مشخصه مقدار



پهنای باند آنالوگ 60 مگاهرتز

نرخ نمونه‌برداری (Real Time) 1 GS/s (گیگا نمونه بر ثانیه)

عمق حافظه (Memory Depth) 40M نقاط برای هر کانال

کانال‌های آنالوگ 2 کانال

کانال‌های دیجیتال (Logic) 16 کانال دیجیتال

صفحه‌نمایش 8 اینچی TFT لمسی با رزولوشن 800x600 پیکسل

مدهای تریگر پیشرفته شامل Edge، Pulse، Video، Slope، Overtime و...

پروتکل‌های قابل تحلیل I2C، SPI، UART، CAN، LIN و... (بسته به مدل فعال‌سازی شده)

رابط‌های ارتباطی USB Host / Device، LAN (شبکه)، VGA Output





قابلیت‌ها و مزایای برجسته:



نمایش دقیق و واضح سیگنال‌ها با کیفیت گرافیکی بالا و سرعت نمونه‌برداری زیاد



تحلیل هم‌زمان سیگنال‌های آنالوگ و دیجیتال با هماهنگی زمانی دقیق



امکان ذخیره‌سازی داده‌ها در حافظه USB یا انتقال از طریق شبکه به کامپیوتر



پشتیبانی از پروتکل‌های صنعتی رایج برای تحلیل خودکار دیتاهای دیجیتال



رابط کاربری ساده، سریع و لمسی برای کاربری آسان و مؤثر



بدنه مقاوم، سبک و قابل حمل برای استفاده در محیط‌های آموزشی، صنعتی و آزمایشگاهی



مناسب برای تحلیل MCU، FPGA و سیستم‌های دیجیتال پیچیده





کاربردها:



طراحی و دیباگ بردهای دیجیتال و میکروکنترلری



تحلیل پروتکل‌های سریال



تعمیر و نگهداری تجهیزات صنعتی



آموزش الکترونیک و مهندسی برق در دانشگاه‌ها و آموزشگاه‌ها



توسعه سیستم‌های نهفته (Embedded Systems)
