اسیلوسکوپ دیجیتال owon مدل MSO_7102TD

🛠 معرفی محصول:

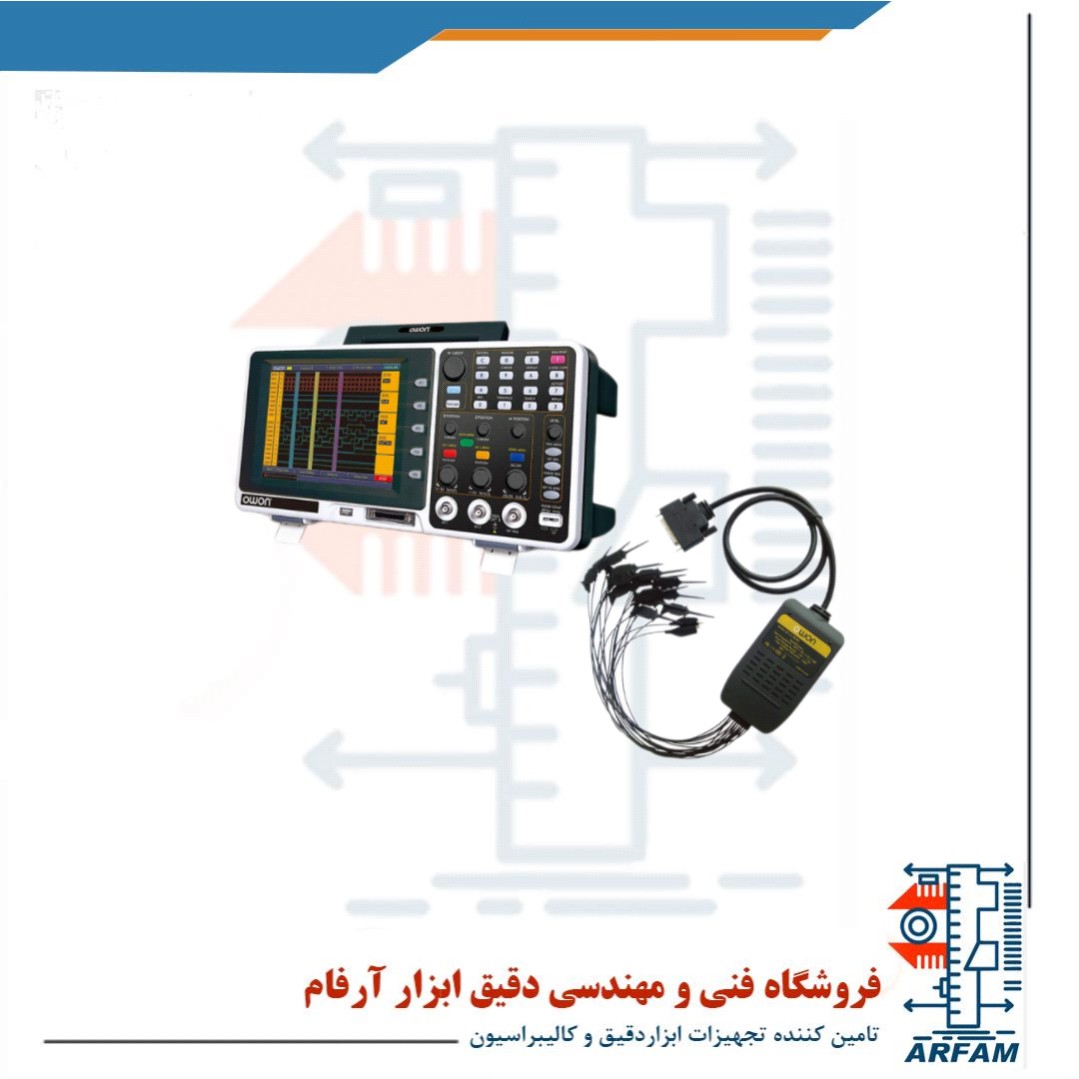

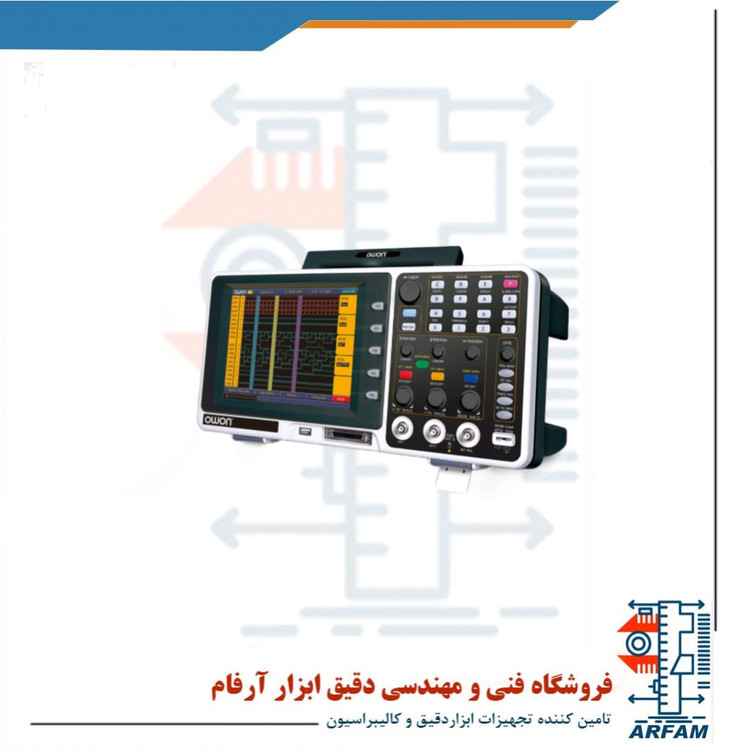

اسیلوسکوپ دیجیتال MSO-7102TD از شرکت OWON، یک ابزار پیشرفته و دو منظوره است که قابلیت‌های یک اسیلوسکوپ آنالوگ و یک لاجیک آنالایزر دیجیتال را در یک دستگاه ترکیب کرده است. این دستگاه با پشتیبانی از پهنای باند ۱۰۰ مگاهرتز، نرخ نمونه‌برداری ۱ گیگا نمونه بر ثانیه و صفحه‌نمایش رنگی ۸ اینچی، مناسب برای بررسی و تحلیل دقیق سیگنال‌های ترکیبی در کاربردهای صنعتی، آموزشی و تحقیقاتی است.





---



🎯 مزایا و ویژگی‌های برجسته:



🔹 ترکیب دو ابزار در یک دستگاه:



این مدل دارای ۲ کانال آنالوگ و ۱۶ کانال دیجیتال است که امکان آنالیز هم‌زمان سیگنال‌های آنالوگ و دیجیتال را فراهم می‌کند.



با این قابلیت، نیازی به خرید جداگانه لاجیک آنالایزر و اسیلوسکوپ نیست؛ صرفه‌جویی در فضا و هزینه.





🔹 عملکرد قدرتمند:



نرخ نمونه‌برداری بالا (1GS/s) تضمین‌کننده نمایش دقیق و بدون خطای سیگنال‌های سریع و گذرا.



طول رکورد ۲ میلیون نقطه‌ای امکان مشاهده جزییات دقیق از سیگنال‌های طولانی را می‌دهد.





🔹 صفحه‌نمایش بزرگ و رابط کاربری آسان:



نمایشگر ۸ اینچی TFT رنگی با وضوح بالا و رابط گرافیکی کاربرپسند.



مجهز به توابع اتوماتیک مانند Auto Scale، Auto Measure و FFT برای تحلیل فرکانسی.



پشتیبانی از ۲۰ نوع اندازه‌گیری خودکار (فرکانس، دامنه، RMS، دوره تناوب، فاز و...) برای تسریع در تحلیل سیگنال‌ها.





🔹 قابلیت اتصال و ذخیره‌سازی:



دارای پورت‌های USB Host و USB Device برای اتصال به فلش مموری و کامپیوتر.



امکان ذخیره و بازیابی موج‌ها، تنظیمات و تصاویر نمایشگر بر روی حافظه خارجی.



امکان به‌روزرسانی نرم‌افزاری و کنترل از راه دور از طریق نرم‌افزار رایگان ویندوز.







---



⚙ مشخصات فنی کلیدی:



ویژگی مقدار



پهنای باند آنالوگ 100 MHz

نرخ نمونه‌برداری آنالوگ 1 GS/s

کانال‌های آنالوگ 2 عدد

کانال‌های دیجیتال (Logic) 16 عدد

حافظه رکورد آنالوگ 2 Mpt

حافظه رکورد دیجیتال تا 4 Mpt

صفحه‌نمایش 8 اینچ TFT LCD – رزولوشن 640×480

ولتاژ ورودی حداکثر 400 Vp-p

حساسیت عمودی از 2 mV/div تا 10 V/div

بازه زمانی افقی از 2 ns/div تا 100 s/div

منبع تغذیه 100-240V AC – توان مصرفی حدود 18 وات

ابعاد دستگاه حدود 370x180x120 میلی‌متر

وزن حدود ۲٫۲ کیلوگرم







---



📦 اقلام همراه دستگاه:



۲ عدد پراب اسیلوسکوپ ۱:۱۰/۱:۱



ماژول لاجیک آنالایزر با ۱۶ سیم رابط و کلیپ



کابل USB



کابل برق



سی‌دی نرم‌افزار تحلیلگر



دفترچه راهنمای کاربر







---



✅ کاربردها:



مناسب برای تست و عیب‌یابی مدارهای آنالوگ و دیجیتال



ابزار آموزشی عالی برای دانشگاه‌ها و مؤسسات فنی



ایده‌آل برای توسعه‌دهندگان سیستم‌های تعبیه‌شده (Embedded)



استفاده در تعمیرگاه‌های الکترونیکی و مراکز تحقیق و توسعه







---



🔚 جمع‌بندی:



اگر به‌دنبال یک دستگاه چندمنظوره، دقیق و اقتصادی برای تحلیل سیگنال‌های ترکیبی هستید، OWON MSO-7102TD انتخابی ایده‌آل است. با ترکیب اسیلوسکوپ دیجیتال و لاجیک آنالایزر، همراه با عملکرد قدرتمند، نمایشگر حرفه‌ای و امکانات ذخیره‌سازی و اتصال متنوع، این مدل تمام نیازهای مهندسان برق، دانشجویان و تکنسین‌های حرفه‌ای را برطرف می‌سازد.
