دستهبندی: اندازه گیری
تعداد کانال:2 کانال
پهنای باند:100 مگاهرتز
نرخ نمونه برداری:تا 2GS/s
عمق حافظه:2 مگاپوینت برای هر کانال

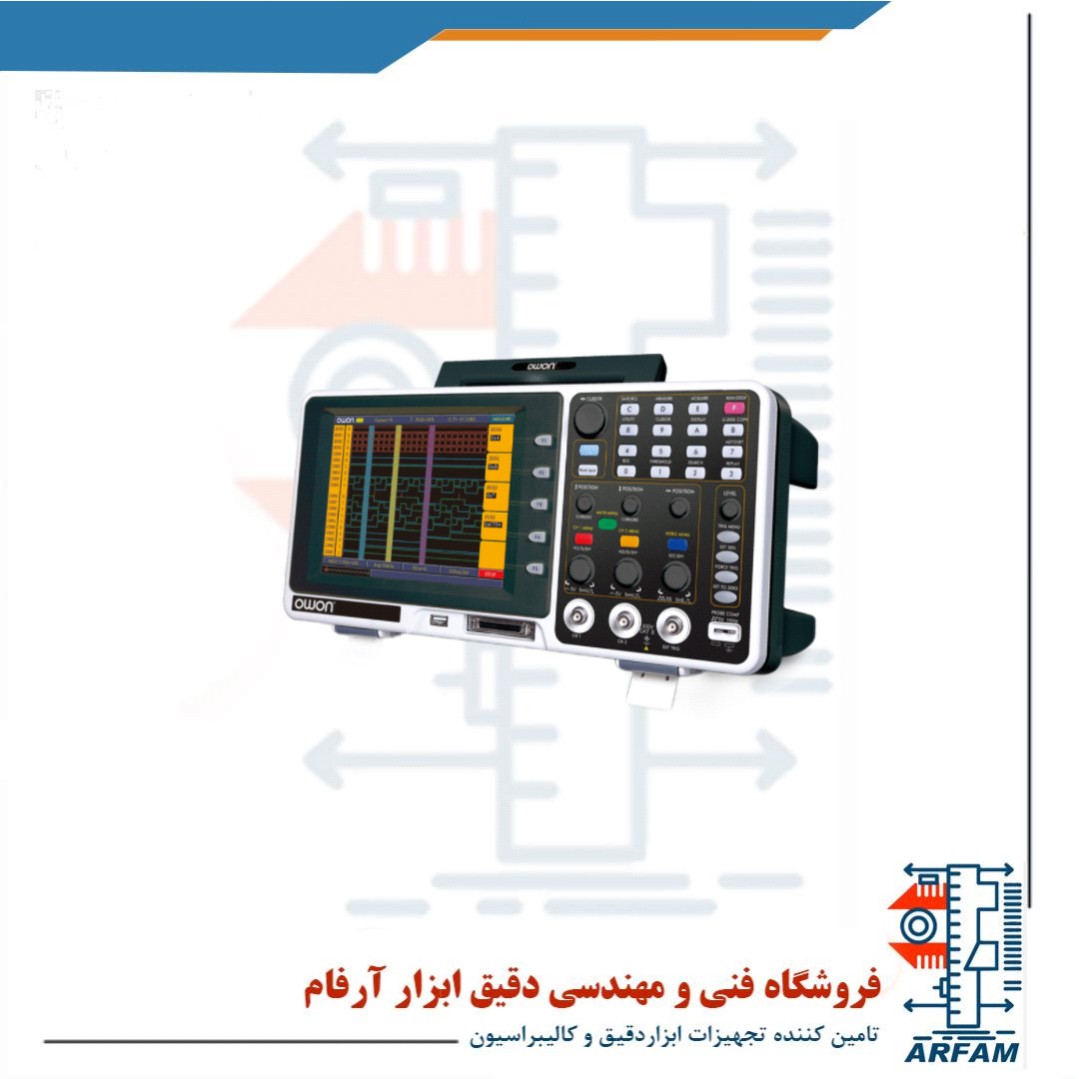

اسیلوسکوپ دیجیتال owon مدل MSO_8102T
digital oscilloscope owon model MSO_8102T
برند:OWON
0
مشخصات
تعداد کانال
2 کانال
پهنای باند
100 مگاهرتز
نرخ نمونه برداری
تا 2GS/s
عمق حافظه
2 مگاپوینت برای هر کانال
عمق حافظه دیجیتال
4 مگاپوینت برای هر کانال
صفحه نمایش
LCD رنگی 8 اینچ با وضوح 640×480 پیکسل
توضیحات
🧾 معرفی کامل دستگاه:
OWON MSO-8102T یک اسیلوسکوپ دیجیتال ترکیبی (Mixed Signal) است که عملکرد یک اسیلوسکوپ دو کاناله را با یک لاجیک آنالایزر 16 کاناله ترکیب میکند. این دستگاه برای آن دسته از کاربران طراحی شده که نیاز به تحلیل همزمان سیگنالهای آنالوگ و دیجیتال دارند، مانند مهندسین طراحی سختافزار، تعمیرکاران، و دانشجویان رشته برق و الکترونیک.
---
✨ ویژگیهای برجسته:
🔍 1. اسیلوسکوپ دو کاناله با کارایی بالا
پهنای باند ۱۰۰ مگاهرتز برای هر کانال
نرخ نمونهبرداری بالا تا ۲GS/s برای ثبت دقیقتر شکل موجها
حافظه ضبط عمیق تا ۲ مگاپوینت (برای مشاهده تغییرات طولانی در سیگنال)
⚡ 2. لاجیک آنالایزر 16 کاناله داخلی
مناسب برای تحلیل سیگنالهای دیجیتال در پروتکلهایی مانند UART, SPI, I2C و ...
نرخ نمونهبرداری دیجیتال تا 1GS/s
تریگرینگ پیشرفته برای ثبت دقیق رخدادهای دیجیتال
🎛 3. نمایشگر بزرگ و رنگی
نمایشگر LCD رنگی 8 اینچ با وضوح 640×480 پیکسل
رابط کاربری گرافیکی و منوهای قابل درک برای کاربر
🧠 4. تحلیل سیگنال پیشرفته
پشتیبانی از FFT (تجزیه و تحلیل فرکانسی)
توابع ریاضی: جمع، تفریق، ضرب، تقسیم بین کانالها
20 نوع اندازهگیری خودکار (ولتاژ، فرکانس، دوره، دامنه و ...)
---
🔗 اتصالات و قابلیت ذخیرهسازی:
پورت USB Host برای اتصال فلش مموری و ذخیره دادهها
پورت USB Device برای اتصال به کامپیوتر
پورت VGA برای اتصال به مانیتور خارجی (در برخی نسخهها)
قابلیت ذخیره تصاویر، دادهها و تنظیمات روی USB یا PC
---
📦 اقلام همراه:
۲ عدد پراب آنالوگ 1x/10x

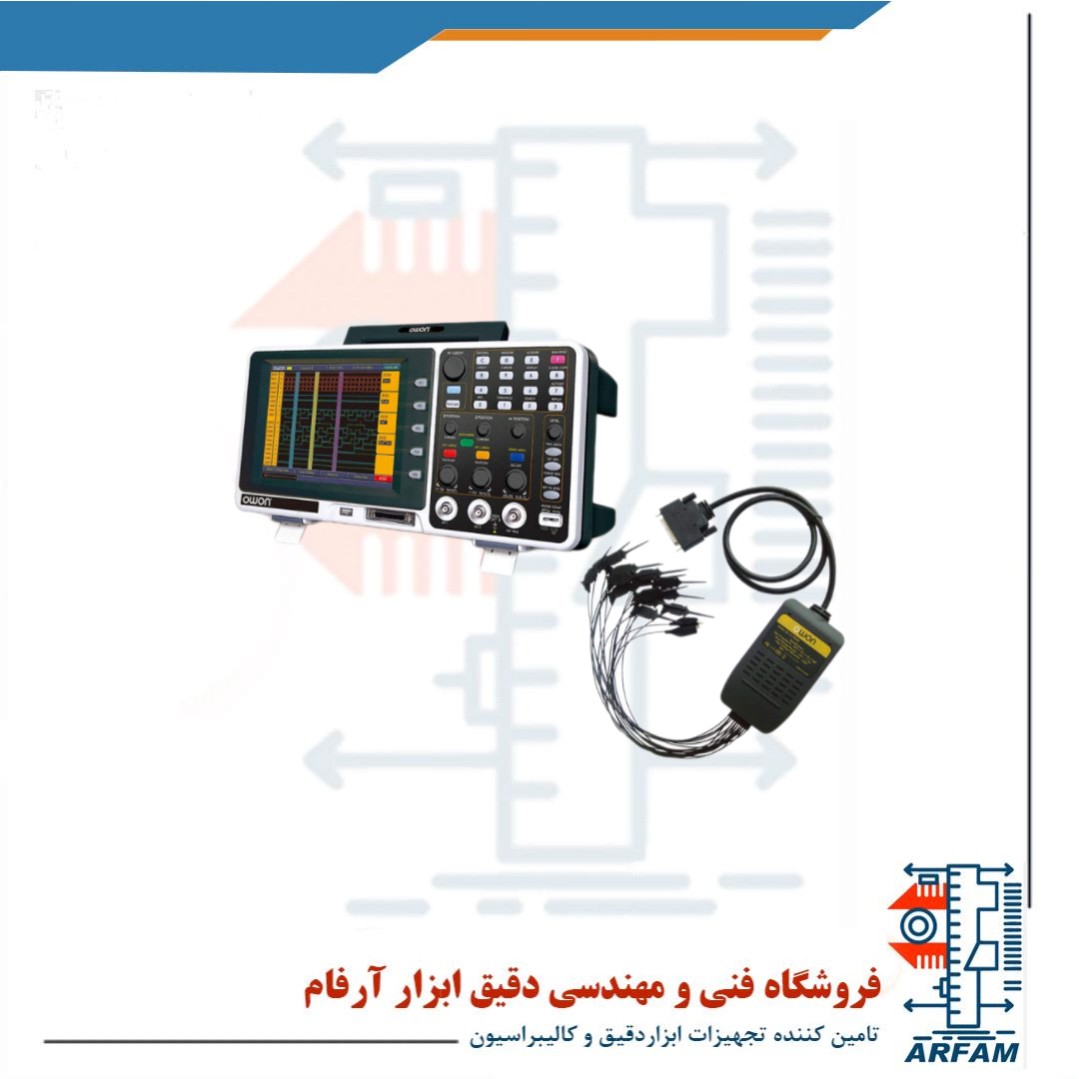

کابل لاجیک آنالایزر (16 کاناله)
کابل USB
کابل برق
نرمافزار PC برای مانیتورینگ و ذخیره اطلاعات
دفترچه راهنما
---
🧰 کاربردهای معمول:
طراحی و عیبیابی مدارهای دیجیتال و میکروکنترلری
بررسی و تحلیل پروتکلهای ارتباطی سریال
آموزش در دانشگاهها و مراکز فنی
تعمیر و نگهداری تجهیزات الکترونیکی
---
✅ مزایای کلیدی:
ترکیب DSO و LA در یک دستگاه مقرونبهصرفه
قیمت مناسب نسبت به برندهای رقیب با امکانات مشابه
طراحی فشرده و سبک برای حمل آسان
رابط کاربری ساده و مناسب برای مبتدیها و حرفهایها
