اسیلوسکوپ دیجیتال owon مدل MSO_8202T

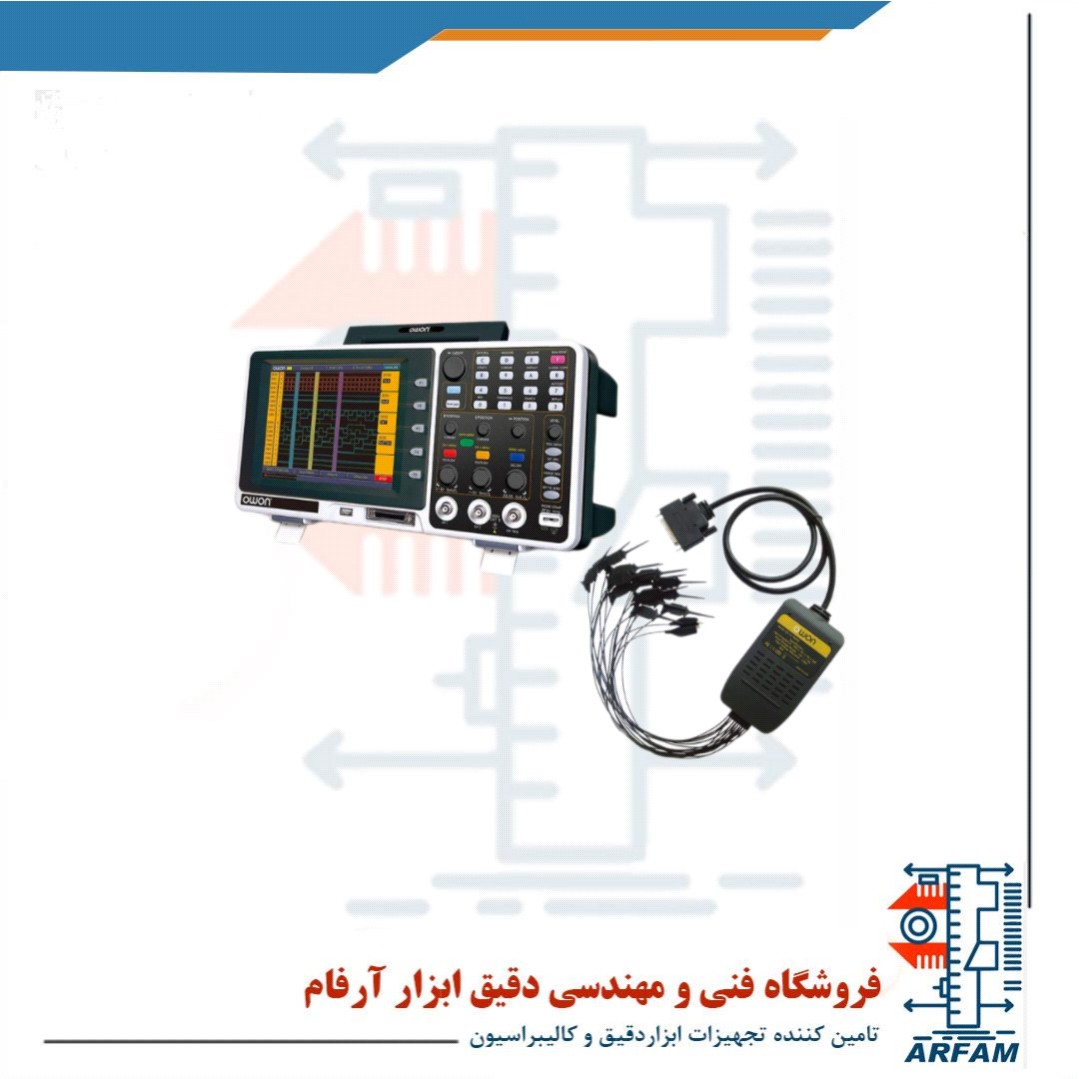

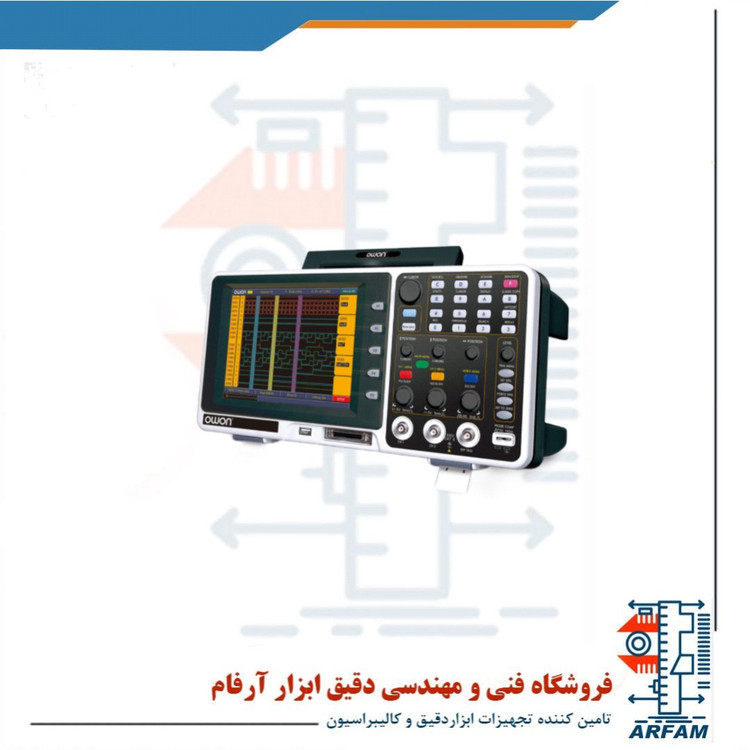

معرفی اسیلوسکوپ دیجیتال OWON مدل MSO-8202T



اسیلوسکوپ دیجیتال OWON مدل MSO-8202T از سری ابزارهای پیشرفته Mixed Signal این شرکت است که ترکیبی از اسیلوسکوپ آنالوگ و تحلیلگر منطقی دیجیتال (Logic Analyzer) را در یک دستگاه جمع‌آوری کرده است. این مدل با بهره‌مندی از پهنای باند 200 مگاهرتز و نرخ نمونه‌برداری 2GS/s، دقت و عملکرد فوق‌العاده‌ای را در تحلیل و بررسی سیگنال‌های مختلف ارائه می‌دهد.



طراحی کاربرپسند، نمایشگر رنگی و لمسی با کیفیت، و رابط‌های ارتباطی متنوع، این دستگاه را به گزینه‌ای ایده‌آل برای محیط‌های تحقیقاتی، صنعتی و آموزشی تبدیل کرده است. همچنین وجود 16 کانال دیجیتال، این امکان را فراهم می‌سازد تا کاربر بتواند به‌صورت هم‌زمان سیگنال‌های آنالوگ و دیجیتال را بررسی و تحلیل کند.





---



مزایای کلیدی OWON MSO-8202T



✅ دستگاه ترکیبی (2 در 1): اسیلوسکوپ + تحلیلگر منطقی



✅ صفحه نمایش بزرگ لمسی 8 اینچی: با کیفیت بالا برای نمایش دقیق و روان سیگنال‌ها



✅ امکان ثبت و بررسی داده‌های طولانی: به‌واسطه حافظه بزرگ تا 40 میلیون نقطه



✅ پشتیبانی از پورت‌های متعدد: شامل USB، LAN، VGA و RS-232 برای اتصال آسان به سیستم‌های دیگر



✅ مولد موج (Function Generator) اختیاری: جهت تولید سیگنال‌های تست با اشکال مختلف



✅ قابلیت ذخیره سیگنال و تنظیمات روی فلش USB



✅ پشتیبانی از تحلیل طیف (FFT) و عملکردهای ریاضی مانند +، -، ×، ÷ و ...



✅ دارای بدنه مقاوم و سبک: مناسب برای استفاده روی میزکار یا حمل بین مکان‌های مختلف







---



مشخصات فنی کامل OWON MSO-8202T



ویژگی مشخصات



تعداد کانال آنالوگ 2 کانال

تعداد کانال دیجیتال 16 کانال (Logic Analyzer)

پهنای باند 200MHz

نرخ نمونه‌برداری 2GS/s (حداکثر)

حافظه ضبط سیگنال تا 40Mpts

نمایشگر 8 اینچ لمسی رنگی (800×600 پیکسل)

مولد سیگنال داخلی (AWG) دارد (اختیاری)

تحلیلگر منطقی دارد، با قابلیت نمایش همزمان سیگنال‌های دیجیتال

رابط‌های ارتباطی USB Host, USB Device, LAN, VGA, RS-232

پورت USB جهت ذخیره‌سازی و به‌روزرسانی

تریگر Edge, Pulse, Video, Slope, Overtime و Logic

نرم‌افزار کامپیوتری همراه با نرم‌افزار حرفه‌ای تحلیل سیگنال و کنترل از راه دور

منبع تغذیه AC 100~240V، 50/60Hz







---



کاربردهای رایج



تست و بررسی سیگنال‌های ترکیبی در مدارهای دیجیتال و آنالوگ



طراحی و عیب‌یابی سیستم‌های میکروکنترلری و FPGA



استفاده در پروژه‌های تحقیقاتی، دانشگاهی و آموزش‌های فنی



بررسی عملکرد سیستم‌های ارتباطی، منابع تغذیه، سنسورها و تجهیزات صنعتی
